Van bi gang

I. Tìm hiểu chung - Van bi gang là gì?

Van bi gang dòng van có thiết kế phần đĩa van hình cầu được đục lỗ xuyên tâm bằng với kích thước đường ống, đĩa của dòng van này được đặt hoàn toàn bên trong thân van bao bọc bên ngoài là lớp gioăng làm kín được làm từ chất liệu PTFE, EPDM,...Đây là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này có chức năng đóng hoặc mở cho lưu chất di chuyển trong đường ống hệ thống, ngoài ra có thể dùng để điều tiết lưu lượng dòng chảy.

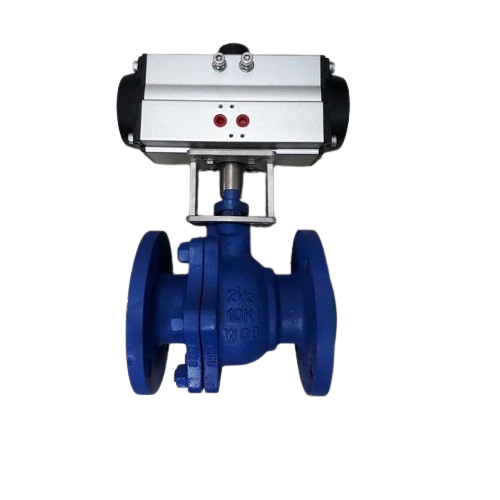

Van bi gang Thuận Phát Valve.

Van bi gang được sản xuất với nhiều kích thước khác nhau từ DN15 đến DN500 phù hợp lắp đặt trên mọi hệ thống đương ống hiện nay, ngoài ra van cung được sản xuất với nhiều dạng điều khiển khác nhau đáp ứng mọi nhu cầu sử dụng hiện nay. Bề ngoài của dòng van này thường được phủ thêm 1 lớp sơn Epoxy để tăng thêm khả năng chống oxy hóa và thẩm mỹ cho van.

1.1. Đặc điểm nổi bật của van bi gang

Van bi gang là dòng van được sử dụng khá phổ biến trong các hệ thống đường ống hiện nay, dòng van này có nhiều đặc điểm nối bật có thể kể đến như:

• Được làm từ chất liệu gang dẻo hoặc gang xám có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt.
• Bền mặt van được phủ sơn epoxy giúp tăng khả năng chống oxy hóa, tăng tuổi thọ và thẩm mỹ cho van.
• Van bi gang có giá thành rẻ hơn so với các dòng van bi được làm từ chất liệu inox hoặc thép.

1.2. Thông số kỹ thuật van bi gang

• Kích thước: DN15 - DN500.
• Chất liệu thân: Gang xám, gang dẻo.
• Chất liệu bi van: Inox 304, 316.
• Gioăng làm kín: PTFE, EPDM.
• Áp xuất làm việc: PN10,...PN40.
• Nhiệt độ làm việc: Max 200 độ C.
• Dạng kết nối: Kết nối ren, kết nối mặt bích.
• Dạng điều khiển: tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Điện áp xử dụng: 24V, 220V, 380V.
• Khí nén: 3 - 8bar.
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia, EU, G7,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành 12 tháng.

II. Phân loại các dòng van bi gang

Hiện nay trên thị trường có rất nhiều các dòng van bi gang khác nhau, mỗi dòng van đều có những đặc điểm và được ứng dụng trong các hệ thống khác nhau. Dưới đây là 1 số dạng phân loại và các loại van trong mỗi dạng.

2.1. Phân loại theo phương thức điều khiển van

• Van bi gang tay gạt
• Van bi gang tay quay
• Van bi gang điều khiển điện ON/OFF
• Van bi gang điều khiển điện tuyến tính
• Van bi gang điều khiển khí nén tác động đơn
• Van bi gang điều khiển khí nén tác động kép
• Van bi gang điều khiển khí nén tuyến tính

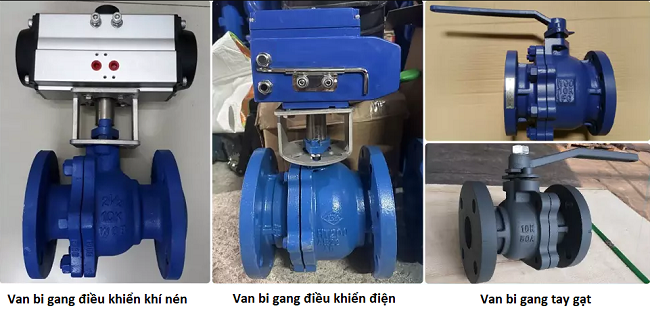

Các dòng van bi gang theo dạng điều khiển.

2.2. Phân loại theo dạng kết nối van

• Van bi gang ren
• Van bi gang mặt bích
• Van bi gang mặt bích JIS 10k
• Van bi gang mặt bích BS

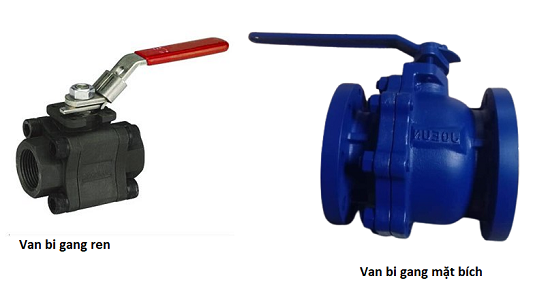

van bi gang ren - mặt bích.

2.3. Phân loại theo hãng sản xuất van

• Van bi gang AUT
• Van bi gang Samwoo
• Van bi gang Wonil
• Van bi gang ARV
• Van bi gang Yaccor
• Van bi gang Geko
• Van bi gang Haitima

2.4. Phân loại theo xuất xứ van

• Van bi gang Đài Loan
• Van bi gang Hàn Quốc
• Van bi gang Trung Quốc
• Van bi gang Thổ Nhĩ Kỳ
• Van bi gang Malaysia

III. Cấu tạo và nguyên lý hoạt động của van bi gang

Để có thể sử dụng van bi gang được hiểu quả và đúng với chức năng của van, đảm bảo được hoạt động và tuổi thọ của van trong thời gian dài. Người sử dụng cần tìm hiểu 1 chút về cấu tạo và cách thiết bị đó hoạt động, dưới đây là chi tiết cấu tạo và cách van bi gang hoạt động trong hệ thống đường ống.

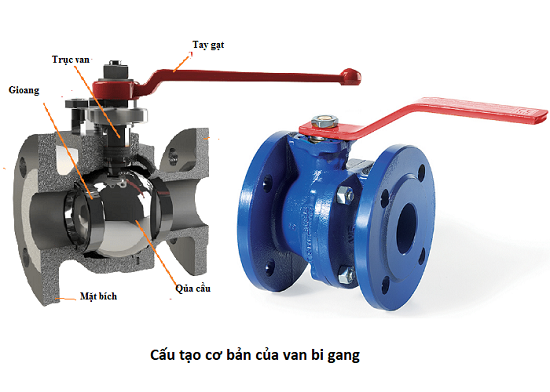

3.1. Chi tiết cấu tạo van bi gang

Van bi gang được cấu tạo từ 5 bộ phận chính là thân van, trục van, đĩa van, gioăng làm kín và bộ phận điều khiển. Chi tiết từng bộ phận như sau:

Thân van: là bộ phận có kích thước lớn nhất của van bao bọc bên ngoài các bộ phận khác, được làm từ chất liệu gang bề mặt được phủ sơn epoxy. Thân van có nhiệm vụ cố định các bộ phận khác của van và kết nối van với đường ống hệ thống bằng kết nối ren hoặc kết nối mặt bích.

Trục Van: Là bộ phận chịu áp lực chính của van, có dạng hình trụ được làm từ các chất liệu có độ cứng cao như inox hoặc thép. Truc van có nhiệu vụ kết nối chuyển động giữa bộ phận điều khiển và bi van.

Bi van: Là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất trong đường ống hệ thống nên bộ phận này thường được làm từ chất liệu inox 304, 316. Bi van có dạng hình cầu được đục lỗ xuyên tâm cho lưu chất di chuyển qua, chịu tác động từ trục van để hoạt động.

Gioăng làm kín: Là bộ phận bao bọc bên ngoài bi van, có nhiệm vụ đảm bảo độ kín cho van khi bi van đóng hoặc van ngưng hoạt đọng.

Bộ phận điều khiển: Van bi gang có nhiều dạng điều khiển khác nhau, mỗi dạng bộ phận điều khiển sẽ có thiết kế và cách hoạt động khác nhau. Các dạng bộ phận điều khiển của van bi gang la:

• Điều khiển tay gạt
• Điều khiển tay quay
• Điều khiển điện
• Điều khiển khí nén

Các dạng điều khiển của van bi gang.

3.2. Nguyên lý hoạt động của van bi gang

Như ở trên chúng tôi đã nói đến, van bi gang có nhiều dạng điều khiển khác nhua, mỗi dạng điều khiển sẽ có cách điều khiển hoạt động của van khác nhau. Tuy nhiên dù là dạng điều khiển nào thì nhìn chung nguyên tắc hoạt động của dòng van này đều dựa vào việc tác động lực khiến trục van quay góc 90 độ, bi van được kết nối trục tiếp với trục van sẽ di chuyển theo và tạo thành chuyển động đóng hoặc mở.

Cụ thể khi van ở trạng thái đóng, lỗ được đục trên bi van sẽ nằm vuông góc với dòng chảy lưu chất và ngăn không cho dòng chảy di chuyển qua van. Muốn mở van bộ phận điều khiển cần tác động lực khiến trục van xoay 1 góc 90 độ, bi van được gắn liên với truc van sẽ di chuyển theo và khiến lỗ trên bi van nằm cùng chiều với dòng chảy, lúc này lưu chất trong đường ống có thể di chuyển qua van, tức van mở hoàn toàn.

Muốn đóng van chỉ cần tác động lực khiến trục van di chuyển về vị trí ban đầu tức góc 0 độ, lỗ trên bi van nằm vuông góc với dòng chảy lưu chất trong đường ống hệ thống.

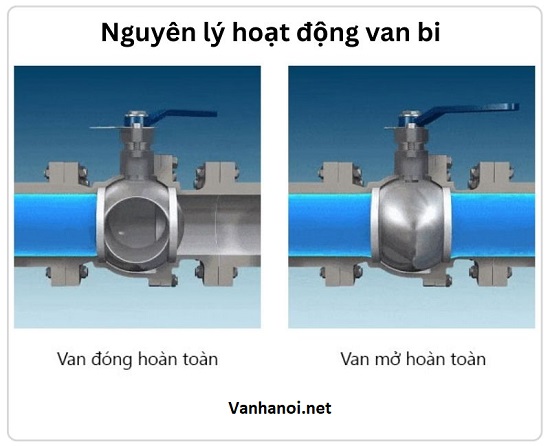

Nguyên lý hoạt động của van bi gang,

IV. Đánh giá ưu điểm và nhược điểm của van bi gang

V. Ứng dụng của van bi gang

Van bi gang là dòng van được sử dụng rất phổ biến hiện nay, dòng van này giúp người sử dụng có thể điều khiển lưu lượng dòng chảy lưu chất trong đường ống hệ thống. Đặc biệt với nhiều ưu điểm vượt trội kể trên khiến dòng van này là lựa chọn tối ưu đống với các hệ thống đường ống công nghiệp hiện nay.

Một số hệ thống đường ống chuyên sử dụng van bi gang được chúng tôi thống kê qua nhiều năm như:

Ứng dụng 1: Sử dụng trong các hệ thống đường ống cung cấp nước sạch, nước khi hoạt trong thành phố.

Ứng dụng 2: Sử dụng trong các hệ thống đường ống nước thải, các hệ thông xử lý nước thải sinh hoạt, nước thải công nghiệp.

Ứng dụng 3: Sử dụng trong các hệ thống sản xuất giấy, bao bì, túi ni lông,...

Ứng dụng 4: Sử dụng trong các hệ thống sản xuất thực phẩm, đồ uống, bia, rượu, nước ngọt.

Ứng dụng 5: Sử dụng trong các hệ thống nước chăn nuôi trang trại, trại nuôi heo, trại nuôi gà công nghiệp.

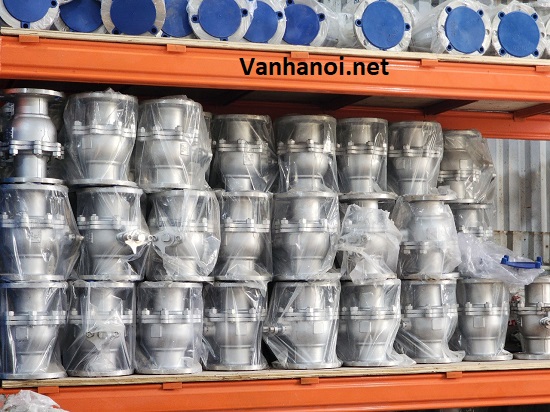

Van bi chất liệu gang tại kho Thuận Phát.

VI. Báo giá van bi gang

Hiện nay các dòng van bi gang được được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nhà máy sản xuất hàng đầu đến từ các nước có ngành công nghiệp đường ống hàng đầu thể giới hiện nay để phân phối tại thị trường Việt Nam. Các sản phẩm của chúng tôi đểu được nhập khẩu trực tiếp mà không thông qua bên mô giới thứ 3 nào, điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Tuy nhiên van bi gang là dòng van rất đa dạng về mẫu mã, kích thước, mỗi dạng van sẽ có giá thành khác nhau. Vì vậy, quý khách hàng quan tâm đến sản phẩm hãy liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm quý vị đang quan tâm.

Xin chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất hân hạnh được đồng hành và phát triển cùng quý vị trong thời gian gần nhất.
