Van bi thép WCB điều khiển điện

I. Hình ảnh minh họa van bi thép WCB điều khiển điện

Van bi điều khiển điện thép WCB.

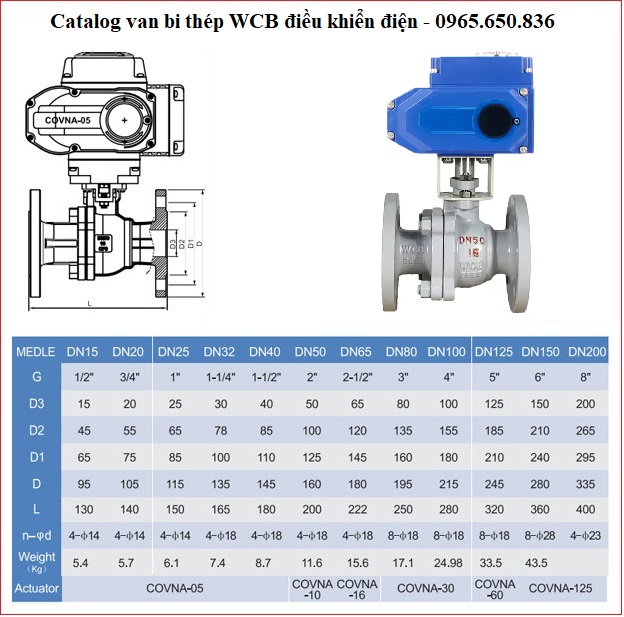

Catalog van bi thép WCB điều khiển điện.

II. Tìm hiểu chung về van bi thép WCB điều khiển điện là gì ?

Van bi thép WCB điều khiển điện là thiết bị điều khiển hoạt động của dòng chảy lưu chất trong đường ống hệ thống, với thiết kế hình trụ, bên trong chứa quả bi được đục lỗ để lưu chất có thể di chuyển qua và sử dụng điện năng để điều khiển hoạt động đóng mở của quả bi trong thân van.

Van bi thép WCB điều khiển điện được làm từ chất liệu thép WCB, một chất liệu thép cao cấp có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, nhiệt độ tối đa có thể chịu lên tới 250 độ C. Dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống có áp lực dòng chảy và nhiệt độ cao.

Van bi thép điều khiển điện.

Hiện nay các dòng van bi thép WCB điều khiển điện đang được Thuận Phát Valve chập khẩu chính hãng với đầy đủ các mẫu mã và kích thước từ DN50, DN65, DN100, DN200, DN500, phân phối trên toàn quốc với giá cả ưu đãi nhất thị trường. Các sản phẩm của chúng tôi đều có đầy đủ giấy tờ như CO - CQ, Catalog và được bảo hành lên đến 12 tháng.

Các dòng van bi thép WCB điều khiển điện mà chúng tôi đang cung cấp trên thị trường:

• Van bi thép WCB điều khiển điện ON OFF
• Van bi thép WCB điều khiển điện tuyến tính
• Van bi thép WCB 2 ngã điều khiển điện
• Van bi thép WCB 3 ngã điều khiển điện
• Van bi thép WCB điều khiển điện nối ren
• Van bi thép WCB mặt bích điều khiển điện
• Van bi thép WCB điều khiển điện 24V
• Van bi thép WCB điều khiển điện 220V
• Van bi thép WCB điều khiển điện 380V
• Van bi thép WCB điều khiển điện Hàn Quốc
• Van bi thép WCB điều khiển điện Đài Loan
• Van bi thép WCB điều khiển điện Nhật Bản
• Van bi thép WCB điều khiển điện Trung Quốc

III. Thông số kỹ thuật van bi thép WCB điều khiển điện

• Dải kích thước van: DN15 – DN500.
• Chất liệu thân van: Thép WCB.
• Chất liệu gioăng: Cao su tổng hợp, Teflon (PTFE),..
• Vật liệu bi van: Inox 304, inox 316, thép WCB.
• Chất liệu bộ điện: Hợp kim nhôm cao cấp.
• Tiêu chuẩn bộ điều khiển: IP67 - IP68.
• Dạng kết nối đường ống: Mặt bích, nối ren.
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS.
• Dạng hoạt động: Tuyến tính - ON/OFF.
• Áp suất làm việc: 10kg/cm2 - 64kg/cm2.
• Nhiệt độ tối đa: Max 300 độ C.
• Điện áp sử dụng: 24V, 110V, 220V, 380V.
• Môi trường làm việc: Hơi nóng, dầu nóng, khí nén, nước, xăng, môi trường áp xuất, nhiệt độ cao,...
• Xuất xứ: Hàn Quốc, Malaysia, Trung Quốc, Đài Loan, Nhật Bản, EU,…
• Thương hiệu: Haitima, Yaccor, Kitz, Samwoo,…
• Đơn vị cung cấp: Thuận Phát Valve.
• Tình trạng hàng: Luôn có sẵn với SLL.
• Chế độ bảo hành: 12 tháng, đổi trả miễn phí trong vòng 1 năm.

IV. Cấu tạo và nguyên lý hoạt động của van bi thép WCB điều khiển điện

4.1. Cấu tạo

Van bi thép WCB điều khiển điện có cấu tạo được chia làm 2 phần chính, 2 phần này của van được kết nối với nhau bằng các bulong tạo nên tổng thể của van:

• Van bi cơ
• Bộ điều khiển điện

A. Van bi cơ

Van bi cơ của van bi thép WCB điều khiển điện là dòng van có phần thân van được làm từ chất liệu thép WCB có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt.

Thiết kế bi van hình cầu với đa dạng kiểu dáng lỗ bi khác nhau, linh hoạt trong điều khiển dòng chảy lưu chất, dễ dàng lựa chọn thiết kế phù hợp nhất với nhu cầu sử dụng.

Van được thiết kế 2 dạng kết nối với đường ống phổ biến hiện nay, là kết nối ren và kết nối mặt bích, giúp dễ dàng lắp đặt và thuận tiện cho quá trình bảo trì và bảo dưỡng van.

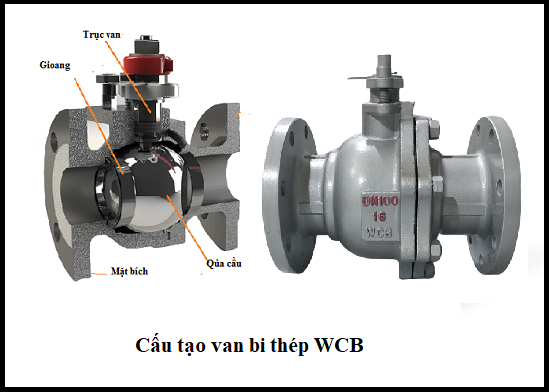

Cấu tạo van bi cơ thép WCB.

Các bộ phận của phần van bi cơ:

1. Thân van
2. Trục van
3. Đĩa van
4. Gioăng làm kín

B. Bộ điều khiển điện

Bộ điều khiển điện là thiết bị điều khiển hoạt động của van bi cơ, thiết bị này được đặt ở trên đỉnh của van bi kết nối trực tiếp với trục van, thông qua trục van để điều khiển hoạt động di chuyển đóng mở của bi van.

Bộ điều khiển sử dụng điện năng 24V, 220V, 380V để hoạt động, với 2 dạng điều khiển chính là điều khiển ON OFF và điều khiển tuyến tính - mở theo góc.

4.2. Nguyên lý hoạt động

Van bi thép WCB điều khiển điện có nguyên lý hoạt động hoàn toàn dựa vào nguyên lý chuyển đổi điện năng thành chuyển động xoay từ đó tác động để điều khiển hoạt động đóng mở của bi van. Dòng van này có 2 dạng hoạt động chính, cách hoạt động của từng dạng như sau:

- Van bi thép WCB điều khiển điện ON OFF: Đây là dạng van có thiết kế điều khiển hoạt động đóng mở hoàn toàn của van, bộ điều khiển sẽ khiến bi van di chuyển theo chuyển động xoay góc 90 độ để mở van và di chuyển ngược lại để đóng.

- Van bi thép WCB điều khiển điện tuyến tính: Đây là dạng van điều khiển hoạt động mở của đĩa van theo nhiều góc độ khác nhau để điều tiết lưu lượng dòng chảy, dòng van này sử dụng tín hiệu 4 - 20mhA để điều khiển góc độ mở.

V. Các dòng van bi thép WCB điều khiển điện phổ biến trên thị trường hiện nay

5.1. Van bi thép WCB mặt bích điều khiển điện

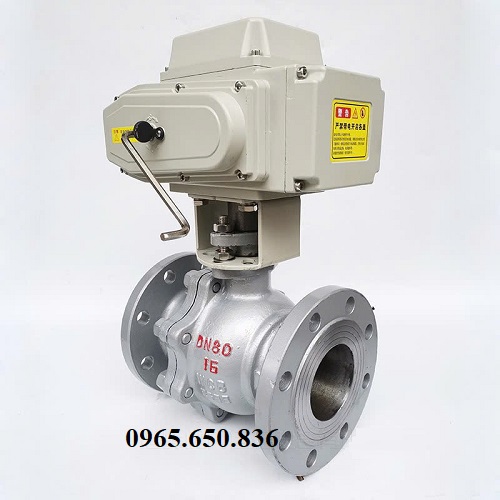

Van bi thép WCB mặt bích điều khiển điện.

5.2. Van bi thép WCB 3 ngã điều khiển điện

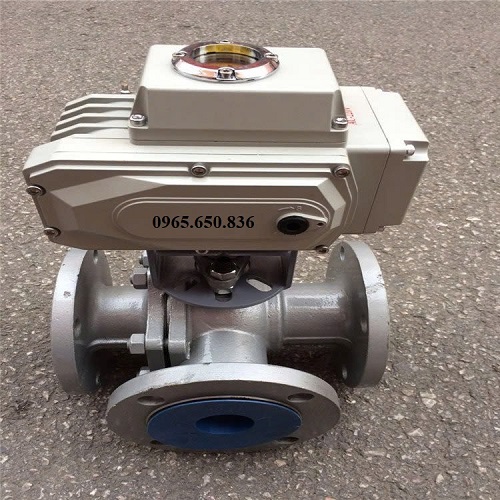

Van bi thép WCB 3 ngã điều khiển điện.

5.3. Van bi thép WCB điều khiển điện ON OFF

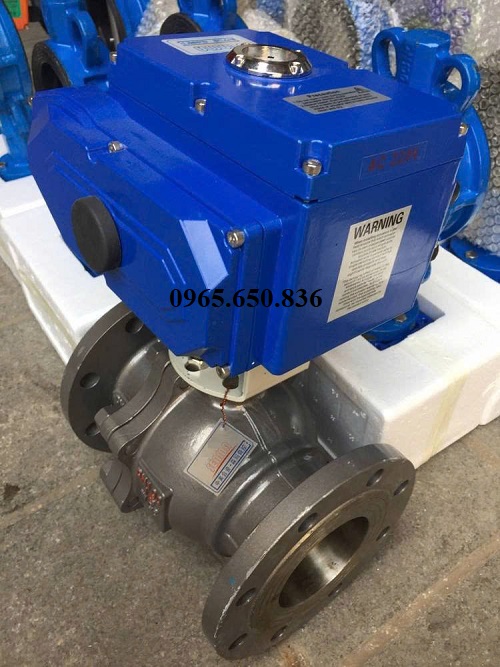

Van bi thép điều khiển điện ON OFF.

5.4. Van bi thép WCB điều khiển điện tuyến tính

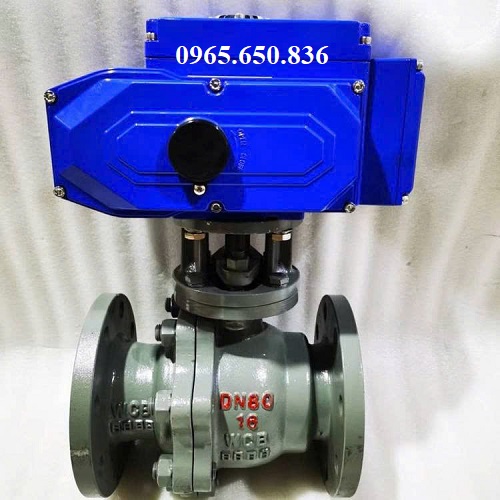

Van bi thép điều khiển điện tuyến tính.

VI. Tính năng và lợi ích khi sử dụng van bi thép WCB điều khiển điện

6.1. Các tính năng vượt trội của van bi thép WCB điều khiển điện

Van bi thép WCB điều khiển điện là dòng van điều khiển hiện đại có nhiều tính năng vượt trội so với các dòng van khác trên thị trường.

• Tính năng điều khiển tự động bằng điện năng.
• Tính năng tự động ngắt dòng điện khi kết thúc hành trình hoạt động.
• Tính năng điều khiển góc độ mở của bi van với độ chính xác cao nhất.
• Tính năng truyền tín hiệu hoạt động về tủ điều khiển.

6.2. Các lợi ích mà van bi thép WCB điều khiển điện mang lại

- Van giúp hệ thống và người sử dụng tự động hóa quá trình điều khiển hoạt động của dòng chảy lưu chất trong đường ống hệ thống.

- Với khả năng tự động điều khiển, giúp hệ thống giảm thiểu được nhân công và chi phí thuê nhân công cho hệ thống.

- Van giúp người sử dụng có thể điều khiển dòng chảy 1 cách linh hoạt, có thể đóng mở, điều hướng, phá trộn, phân tách hay điều khiển lưu lượng dòng chảy 1 cách chính xác nhất.

- Van có thiết kế nhỏ gọn, dễ dàng lắp đặt, các chi tiết bộ phận của van có thể tháo dời dễ dàng bảo trì, bảo dưỡng và thay thế linh kiện.

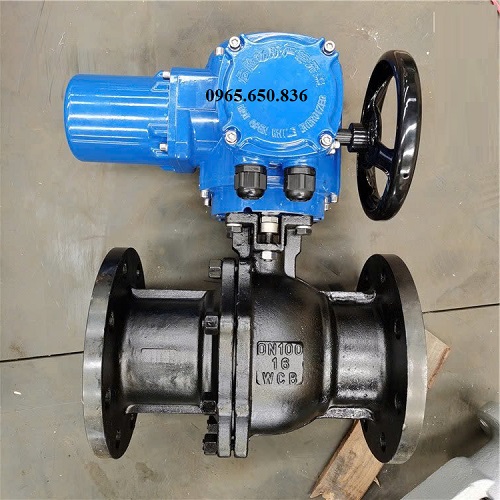

Van bi thép điện tay quay.

VII. Ưu điểm và ứng dụng thực tế của van bi thép WCB điều khiển điện

7.1. Ưu điểm

• Van sử dụng với đa dạng nguồn điện áp để hoạt động, phù hợp sử dụng trong mọi hệ thống đường ống công nghiệp hiện nay.
• Được trang bị thêm tay quay vô lăng hay lục lăng điều khiển để có thể điều khiển van khi không thể sử dụng điện năng.
• Van có đang dạng kiểu dáng và kích thước có thể dễ dàng lựa chọn dòng van phù hợp nhất với nhu cầu sử dụng của hệ thống.
• Van có khả năng chịu áp lực và nhiệt độ lớn, nhiệt độ tối đa có thể chịu lên tới 300 độ C, áp suất tối đa lên tới 64bar.
• Van có thể hoạt động trong nhiều dạng môi trường lưu chất khác nhau như xăng, dầu, khí, hơi, nước,...
• Van có 2 dạng hoạt động chính là điều khiển đóng mở ON OFF tức đóng và mở hoàn toàn và điều khiển tuyến tính tức đóng mở theo góc.
• Van phù hợp lắp đặt trong các hệ thống ngầm, các hệ thống trên cao hay các vị trí lắp đặt không gian hẹp, con người khó tiếp cận để điều khiển.

7.2. Ứng dụng của van bi thép WCB điều khiển điện

- Ứng dụng trong các hệ thống đường ống xăng, dầu, các hệ thống khai thác chất đốt tự nhiên.

- Ứng dụng trong các hệ thống đường ống xử lý nước thải, các hệ thống đường ống dẫn nước thải đô thị, công nghiệp.

- Ứng dụng trong các hệ thống đường ống áp suất cao, nhiệt độ cao.

- Ứng dụng trong các hệ thống lò hơi, nồi hơi, các hệ thống sử dụng nhiệt lượng từ hơi nước.

- Ứng dụng trong các hệ thống đường ống khí nén, các hệ thống điều hòa nhiệt độ HVAC.

Ngoài các ứng dụng kể trên, dòng van này còn được ứng dụng rất phổ biến trong trong các hệ thống lĩnh vực dân sinh và các hệ thống nông nghiệp, chăn nuôi.

Trên đây là bài viết giới thiệu về dòng sản phẩm van bi thép WCB điều khiển điện của chúng tôi, quý khách hàng quan tâm đến sản phẩm và muốn nhận tư vấn chi tiết hơn vui lòng liên hệ trực tiếp với chúng tôi. Thuận Phát Valve xin chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi.
