Van bướm điều khiển điện DN50

I. Mô tả chi tiết – Van bươm điều khiển điện DN50

Van bướm điều khiển điện DN50 là dòng van tự động được thiết kế cho hệ thống đường ống có đường kính danh nghĩa DN50 (≈ 60,3mm), tương đương ống phi 60, size 2 inch, đây là một trong những kích thước tiêu chuẩn phổ biến nhất trong công nghiệp hiện nay. Đây là dòng van điều khiển tự động bằng điện năng, với sự kết hợp giữa bộ điều khiển điện 005 và van bướm cơ DN50, đem lại sự kết nối hoàn hảo, tạo nên sự bền bỉ, khả năng tự động hóa cao, phù hợp với nhiều môi trường hệ thống khác nhau.

Trên thực tế, dòng van bướm điện DN50 được sử dụng rộng rãi trong nhiều lĩnh vực như hệ thống cấp thoát nước, HVAC (điều hòa không khí trung tâm), phòng cháy chữa cháy (PCCC), nhà máy xử lý nước thải và các dây chuyền sản xuất công nghiệp nhẹ. Với thiết kế gọn nhẹ, khả năng đóng mở nhanh và độ ổn định cao, đây là lựa chọn phổ biến cho các hệ thống yêu cầu tự động hóa nhưng vẫn cần đảm bảo chi phí đầu tư hợp lý.

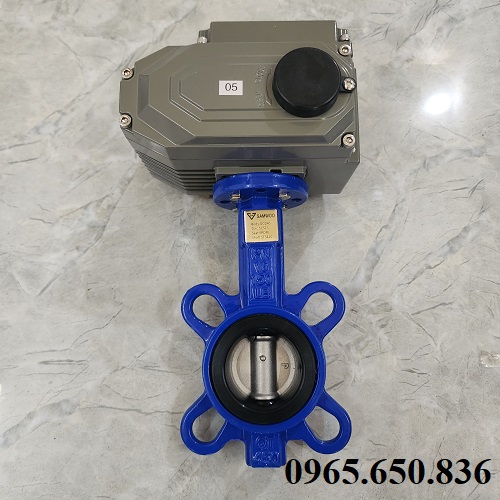

Van bướm gang điều khiển điện DN50.

Ngoài ra, tùy theo nhu cầu sử dụng, van có thể được trang bị nhiều tùy chọn khác nhau như điện áp 24V, 220V hoặc 380V, dạng điều khiển ON/OFF hoặc tuyến tính (4–20mA), cùng với các vật liệu thân van như gang hoặc inox để phù hợp với từng môi trường làm việc cụ thể. Đây cũng chính là yếu tố quan trọng giúp người dùng lựa chọn đúng loại van bướm điều khiển điện DN50 cho hệ thống của mình.

II. Thông số kỹ thuật van bướm điều khiển điện DN50

Đối với dòng van bướm điều khiển điện DN50, việc nắm rõ thông số kỹ thuật là yếu tố bắt buộc nếu muốn lựa chọn đúng thiết bị cho hệ thống. Đặc biệt với kích thước DN50, size trung gian rất phổ biến, các thông số cần đảm bảo độ chính xác cao để tránh sai lệch khi lắp đặt và vận hành.

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của van bướm điện DN50 đang được sử dụng phổ biến trên thị trường:

Điểm cần lưu ý quan trọng là với kích thước DN50, dù là cùng một size danh nghĩa nhưng vẫn có sự khác biệt nhỏ về kích thước thực tế giữa các tiêu chuẩn (JIS, BS, ANSI…). Do đó, khi lựa chọn van bướm điều khiển điện DN50, người dùng cần đối chiếu chính xác tiêu chuẩn mặt bích hoặc kiểu kẹp (wafer/lug) để đảm bảo lắp đặt khớp hoàn toàn với hệ thống đường ống hiện có.

Ngoài ra, việc lựa chọn đúng điện áp và kiểu điều khiển cũng ảnh hưởng trực tiếp đến hiệu quả vận hành. Với các hệ thống cơ bản, dạng ON-OFF là đủ đáp ứng, trong khi đó các hệ thống yêu cầu điều tiết lưu lượng chính xác nên sử dụng dạng tuyến tính 4–20mA để khai thác tối đa khả năng của van.

Catalog van bướm điều khiển điện DN50.

>>> Tìm hiểu thêm chi tiết về dòng van này tại đây: Van bướm điều khiển điện <<<

III. Cấu tạo và nguyên lý van bướm điều khiển điện DN50

Để hiểu rõ khả năng vận hành và độ bền của van bướm điều khiển điện DN50, cần nhìn đúng vào cấu tạo thực tế của thiết bị. Với kích thước DN50, một size tiêu chuẩn phổ biến, cấu tạo van được thiết kế tối ưu để đảm bảo vừa gọn, vừa đủ lực đóng mở, đồng thời duy trì độ kín ổn định trong quá trình vận hành lâu dài. Về cơ bản, van gồm 2 phần chính: thân van bướm (phần cơ) và bộ điều khiển điện (actuator).

A. Cấu tạo phần thân van bướm cơ

Phần thân là nơi tiếp xúc trực tiếp với lưu chất và quyết định khả năng chịu áp, độ kín cũng như tuổi thọ của van.

- Thân van: Thường được chế tạo từ gang hoặc inox, có nhiệm vụ chịu lực và kết nối với hệ thống đường ống DN50. Thiết kế dạng wafer hoặc lug giúp lắp đặt nhanh, tiết kiệm không gian, đặc biệt phù hợp với các tuyến ống DN50 vốn có mật độ bố trí khá dày.

- Đĩa van (cánh bướm): Là bộ phận trực tiếp điều tiết dòng chảy, đĩa thường làm bằng inox hoặc gang bọc inox để tăng độ bền và chống ăn mòn.

- Trục van: Kết nối giữa đĩa van và bộ điều khiển điện, trục thường làm từ thép không gỉ, đảm bảo truyền động ổn định, hạn chế mài mòn khi vận hành liên tục.

- Gioăng làm kín: Thường sử dụng EPDM, PTFE hoặc Viton tùy môi trường, đây là bộ phận quyết định độ kín của van, giúp ngăn rò rỉ lưu chất khi van ở trạng thái đóng hoàn toàn.

>>> Với size DN50, các chi tiết được tối ưu về kích thước và trọng lượng, giúp giảm tải cho bộ điều khiển điện, từ đó tăng tuổi thọ toàn bộ hệ thống.

B. Cấu tạo bộ điều khiển điện (Electric Actuator)

Đây là phần tạo nên sự khác biệt của van bướm điện so với van cơ thông thường. Bộ điều khiển điện giúp tự động hóa hoàn toàn quá trình vận hành.

• Motor điện: Là nguồn tạo chuyển động chính, hoạt động khi có tín hiệu cấp điện, motor được thiết kế phù hợp với mô-men xoắn của van DN50, đảm bảo đủ lực để đóng/mở ổn định mà không bị quá tải.
• Hộp số giảm tốc: Có nhiệm vụ giảm tốc độ quay của motor và tăng lực truyền xuống trục van. Điều này giúp van đóng/mở mượt, tránh hiện tượng giật hoặc quá nhanh gây sốc hệ thống.
• Công tắc hành trình: Giúp xác định vị trí đóng/mở hoàn toàn của van, đồng thời tự động ngắt điện khi van đạt đến vị trí giới hạn, đây là yếu tố quan trọng giúp bảo vệ motor và tăng độ bền thiết bị.
• Bộ điều khiển tín hiệu: Tiếp nhận tín hiệu từ tủ điều khiển (ON/OFF hoặc 4–20mA) và chuyển đổi thành chuyển động cơ học, bộ điều khiển còn cho phép điều tiết góc mở chính xác theo tín hiệu đầu vào.

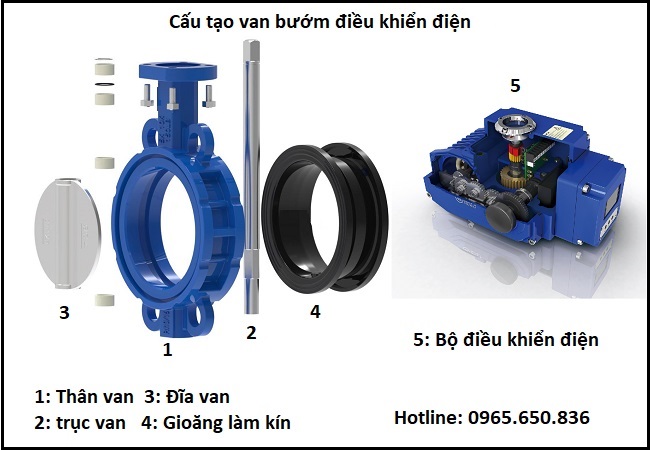

Cấu tạo van bướm điều khiển điện DN50.

>>> Một bộ actuator chất lượng tốt sẽ quyết định trực tiếp đến độ ổn định, độ bền và khả năng vận hành lâu dài của van bướm điều khiển điện DN50.

C. Nguyên lý hoạt động của van bướm điện DN50

Nguyên lý hoạt động của van bướm điều khiển điện DN50 tương đối đơn giản nhưng lại rất hiệu quả trong thực tế vận hành. Khi cấp nguồn điện vào actuator, motor điện bắt đầu quay, chuyển động này được truyền qua hộp số giảm tốc xuống trục van. Trục van sẽ làm quay đĩa van từ góc 0 độ (đóng hoàn toàn) đến 90 độ (mở hoàn toàn), từ đó điều khiển dòng chảy đi qua van.

Ngoài ra ở các dòng van tuyến tính, người sử dụng có thể điều khiển mở van theo các góc độ khác nhau từ 0 – 90 độ, tùy vào nhu cầu sử dụng của người vận hành. Dạng tuyến tính đặc biệt hiệu quả trong các hệ thống cần điều tiết lưu lượng trung bình một cách ổn định.

IV. Đánh giá ưu nhược điểm của van bướm điều khiển điện DN50

Khi đánh giá van bướm điều khiển điện DN50, cần nhìn đúng vào bản chất: đây là dòng van kích thước trung bình (DN50 ~ Ø60), thường dùng trong các hệ thống nước, HVAC, PCCC hoặc dây chuyền công nghiệp quy mô vừa. Vì vậy, ưu – nhược điểm sẽ xoay quanh kích thước, khả năng vận hành tự động và đặc tính của van bướm. Dưới đây là phân tích thẳng vào trọng tâm kỹ thuật:

A. Ưu điểm của van bướm điều khiển điện DN50

• Van bướm điều khiển điện DN50 sở hữu thiết kế nhỏ gọn, thân mỏng và chiều dài ngắn, giúp tối ưu không gian lắp đặt trên đường ống Ø60, đặc biệt hiệu quả trong hệ thống chật hẹp hoặc lắp trên cao.
• Bộ điều khiển điện cho phép van DN50 vận hành hoàn toàn tự động bằng nguồn điện 220V hoặc 24V, dễ dàng tích hợp với tủ điện, PLC hoặc hệ thống BMS trong các nhà máy hiện đại.
• Cơ chế đóng mở bằng motor điện giúp van hoạt động ổn định, hạn chế hiện tượng sốc áp trong đường ống, từ đó bảo vệ hệ thống và kéo dài tuổi thọ thiết bị liên quan.
• Trong phân khúc DN50, van bướm điều khiển điện có chi phí đầu tư hợp lý hơn so với van bi điện, đồng thời không cần hệ thống khí nén, giúp tiết kiệm đáng kể chi phí vận hành.
• Van DN50 được sản xuất với nhiều vật liệu như gang, inox và gioăng EPDM hoặc PTFE, cho phép sử dụng linh hoạt trong nhiều môi trường như nước sạch, hóa chất hoặc hệ thống HVAC.

B. Nhược điểm của van bướm điều khiển điện DN50

• Cánh van nằm giữa đường ống khiến dòng chảy bị cản trở một phần, làm giảm lưu lượng thực tế so với các loại van khác như van bi cùng kích thước DN50 trong hệ thống.
• Van phụ thuộc hoàn toàn vào nguồn điện để vận hành, vì vậy khi mất điện, van sẽ giữ nguyên trạng thái, cần trang bị thêm bộ lưu điện hoặc cơ chế an toàn nếu hệ thống yêu cầu cao.
• Tốc độ đóng mở của van điện DN50 thường dao động từ 10 đến 30 giây, chậm hơn đáng kể so với van điều khiển khí nén, nên không phù hợp với hệ thống cần phản ứng nhanh.

C. Ứng dụng thực tế của van bướm điều khiển điện DN50

Van bướm điều khiển điện DN50 được sử dụng rộng rãi trong hệ thống cấp thoát nước dân dụng và công nghiệp, giúp đóng mở tự động đường ống Ø60, đảm bảo vận hành ổn định và tiết kiệm nhân công.

- Ứng dụng 1: Sử dụng trong các hệ thống HVAC, hệ thống điều hòa trung tâm, điều tiết lưu lượng nước lạnh và nước nóng trong quá trình vận hành hệ thống.

- Ứng dụng 2: Sử dụng trong các hệ thống phòng cháy chữa cháy, hệ thống bơm trung tâm của hệ thống PCCC.

- Ứng dụng 3: Sử dụng trong các nhà máy xử lý nước thải, hệ thống luân chuyển nước giữa các bể chứa, bể xử lý, đảm bảo quá trình vận hành tự động hóa của hệ thống.

- Ứng dụng 4: Sử dụng trong các hệ thống tự động hóa, các hệ thống tự động hóa chế biến và sản xuất thực phẩm, đồ uống,…

- Ứng dụng 5: Sử dụng trong các hệ thống tự động tưới tiêu nông nghiệp, các hệ thống tưới nước nhà kính.

Ứng dụng van bướm điều khiển điện DN50.

V. Cách lựa chọn van bướm điều khiển điện DN50 theo từng ứng dụng thực tế

Việc lựa chọn van bướm điều khiển điện DN50 không thể áp dụng một cách chung chung, mà cần dựa trên từng điều kiện vận hành cụ thể của hệ thống như môi trường lưu chất, áp lực làm việc, nhiệt độ và yêu cầu điều khiển. Nếu chọn đúng cấu hình ngay từ đầu, van sẽ vận hành ổn định, bền bỉ và tối ưu chi phí lâu dài; ngược lại, lựa chọn sai có thể gây rò rỉ, giảm hiệu suất và phát sinh chi phí thay thế không cần thiết.

• Với hệ thống cấp thoát nước thông thường, nên ưu tiên van bướm DN50 thân gang, gioăng EPDM, giúp đảm bảo độ kín tốt, chi phí hợp lý và phù hợp với môi trường nước sạch hoặc nước thải nhẹ.
• Trong hệ thống HVAC và điều hòa trung tâm, nên chọn van DN50 có bộ điều khiển điện tuyến tính hoặc ON/OFF, kết hợp tín hiệu 4–20mA để điều tiết lưu lượng nước lạnh hoặc nước nóng chính xác.
• Đối với hệ thống phòng cháy chữa cháy, van bướm điện DN50 cần chọn loại có thời gian đóng mở ổn định, độ bền cao, ưu tiên nguồn điện 220V và có chứng chỉ phù hợp tiêu chuẩn PCCC.
• Trong ngành thực phẩm và đồ uống, nên sử dụng van DN50 thân inox 304 hoặc 316, gioăng PTFE hoặc EPDM đạt chuẩn, đảm bảo an toàn vệ sinh và không gây nhiễm bẩn lưu chất.
• Với môi trường hóa chất hoặc ăn mòn nhẹ, cần lựa chọn van bướm DN50 có thân inox hoặc phủ epoxy, gioăng PTFE để tăng khả năng chống ăn mòn và kéo dài tuổi thọ thiết bị.
• Khi sử dụng trong hệ thống áp lực cao gần ngưỡng PN16, nên chọn van DN50 có xuất xứ rõ ràng, tiêu chuẩn mặt bích chính xác, đảm bảo khả năng chịu áp và vận hành ổn định lâu dài.
• Đối với hệ thống cần điều khiển tự động hoàn toàn, nên chọn bộ điều khiển điện có tích hợp tín hiệu phản hồi, công tắc hành trình và khả năng kết nối PLC để đồng bộ với toàn hệ thống.
• Trong các ứng dụng cần tiết kiệm chi phí, có thể chọn van bướm DN50 xuất xứ Đài Loan hoặc Trung Quốc chất lượng tốt, vừa đảm bảo hiệu quả vận hành vừa tối ưu ngân sách đầu tư ban đầu.

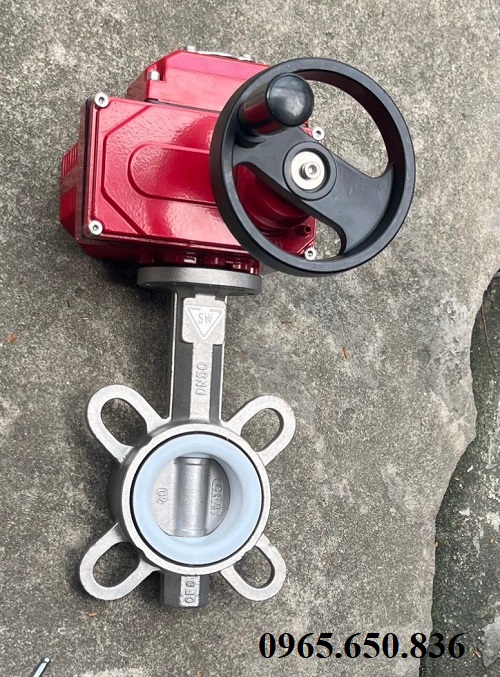

Van bướm inox điều khiển điện DN50.

VI. Mua van bướm điều khiển điện DN50 giá tốt nhất hiện nay

Nếu bạn đang tìm kiếm van bướm điều khiển điện DN50 giá tốt, việc lựa chọn đúng đơn vị cung cấp uy tín là yếu tố quyết định đến chất lượng và độ bền của toàn bộ hệ thống. Thuận Phát Valve hiện là một trong những đơn vị chuyên phân phối van công nghiệp với đầy đủ chủng loại, cam kết hàng chính hãng, nguồn gốc rõ ràng và mức giá cạnh tranh trực tiếp từ kho.

Tại Thuận Phát Valve, các dòng van bướm điện DN50 được nhập khẩu đa dạng từ Đài Loan, Hàn Quốc, Trung Quốc đến các thương hiệu cao cấp, đáp ứng đầy đủ nhu cầu từ hệ nước, HVAC đến môi trường hóa chất. Sản phẩm luôn có sẵn nhiều cấu hình như thân gang, thân inox, gioăng EPDM hoặc PTFE, đi kèm bộ điều khiển điện 220V, 24V với chế độ ON/OFF hoặc tuyến tính.

Điểm khác biệt khi mua hàng tại đây không chỉ nằm ở giá, mà còn ở tư vấn kỹ thuật đúng nhu cầu, giúp khách hàng lựa chọn chính xác loại van phù hợp từng hệ thống DN50, tránh phát sinh chi phí sai cấu hình. Ngoài ra, chính sách bảo hành rõ ràng, hỗ trợ giao hàng nhanh và đầy đủ CO-CQ cũng là yếu tố giúp doanh nghiệp yên tâm khi sử dụng.

Hotline liên hệ: 0965.650.836
