Van bướm điều khiển điện ON OFF

I. Giới thiệu chung về van bướm điều khiển điện ON OFF

Van bướm điều khiển điện ON OFF là dòng van bướm điều khiển điện có chức năng đóng hoàn toàn và mở hoàn toàn cho phép dòng chảy di chuyển qua van. Dòng van này có khả năng đóng kín đĩa van ở góc 0 độ với thân van để ngăn chặn dòng chảy đi qua van và mở đĩa van hoàn toàn ở góc 90 độ với thân van cho phép dòng chảy di chuyển qua van với lưu lượng lớn nhất.

Van bướm điện ON OFF là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, van sử dụng điện năng 24V, 220V, 380V để điều khiển hoạt động của van. Phần thân van cơ của dòng van này được làm từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa đáp ứng mọi nhu cầu sử dụng của các hệ thống đường ống công nghiệp hiện nay.

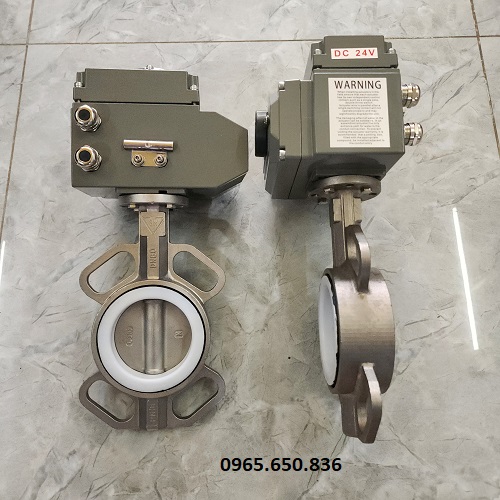

Van bướm ON OFF điều khiển điện.

Hiện các dòng van bướm điều khiển điện ON OFF đang được Thuận Phát Valve chúng tôi nhập khẩu chính hãng đầy đủ các kiểu dáng và kích thước như DN50, DN100, DN200, DN300, DN500, DN600,...Phân phối trên toàn quốc với đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...và được bảo hành lên đến 12 tháng.

Một số dòng van bướm điều khiển điện ON OFF mà chúng tôi đang cung cấp:

• Van bướm inox điều khiển điện ON OFF
• Van bướm gang điều khiển điện ON OFF
• Van bướm thép điều khiển điện ON OFF
• Van bướm nhựa điều khiển điện ON OFF
• Van bướm mặt bích điều khiển điện ON OFF
• Van bướm wafer điều khiển điện ON OFF
• Van bướm Lug điều khiển điện ON OFF
• Van bướm vi sinh điều khiển điện ON OFF

II. Thông số kỹ thuật và hình ảnh thực tế van bướm điều khiển điện ON OFF

2.1. Thông số kỹ thuật

• Kích thước sản phẩm : Từ 50A đến 1200A.
• Chất liệu thân van : Gang, thép, nhựa, inox,...
• Chất liệu bộ điện on/off: nhựa, hợp kim nhôm.
• Chất liệu đĩa trục : inox, thép,...
• Gioăng kín : EPDM, Teflon, gioăng chì.
• Kiểu hoạt động : ON/OFF ( đóng, mở hoàn toàn ).
• Kiểu lắp : Mặt bích, wafer, lug...
• Điện áp : 24V, 220V, 380V.
• Nhiệt độ làm việc : Từ -20 độ C ~ 300 độ C.
• Áp lực làm việc : PN10, PN25, PN40.
• Môi trường làm việc : nước sạch, thải, khí, hơi, dung dịch xăng, dầu, hóa chất...
• Xuất xứ : Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Thụy Sĩ,...
• Bảo hành : 12 tháng.

2.2. Hình ảnh thực tế van bướm điều khiển điện ON OFF

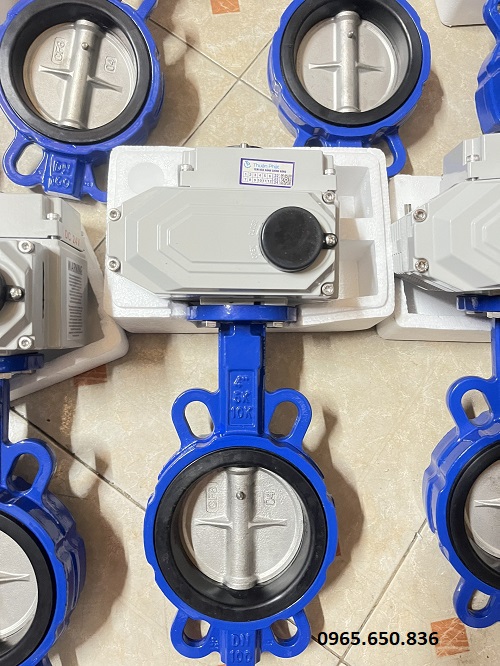

Van bướm điện ON OFF - Thuận Phát Valve.

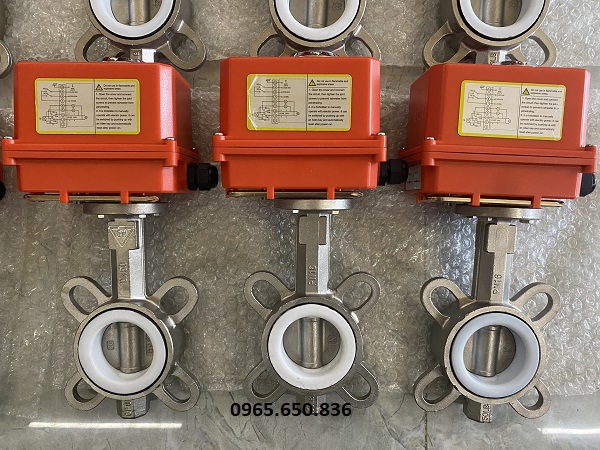

Van bướm điều khiển điện đóng mở hoàn toàn.

III. Cấu tạo và nguyên lý hoạt động van bướm điều khiển điện ON OFF

3.1. Cấu tạo

Cấu tạo của van bướm điều khiển điện được chia làm 2 phần chính là phần van bướm cơ và bộ điều khiển điện.

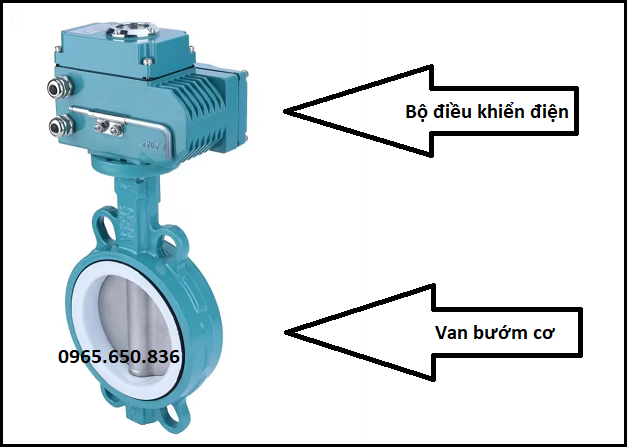

Cấu tạo van bướm điều khiển điện ON OFF.

Van bướm cơ

Van bướm cơ là dòng van có đĩa van và thân van khi kết hợp với nhau có hình dạng giống với hình cánh bướm, dòng van này được cấu tạo từ 4 bộ phận chính là thân van, đĩa van, trục van và gioăng làm kín. Với thiết kế đơn giản, các bộ phận của van có thể tháo tách rời rất thuận tiện cho việc bảo dưỡng và bảo trì van, được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay.

Bộ điều khiển điện

Bộ điều khiển điện hay còn được gọi là thiết bị truyền động điện, thiết bị này có khả năng chuyển đổi điện năng thành chuyển động xoay từ đó tác động lên phần van cơ để điều khiển hoạt động đóng mở của đĩa van. Bộ điều khiển điện này sử dụng điện năng 24V, 220V, 380V, được sản xuất đạt tiêu chuẩn kháng bụi và kháng nước IP67- IP68. Có thể hoạt động tốt kể các trong các môi trường hệ thống có độ ẩm và nồng độ bụi trong không khí cao.

3.2. Nguyên lý hoạt động

Van bướm điều khiển điện ON OFF hoạt động hoàn toàn dựa vào điện năng 24V, 220V hoặc 380V,...van có 3 điểm kết nối điện năng, trong đó có 1 điểm là dây chúng và 2 điểm còn lại là đóng và mở. Khi nguồn điện được cung cấp vào van theo tín hiệu mở, motor điện quay và tác động lên van cơ khiến đĩa van mở theo hành trình đã được cài đặt trước.

Khi van đã mở hoàn toàn và kết thúc hành trình mở, van sẽ tự động ngắt nguồn điện cung cấp để tránh hiện tượng van bị ngâm điện tăng tuổi thọ sử dụng của van và hạn chế các vấn đề chập cháy điện.

IV. Các tính năng vượt trội và ứng dụng cụ thể của van bướm điều khiển điện ON OFF

4.1. Tính năng vượt trội của van bướm điều khiển điện ON OFF

Van bướm điều khiển điện ON OFF là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, đặc biệt đối với các hệ thống tự động hóa thì dòng van này là lựa chọn tối ưu. Cùng chúng tôi điểm qua 1 số tính năng vượt trội của dòng van này dưới đây:

- Tự động điểu khiển: Van có khả năng tự động điều khiển bằng điện năng, giúp giảm thiểu tác động cơ học từ con người, tăng khả năng vận hành và giảm chi phí nhân công cho hệ thống.

- Tự động ngắt điện: Khi hoàn thành 1 hành trình đóng hoặc mở, van sẽ tự động ngắt dòng điện cung cấp vào van. Tính năng này giúp tăng tuổi thọ sử dụng của van và giảm các vấn đề chập cháy có thể xảy ra trong quá trình sử dụng van.

- Truyền tín hiệu: Van có khả năng chuyền tín hiệu trạng thái hoạt động của van về tủ điều khiển, việc này giúp người sử dụng có thể dễ dàng kiểm soát hoạt động của van mà không cần trực tiếp đến vị trí lắp đặt van để kiểm tra.

- Đóng - mở hoàn toàn: Van có khả năng mở và đóng hoàn toàn dòng chảy trong đường ống, thời gian đóng mở của van chậm nên giảm thiểu các hiện tượng búa nước hay sốc áp suất có thể xảy ra nếu ngăn chặn dòng chảy quá nhanh.

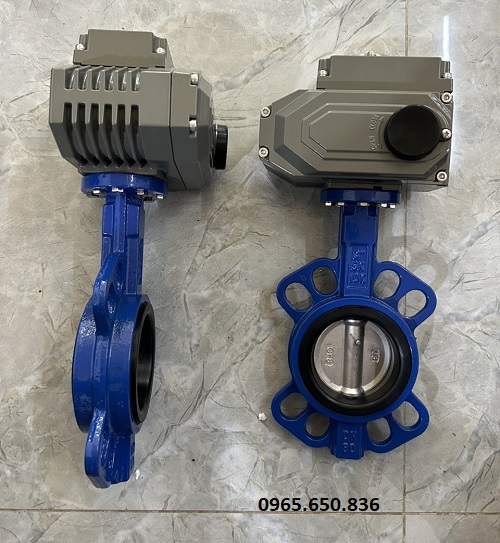

Van bướm ON OFF điện 220V.

4.2. Ứng dụng thực tế của van bướm điều khiển điện ON OFF

Van bướm điều khiển điện ON OFF là lựa chọn tối ưu cho các hệ thống đường ống công nghiệp tự động hóa hiện nay, dòng van này với chức năng đóng và mở dòng chảy có thể ứng dụng trong mọi dạng hệ thống đường ống hiện nay. Một số hệ thống cụ thể chuyên sử dụng dòng van này để điều khiển dòng chảy như:

• Hệ thống cung cấp và xử lý nước đô thị.
• Hệ thống khí nén, hơi nóng, lò hơi,...
• Hệ thống sản xuất công nghiệp, thực phẩm, đồ uống,....
• Hệ thống đường ống dẫn và xử lý hóa chất.
• Hệ thống đường ống dẫn và lọc hóa xăng, dầu.
• Hệ thống khai thác khí đốt, tài nguyên thiên nhiên.

Trên đây là chi tiết bài viết giới thiệu sản phẩm van bướm điều khiển điện ON OFF, trong bài viết chúng ta đã cùng tìm hiểu qua về thông số, cấu tạo, cách van hoạt động cũng như các tính năng vượt trội và ứng dụng cụ thể của dòng van này. Thông qua bài viết chúng tôi mong quý khách hàng có thể hiểu thêm về dòng sản phẩm, có thể vận dụng sản phẩm đạt hiệu quả tốt nhất cho hệ thống.

Quý khách hàng quan tâm đến dòng sản phẩm này và muốn nhận tư vấn chi tiết hơn về sản phẩm, có thể liên hệ trực tiếp tới Thuận Phát Valve chúng tôt.

Hotline/Zalo liên hệ: 0965.650.836 - Mr: Tùng.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội
