Van bướm điều khiển tự động là gì?

I. Van bướm điều khiển tự động là gì?

Van bướm điều khiển tự động là một dạng van bướm công nghiệp được lắp thêm bộ truyền động tự động (actuator) để thay thế hoàn toàn thao tác thủ công bằng tay gạt hoặc tay quay. Thay vì người vận hành phải trực tiếp tác động lực để xoay cánh bướm, van bướm tự động sẽ nhận tín hiệu điều khiển từ hệ thống trung tâm và thực hiện quá trình đóng, mở hoặc điều tiết dòng chảy một cách chính xác.

Bộ truyền động có thể là điện (electric actuator) hoặc khí nén (pneumatic actuator), với van bướm điện motor điện biến đổi năng lượng điện thành chuyển động cơ học xoay trục van. Với van bướm khí nén, áp suất khí nén được sử dụng để đẩy piston, truyền lực đến trục van. Trong cả hai trường hợp, cánh bướm sẽ xoay quanh trục từ 0° đến 90°, cho phép van vận hành ở ba chế độ: đóng kín hoàn toàn, mở hoàn toàn hoặc mở một phần để điều tiết lưu lượng.

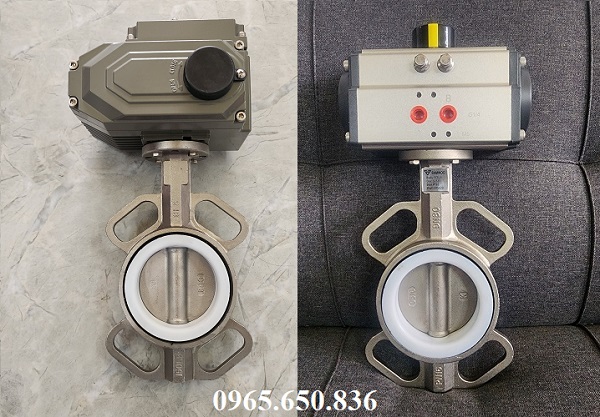

Van bướm vận hành tự động.

Điểm khác biệt nổi bật của dòng van này so với van bướm tay gạt hay tay quay truyền thống là tính tự động hóa cao, không phụ thuộc sức người. Điều này giúp vận hành an toàn hơn, đặc biệt trong môi trường áp lực cao, hóa chất độc hại hoặc những vị trí khó tiếp cận. Ngoài ra, van bướm điều khiển tự động còn có khả năng kết nối với các hệ thống điều khiển thông minh như PLC, SCADA hoặc BMS, hỗ trợ quản lý tập trung, đồng bộ và hiệu quả.

Chính nhờ sự kết hợp giữa thiết kế gọn gàng – cấu tạo đơn giản – khả năng vận hành chính xác, van bướm tự động ngày càng trở thành lựa chọn hàng đầu trong các hệ thống công nghiệp hiện đại: từ xử lý nước, HVAC, PCCC, đến thực phẩm, dược phẩm và năng lượng.

II. Chi tiết thông số kỹ thuật và catalog van bướm điều khiển tự động

A. Chi tiết thông số kỹ thuật van bướm điều khiển tự động

B. Catalog van bướm điều khiển tự động

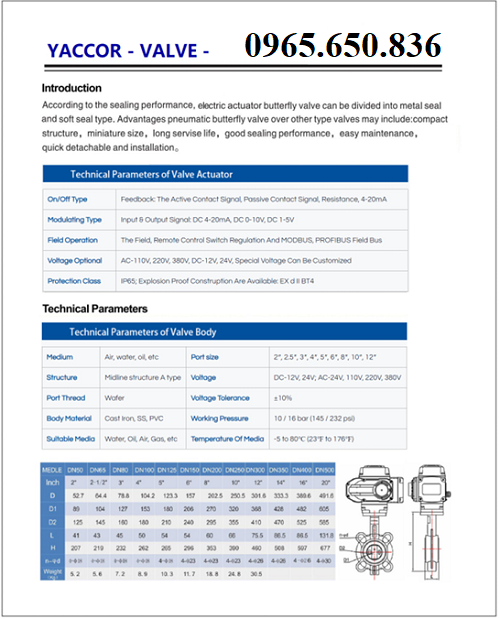

Catalog van bướm điều khiển điện.

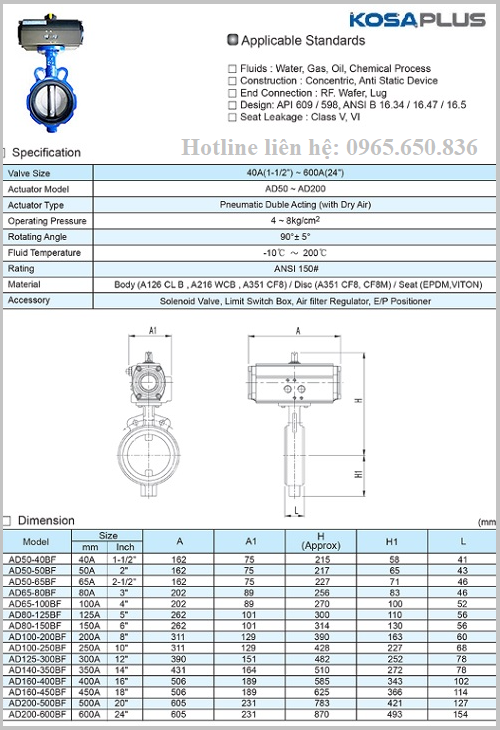

Catalog van bướm điều khiển khí nén.

III. Đặc điểm nổi bật của van bướm điều khiển tự động

- Tự động hóa hoàn toàn: Van thay thế thao tác tay gạt hoặc tay quay bằng bộ truyền động điện/khí nén, chỉ cần tín hiệu từ trung tâm, van có thể đóng/mở nhanh chóng hoặc điều tiết lưu lượng chính xác.

- Thiết kế gọn nhẹ – cấu tạo đơn giản: So với van cổng hoặc van cầu, van bướm có ít chi tiết hơn, thân van mỏng, cánh bướm dạng đĩa tròn, van có kích thước gọn, trọng lượng nhẹ, dễ dàng lắp đặt trên các đường ống lớn DN200 – DN600 mà không chiếm nhiều không gian.

- Đóng/mở nhanh với góc xoay 90°: Chỉ cần một góc quay ngắn, van đã có thể chuyển từ trạng thái đóng sang mở hoàn toàn. Đây là ưu điểm lớn so với van cổng, van cầu vốn cần hành trình đóng/mở dài và tốn nhiều thời gian.

- Đa dạng nguồn truyền động và chế độ vận hành: Chế độ hoạt động: ON/OFF đóng/mở hoàn toàn hoặc Tuyến tính (Modulating) – điều tiết theo phần trăm góc mở.

- Độ kín khít cao: Nhờ gioăng làm kín toàn vòng (seat) bằng EPDM, PTFE hoặc NBR, van bướm tự động đảm bảo độ kín tốt, hạn chế rò rỉ ngay cả trong môi trường áp lực vừa và nhiệt độ cao.

- Khả năng tích hợp hệ thống điều khiển thông minh: Van dễ dàng kết nối với PLC, SCADA, BMS để vận hành đồng bộ, phù hợp xu hướng tự động hóa công nghiệp 4.0.

- Ứng dụng linh hoạt nhiều môi trường: Với sự đa dạng về vật liệu gang, inox, nhựa, thép và kiểu kết nối wafer, lug, mặt bích, van động phù hợp từ hệ thống nước sạch, HVAC, PCCC đến công nghiệp hóa chất, dầu khí.

IV. Chi tiết cấu tạo và nguyên lý hoạt động của van bướm điều khiển tự động

A. Chi tiết cấu tạo van bướm điều khiển tự động

Van bướm điều khiển điện được cấu thành từ hai phần chính: thân van bướm và bộ truyền động điện (Electric Actuator). Mỗi phần đều đảm nhận những chức năng riêng biệt, kết hợp với nhau để tạo thành một hệ thống vận hành tự động hoàn chỉnh.

• Thân van: thường chế tạo bằng gang cầu, inox 304/316, thép carbon hoặc nhựa uPVC/CPVC. Kiểu kết nối có thể là wafer kẹp giữa hai mặt bích, lug có tai bắt bulong hoặc mặt bích tiêu chuẩn JIS, DIN, ANSI.
• Cánh van (đĩa bướm): dạng tròn, lắp ngay giữa đường ống. Khi xoay 90°, cánh nằm song song với dòng chảy để mở hoàn toàn; khi ở vị trí vuông góc, cánh chắn ngang và đóng kín. Vật liệu thường là inox, gang phủ epoxy hoặc nhựa kỹ thuật, đảm bảo khả năng chống ăn mòn và chịu mài mòn.
• Trục van (Stem): trục thép không gỉ hoặc hợp kim cường lực, kết nối trực tiếp với bộ truyền động. Trục truyền toàn bộ lực xoắn từ actuator xuống cánh bướm, đảm bảo quá trình đóng/mở chính xác.
• Gioăng làm kín (Seat): vòng gioăng bọc toàn bộ chu vi cánh bướm, tạo bề mặt tiếp xúc kín khít với thân van. Seat làm bằng EPDM (chịu nước, khí), PTFE (chịu hóa chất), hoặc NBR (chịu dầu), giúp van vận hành an toàn, hạn chế rò rỉ tối đa.
• Vòng đệm và bạc lót: đặt tại các vị trí tiếp xúc giữa trục và thân van, giúp giảm ma sát khi trục xoay, đồng thời kéo dài tuổi thọ cho trục và cánh.
• Bộ truyền động (Actuator): Đây là bộ phận quan trọng nhất, chịu trách nhiệm biến đổi tín hiệu điện, khí nén thành chuyển động cơ học, điều khiển trực tiếp quá trình đóng/mở van.

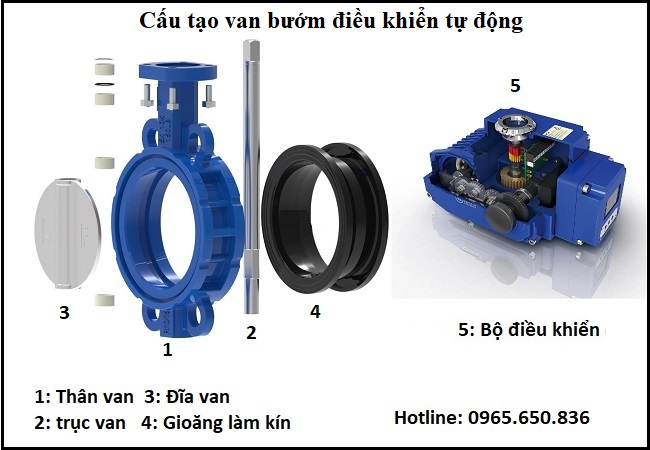

Cấu tạo van bướm điều khiển tự động.

B. Nguyên lý hoạt động của van bướm điều khiển tự động

Van bướm điều khiển tự động hoạt động hoàn toàn nhờ vào tác động của bộ điều khiển tự động điện hoặc khí nén để vận hành đóng mở hoặc điều tiết lưu lượng dòng chảy. Cụ thể, khi người sử dụng cung cấp điện năng hoặc năng lượng khí nén vào bộ điều khiển cùng loại, lúc này chúng sẽ chuyển đổi năng lượng thành chuyển động xoay từ đó tác động lên trục van điều khiển hoạt động đóng mở của đĩa van.

Cách thước vận hành này giúp người sử dụng có thể điều khiển và vận hành hoạt động từ xa mà không cần tác động trực tiếp lên van, đem lại sự thuận tiện cho người sử dụng và hệ thống.

V. Các dòng van bướm điều khiển tự động hàng đầu thị trường hiện nay

Van bướm điều khiển tự động là dòng van công nghiệp được sử dụng rất rộng rãi trong nhiều ngành công nghiệp, hệ thống đường ống hiện nay. Dòng van này có đa dạng kiểu dáng, mẫu mã và kích thước khác nhau, nhằm đáp ứng mọi nhu cầu sử dụng và lắp đặt trong các hệ thống công nghiệp.

Dưới đây là 1 số phân loại và các dòng van bướm tự động hàng đầu hiện nay, mời các bạn cùng tham khảo.

1. Van bướm điều khiển khí nén tự động

Van bướm điều khiển khí nén là dòng van sử dụng bộ điều khiển khí nén để vận hành, với khả năng chuyển đổi năng lượng khí nén nhờ trang bị piston ở 2 đầu của bộ điều khiển. Dòng sản phẩm này được biết đến với khả năng điều khiển hoạt động đóng mở nhanh chóng, chỉ mất từ 1 – 5 giây để hoàn thành 1 chu trình, rất được ưu chuộng trong các hệ thống có yêu cầu kiểm soát lưu lượng cao.

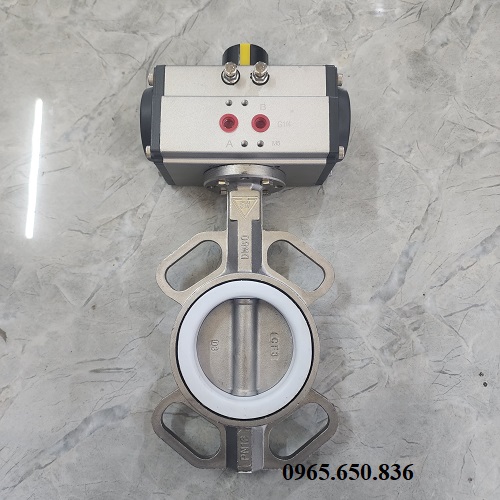

Van bướm điều khiển tự động khí nén.

Các dòng van bướm điều khiển khí nén phổ biến nhất trên thị trường hiện nay:

• Van bướm điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động kép
• Van bướm điều khiển khí nén tuyến tính
• Van bướm inox điều khiển khí nén
• Van bướm gang điều khiển khí nén
• Van bướm nhựa điều khiển khí nén
• Van bướm mặt bích điều khiển khí nén

2. Van bướm điều khiển tự động điện

Van bướm điều khiển điện là dòng van bướm cơ được kết hợp với bộ điều khiển điện, để điều khiển hoạt động đóng mở của đĩa van. Dòng van này sử dụng đa dạng nguồn điện khác nhau như 24V, 220V, 380V để hoạt động, với khả năng vận hành mạnh mẽ, lực kéo mạnh hơn nhiều so với các dòng van khí nén, đem lại sự ổn định cao trong quá trình sử dụng.

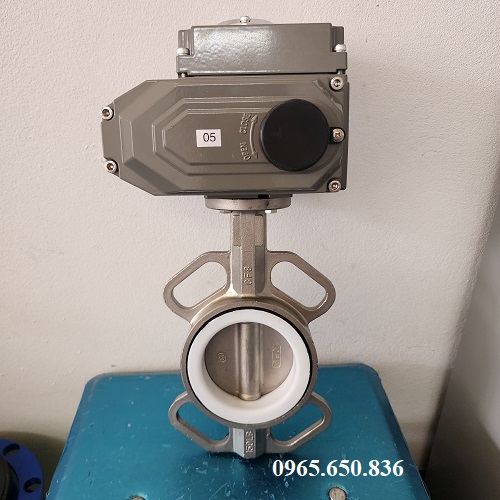

Van bướm điều khiển tự động điện.

Các dòng van bướm điều khiển điện phổ biến trên thị trường hiện nay:

• Van bướm điều khiển điện ON OFF
• Van bướm điều khiển điện tuyến tính
• Van bướm gang điều khiển điện
• Van bướm inox điều khiển điện
• Van bướm mặt bích điều khiển điện
• Van bướm nhựa điều khiển điện
• Van bướm điều khiển điện Hàn Quốc
• Van bướm điều khiển điện Đài Loan
• Van bướm điều khiển điện Nhật Bản
• Van bướm điều khiển điện Trung Quốc

VI. Đánh giá ưu điểm và ứng dụng thực tế của van bướm điều khiển tự động

A. Ưu điểm của van bướm điều khiển tự động

- Tự động hóa hoàn toàn – giảm nhân công vận hành: Van hoạt động nhờ tín hiệu điều khiển, loại bỏ nhu cầu thao tác thủ công. Điều này giúp tiết kiệm chi phí nhân lực, đặc biệt trong những hệ thống quy mô lớn hoặc môi trường độc hại.

- Đóng/mở nhanh, chính xác và ổn định: Chỉ cần xoay 90°, van có thể chuyển từ trạng thái đóng sang mở hoàn toàn. Bộ truyền động điện hoặc khí nén giúp thao tác diễn ra trơn tru, tốc độ nhanh, đảm bảo độ chính xác cao.

- Thiết kế gọn nhẹ, dễ lắp đặt: Cấu tạo đơn giản, ít chi tiết, thân van mỏng và nhỏ gọn hơn nhiều so với van cổng hoặc van cầu. Điều này giúp van dễ dàng lắp trên các đường ống có không gian hẹp hoặc kích thước lớn DN200 – DN600.

- Chi phí hợp lý: So với các loại van tự động khác (van bi, van cầu), van bướm điều khiển tự động có giá thành thấp hơn trong cùng kích thước. Đây là lựa chọn kinh tế mà vẫn đảm bảo hiệu quả vận hành.

- Độ bền cao, ít bảo trì: Nhờ cấu tạo đơn giản và bộ phận làm kín linh hoạt (gioăng seat toàn vòng), van ít bị hư hỏng, tuổi thọ dài, việc thay thế linh kiện cũng dễ dàng.

- Khả năng tích hợp hệ thống điều khiển hiện đại: Van có thể kết nối trực tiếp với PLC, SCADA, BMS, cho phép điều khiển từ xa, tự động hóa toàn bộ quy trình, phù hợp với xu hướng công nghiệp 4.0.

B. Ứng dụng thực tế của van bướm điều khiển tự động

Với những ưu điểm trên, van bướm điều khiển tự động đã trở thành thiết bị không thể thiếu trong nhiều ngành công nghiệp:

• Xử lý nước sạch – nước thải: Kiểm soát đóng/mở dòng chảy, điều tiết lưu lượng trong nhà máy xử lý, trạm bơm.
• Hệ thống HVAC và PCCC: Điều khiển tự động dòng nước hoặc khí trong hệ thống điều hòa không khí, phòng cháy chữa cháy, tòa nhà cao tầng.
• Ngành thực phẩm – đồ uống – dược phẩm: Van điện inox hoặc nhựa đảm bảo vệ sinh an toàn, điều tiết chính xác trong môi trường đòi hỏi khắt khe.
• Ngành hóa chất, xi măng, khai khoáng: Van inox/PTFE chịu được môi trường ăn mòn, lưu chất đặc thù, đáp ứng độ kín khít cao.
• Ngành dầu khí, năng lượng, thủy điện, nhiệt điện: Van chịu được áp lực, nhiệt độ cao, vận hành ổn định trong hệ thống quy mô lớn, yêu cầu an toàn tuyệt đối.

VII. Địa chỉ mua van bướm điều khiển tự động hàng đầu thị trường hiện nay

Van bướm điều khiển tự động là dòng sản phẩm được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, các dòng sản phẩm này hiện đang được Thuận Phát Valve chúng tôi nhập khẩu và phân phối trên toàn quốc với giá thành ưu đãi nhất. Các sản phẩm được nhập khẩu chính hãng từ các thương hiệu cao cấp trên thế giới hiện nay, với đầy đủ các mẫu mã, kích thước, giấy tờ chứng từ như CO – CQ, Catalog và VAT,...

Hiện nay Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng thiết bị công nghiệp và đường ống hệ thống, trải qua quá trình kiểm tra nghiêm ngặt trước khi được nhập kho và phân phối đến tay người sử dụng. Đặc biệt các sản phẩm được nhập khẩu trực tiếp từ nhà sản xuất mà không thông qua đơn vị trung gian thứ 3 nào, điều này giúp chúng tôi luôn kiểm soát được chất lượng và giá thành của sản phẩm.

Quý khách hàng quan tâm đến các dòng van bướm điều khiển tự động hay các thiết bị công nghiệp hệ thống khác, vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.
