Van bướm hộp số vô lăng trợ lực

Giới thiệu van bướm hộp số vô lăng trợ lực

Van bướm hộp số vô lăng trợ lực là dòng van bướm được trang bị hộp số tay quay vô lăng để điều khiển hoạt động đóng và mở của van, hộp số này có trang bị các bánh răng trợ lực và tay quay vô lăng để điều khiển hoạt động. Thiết kế van này được sử dụng khá phổ biến hiện nay, đặc biệt đối với các dạng van bướm có kích thước từ DN100 trở lên.

Van bướm hộ số vô lăng trợ lực có thể được gọi là bản nâng cấp của van bướm tay gạt, bởi dòng van này được trang bị thêm các bánh răng trợ lực bên trong hộp số. Các bánh răng này giúp ngưới sử dụng có thể điều khiển hoạt động của van dễ dàng hơn, tay quay vô lăng có thiết kế tương tự như cô lăng oto, bắt mắt và có thể tháo rời khi không sử dụng.

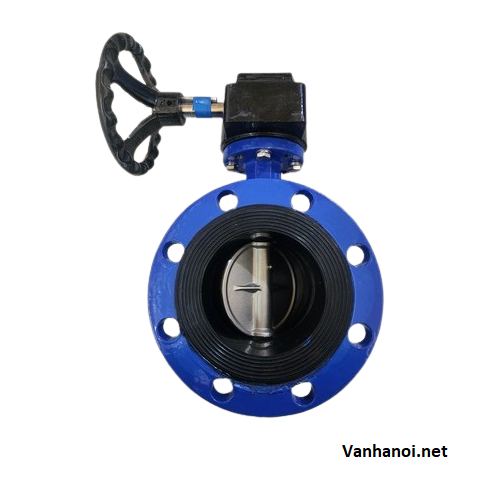

Van bướm kèm hộp số vô lăng tay quay.

Van được sản xuất với đa dạng kích thước, mẫu mã, chất liệu khác nhau đáp ứng được hết mọi như cầu sử dụng của hệ thống đường ống công nghiệp hiện nay.

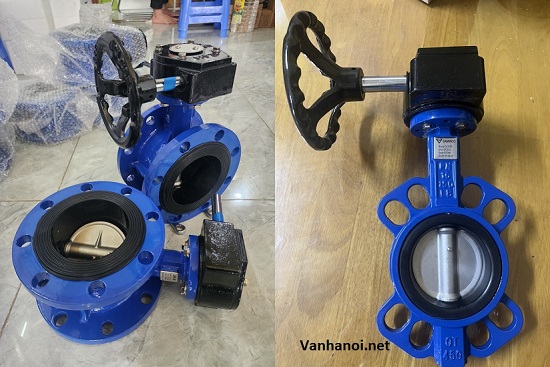

Hình ảnh thực tế của van bướm hộp số vô lăng trợ lực

Thông số kỹ thuật

• Kích thước: DN50 - DN600.
• Chất liệu van: Gang, thép, inox, nhựa.
• Dạng điều khiển: Điều khiển tay quay vô lăng.
• Áp suất làm việc: PN10, PN16.
• Nhiệt độ làm việc: -20 độ C đến 220 độ C.
• Môi trường sử dụng: Dung dịch chất lỏng, nước, hóa chất, dầu khí.
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Malaysia,...
• Hãng sản xuất: ARV, AUT, Samwoo, Fit,....
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.
• Tình trạng hàng: Hàng sẳn tại kho với SLL.

Ly do nên sử dụng van bướm hộp số vô lăng trợ lực

Van bướm hộp số vô lăng trợ lực là dòng van bướm được sử dụng khá phổ biến trong các hệ thống đường ống hiện nay, dòng van bướm này giúp người sử dụng có thể dễ dàng chiều chỉnh hoạt động của van 1 cách linh hoạt và chính xác hơn. Đặc điểm của dòng van này có thể kể đến như:

• Van có thiết kế nhỏ gọn, đa dạng mẫu mã, chất liệu giúp người sử dụng có thể dễ dàng lựa chọn dòng sản phẩm phù hợp với hệ thống đường ống.
• Thiết kế hộp số vô lăng trợ lực giúp người sử dụng có thể dễ dàng điều khiển hoạt động của van mà không cần tốn nhiều sức lực như dòng van bướm tay gạt.
• Van có thể điều tiết lưu lượng dòng chảy 1 cách chính xác, độ chính xác của dòng van này cao hơn so với các dòng van tay gạt.
• Van có thiết kế nhỏ gọn, không chiếm quá nhiều không gian, diện tích khi lắp đặt trên hệ thống đường ống.
• Giá thành của van thấp hơi so với các dòng van điều khiển bằng khí nén hay điện giúp hệ thống giảm thiểu được phí đầu tư.

Cấu tạo và nguyên lý hoạt động của van bướm hộp số vô lăng trợ lực

Cấu tạo van bướm hộp số vô lăng trợ lực

Cấu tạo của dòng van này tương tự như các dòng van bướm khác trên thị trường, đặc điểm khác biệt duy nhất là bộ phận điều khiển của dòng van này là hộp số tay quay vô lăng. Hộp số này được lắp đặt ngay trên đỉnh van bướm và kết nối trực tiếp với trục van.

Cấu tạo van dòng van này được chia làm 2 phần là phần van cơ và phần hộp số tay quay vô lăng.

Cấu tạo van cơ

• Thân van
• Đĩa van
• Trục van
• Gioăng làm kín

Cấu tạo hộp số tay quay vô lăng

• Vỏ ngoài
• Trục bánh răng
• Các bánh răng trợ lực
• Tay quay vô lăng
• Mặt hiển thị trạng thái

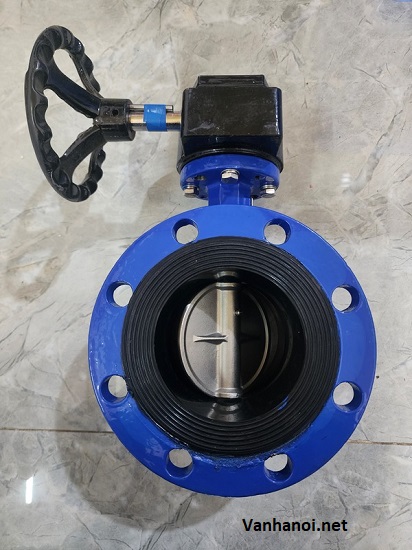

Cấu tạo van bướm kèm hộp số tay quay.

Nguyên lý hoạt động của van bướm hộp số vô lăng trợ lực

Van bướm hộp số vô lăng trợ lực có nguyên lý hoạt động dựa trên các chuyển động xoay của bánh răng trợ lực. Cụ thể khi van đang ở trạng thái đóng, trên tay quay vô lăng sẽ có mũi tên chỉ hướng quay để mở và để đóng, muốn mở van chỉ cần quay tay quay vô lăng theo chiều mũi tên mở ( thông thường sẽ quay về bên trái ngược chiều kim đồng hồ ).

Khi tay quay vô lăng quay, các bánh trăng trợ lực sẽ chuyển động và làm trục bánh răng quay. Trục van được kết nối trực tiết với trực bánh răng sẽ chuyển theo, hộp số vô lăng được thiết kế hành trành xoay góc độ nhất định, khi quay đủ góc từ 0 - 90 độ sẽ bị giới hận bới vít hành trình.

Quá trình đòng van cũng tương tự như quá trình mở van, tức các chuyển động của bánh răng, trực bánh răng, trục van và đĩa van sẽ di chuyển ngược với chiều khi mở van. Tức chỉ cần quay tay quay vô lăng theo chiều cùng với chiều kim đồng hồ, để đóng van.

Các dòng van bướm hộp số vô lăng trợ lực

• Van bướm inox hộp số vô lăng trợ lực
• Van bướm gang hộp số vô lăng trợ lực
• Van bướm thép hộp số vô lăng trợ lực
• Van bướm nhựa hộp số vô lăng trợ lực
• Van bướm 2 mặt bích hộp số vô lăng trợ lực
• Van bướm Wafer hộp số vô lăng trợ lực
• Van bướm Lug hộp số vô lăng trợ lực
• Van bướm hộp số vô lăng trợ lực Trung Quốc
• Van bướm hộp số vô lăng trợ lực Hàn Quốc
• Van bướm hộp số vô lăng trợ lực Đài Loan
• Van bướm hộp số vô lăng trợ lực Nhật Bản

Van bướm tay quay vô lăng.

Ưu điểm và ứng dụng của van bướm hộp số vô lăng trợ lực

Ưu điểm van bướm hộp sô vô lăng trợ lực

Van bướm hộp số vô lăng có nhiều ưu điểm vượt trội so với các dòng van bướm tay cơ khác trên thị trường hiện nay, một số đặc điểm có thể kể đến như:

• Van được sản xuất với đa dạng chất liệu, kiểu dáng, kích thước phù hợp sử dụng trong nhiều môi trường hệ thống đường ống khác nhau.
• Van có dãi kích thước rộng từ DN50 đến DN600 có thể lặp đặt trên mọi kích thước hệ thống đường ống công nghiệp hiện nay.
• Hôp số vô lăng tay quay có trang bị các bánh răng trợ lực giúp người sử dụng có thể dễ dàng điều khiển hoạt động của  van mà không tốn quá nhiều sức lực.
• Van có thiết kế nhỏ gọn, không chiếm quá nhiều diện tích khi lắp đặt trên hệ thống đường ống.
• Người sử dụng có thể điều chỉnh hành trình của van thông qua vít điều chỉnh, giúp tăng sự linh hoạt của van trong quá trình hoạt động trên hệ thống.
• Van được nhập khẩu chính hãng từ các nước có nền công nghiệp hàng đầu, có đầy đủ CO - CQ, Catalog,...Được bảo hành lên tới 12 tháng.

Ứng dụng của van bướm hộp số vô lăng trợ lực

Van bướm hộp số vô lăng trợ lực được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay.

Ứng dụng 1: Sử dụng trong các hệ thống cung cấp nước sạch, các hệ thống cung cấp nước sinh hoạt.

Ứng dụng 2: Sử dụng trong các hệ thống xử lý nước thải, các hệ thống đường ống nước thải sinh hoạt, nước thải công nghiệp.

Ứng dụng 3: Sử dụng trong các hệ thống sản xuất công nghiệp, các hệ thống sản xuất lương thực, thực phẩm, đồ uống,...

Ứng dụng 4: Sử dụng trong các hệ thống khai thác tài nguyên tự nhiên, khai thác chất đốt, dầu khí.

Ứng dụng 5: Sử dụng trong các hệ thống đường ống hóa chất, các hệ thống sản xuất thiết bị y tế, sản xuất thuốc men, mỹ phẩm, sơn nước.

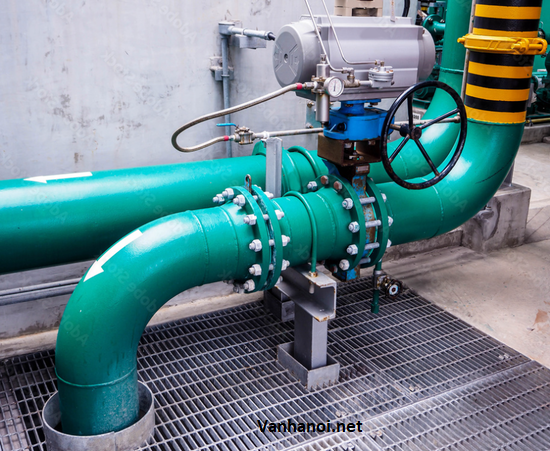

Ứng dụng van bướm hộp số tay vô lăng trợ lực.

Đơn vị cung cấp van bướm hộp số vô lăng trợ lựa

Hiện nay các dòng van bướm hộp số vô lăng trợ lực đang được CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi nhập khẩu và phân phối tại thị trường Việt Nam với giá cả ưu đãi nhất. Các sản phẩm của chúng tôi đều được nhập khẩu chính hãng trực tiếp từ các nước có nền công nghiệp hàng đầu thế giới hiện nay.

Là đơn vị cung cấp van công nghiệp hàng đầu thị trường hiện nay, chúng tôi đã hoạt động và phát triển trong lĩnh vực này rất nhiều năm. Đã nhận được nhiều sự tín nhiệm và tin tưởng sử dụng sản phẩm của rất nhiều các hệ thống đường ống trong và ngoài nước. Quý khách hàng đến với chúng tôi không chỉ nhận được những sản phẩm chất lượng hàng đầu thị trường hiện nay mà còn nhận được nhiều chế độ ưu đãi đặc biệt khác, mà chỉ có ở Thuận Phát Valve chúng tôi.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua các kênh liên lạc đã được chúng tôi ghim trên màn hình. Liên hệ ngay với chúng tôi để nhận được tư vấn chi tiết về sản phẩm và báo giá chính xác nhất, chân thành cảm ơi quý khách đã quan tâm và lựa chọn tin tưởng sử dụng sản phẩm của chúng tôi.
