Van bướm không gioăng

Đối với các hệ thống có lưu chất đường ống ở nhiệt độ cao, nhiệt độ lưu chất lên tới hơn 220 độ C, việc sử dụng các dòng van có gioăng cao su làm kín đã không còn khả thi. Để đáp ứng nhu cầu sử dụng của các hệ thống, các kỹ sư nhà máy đã thiết kế và chế tạo ra dòng van bướm không sử dụng gioăng làm kín, chuyên sử dụng trong các hệ thống lưu chất nhiệt độ cao.

Van bướm không gioăng là gì?

Van bướm không gioăng hay còn được gọi là van bướm chịu nhiệt độ cao, đây là dòng van bướm được loại bỏ bộ phận gioăng làm kín thay vào đó là các vòng đệm bằng kim loại hoặc hợp kin chịu nhiệt độ cao. Loại van này được sản xuất nhằm mục đích sử dụng trong các môi trường đường ống hệ thống có nhiệt độ cao, nhiệt độ tối đa van có thể chịu lên tới 450 độ C.

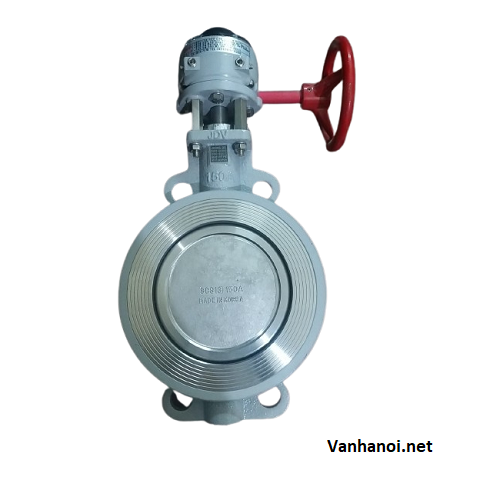

Van bướm không gioăng chịu nhiệt độ cao.

Van bướm không gioăng được sản xuất với đa dạng kích thước, phù hợp lắp đặt trên nhiều kích thước hệ thống đường ống hiện nay. Do không do gioăng cao su được thay thế bằng các vòng đệm nên dòng van không sử dụng dạng điều khiển tay gạt mà thay vào đó là điều khiển hộ số tay quay và các dạng điều khiển tự động điện hoặc khí nén.

Đặc điểm nổi bật của van bướm không gioăng

Là dòng van được thiết kế đặc biệt chuyên sử dụng cho các hệ thống có nhiệt độ cao, nên dòng van này có nhiều đặc điểm khác biệt so với các dòng van bướm khác trên thị trường.

Thiết kế và ngoại hình

Nhìn bề ngoài van chúng ta có thể nhận biết ngay dòng van này, dòng van này có thiết kế khá đặc biệt không có gioăng làm kín, bề ngoài các dòng van thường có độ bóng của kim loại. Thiết kế chủ yêu của dòng van này là dạng kết nối mặt bích và dạng kẹp Wafer. Ngoài ra van không sử dụng dạng điều khiển tay gạt nên chúng ta chỉ có thể thấy dòng van này điều khiển bằng tay quay, khí nén hoặc điều khiển điện.

Chất liệu và ứng dụng

Là dòng van chuên sử dụng trong các hệ thống đường ống nhiệt độ cao, nên van bướm không gioăng được sản xuất hoàn toàn từ các chất liệu thép cao cấp hay inox 304, 316. Khả năng chịu nhiệt độ của dòng van này lên tới 500 độ C và được ứng dụng rất nhiều trong các hệ thống nhiệt độ cao, các hệ thống khai thác chất đốt.

Ưu đãi và bảo hành

Hiện nay các dòng van bướm không gioăng đang được Thuận Phát Valve chúng tôi nhập khẩu và phân phối trực tiếp trên thị trường với giá cả cạnh tranh nhất. Các giấy tờ như CO - CQ, Catalog sẽ được chúng tôi cung cấp cùng sản phẩm, bảo hành lên tới 12 tháng và đổi trả miễn phí khi gặp sự cố do nhà sản xuất.

Thông số kỹ thuật van bướm không gioăng

• Kích thước: DN50 - DN1000.
• Chất liệu thân van: Inox, thép.
• Chất đĩa van: Inox 304, 316.
• Dạng điều khiển: Điều khiển tay quay, điều khiển điện, điều khiển khí nén.
• Áp xuất làm việc: PN50.
• Nhiệt độ làm việc: Tối đa 500 độ C.
• Dạng kết nối: Kết nối mặt bích, Wafer.
• Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, EU.
• Đơn vị cung cấp: THUẬN PHÁT VALVE.
• Bảo hành: 12 tháng.
• tình trạng hàng: Luôn có sẵn , đầy đủ các mẫu mã size số.

Cấu tạo van bướm không gioăng

Cấu tạo của van bướm không gioăng cũng tương tự như các dòng van bướm khác, điểm khác biệt duy nhất là dòng van này không có gioằng cao su làm kiếm. Ngoài ra thiết kế trục van của dòng van này không liên kết với tâm đĩa van như các dòng van khác mà được đặt lệch 1 bên, thiết kế này giúp van có thể hoạt động tốt trong môi trường áp xuất cao và giảm việc rò rỉ lưu chất trong môi trường nhiệt độ cao.

Cụ thể cấu tạo của dòng van này gồm các bộ phận sau:

• Thân van: Được làm từ các chất liệu thép cao cấp như thép WCB hoặc inox có khả năng chịu áp lực và nhiệt độ cao. Thân dòng van này thường có thiết kế dày hơn các dòng van bướm bình thường khác.
• Đĩa van: Được làm từ các chất liệu inox 304, 316 có khả năng chịu áp lực và nhiệt độ tốt. Đĩa van có thiết kế dày hơn, rộng hơn được kết nối lệch tâm với trục van.
• Trục van: Là bộ phận chịu áp lực chính của van, được làm từ các chất liệu có độ cứng cao. Trục van là bộ phận chính chịu trách nhiệm cho hoạt động của đĩa van.
• Bộ phận điều khiển: Đây là bộ phận điều khiển hoạt động của trục van để tác động mở hoặc đóng của đĩa van, có 3 dạng điều khiển khác nhau là tay quay, điều khiển điện, điều khiển khí nén.

Các loại van bướm không gioăng phổ biến hiện nay

Van bướm không gioăng tay quay

Van bướm không gioăng tay quay là dòng van bướm sử dụng hộp số tay quay để điều khiển hoạt động của van, dòng van này được sử dụng khá phổ biến trong các hệ thống đường ống hiện nay.

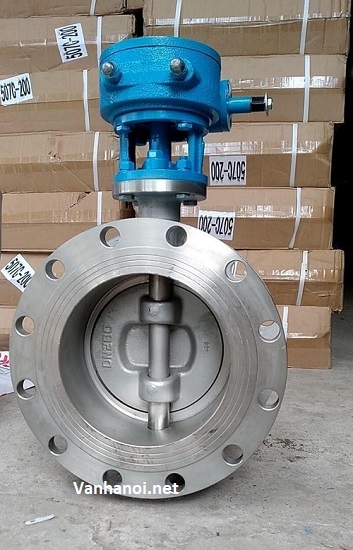

Van bướm không gioăng điều khiển tay quay.

Van bướm không gioăng điều khiển khí nén

Đây là dòng van được kết hợp với bộ truyền động khí nén để điều khiển hoạt động của, thiết bị truyền động này có thiết kế 2 piston ở 2 đầu có khả năng chuyển đổi áp lực khí nén thằng chuyển động xoay để tác động lên truc van từ đó khiến đĩa van quay 1 góc 90 độ. Van bướm không gioăng điều khiển khí nén dòng van van tự động hóa được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này có khả năng đóng mở nhanh chóng chỉ mất 1 - 2 giây cho 1 chu trình đóng hoặc mở.

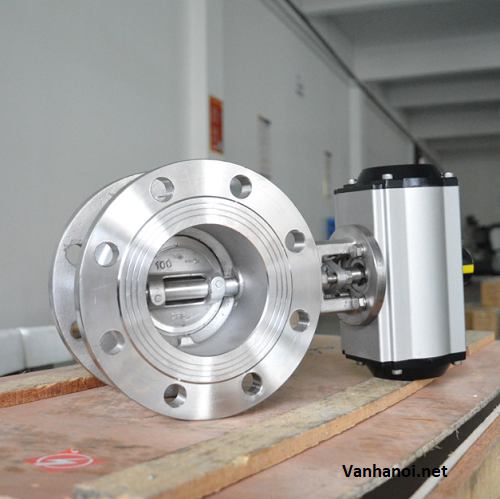

Van bướm không gioăng điều khiển khí nén.

Van bướm không gioăng điều khiển điện

Van bướm không gioăng điều khiển điện là dòng van tự động hóa sử dụng điện năng 24V - 220V để điều khiển hoạt động của van, dòng van này là sự kết hợp giữa van bướm cơ và bộ truyền động điện. Hiện nay với công nghệ hiện đại hóa các dòng van bướm không gioăng điều khiển điện đang rất được ưu chuộng sử dụng, chúng giúp người sử dụng có thể giảm thiểu nhận công vận hành hệ thống, đem lại sự yên tâm cho hệ thống khi được sử dụng.

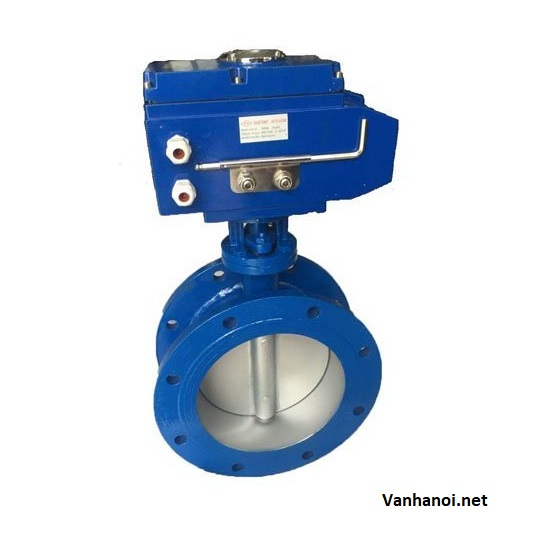

Van bướm không gioăng điều khiển điện.

Một số dòng van bướm không gioăng khác

• Van bướm inox không gioăng
• Van bướm thép không gioăng
• Van bướm không gioăng Hàn Quốc
• Van bướm không gioăng Đài Loan
• Van bướm không gioăng Trung Quốc

Ứng dụng của van bướm không gioăng

Van bướm không gioăng là dòng van được thiết kế để sử dụng trong các hệ thống đường ống nhiệt độ cao.

• Ứng dụng trong các hệ thống lò hơi, hơi nóng, khí nóng.
• Ứng dụng trong các hệ thống nước nóng, phụ vụ cho sản xuất công nghiệp.
• Ứng dụng trong các hệ thống hóa chất, các hệ thống vi sinh.
• Ứng dụng trong các hệ thống khai thác tự nhiên, khai thác chất đốt, dầu khí.
• Ứng dụng trong các hệ thống sản xuất thiết bị y tế, thuốc men, mỹ phẫm.

Địa điểm cung cấp van bướm không gioăng chính hãng - chất lượng - giá tốt

Hiện nay các dòng van bướm không gioăng đang được CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu trên thế giới và phân phối tịa thị trường Việt Nam. Thuận Phát Valve chúng tôi là đơn vị chuyên cung cấp các dòng van công nghiệp hàng đầu thị trường hiện nay, các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp chính hãng có đầy đủ giấy tờ như CO - CQ, Catalog,...

Với nhiều năm kinh nghiệm trong ngành, đã đồng hành và phát triển cùng nhiều hệ thống trong và ngoài nước. Chúng tôi cam kết đem lại sự hai lòng cho quý khách hàng trong quá trình mua hàng, sử dụng và bảo hành sản phẩm. Quý khách hàng quan tâm sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Tìm hiểu thêm: Van bướm chịu nhiệt độ cao .
