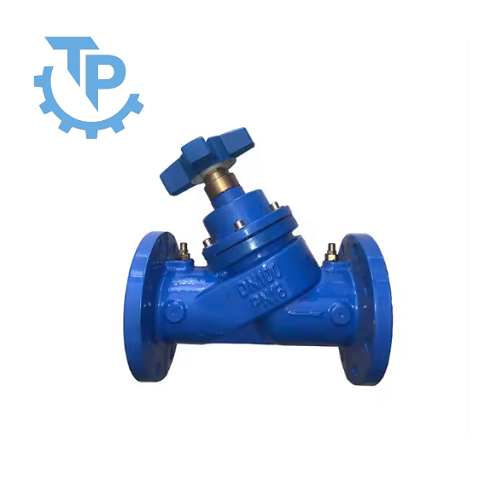

Van cân bằng

I. Thông số kỹ thuật van cân bằng

Nếu bạn từng gặp vấn đề về hệ thống đường ống không đồng đều, ứng dụng không ổn định hay dòng chảy lưu chất trong các nhánh đường ống bị mất cân đối thì van cân bằng chính là giải pháp bạn cần tìm kiếm. Với vai trò là "người điều phối" trong hệ thống, van cân bằng giúp tối ưu hóa hiệu suất vận hành và mang lại sự ổn định tuyệt đối cho toàn bộ quy trình.

II. Giới thiệu chung - Van cân bằng là gì?

Van cân bằng là một thiết bị không thể thiếu trong các hệ thống kỹ thuật hiện đại, đặc biệt là các hệ thống ống dẫn chất lỏng hoặc khí, với vai trò chính là điều chỉnh lưu lượng và áp suất một cách hiệu quả giúp hệ thống vận hành ổn định và đạt hiệu suất tối ưu. Thiết bị này không chỉ giúp cân bằng cân bằng hoạt động của cả hệ thống đường ống mà còn giúp tiết kiệm năng lượng, giảm thiểu sự cố và kéo dài tuổi thọ của hệ thống.

Khi hoạt động, các đường ống hệ thống thường gặp phải tình trạng mất cân bằng lưu lượng, đặc biệt là trong các hệ thống lớn với nhiều nhành phân phối khác nhau. Điều này có thể dẫn đến hiện tượng hoạt động không đồng đều, lưu lượng không đủ vận hành ở từng nhánh, gây ảnh hưởng tiêu cực đến hiệu suất hoạt động và độ bền của các thiết bị. Để giải quyết vấn đề này, van cân bằng đóng vai trò như một "nhạc trưởng" điều hòa toàn bộ hệ thống, đảm bảo mọi bộ phận hoạt động trong trạng thái tối ưu nhất.

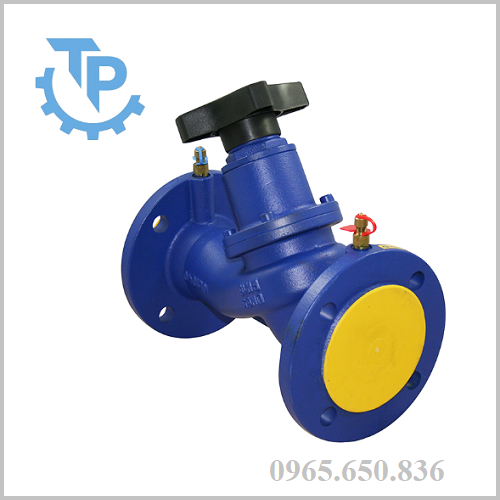

Van cân bằng tĩnh.

Điểm đặc biệt của van cân bằng là khả năng điều chỉnh linh hoạt, với hai loại van chính: van cân bằng tĩnh và van cân bằng động. Khi cân bằng tĩnh phù hợp với các hệ thống có cố định vận hành có điều kiện, thì van cân bằng động lại được thiết kế để tự động thích nghi với sự thay đổi của dòng chuyển động, giúp tối ưu hoá hoạt động trong mọi điều kiện.

Với những lợi ích vượt trội như tiết kiệm chi phí, bảo vệ thiết bị và tăng cường tin cậy cho hệ thống, van cân bằng ngày càng trở thành lựa chọn ưu tiên của các kỹ sư và nhà thầu trong các dự án kỹ thuật hiện đại hiện nay. Đây không chỉ là một sản phẩm kỹ thuật thông thường mà còn là giải pháp toàn diện cho sự ổn định và hiệu quả của mọi hệ thống đường ống.

III. Tính năng và lợi ích khi sử dụng van cân bằng trong hệ thống đường ống

Van cân bằng là giải pháp kỹ thuật vượt trội, được thiết kế nhằm mục đích tối ưu hóa hiệu quả hoạt động của các hệ thống đường ống, từ dân dụng đến công nghiệp. Với nhiều tính năng vượt trội và lợi ích thiết thực, thiết bị này đã và đang trở thành một trong những loại lựa chọn hàng đầu cho các hệ thống yêu cầu cân bằng chính xác về lưu lượng và áp suất dòng chảy.

A. Các tính năng vượt trội của van cân bằng

- Điều chỉnh lưu lượng chính xác: Van cân bằng được thiết kế để kiểm soát và điều chỉnh lưu lượng dòng chảy, thiết bị này giúp duy trì sự ổn định, đảm bảo hiệu quả hoạt động của toàn hệ thống, đặc biệt trong các nhánh tải khác nhau.

- Ổn định dòng chảy hệ thống: Với khả năng điều chỉnh lưu lượng, áp suất ở mọi điều kiện hệ thống, van cân bằng giúp giảm thiểu các vấn đề như búa nước hay tăng áp bất thường, giúp bảo vệ các thiết bị trong hệ thống.

- Hoạt động tự động và linh hoạt: Các dòng cân bằng động được tích hợp công nghệ tiên tiến, có khả năng tự động điều chỉnh theo sự thay đổi của dòng chảy. Điều này giúp hệ thống hoạt động hiệu quả mà không cần thiết phải cài đặt thủ công thường xuyên.

- Chất liệu bền bỉ: Được sản xuất từ ​​các loại vật liệu chất lượng cao như đồng thau, thép không gỉ, hoặc gang đúc, van cân bằng có độ bền cơ học cao, khả năng hoạt động trong mọi môi trường lưu chất.

B. Lợi ích khi sử dụng van cân bằng trong hệ thống đường ống

• Van giúp tối ưu hóa hoạt động hệ thống
• Giúp tiết kiệm năng lượng, tăng hiệu suất, tuổi thọ sử dụng của hệ thống.
• Tăng tính an toàn và kéo dài tuổi thọ các thiết bị hoạt động trên hệ thống.
• Dễ dàng lắp đặt và bảo trì, nhờ vào dạng kết nối ren và mặt bích với cấu tạo đơn giản.
• Van được sản xuất với các tiêu chuẩn kỹ thuật cao, đáp ứng mọi yêu cầu tiêu chuẩn hệ thống.

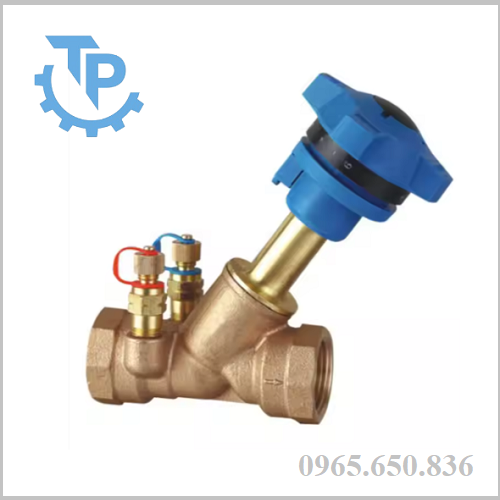

Van cân bằng động.

Với những tính năng vượt trội và lợi ích thiết thực, van cân bằng không chỉ là một thiết bị kỹ thuật mà còn là một giải pháp toàn diện để cải thiện hiệu suất, bảo vệ hệ thống và tối ưu hóa quá trình vận hành. Dòng van này chính là lựa chọn hoàn hảo cho các hệ thống hiện đại đòi hỏi sự cân bằng chính xác với độ tin cậy cao.

IV. Cấu tạo và nguyên lý hoạt động của van cân bằng

Van cân bằng là một thiết bị công nghệ tiên tiến được thiết kế với cấu trúc tối ưu và cơ chế hoạt động thông minh, giúp đảm bảo cân bằng lưu lượng và hiệu suất trong đường ống hệ thống. Với thiết kế hiện đại và chất liệu bền bỉ, van cân bằng không chỉ đảm bảo hiệu suất vượt trội mà còn đáp ứng mọi yêu cầu thấm khe trong các ứng dụng công nghiệp và dân dụng.

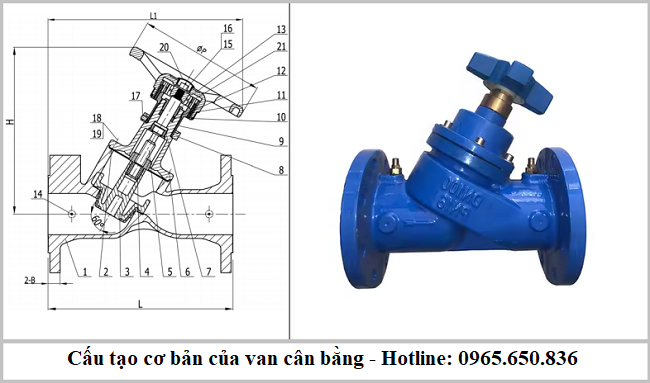

A. Cấu tạo cơ bản của van cân bằng

Van cân bằng được tạo bằng chế độ từ các loại vật liệu chất lượng cao, đảm bảo độ bền và khả năng hoạt động ổn định trong nhiều môi trường điều kiện khác nhau. Các bộ phận chính bao gồm:

- Thân van: Phần thân van được làm từ các chất liệu bền bỉ như thép, gang, đồng hoặc inox được đúc nguyên khối, đảm bảo độ bền cao, khả năng chịu lực và chịu nhiệt tốt. Thân được thiết kế kết nối với đường ông bằng kết nối ren hoặc kết nối mặt bích.

- Trục van: Trục van là một thanh thép không gỉ, có nhiệm vụ kết nối đĩa van với tay quay điều khiển. Chất liệu thép không gỉ giúp trục van có khả năng chống oxy hóa và chống ăn mòn hiệu quả, đảm bảo tuổi thọ lâu dài trong môi trường hoạt động.

- Đĩa van: Đây là bộ phận tiếp xúc trực tiếp với dòng chảy của chất lưu, có vai trò điều tiết lưu chất chất khi đi qua van. Đĩa van có thể nâng lên hoặc hạ xuống, từ đó điều chỉnh lưu lượng và áp suất của dòng chảy.

- Tay quay: Hay còn gọi là bộ phận điều khiển, được chế tạo từ các chất liệu như nhựa, gang hoặc thép. Chức năng của tay quay là đóng hoặc mở van, điều tiết dòng chuyển đi qua hoặc dòng chậm lại.

- Gioăng làm kín: Bộ phận này được đặt ở các vị trí tiếp xúc giữa các bộ phận của van, đảm bảo độ kín tuyệt đối, ngăn chặn rò rỉ chất lưu trữ. Chất liệu của gioăng thường là cao su chịu nhiệt hoặc các vật liệu đặc biệt có khả năng chịu hóa chất.

- Vít điều chỉnh: Vít điều chỉnh có vai trò quan trọng trong công việc điều chỉnh áp lực của van cân bằng khi có chất đi qua. Đây là bộ phận giúp người sử dụng có thể điều chỉnh áp suất định mức tùy theo nhu cầu sử dụng của hệ thống.

B. Nguyên lý hoạt động của van cân bằng

Van cân bằng là thiết bị được sử dụng trong đường ống hệ thống để điều chỉnh và duy trì lưu lượng hoặc áp suất cân bằng ở các nhành đường ống khác nhau trên cùng 1 hệ thống. Nguyên lý hoạt động của dòng van này dựa trên việc kiểm soát dòng chảy bằng cách thay đổi thể tích bên trong van. Các bước hoạt động chính của van cân bằng bao gồm:

Cảm nhận sự chênh lệch áp suất hoặc lưu lượng

Van được thiết kế để xác định áp suất chênh lệch hoặc lưu lượng giữa các nhánh trong hệ thống. Điều này thường được thực hiện thông qua các cảm biến hoặc các thiết bị đo lường.

Điều chỉnh lưu lượng và áp suất

Van cân bằng hoạt động bằng cách điều chỉnh cấu hình cơ sở (như đĩa van hoặc ghế van) để thay đổi diện tích di chuyển của dòng chảy:

• Van cân bằng tĩnh: Người vận hành điều chỉnh van thủ công theo giá trị mong muốn (thường dựa vào kết quả đo áp suất, lưu lượng dòng chảy).
• Van cân bằng tự động: Sử dụng cơ chế điều chỉnh tự động, thường là lò xo hoặc bộ truyền động, để phản ứng với sự thay đổi của áp suất từ đó điều chỉnh lưu lượng cho cân bằng.

Duy trì trạng thái cân bằng

Sau khi điều chỉnh, lưu lượng hoặc áp suất sẽ được cân bằng trong đường ống hệ thống. Van cân bằng có khả năng tự điều chỉnh nếu hệ thống thay đổi có điều kiện (đối với loại van tự động).

V. Các loại van cân bằng cơ bản trên thị trường hiện nay

Van cân bằng là dòng van có đa dạng chủng loại và mẫu mã khác nhau, tùy vào từng dòng van mà ứng dụng của chúng trong các hệ thống đường ống cung khác nhau. Dưới đây chúng ta cùng nhìn qua 1 số dòng van cân bằng cơ bản được sử dụng phổ biến nhất trên thị trường hiện nay.

1. Van cân bằng tĩnh

Van cân bằng tĩnh hay còn được gọi là van cân bằng cơ, đây là dòng van điều chỉnh cơ học bằng tay vặn hoặc tay quay. Người sử dụng có thể điều chỉnh dòng chảy móng muốn tùy theo nhu cầu, tuy nhiên do điều chỉnh bằng tay nên độ chính xác của dòng van này không quá cao.

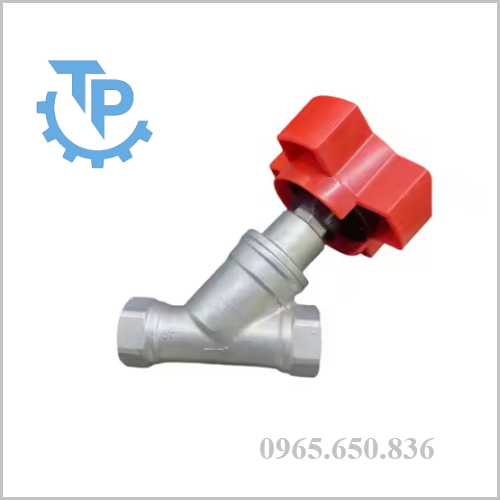

Van cân bằng tay vặn.

2. Van cân bằng động

Van cân bằng động hay còn được gọi là van cân bằng tự động, đây là dòng van có khả năng tự động vận hành nhờ vào chênh lêch áp suất hoặc lưu lượng giữa các nhánh dòng chảy khác nhau. Dòng van này có độ chính xác cao tuy nhin không thể đóng van hoàn toàn như dòng van cân bằng tĩnh.

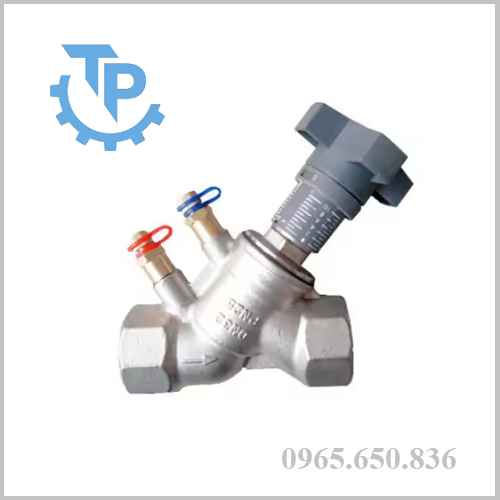

Van cân bằng tự động.

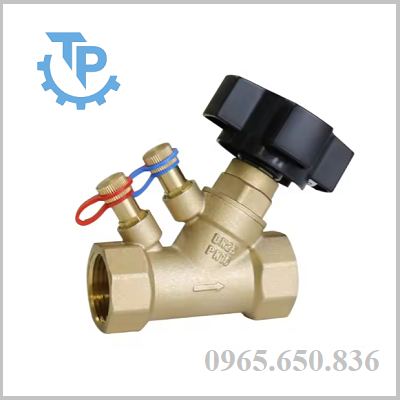

3. Van cân bằng chênh áp

Thông số kỹ thuât Chất liệu: Inox, thép, gang. Dạng van: Van cân bằng áp suất. Dạng kết nối: Kết nối ren, mặt bích. Áp suất làm việc: 3bar – 40bar. Nhiệt độ làm việc: Từ - 20 độ C đến 250 độ C. Môi trường: Nước, khí, hơi nóng, xăng, dầu, hóa chất,... Xuất xứ: Korea, Taiwan, Nhật Bản,...

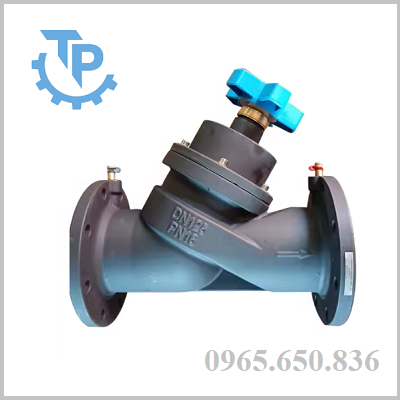

4. Van cân bằng nhiệt áp

Thông số kỹ thuật Chất liệu van: Inox, gang, thép, đồng. Dạng van: Van cân bằng lưu lượng. Kiểu kết nối: nối ren, nố bích. Áp suất làm việc: PN10, PN16. Nhiệt độ: 0 độ C đến 180 độ C. Môi trường: Nước, khí nén, hơi nóng,... Xuất xứ: China, Taiwan, Japan, Korea,...

Các dạng phân loại khác của van cân bằng

- Phân loại theo chất liệu sản xuất van

• Van cân bằng inox
• Van cân bằng nhựa
• Van cân bằng đồng
• Van cân bằng gang
• Van cân bằng thép

- Phân loại theo dạng kết nối van

• Van cân bằng nối ren
• Van cân bằng mặt bích

- Phân loại theo xuất xứ của van

• Van cân bằng Hàn Quốc
• Van cân bằng Đài Loan
• Van cân bằng Nhật Bản
• Van cân bằng Trung Quốc

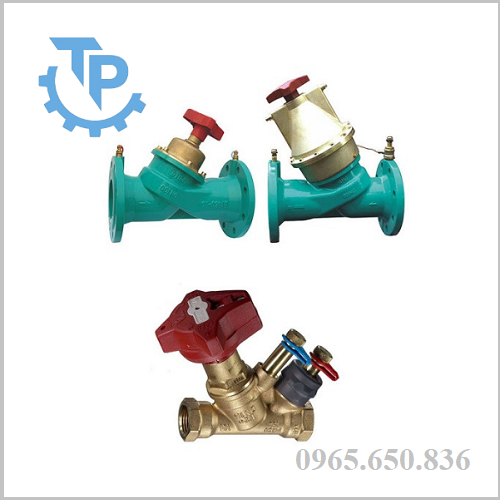

Các dòng van cân bằng.

VI. Đánh giá ưu điểm và nhược điểm của van cân bằng

Van cân bằng ngày càng được nhiều người tiêu dùng và các kỹ sư hệ thống lựa chọn nhờ khả năng đảm bảo sự ổn định và hiệu quả cho hoạt động của hệ thống đường ống. Tuy nhiên, giống như bất kỳ sản phẩm nào, van cân bằng cũng có những ưu điểm nổi bật và một số hạn chế cần cân nhắc trước khi đưa vào sử dụng. Dưới đây là đánh giá chi tiết từ các đơn vị đã sử dụng dòng van này, mời quý vị và các bạn cùng tham khảo.

A. Các ưu điểm của van cân bằng

- Đảm bảo hiệu suất ổn định hệ thống: Một trong những lợi ích lớn nhất khi sử dụng van cân là khả năng duy trì lưu lượng và hiệu suất ổn định giữa các nhánh trong đường ống của hệ thống.

- Tiết kiệm năng lượng: Van cân bằng giúp giảm thiểu tổn thất hiệu suất và ngăn chặn dòng chảy quá mức hoặc thiếu hút.

- Tăng tuổi thọ của thiết bị: Khi áp suất dòng chảy và lưu lượng được duy trì ổn định, các thiết bị liên kết như máy móc, van điều khiển và đường ống ít phải chịu áp lực không đều, giảm nguy cơ hỏng hóc và kéo dài tuổi thọ vận hành toàn bộ hệ thống.

- Dễ dàng điều chỉnh và kiểm soát hoạt động: Với ​​các dòng sản phẩm hiện đại, van cân bằng cho phép điều chỉnh dễ dàng và nhanh chóng để đáp ứng nhu cầu vận hành.

- Ứng dụng đa dạng: Van cân bằng phù hợp cho nhiều lĩnh vực, từ hệ thống HVAC, xử lý nước thải, đến các ngành công nghiệp sản xuất.

B. Một số hạn chế của van cân bằng

• Chi phí đầu tư ban đầu cao hơn so với các loại van khác, van cân bằng có giá thành cao hơn, đặc biệt là các dòng van cân bằng động.
• Công việc lắp đặt và vận hành van cân bằng Hỏi người dùng phải hiểu rõ nhất về kỹ thuật. Nếu không được cài đặt chính xác, van có thể không hoạt động đúng cách hoặc gây ra hiện tượng rò rỉ.
• Van cân bằng có độ bền cao, nhưng để duy trì hiệu suất tốt nhất, người dùng cần thực hiện bảo trì định kỳ.
• Một số dòng van cân bằng, đặc biệt là van động, thường có kích thước lớn hơn và nặng hơn so với các loại van khác, có thể gây khó khăn khi lắp đặt trong không gian hẹp.

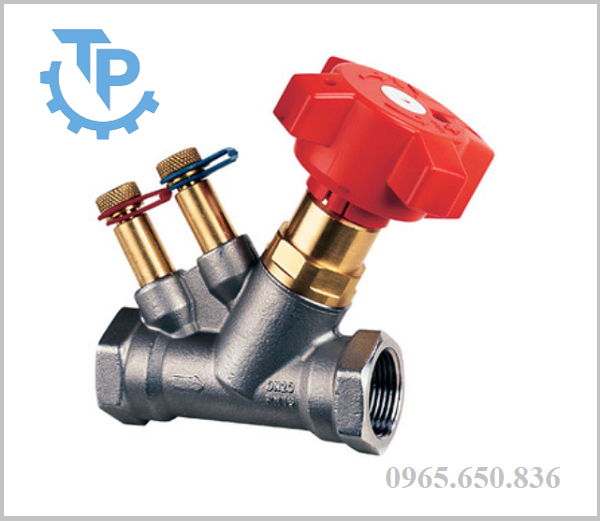

Van cân bằng DN15.

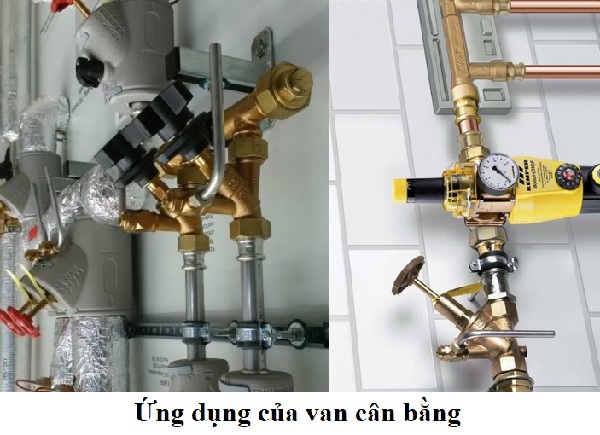

VII. Ứng dụng thực tế của van cân bằng trong các hệ thống đường ống

Van cân bằng là một trong những thiết bị không thể thiếu trong các hệ thống kỹ thuật hiện đại. Với thiết kế tối ưu và hiệu suất vượt trội, sản phẩm này đã chứng tỏ tầm quan trọng của mình trong công việc đảm bảo ổn định và hiệu quả cho các hệ thống đường ống. Dưới đây là những ứng dụng thực tế nổi bật của dòng van này trong các lĩnh vực khác nhau.

- Ứng dụng 1: Sử dụng trong các hệ thống điều hòa nhiệt độ, hệ thống HVAC, hệ thống Chiller, hệ thống thông gió

- Ứng dụng 2: Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị, hệ thống xử lý nước thải.

- Ứng dụng 3: Sử dụng trong các nhà máy nhiệt điện, các nhà máy thủy điện, hệ thống năng lượng từ hơi nước,...

- Ứng dụng 4: Sử dụng trong các hệ thống sản xuất công nghiệp, thực phẩm, dược phẩm, quy trình đóng gói trong các nhà máy,...

- Ứng dụng 5: Sử dụng trong các hệ thống đường ống tưới tiêu nông nghiệp, các hệ thống đường ống nước nhà kính, chăn nuôi, chuồng trại,...

- Ứng dụng 6: Sử dụng trong các hệ thống nước làm mát, hệ thống làm mát máy móc, làm mát truồng trại chăn nuôi,...

VIII. Các lưu ý khi sử dụng van cân bằng trong hệ thống đường ống

Van cân bằng là một thiết bị quan trọng giúp đảm bảo sự ổn định và hiệu suất tối ưu cho hệ thống đường ống. Tuy nhiên, để phát huy tối đa công dụng của sản phẩm và tránh những khó khăn mà người dùng không mong muốn, cần lưu ý một số điểm quan trọng khi lựa chọn, lắp đặt và sử dụng. Dưới đây là khuyến nghị của chúng tôi – nhà cung cấp van cân bằng uy tín, mong muốn hỗ trợ bạn để đạt được hiệu quả tốt nhất.

A. Các lưu ý khi lựa chọn cân bằng phù hợp với hệ thống

Khi lựa chọn van cân bằng cần lưu ý 1 số vấn đề sau để đảm bảo van được lựa chọn phù hợp nhất với hệ thống và nhu cầu sử dụng.

• Lựa chọn kích thước của van cân bằng đúng với kích thước của đường ống hệ thống.
• Lựa chọn chất liệu sản xuất van phù hợp với môi trường hệ thống và dạng lưu chất đường ống.
• Lựa chọn dạng lắp đặt đúng với yêu cầu và tiêu chuẩn lắp đặt của hệ thống.
• Lựa chọn dãi áp suất, nhiệt độ của van phù hợp với các thông số kỹ thuật của đường ống.
• Lựa chọn nhà cung cấp uy tín, sản phẩm thương hiệu chất lượng với giá thành vừa phải theo nhu cầu sử dụng.

B. Các lưu ý khi sử dụng van cân bằng trong hệ thống đường ống

Lưu ý khi lắp đặt van cân bằng

• Hãy chắc chắn rằng việc lắp đặt van được thực hiện theo chỉ dẫn chính xác từ nhà sản xuất. Đặc biệt, cần đảm bảo luồng hướng dẫn phù hợp với chất liệu hoặc khí cụ trong hệ thống.
• Van cân bằng nên được gắn ở các điểm cần kiểm soát lưu lượng hoặc thực hiện một cách chính xác, cân nhắc tại đầu vào hoặc đầu ra của các nhánh trong hệ thống.
• Trước khi lắp đặt, hãy làm sạch đường ống để tránh kiềm hoặc chất gây ảnh hưởng đến hoạt động của xe tải.

Cài đặt và sử dụng van cân bằng

- Hiệu chỉnh ban đầu: Sau khi lắp đặt, cần thực hiện hiệu chỉnh cân bằng để đảm bảo lưu lượng và áp suất đạt mức mong muốn. Đối với các dòng van tự động, hệ thống cần được kiểm tra để đảm bảo van tự động điều chỉnh chính xác.

- Giám sát thường xuyên: Trong quá trình vận hành, cần theo dõi các thông số thực hiện và lưu lượng thông số để phát hiện phù hợp bất kỳ trường hợp nào.

Bảo trì và kiểm tra định kỳ

• Thực hiện bảo trì cân bằng theo khuyến nghị của các nhà sản xuất, thường là từ 6 tháng đến 1 năm tùy vào điều kiện hoạt động.
• Kiểm tra tra và làm sạch các bộ phận bên trong van, đặc biệt là van đĩa và van để loại bỏ phân tích tích tụ.
• Đảm bảo rằng van không bị rò rỉ, các vít điều chỉnh và trục van vẫn hoạt động.

Việc sử dụng van cân bằng đúng cách không chỉ đảm bảo hiệu quả vận hành mà còn giúp kéo dài tuổi thọ của thiết bị và tiết kiệm chi phí bảo trì. Là nhà cung cấp, Thuận Phát Valve chúng tôi luôn sẵn sàng hỗ trợ bạn về lựa chọn, lắp đặt và bảo trì cân bằng. Hãy liên hệ với chúng tôi để được tư vấn chi tiết hơn, đảm bảo hệ thống của bạn luôn vận hành ổn định và hiệu quả.

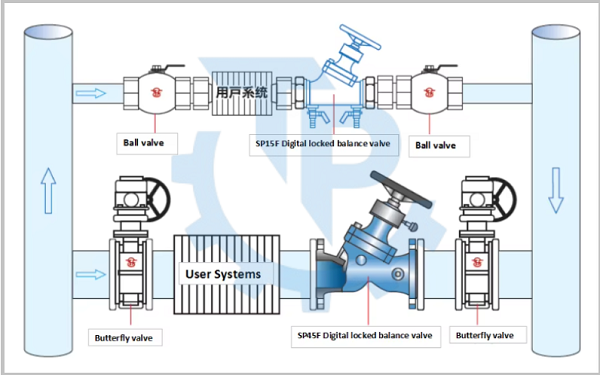

Vị trí lắp đặt van cân bằng.

C. Cách điều chỉnh van cân bằng

Sau khi van cân bằng được lắp vào hệ thống đường ống, việc điều chỉnh đúng cách rất quan trọng để đảm bảo hiệu quả hoạt động.

• Cần kiểm tra hiệu suất và lưu lượng trong hệ thống để xác định các thông số cần điều chỉnh.
• Điều chỉnh van cân bằng bằng cách xoay núm hoặc vít điều chỉnh để đạt được lượng lưu trữ cần thiết theo yêu cầu thiết kế.
• Sau khi điều chỉnh, cần theo dõi hoạt động của hệ thống trong một khoảng thời gian nhất định để đảm bảo không xảy ra sự cố, đồng thời kiểm tra lại nếu cần.
• Việc ghi lại các điều chỉnh thông số và bảo trì định kỳ sẽ giúp duy trì hiệu suất của hệ thống
