Van điện từ khí nén 4V230-08

I. Mô tả chi tiết về van điện từ 4V230-08

Van điện từ khí nén 4V230-08 là thiết bị điều khiển hướng dòng khí bằng tín hiệu điện, thường được sử dụng để điều khiển hoạt động của xy lanh trong hệ thống khí nén. Khác với suy nghĩ đơn giản chỉ là “đóng/mở”, thực tế van này đóng vai trò như một bộ điều phối trung tâm, quyết định hướng đi của dòng khí vào các cổng A, B để tạo ra chuyển động tiến lùi của cơ cấu chấp hành.

Trong vận hành thực tế, 4V230-08 hoạt động như bộ não điều hướng khí, nơi mọi tín hiệu điều khiển từ PLC hoặc công tắc điện đều được chuyển thành hành động cơ học. Khi cấp điện cho coil, van sẽ chuyển trạng thái, thay đổi đường đi của khí nén, từ đó điều khiển chính xác chuyển động của xy lanh. Nhờ cơ chế này, toàn bộ quá trình vận hành có thể được tự động hóa và kiểm soát chặt chẽ.

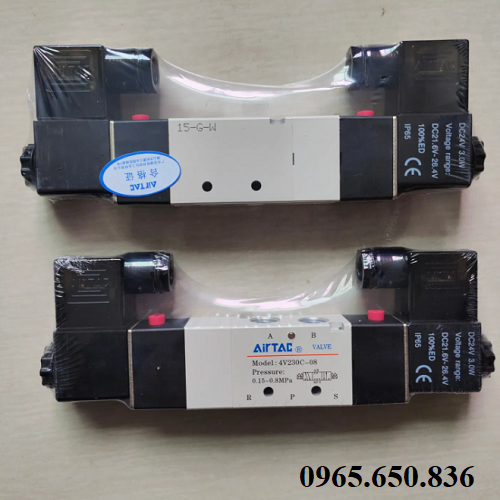

Van điện từ 4V230-08.

So với các dòng van nhỏ hơn như 4V210 hoặc 4V220, 4V230-08 nổi bật ở lưu lượng lớn hơn và khả năng cấp khí mạnh hơn, giúp xy lanh hoạt động nhanh, ổn định và ít bị hụt áp. Đây là lựa chọn phù hợp cho các hệ thống yêu cầu tốc độ cao, tải lớn hoặc vận hành liên tục, nơi mà hiệu suất của van ảnh hưởng trực tiếp đến toàn bộ dây chuyền.

A. Chi tiết thông số kỹ thuật van điện từ khí nén 4V230-08

Thông số có thể thay đổi tùy theo hãng sản xuất và phiên bản coil, cần kiểm tra kỹ trước khi lắp đặt để đảm bảo phù hợp với hệ thống thực tế.

• Tên sản phẩm: Van điện từ khí nén 4V230-08.
• Loại van: Van điện từ điều khiển khí nén.
• Kiểu van: 5 cửa 2 vị trí (5/2).
• Kích thước cổng: 1/4” (ren PT/NPT/G tùy tiêu chuẩn).
• Áp suất làm việc: 0.15 – 0.8 MPa.
• Áp suất tối đa: 1.0 MPa.
• Nhiệt độ làm việc: -5 ~ 60°C.
• Điện áp coil: 12VDC, 24VDC, 110VAC, 220VAC.
• Công suất coil: 3W – 5W (DC), 5VA – 8VA (AC).
• Thời gian đáp ứng: ≤ 0.05 giây.
• Lưu lượng khí: ~1000 – 1500 L/phút.
• Môi chất sử dụng: Khí nén đã lọc sạch.
• Kiểu điều khiển: Điện từ (solenoid).
• Kiểu hồi: Lò xo hồi hoặc 2 coil.
• Cấp bảo vệ coil: IP65.
• Vật liệu thân: Hợp kim nhôm.
• Vật liệu gioăng/phớt: NBR hoặc tương đương.
• Thương hiệu: Airtac, STNC, SNS hoặc tương đương.
• Xuất xứ: Đài Loan / Trung Quốc.
• Tình trạng: Mới 100%.
• Nhà cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: Bảo hành từ 6 – 12 tháng.

B. Ý nghĩa model 4V320-08 tron tên van điện từ

Mã sản phẩm 4V230-08 không chỉ là tên gọi mà còn thể hiện đầy đủ đặc điểm cấu tạo và thông số kỹ thuật của van. Việc hiểu rõ từng ký hiệu giúp người dùng lựa chọn đúng loại van phù hợp với hệ thống, đồng thời tránh nhầm lẫn khi thay thế hoặc lắp đặt.

4 – Số cửa của van: Thể hiện van có 5 cổng khí (thường ký hiệu 4/2 hoặc 5/2), bao gồm cổng cấp khí (P), hai cổng làm việc (A, B) và hai cổng xả (R, S), cho phép điều khiển linh hoạt dòng khí.

V – Ký hiệu van (Valve): Là viết tắt của Valve, dùng để обознач loại thiết bị là van điều khiển khí nén, phân biệt với các dòng thiết bị khí nén khác trong cùng hệ thống.

2 – Số vị trí làm việc: Là biểu thị van có 2 trạng thái hoạt động, tương ứng với hai vị trí đóng/mở hoặc đảo chiều, giúp điều khiển chuyển động tiến – lùi của xy lanh một cách chính xác.

30 – Kích thước và lưu lượng van: Đại diện cho kích thước thân van lớn hơn dòng 210 và 220, cho phép lưu lượng khí lớn hơn, phù hợp với các hệ thống yêu cầu tốc độ cao hoặc xy lanh có kích thước lớn.

08 – Kích thước ren kết nối: Tương ứng với ren 1/4, là chuẩn kết nối phổ biến trong hệ thống khí nén, giúp van dễ dàng lắp đặt và tương thích với nhiều loại phụ kiện và thiết bị khác.

II. Vai trò thực tế của van điện từ khí nén 4V230-08 trong hệ thống

Trong hệ thống khí nén, van điện từ 4V230-08 không chỉ là thiết bị đóng/mở đơn thuần mà đóng vai trò trung tâm điều khiển dòng khí, ảnh hưởng trực tiếp đến hiệu suất và độ ổn định của toàn bộ hệ thống. Việc lựa chọn và sử dụng đúng loại van sẽ quyết định cách hệ thống vận hành trong thực tế.

• Van 4V230-08 có nhiệm vụ phân phối và đảo chiều dòng khí vào các cổng A, B, từ đó điều khiển xy lanh thực hiện chuyển động tiến – lùi một cách chính xác và ổn định.
• Lưu lượng khí qua van quyết định tốc độ di chuyển của xy lanh, nếu van có lưu lượng không phù hợp sẽ khiến xy lanh chạy chậm, giật hoặc không đạt hiệu suất mong muốn.
• Van hoạt động ổn định và chuyển trạng thái nhanh sẽ giúp xy lanh di chuyển đúng hành trình, đúng thời điểm, đảm bảo độ chính xác trong các hệ thống tự động hóa.
• Nếu van hoạt động không ổn định hoặc cấp khí không đều, xy lanh và các thiết bị liên quan sẽ bị mài mòn nhanh hơn, làm giảm tuổi thọ toàn bộ hệ thống.

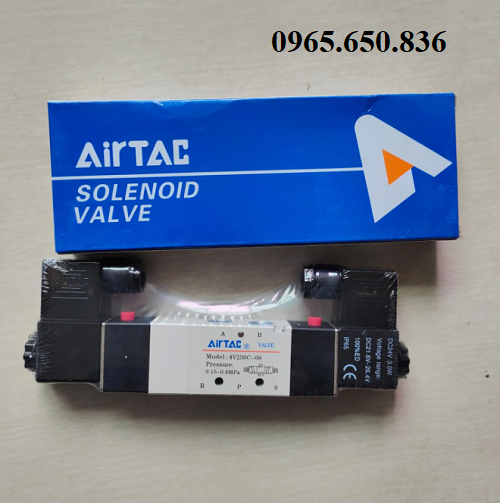

Van khí nén điện từ 4V230-08.

III. So sánh van điện từ 4V210 – 4V220 – 4V230 trong thực tế sử dụng

Trong dòng van điện từ khí nén 4V series, các model 4V210, 4V220 và 4V230 đều có cấu tạo và nguyên lý hoạt động tương tự nhau, tuy nhiên lại khác biệt rõ rệt về lưu lượng, kích thước và khả năng đáp ứng hệ thống. Việc lựa chọn đúng model không chỉ giúp hệ thống hoạt động ổn định mà còn tối ưu tốc độ và hiệu suất vận hành.

>>> Van điện từ khí nén 4V230-08 là thiết bị đóng vai trò then chốt trong việc điều khiển và tối ưu hiệu suất của hệ thống khí nén. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như lựa chọn đúng model phù hợp sẽ giúp hệ thống vận hành ổn định, chính xác và bền bỉ theo thời gian. Đặc biệt, với các hệ thống yêu cầu lưu lượng lớn và tốc độ cao, 4V230-08 là lựa chọn đáng cân nhắc để đảm bảo hiệu quả làm việc tối ưu.

Để đảm bảo chất lượng và hiệu suất sử dụng, việc lựa chọn đơn vị cung cấp uy tín là yếu tố không thể bỏ qua. Thuận Phát Valve là địa chỉ chuyên cung cấp các dòng van điện từ khí nén chính hãng, đa dạng mẫu mã và luôn sẵn kho. Với kinh nghiệm thực tế trong ngành, Thuận Phát không chỉ cung cấp sản phẩm mà còn hỗ trợ tư vấn kỹ thuật, giúp lựa chọn đúng thiết bị phù hợp với từng hệ thống cụ thể, đảm bảo vận hành ổn định và tối ưu chi phí lâu dài.
