Van khí nén 4R210-08

I. Tìm hiểu chi tiết - Van khí nén 4R210-08 là gì?

Van khí nén 4R210-08 là dòng van van kéo rút tay nhả đảo chiều điều khiển bằng nút nhấn (push button), hoạt động hoàn toàn bằng cơ học, cho phép người vận hành kiểm soát dòng khí nén một cách trực tiếp và tức thời. Khi nhấn nút, van sẽ chuyển trạng thái để dẫn khí đến cơ cấu chấp hành như xy lanh và khi thả tay, van tự động hồi về vị trí ban đầu nhờ lò xo. Đây là loại van rất phổ biến trong các thao tác test hệ thống, điều khiển nhanh hoặc các ứng dụng không cần dùng điện.

Điểm nổi bật trong thiết kế của van 4R210-08 nằm ở cơ chế nút nhấn phản hồi nhanh, giúp thao tác nhấn là chạy – thả là dừng diễn ra gần như tức thì, không có độ trễ. Thiết kế này mang lại cảm giác điều khiển trực tiếp, rất phù hợp cho việc kiểm tra hoạt động của xy lanh hoặc sử dụng trong các cơ cấu cần phản ứng nhanh theo thao tác của người vận hành.

Van điều khiển khí nén 4R210-08.

Ngoài ra, van được thiết kế với thân nhôm nhỏ gọn, kết cấu đơn giản nhưng chắc chắn, tích hợp sẵn lò xo hồi bên trong giúp đảm bảo độ ổn định và độ bền cao trong quá trình sử dụng. Kích thước ren 1/4” tiêu chuẩn giúp dễ dàng lắp đặt vào nhiều hệ thống khí nén khác nhau, đồng thời tối ưu không gian bố trí trong các cụm máy nhỏ hoặc module tự động hóa.

A. Chi tiết thông số kỹ thuật van khí nén 4B210-08

Phần thông số kỹ thuật của van khí nén 4R210-08 cung cấp cái nhìn tổng quan về khả năng làm việc, độ bền và mức độ phù hợp của thiết bị trong từng hệ thống cụ thể. Thông qua các thông số như áp suất, lưu lượng, kích thước ren và cơ cấu điều khiển, người dùng có thể dễ dàng đánh giá và lựa chọn đúng loại van phù hợp với nhu cầu sử dụng. Việc nắm rõ các thông số này không chỉ giúp tối ưu hiệu suất vận hành mà còn hạn chế các lỗi kỹ thuật trong quá trình lắp đặt và sử dụng thực tế.

• Tên sản phẩm: Van khí nén 4R210-08.
• Loại van: Van cơ khí điều khiển bằng nút nhấn (push button).
• Kiểu van: 4 cửa 2 vị trí (4/2).
• Kích thước cổng: 1/4” (ren PT/NPT/G tùy tiêu chuẩn).
• Áp suất làm việc: 0.15 – 0.8 MPa.
• Áp suất tối đa: 1.0 MPa.
• Nhiệt độ làm việc: -5 ~ 60°C.
• Lưu lượng khí: ~800 – 1200 L/phút.
• Môi chất sử dụng: Khí nén đã lọc sạch.
• Cơ cấu điều khiển: Nút nhấn (nhấn – nhả hồi lò xo).
• Kiểu hồi: Lò xo hồi tự động.
• Vật liệu thân: Hợp kim nhôm.
• Vật liệu gioăng/phớt: NBR hoặc tương đương.
• Thương hiệu: Airtac, STNC, SNS hoặc tương đương.
• Xuất xứ: Đài Loan / Trung Quốc.
• Tình trạng: Mới 100%.
• Nhà cung cấp: Thuận Phát Valve.
• Bảo hành: Từ 6 – 12 tháng.

B. Ký hiệu 4R210-08 của van khí nén là gì?

Ký hiệu 4R210-08 không chỉ là mã sản phẩm mà còn thể hiện rõ cấu trúc và đặc điểm kỹ thuật của van. Việc hiểu đúng từng ký hiệu sẽ giúp người dùng lựa chọn chính xác loại van phù hợp với hệ thống khí nén, đồng thời tránh nhầm lẫn khi lắp đặt hoặc thay thế.

- 4 Số cửa của van: Biểu thị van có 4 cổng khí gồm cổng cấp (P), hai cổng làm việc (A, B) và cổng xả (R/S), cho phép điều khiển dòng khí linh hoạt giữa các hướng khác nhau.

- R Dạng điều khiển (nút nhấn): Đại diện cho cơ chế điều khiển bằng nút nhấn (push button), giúp người vận hành thao tác nhanh, nhấn là hoạt động và nhả ra sẽ tự động hồi về trạng thái ban đầu.

- 2 Số vị trí làm việc: Cho biết van có 2 trạng thái hoạt động, tương ứng với hai vị trí của nút nhấn, giúp chuyển đổi hướng dòng khí để điều khiển xy lanh tiến hoặc lùi.

- 10 Kích thước thân van (size): Là ký hiệu tiêu chuẩn của thân van, thể hiện khả năng lưu lượng và kích thước tổng thể phù hợp với các hệ thống khí nén phổ biến hiện nay.

- 08 Kích thước ren kết nối: Tương ứng với ren 1/4, là kích thước rất thông dụng, giúp van dễ dàng lắp đặt và kết nối với các thiết bị như xy lanh, ống khí và phụ kiện trong hệ thống.

II. Cấu tạo và nguyên lý hoạt động van khí nén 4R210-08

Van khí nén 4R210-08 được thiết kế theo dạng nút nhấn cơ học, tối ưu cho các thao tác điều khiển nhanh và trực tiếp trong hệ thống khí nén. Với cấu trúc đơn giản nhưng hiệu quả, dòng van này vừa đảm bảo độ bền, vừa mang lại khả năng phản hồi tức thì khi vận hành. Để hiểu rõ cách thiết bị hoạt động, cần nắm được cấu tạo bên trong và nguyên lý vận hành đặc trưng của van.

A. Cấu tạo của van khí nén 4R210-08

Van 4R210-08 có cấu trúc gọn gàng, được thiết kế tối ưu cho thao tác nhanh và độ bền cao trong môi trường công nghiệp.

• Thân van hợp kim nhôm: Thân van được làm từ nhôm chất lượng cao, có khả năng chịu áp lực tốt, chống ăn mòn và giúp giảm trọng lượng tổng thể, thuận tiện cho việc lắp đặt trong nhiều vị trí khác nhau.
• Nút nhấn cơ khí: Là bộ phận điều khiển chính, cho phép người vận hành tác động trực tiếp để thay đổi trạng thái van, thiết kế tối ưu giúp thao tác nhẹ, phản hồi nhanh và ít bị kẹt trong quá trình sử dụng.
• Lò xo hồi bên trong: Được tích hợp để đưa van trở về trạng thái ban đầu sau khi nhả nút, đảm bảo chu trình hoạt động ổn định và giúp van luôn sẵn sàng cho lần thao tác tiếp theo.
• Hệ thống cổng khí (P, A, B, R, S): Bao gồm cổng cấp khí, cổng làm việc và cổng xả, được bố trí khoa học giúp dòng khí lưu thông hiệu quả, đảm bảo khả năng điều khiển chính xác cho xy lanh và các thiết bị chấp hành.

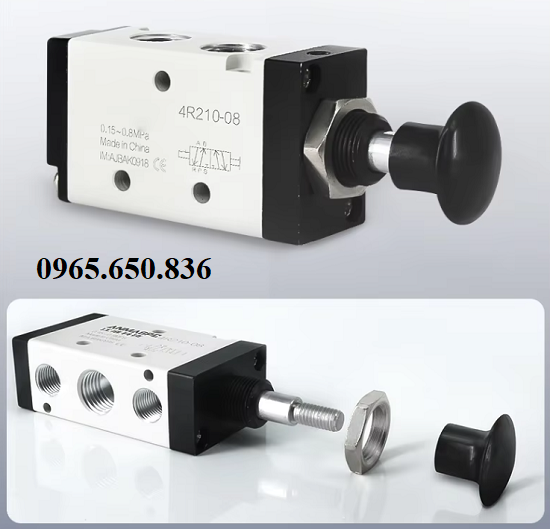

Cấu tạo van khí nén 4R210-08.

B. Nguyên lý hoạt động của van khí nén 4R210-08

Van 4R210-08 hoạt động dựa trên cơ chế nút nhấn kết hợp lò xo hồi, cho phép điều khiển dòng khí theo thao tác trực tiếp của người vận hành. Khi người dùng nhấn nút, cơ cấu bên trong van sẽ thay đổi vị trí, dẫn khí từ cổng cấp (P) sang một trong hai cổng làm việc (A hoặc B), đồng thời xả khí ở phía còn lại. Điều này giúp xy lanh hoặc thiết bị chấp hành thực hiện chuyển động ngay lập tức.

Khi người vận hành thả tay, lò xo hồi sẽ đưa van trở về trạng thái ban đầu, đảo chiều dòng khí và khiến cơ cấu chấp hành quay về vị trí cũ. Nhờ nguyên lý này, van 4R210-08 có khả năng phản hồi nhanh, điều khiển chính xác theo từng thao tác, rất phù hợp cho các ứng dụng cần kiểm tra, reset hoặc vận hành thủ công trong hệ thống khí nén.

III. Khi nào nên dùng van khí nén 4R210-08 thay vì van gạt hoặc van điện từ?

Trong thực tế vận hành, không phải lúc nào van điện từ hay van gạt tay cũng là lựa chọn tối ưu. Có nhiều tình huống yêu cầu phản hồi nhanh, thao tác trực tiếp và không phụ thuộc điện, lúc này van nút nhấn 4R210-08 thể hiện rõ lợi thế của mình.

• Van 4R210-08 cho phép nhấn để kích hoạt ngay lập tức, giúp kỹ thuật viên kiểm tra hoạt động của xy lanh hoặc thiết bị mà không cần đấu nối điện hay cấu hình hệ thống phức tạp.
• Trong một số cơ cấu máy, việc nhấn van để đưa hệ thống về trạng thái ban đầu giúp xử lý lỗi nhanh, tránh gián đoạn dây chuyền và giảm thời gian chờ xử lý sự cố.
• Cơ chế nhấn – nhả giúp van phản hồi gần như ngay lập tức, phù hợp với các thao tác cần độ chính xác cao và phản ứng nhanh theo hành động của người vận hành.
• Van 4R210-08 là lựa chọn phù hợp cho các hệ thống không yêu cầu tự động hoàn toàn, nơi người vận hành cần can thiệp trực tiếp để điều khiển từng bước hoạt động của máy.

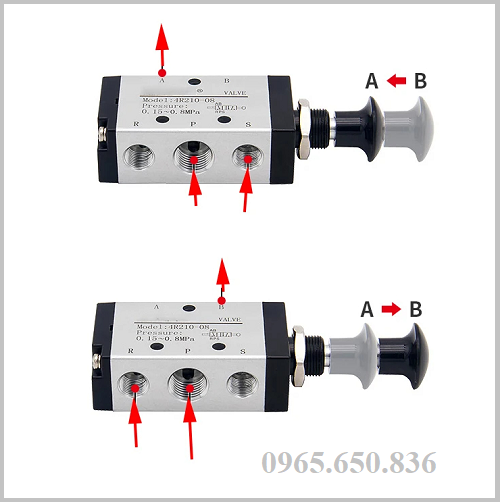

Van 4R210-08 khí nén.

IV. Điểm khác nhau nữa van khí nén 4R210-08, 4H210 và van điện từ khí nén

Trong hệ thống khí nén, ba dòng van điều khiển phổ biến nhất hiện nay là van nút nhấn 4R, van gạt tay 4H và van điện từ. Mỗi loại đều có nguyên lý vận hành và mục đích sử dụng riêng, phù hợp với từng điều kiện thực tế khác nhau. Việc hiểu rõ sự khác biệt sẽ giúp lựa chọn đúng loại van, tránh lãng phí và tối ưu hiệu quả vận hành.

- Van 4R (nút nhấn) – Điều khiển tức thời, phản hồi nhanh: Van 4R sử dụng cơ chế nút nhấn, khi nhấn sẽ kích hoạt dòng khí và khi thả ra sẽ tự động hồi về nhờ lò xo, rất phù hợp cho thao tác nhanh, test hệ thống hoặc điều khiển tức thời.

- Van 4H (gạt tay) – Điều khiển giữ trạng thái, thao tác linh hoạt: Van 4H hoạt động bằng tay gạt, có thể giữ nguyên trạng thái sau khi gạt mà không cần giữ lực, phù hợp với các hệ thống cần duy trì trạng thái làm việc ổn định trong thời gian dài.

- Van điện từ – Điều khiển tự động, tích hợp hệ thống: Van điện từ sử dụng tín hiệu điện để đóng/mở, có thể kết nối với PLC hoặc hệ thống điều khiển, phù hợp với dây chuyền tự động hóa yêu cầu vận hành liên tục và chính xác.

- Về mức độ tự động hóa: Van 4R và 4H đều là điều khiển thủ công, phụ thuộc vào người vận hành, trong khi van điện từ cho phép tự động hóa hoàn toàn, giảm nhân công và tăng độ chính xác trong hệ thống lớn.

- Về ứng dụng thực tế: Van 4R phù hợp cho test nhanh và thao tác tức thời, van 4H phù hợp cho điều khiển thủ công ổn định, còn van điện từ là lựa chọn bắt buộc trong các hệ thống tự động hóa công nghiệp.

V. Mua van khí nén 4R210-08 chính hãng ở đâu?

Trong hệ thống khí nén, việc lựa chọn đúng nhà cung cấp không chỉ dừng lại ở yếu tố giá mà còn liên quan trực tiếp đến độ ổn định và tuổi thọ thiết bị. Với dòng van 4R210-08, nếu chọn sai loại hoặc sản phẩm kém chất lượng, hệ thống rất dễ gặp lỗi như rò khí, kẹt nút nhấn hoặc hoạt động không chính xác trong quá trình vận hành.

Thuận Phát Valve là đơn vị chuyên cung cấp van khí nén với kinh nghiệm thực tế trong nhiều hệ thống khác nhau. Điểm khác biệt nằm ở việc không chỉ cung cấp sản phẩm mà còn tư vấn đúng theo nhu cầu sử dụng, giúp lựa chọn chính xác loại van phù hợp cho từng mục đích như test hệ thống, điều khiển nhanh hay lắp đặt trong máy.

Bên cạnh đó, nguồn hàng tại Thuận Phát luôn được duy trì sẵn kho với nhiều cấu hình khác nhau, giúp đáp ứng nhanh các yêu cầu thay thế hoặc lắp đặt gấp. Điều này đặc biệt quan trọng trong môi trường sản xuất, nơi thời gian dừng máy có thể ảnh hưởng trực tiếp đến tiến độ và chi phí vận hành.
