Van khí nén

Hiện nay việc điều khiển vận hành của thiết bị hay đường ống bằng năng lượng khí nén đã không còn quá xa lạ, việc sử dụng năng lượng khí nén để vận hành các thiết bị đường ống công nghiệp đem lại nhiều lợi ích so với các nguồn năng lượng khác như điện năng. Chính vì vậy mà các thiết bị điều khiển khí nén đang ngày càng được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, đặc biệt với các hệ thống tự động hóa có yêu cầu cao về khả năng tự động vận hành.

Trong bài viết này chúng ta cùng tìm hiểu về 1 dòng van quan trọng không thể thiếu trong mọi hệ thống khí nén Van khí nén. Dưới đây là các chi tiết về dòng van này, cấu tạo, nguyên lý hoạt động, các dòng van khí nén phổ biến hàng đầu hiện nay. Chi tiết của từng mục mời các bạn cùng theo dõi chi tiết bài viết này.

I. Van khí nén là gì? – Khái niệm về van khí nén

Van khí nén hay còn được gọi là van điện từ khí nén (solenoid valve), là thiết bị quan trọng trong các hệ thống sử dụng khí nén để vận hành. Chức năng chính của chúng là chia, phân phối và điều tiết lưu lượng khí nén trong đường ống cũng như trong các thiết bị truyền động. Nhờ khả năng điều khiển chính xác, van khí nén giúp đảm bảo hệ thống khí hoạt động ổn định, tiết kiệm năng lượng và nâng cao hiệu quả vận hành.

Điểm đặc biệt của van khí nén là chúng có rất nhiều dòng sản phẩm khác nhau, từ van 2/2, 3/2, 5/2 cho đến các loại van đảo chiều hay van tiết lưu. Mỗi loại được thiết kế để đáp ứng một nhu cầu cụ thể, từ đóng mở đơn giản đến điều tiết dòng khí phức tạp. Chính vì vậy, việc lựa chọn đúng loại van khí nén phù hợp với yêu cầu kỹ thuật và đặc điểm hệ thống là yếu tố cực kỳ quan trọng.

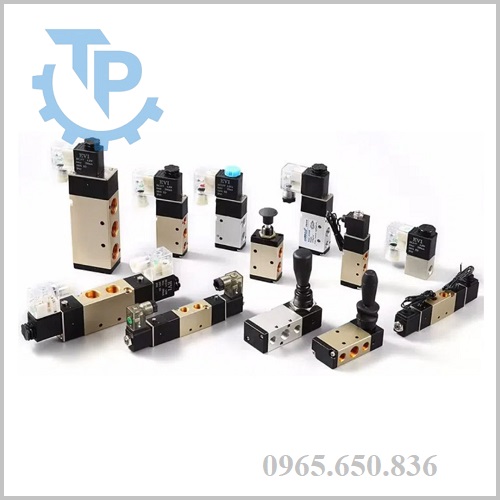

Van khí nén điện từ.

Có thể nói, van khí nén là bộ não điều khiển của hệ thống khí nén, nơi mà từng thao tác đóng, mở, phân phối, ngắt dòng khí đều ảnh hưởng trực tiếp đến hiệu quả vận hành của toàn bộ thiết bị. Trong các phần tiếp theo, chúng ta sẽ cùng tìm hiểu chi tiết hơn về đặc điểm từng loại van, cách lựa chọn và ứng dụng thực tế trong công nghiệp.

A. Tác dụng của van khí nén trong công nghiệp

Van khí nén đóng vai trò như công cụ trung tâm điều khiển và phân phối khí nén trong hệ thống, đảm bảo các thiết bị hoạt động nhịp nhàng và chính xác. Trong môi trường công nghiệp, tác dụng của van khí nén được thể hiện rõ ở ba khía cạnh sau:

- Điều khiển hướng dòng khí: Van khí nén cho phép phân chia và dẫn hướng khí nén đến nhiều vị trí khác nhau trong hệ thống. Nhờ đó, một nguồn khí duy nhất có thể phục vụ cho nhiều thiết bị cùng lúc, giúp tăng tính linh hoạt, tiết kiệm không gian đường ống và tối ưu hiệu suất vận hành.

- Điều tiết lưu lượng và áp suất: Ngoài khả năng chuyển hướng, van khí nén còn giúp kiểm soát chính xác lưu lượng và áp lực của dòng khí. Đây là yếu tố quan trọng để đảm bảo xi lanh, động cơ khí nén hoặc các thiết bị chấp hành khác vận hành ổn định, đúng tốc độ và lực tác động cần thiết.

- Đảm bảo an toàn và tối ưu năng lượng: Bằng việc ngăn chặn sự rò rỉ khí và duy trì áp lực ổn định, van khí nén góp phần bảo vệ hệ thống khỏi hỏng hóc, giảm thiểu tổn thất năng lượng, đồng thời kéo dài tuổi thọ cho các thiết bị sử dụng khí nén.

Có thể thấy, van khí nén không chỉ đơn thuần là bộ phận đóng – mở mà còn là yếu tố quyết định đến sự chính xác, hiệu quả và độ bền của toàn bộ hệ thống khí nén trong công nghiệp.

II. Cấu tạo và nguyên lý hoạt động của van khí nén

Van điện từ khí nén là dòng van được sử dụng khá phổ biến trong các hệ thống đường ống công nghiệp hiện nay, đặc biệt có thể thấy dòng van này được ứng dụng rất nhiều trong các thiết bị khí nén. Cũng vì vậy mà chúng có đa dạng các chủng loại mẫu mã khác nhau để phù hợp lắp đặt với nhiều dạng thiết bị khác nhau. Nhưng nhìn chung cấu tạo và nguyên lý hoạt động của chúng không có quá nhiều thay đổi.

A. Cấu tạo chung van khí nén

Một van khí nén thường được cấu tạo từ ba thành phần chính:

- Thân van: Là bộ phận chính chứa các cửa khí (cửa vào, cửa ra, cửa xả). Tùy từng loại van (2/2, 3/2, 4/2, 5/2, 5/3), thân van sẽ có số lượng cửa khác nhau.

- Đầu điện (cuộn coil): Khi cấp nguồn điện 24V, 110V hoặc 220V, cuộn coil sinh ra từ trường tác động đến lõi van, giúp đóng hoặc mở cửa khí.

- Trục van & lò xo hồi: Trục nối giữa coil và thân van, truyền lực đóng/mở cửa khí. Lò xo giúp van trở về trạng thái ban đầu khi ngắt điện.

Catalog van điện từ khí nén.

Tùy theo chức năng, mỗi dòng van sẽ có cấu trúc cửa khác nhau:

• Van 2/2: 2 cửa (1 vào, 1 ra), 2 vị trí.
• Van 3/2: 3 cửa (1 vào, 1 ra, 1 xả), 2 vị trí.
• Van 4/2: 4 cửa, 2 vị trí, thường dùng cho xi lanh tác động đơn.
• Van 5/2: 5 cửa, 2 vị trí, dùng cho xi lanh tác động kép.
• Van 5/3: 5 cửa, 3 vị trí, cho phép dừng xi lanh tại vị trí trung gian.

B. Nguyên lý hoạt động van khí nén

Nguyên lý làm việc của van khí nén dựa trên sự tác động của từ trường và khí nén:

- Trạng thái bình thường: Khi chưa cấp điện, lò xo giữ lõi van ở vị trí mặc định. Các cửa khí sẽ đóng hoặc mở tùy theo loại van (thường mở – NO hoặc thường đóng – NC).

- Khi cấp điện: Dòng điện đi qua coil sinh ra từ trường, hút lõi van dịch chuyển. Sự dịch chuyển này thay đổi trạng thái các cửa khí cửa vào nối thông với cửa ra, hoặc cửa ra nối với cửa xả.

- Điều khiển xi lanh và động cơ khí nén: Với các van nhiều cửa (4/2, 5/2, 5/3), khí nén được phân phối luân phiên đến hai đầu xi lanh, giúp piston di chuyển tiến/lùi, hoặc dừng lại ở vị trí trung gian (với van 5/3).

Nguyên lý hoạt động của van điện từ khí nén.

Nhờ cấu tạo này, van khí nén không chỉ điều hướng mà còn điều tiết chính xác lưu lượng và áp lực khí, đảm bảo xi lanh, động cơ hoặc các thiết bị chấp hành khí nén hoạt động theo đúng chu kỳ và tốc độ mong muốn.

III. Phân loại các dòng van khí nén phổ biến trên thị trường hiện nay

Van điện từ khí nén được sản xuất với nhiều chủng loại và thiết kế khác nhau, mỗi dòng van đều có những đặc điểm nổi bật khác nhau. Để giúp quý vị và các bạn dễ dàng nhận biết hơn về dòng van này này, chúng tôi đa phân loại chúng theo các đặc điểm nổi bật của từng dòng van.

1. Phân loại theo thiết kế van

• Van điện từ khí nén 2/2
• Van điện từ khí nén 3/2
• Van điện từ khí nén 4/2
• Van điện từ khí nén 5/2
• Van điện từ khí nén 5/3
• Van điện từ khí nén đảo chiều
• Van điện từ khí nén 2 cửa
• Van điện từ khí nén 3 cửa
• Van điện từ khí nén 4 cửa

2. Phân loại theo điện áp vận hành

• Van điện từ khí nén 24V
• Van điện từ khí nén 110V
• Van điện từ khí nén 220V

3. Phân loại theo chức năng của van

• Van điều hướng khí nén
• Van điện từ khí nén 1 chiều
• Van tiết lưu khí nén
• Van áp suất khí nén

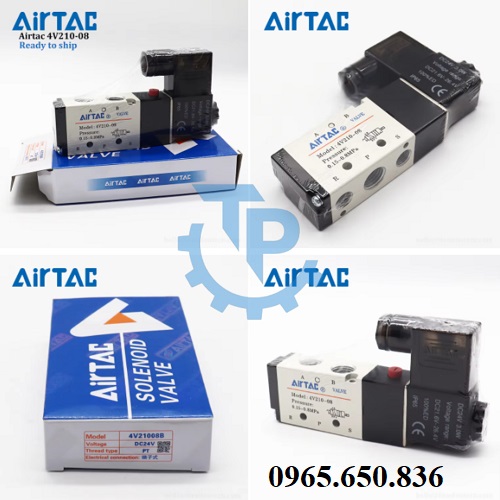

Van khí nén Airtac.

4. Phân loại dựa theo trạng thái hoạt động

- Van điện từ khí nén thường đóng: Đây là dòng van khá phổ biến, với thiết kế thường đóng. Tức khi ở trạng thái bình thường không có điện cung cấp van sẽ luôn ở trạng thái đóng, có điện van sẽ mở.

- Van điện từ khí nén thường mở: Khác với các dòng van thường đóng, van thường mở sẽ luôn ở trạng thái mở khi không có điện và sẽ đóng lại được được cung cấp nguồn điện.

>>> Tùy vào tình trạng hoạt động vận hành của hệ thống mà lựa chọn van thường mở và thường đóng sao cho phù hợp, việc này giúp nâng cao tuổi thọ của van và khả năng điều khiển cho hệ thống.

IV. Đánh giá ưu điểm và ứng dụng của van khí nén

A. Các ưu điểm nổi bật của van khí nén

• Van khí nén có khả năng phản hồi tức thì khi nhận tín hiệu điều khiển, giúp hệ thống vận hành trơn tru, giảm tối đa độ trễ trong quá trình sản xuất và tự động hóa.
• Vì sử dụng năng lượng khí thay cho điện, van khí nén đặc biệt an toàn trong các khu vực dễ cháy nổ hoặc môi trường có độ ẩm cao, hạn chế tối đa rủi ro chập cháy.
• Với thiết kế gọn nhẹ, ít chi tiết chuyển động, van khí nén hoạt động ổn định, ít hỏng hóc, dễ bảo trì, từ đó kéo dài tuổi thọ thiết bị và giảm chi phí sửa chữa.
• Van có thể thực hiện nhiều chức năng khác nhau như đóng/mở, điều hướng, điều tiết lưu lượng và áp suất, đáp ứng hầu hết các yêu cầu phức tạp trong hệ thống khí nén công nghiệp.
• Khí nén là nguồn năng lượng sạch, sẵn có trong hầu hết nhà máy. Nhờ đó, van khí nén giúp tiết kiệm chi phí vận hành và thân thiện với môi trường hơn so với nhiều giải pháp khác.

B. Ứng dụng thực tế của van khí nén trong các hệ thống công nghiệp

Van khí nén là thiết bị quan trọng được ứng dụng rất phổ biến trong các hệ thống đường ống dân dụng và công nghiệp hiện nay. Với khả năng điều khiển dòng chảy linh hoạt đem lại tự tiện lời cho người sử dụng và hệ thống, dòng sản phẩm này được ứng dụng rất phổ biến trong các hệ thống công nghiệp, một số hệ thống công nghiệp nổi bật có thể kể đến như:

- Hệ thống điều khiển khí nén: Van khí nén được dùng để phân phối, ngắt hoặc điều tiết dòng khí nén trong đường ống. Nhờ đó, hệ thống có thể kiểm soát áp suất và duy trì hoạt động ổn định trong các dây chuyền công nghiệp.

- Hệ thống công cụ khí nén: Trong các xưởng sản xuất, van khí nén cấp khí cho các thiết bị như máy mài, máy cắt, súng phun sơn, búa khí… giúp tăng hiệu suất, giảm sức lao động thủ công và đảm bảo an toàn vận hành.

- Hệ thống điều khiển tự động: Van khí nén đóng vai trò là bộ chấp hành trong các hệ thống PLC hoặc SCADA, giúp kích hoạt xi lanh, mô-tơ khí nén và đóng/mở các van khác. Điều này tạo nên sự chính xác và tự động hóa cao.

- Hệ thống điều khiển nhiệt độ: Van khí nén được ứng dụng trong các quy trình làm lạnh hoặc gia nhiệt, nhờ khả năng điều tiết lưu lượng khí và chất lỏng. Chúng giúp duy trì nhiệt độ ổn định cho máy móc và các quá trình sản xuất.

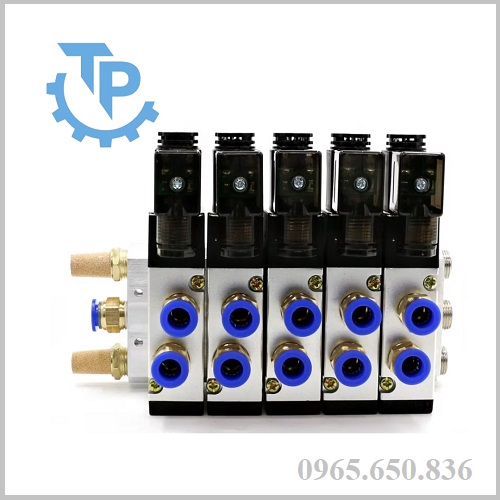

Ứng dụng van điện từ khí nén.

V. Ứng dụng của van khí nén trong van công nghiệp và ngành công nghiệp đường ống

Trong lĩnh vực van công nghiệp, van khí nén đóng vai trò là bộ phận chấp hành quan trọng, đặc biệt khi kết hợp với van điện từ khí nén 5/2. Đây là dòng van chuyên dùng để điều khiển hoạt động của bộ truyền động khí nén hoặc xy lanh khí nén, cho phép đóng mở hoặc đảo chiều dòng chảy một cách chính xác. Khi vận hành, hệ thống này thường tích hợp thêm limit switch box và bộ điều khiển khí nén, giúp giám sát trạng thái và phản hồi tín hiệu về trung tâm điều khiển. Nhờ đó, toàn bộ quá trình vận hành van trở nên tự động hóa, nhanh chóng và an toàn.

Trong ngành công nghiệp đường ống, van khí nén được sử dụng rộng rãi để điều phối và phân phối khí nén đến các thiết bị sử dụng khí như máy móc, bộ chấp hành hoặc hệ thống truyền động. Đặc biệt trong các đường ống có quy mô lớn, nơi áp suất và lưu lượng thay đổi liên tục, van khí nén đảm bảo sự ổn định và hiệu suất làm việc của toàn hệ thống. Sự kết hợp giữa van điện từ, truyền động khí nén và thiết bị giám sát giúp hệ thống đường ống đạt được tính chính xác cao, khả năng điều khiển linh hoạt và độ tin cậy lâu dài, đáp ứng yêu cầu khắt khe trong các ngành hóa chất, thực phẩm, dược phẩm, xử lý nước và dầu khí.

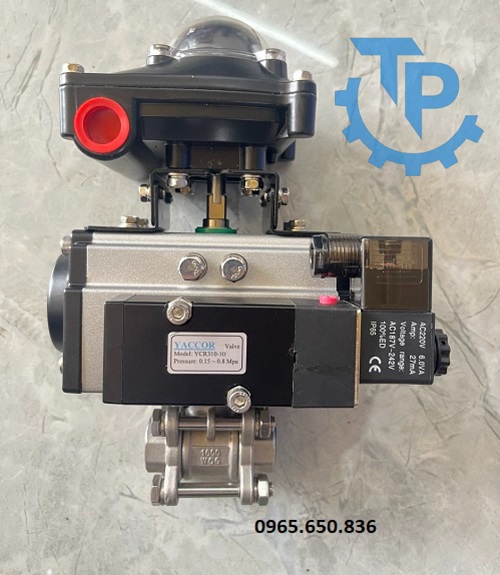

Van bi điều khiển lắp van khí nén.

Một số ứng dụng của dòng phụ kiện này trong các thiết bị công nghiệp như:

• Van bướm điều khiển khí nén
• Van bi điều khiển khí nén
• Van cầu điều khiển khí nén
• Van cổng điều khiển khí nén

VI. Các lưu ý khi sử dụng van khí nén

- Lựa chọn loại van phù hợp: Trước khi sử dụng, cần xác định đúng loại van khí nén theo yêu cầu của hệ thống (ON/OFF, thường mở N/O hoặc thường đóng N/C) để tránh lãng phí năng lượng và đảm bảo an toàn vận hành.

- Chú ý đến áp suất và lưu lượng: Xác định áp suất làm việc, tốc độ dòng chảy và số lượng cổng cần thiết. Đây là yếu tố quan trọng để chọn đúng loại van, tránh quá tải hoặc hoạt động kém hiệu quả.

- Kiểm tra tình trạng van trước khi lắp đặt: Đảm bảo van không bị hỏng hóc hoặc biến dạng trong quá trình vận chuyển. Kiểm tra lại các thông số kỹ thuật như điện áp, tần suất hoạt động, áp suất và dải nhiệt độ ứng dụng.

- Xác định hướng lắp đặt chính xác: Khi lắp đặt, cần tuân thủ đúng sơ đồ cổng: P là cổng hút khí, A/B là cổng làm việc, R/S là cổng xả. Việc lắp sai hướng dễ gây rò rỉ hoặc hỏng hóc hệ thống.

- Giữ sạch đường ống và phụ kiện: Trước khi kết nối, phải chắc chắn rằng phụ kiện và ống dẫn không chứa bụi bẩn. Sử dụng băng keo ren hoặc gioăng kín để tránh rò rỉ khi lắp ghép các chi tiết.

- Sử dụng bộ lọc khí: Để ngăn bụi bẩn xâm nhập, nên lắp bộ lọc tại các cổng xả và cổng vào. Điều này giúp tăng tuổi thọ cho van và đảm bảo hiệu suất ổn định.

- Kiểm tra sau khi lắp đặt: Sau khi hoàn tất, cần tiến hành chạy thử nghiệm, kiểm tra rò rỉ và khả năng vận hành. Chỉ đưa vào sử dụng khi hệ thống hoạt động đúng với các thông số thiết kế.
