Bẫy hơi đồng tiền

I. Giới thiệu chung – Bẫy hơi đồng tiền là gì?

Bẫy hơi đồng tiền còn được gọi là bẫy hơi nhiệt động, là một trong những loại bẫy hơi phổ biến nhất trong công nghiệp sử dụng hơi nước. Thiết bị này có vai trò rất quan trọng trong việc tự động loại bỏ nước ngưng tụ (nước ngưng) khỏi hệ thống đường ống hơi mà không để hơi nóng bị thất thoát ra ngoài, giúp duy trì hiệu suất làm việc và tiết kiệm năng lượng cho hệ thống.

Điểm đặc trưng làm nên tên gọi của bẫy hơi đồng tiền chính là bộ phận màng lưỡng kim hình đồng xu bên trong. Màng lưỡng kim này được tạo thành bởi hai lớp kim loại khác nhau, mỗi lớp có hệ số giãn nở nhiệt khác nhau. Khi nhiệt độ thay đổi, màng sẽ co dãn theo cách khác nhau, tạo ra chuyển động để đóng hoặc mở van bên trong bẫy.

Với thiết kế đơn giản, gọn nhẹ và khả năng vận hành tự động nhạy bén, bẫy hơi đồng tiền được sử dụng rộng rãi trong nhiều hệ thống hơi công nghiệp vừa và nhỏ như trong lò hơi, hệ thống truyền nhiệt, sấy khô, điều hòa không khí... Đây là thiết bị giúp tăng tuổi thọ hệ thống, giảm tổn thất năng lượng, đồng thời hạn chế các vấn đề do nước ngưng tụ gây ra như ăn mòn, rò rỉ hoặc giảm hiệu suất truyền nhiệt.

A. Chi tiết thông số kỹ thuật bẫy hơi đồng tiền

• Sản phẩm: Bẫy hơi đồng tiền.
• Kích thước van: DN15, DN20, 25A,… 100A.
• Chất liệu sản xuất: Gang, thép, inox 304, inox 306.
• Vật liệu đĩa, trục: Thép không gỉ, SUS304, SUS316.
• Dạng kết nối hệ thống: Lắp mặt bích, nối ren.
• Áp suất định mức: 10Bar - 16Bar.
• Nhiệt độ hoạt động tối đa: Max 300 độ C.
• Môi trường làm việc: Hơi nóng.
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu.
• Bảo hành: 12 tháng, đổi trả miễn phí khi gặp sự cố.
• Nhà phân phối: Thuận Phát Valve.
• Giấy tờ chứng từ: CO – CQ – Catalog, VAT,…

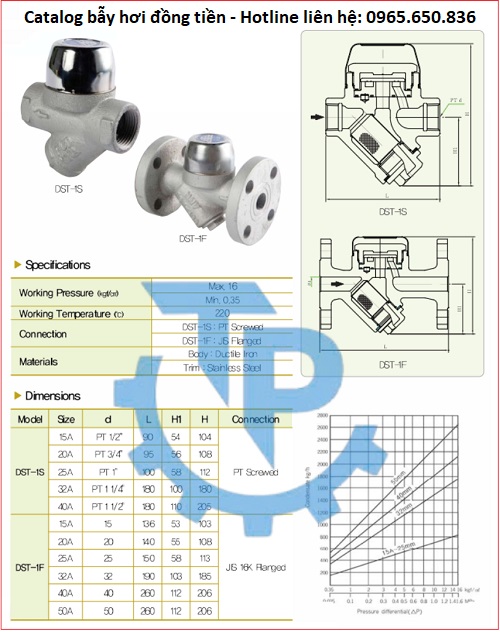

B. Hình ảnh – Catalog bẫy hơi đồng tiền

>>> Tìm hiểu thêm về các dòng bẫy hơi khác: Danh mục bẫy hơi nóng.

II. Cấu tạo và nguyên lý hoạt động của bẫy hơi đồng tiền

A. Cấu tạo bẫy hơi đồng tiền

Bẫy hơi đồng tiền có cấu tạo tương đối đơn giản, bao gồm các bộ phận chính sau:

- Vỏ bẫy (Body): Thường làm từ vật liệu gang, thép, inox hoặc hợp kim chịu nhiệt, áp lực cao. Vỏ bẫy có hình dáng nhỏ gọn, chắc chắn, thiết kế phù hợp để lắp vào đường ống hơi. Vỏ bẫy có các kết nối để gắn vào hệ thống (ren hoặc mặt bích).

- Màng lưỡng kim hình đồng tiền (Bimetallic disc): Đây là bộ phận trung tâm và đặc trưng nhất của bẫy hơi đồng tiền. Màng này được tạo thành bởi hai lớp kim loại khác nhau, có hệ số giãn nở nhiệt không giống nhau (ví dụ: đồng và thép).

- Van xả (Valve seat): Bộ phận tiếp xúc với màng lưỡng kim để mở hoặc đóng đường thoát nước ngưng. Khi màng cong lên, van sẽ mở, cho phép nước ngưng thoát ra ngoài. Khi màng phẳng lại, van đóng kín, giữ hơi nóng trong đường ống.

- Lò xo điều chỉnh (có thể có ở một số thiết kế): Một số loại bẫy hơi đồng tiền có thêm lò xo để điều chỉnh áp lực mở van, giúp kiểm soát chính xác hơn thời điểm xả nước ngưng.

B. Nguyên lý hoạt động của bẫy hơi đồng tiền

Bẫy hơi đồng tiền vận hành dựa trên nguyên lý kết hợp giữa nhiệt động lực học và chênh lệch áp suất, quá trình hoạt động của bẫy hơi đồng tiền chủ yếu liên quan đến sự thay đổi nhiệt độ và áp suất, giúp tự động xả nước ngưng và giữ lại hơi nóng trong hệ thống. Cấu tạo và cơ chế đóng mở của bẫy hơi đồng tiền mang lại hiệu quả sử dụng năng lượng cao trong các hệ thống hơi công nghiệp.

• Khi lượng nước trong ngưng tụ trong bẫy hơi đạt đến ngưỡng nhất định, áp suất khoang chứa nước sẽ tăng lên đẫy đĩa đồng tiền xuống chặn lượng hơi nóng đi qua bẫy hơi và xả lượng nước có trong khoang chứa nước.
• Khi lượng nước được xả tới mức ổn định nhất, áp suất khoang chứa giảm xuống đĩa đồng tiền sẽ được đẩy lên tạo ra khoảng chống cho hơi nóng di chuyển qua bẫy hơi.

III. Các dòng bẫy hơi đồng tiền hàng đầu thị trường hiện nay

Dưới đây là một số dòng bẫy hơi đồng tiền phổ biến trên thị trường hiện nay cùng với chất liệu sản xuất:

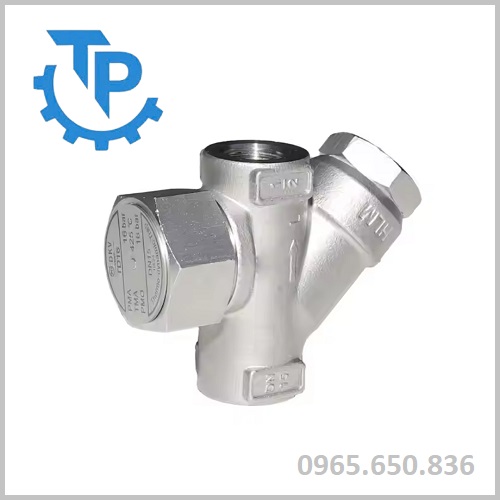

1. Bẫy hơi đồng tiền inox

Bẫy hơi đồng tiền inox được làm từ thép không gỉ (inox), giúp tăng độ bền và khả năng chống ăn mòn, đặc biệt phù hợp với các hệ thống có điều kiện môi trường khắc nghiệt, dễ bị oxi hóa. Chất liệu inox giúp bẫy hoạt động ổn định và bền lâu, giữ được hiệu suất cao ngay cả trong môi trường có nhiệt độ và độ ẩm cao.

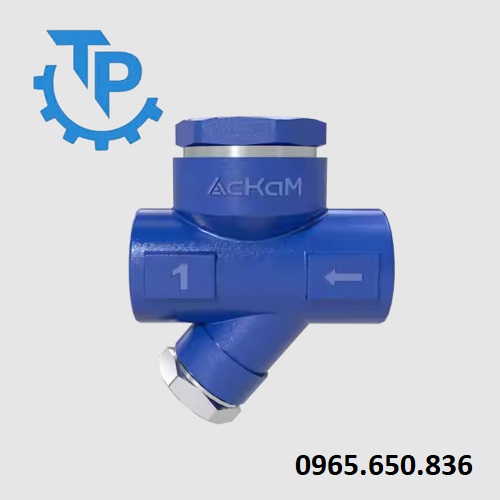

2. Bẫy hơi đồng tiền gang

Bẫy hơi đồng tiền gang có vỏ bẫy được làm từ gang đúc, mang lại khả năng chịu nhiệt và chịu áp suất tốt. Gang là vật liệu có độ bền cao, dễ chế tạo và có khả năng chống ăn mòn tốt khi sử dụng trong môi trường hơi nước. Đây là lựa chọn phổ biến cho các hệ thống có yêu cầu về chi phí thấp nhưng vẫn đảm bảo hiệu quả vận hành.

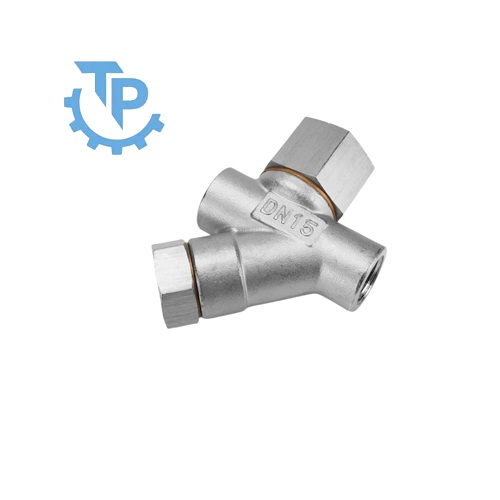

3. Bẫy hơi đồng tiền nối ren

Bẫy hơi đồng tiền nối ren sử dụng phương pháp kết nối với hệ thống đường ống qua ren, giúp việc lắp đặt trở nên đơn giản và nhanh chóng. Với thiết kế nhỏ gọn, bẫy hơi này rất phù hợp với các hệ thống có không gian chật hẹp, dễ dàng bảo trì và thay thế mà không cần phải sử dụng đến dụng cụ phức tạp.

4. Bẫy hơi đồng tiền mặt bích

Bẫy hơi đồng tiền mặt bích có kết nối qua mặt bích, giúp tạo sự chắc chắn và kín khí tuyệt đối trong các hệ thống có áp suất cao. Các bẫy này được sử dụng rộng rãi trong các nhà máy công nghiệp, lò hơi lớn hoặc các hệ thống yêu cầu khả năng chịu áp suất cao và cần bảo đảm an toàn tuyệt đối trong quá trình vận hành.

IV. Đánh giá ưu điểm và ứng dụng thực tế của bẫy hơi đồng tiền

A. Ưu điểm của bẫy hơi đồng tiền

• Bẫy hơi đồng tiền có thiết kế nhỏ gọn, bộ phận chuyển động ít, giúp việc lắp đặt và bảo trì trở nên thuận tiện, tiết kiệm thời gian và chi phí.
• Nhờ màng lưỡng kim hoặc đĩa van nhạy cảm với nhiệt độ, bẫy có khả năng tự động đóng mở nhanh chóng theo sự thay đổi giữa hơi nóng và nước ngưng, giúp xả nước ngưng hiệu quả.
• Bẫy giữ lại hơi nóng trong hệ thống và chỉ xả nước ngưng, hạn chế thất thoát hơi, giúp tăng hiệu suất vận hành và giảm chi phí nhiên liệu.
• Phù hợp với các hệ thống hơi công nghiệp có áp suất trung bình đến cao, đáp ứng đa dạng nhu cầu vận hành.
• So với một số loại bẫy hơi khác, bẫy hơi đồng tiền có giá thành tương đối thấp, là lựa chọn kinh tế cho nhiều nhà máy, xí nghiệp.

B. Ứng dụng thực tế của bẫy hơi đồng tiền trong các hệ thống đường ống

• Bẫy hơi đồng tiền được sử dụng rộng rãi trong các lò hơi vừa và nhỏ, giúp loại bỏ nước ngưng và duy trì hiệu quả truyền nhiệt.
• Trong các dây chuyền sản xuất yêu cầu hơi nóng liên tục, bẫy giúp giữ hơi nóng, xả nước ngưng để tránh ảnh hưởng đến chất lượng sản phẩm.
• Bẫy hơi đồng tiền dùng để xử lý nước ngưng trong hệ thống điều hòa và hơi nước, giúp duy trì áp suất và nhiệt độ ổn định.
• Ứng dụng trong các dây chuyền sản xuất cần kiểm soát nhiệt độ chính xác và vệ sinh, nhờ tính năng dễ làm sạch và vật liệu inox chống ăn mòn.
• Giúp bảo vệ hệ thống đường ống hơi, tránh tình trạng ứ đọng nước ngưng gây tổn hại thiết bị và giảm hiệu suất.

V. Địa điểm mua bẫy hơi đồng tiền chất lượng cao hàng đầu thị trường hiện nay

Hiện nay các dòng bẫy hơi đồng tiền đang được Thuận Phát Valve chúng tôi nhập khẩu chính hãng và phân phối tại thị trường Việt Nam với đầy đủ các kích thước, mẫu mã đáp ứng mọi nhu cầu sử dụng trong các hệ thống đường ống hiện nay. Các dòng sản phẩm chúng tôi cung cấp đều là hàng chất lượng cao với giá thành ưu đãi, được nhập khẩu từ các thương hiệu hàng đầu thế giới hiện nay.

Đến với Thuận Phát Valve chúng tôi quý khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm, được cung cấp với đầy đủ các giấy tờ chứng từ như CO – CQ – Catalog, VAT, Backing list,…Quý khách hàng quan tâm đến dòng sản phẩm này, vui lòng liên hệ trực tiếp với chúng tôi để nhận được bảng giá chi tiết và tư vấn từ các chuyên gia hàng đầu thị trường hiện nay.

Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi qua Hotline: 0965.650.836.
