Trong thời đại tự động hóa công nghiệp hiện nay, việc điều khiển và giám sát các thiết bị trong hệ thống đường ống không còn dừng lại ở thao tác thủ công. Thay vào đó, các bộ điều khiển điện (Electric Actuator) đã trở thành giải pháp tối ưu giúp vận hành van một cách chính xác, an toàn và hiệu quả. Thiết bị này không chỉ giúp người vận hành đóng – mở van từ xa, mà còn có thể điều chỉnh lưu lượng chất lỏng, khí hoặc hơi theo tín hiệu tự động từ hệ thống điều khiển trung tâm.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu khái niệm, cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng của bộ điều khiển điện trong van công nghiệp, giúp bạn có cái nhìn đầy đủ nhất để lựa chọn đúng thiết bị cho hệ thống của mình.

Mục lục - Bộ điều khiển điện là gì?

I. Bộ điều khiển điện là gì?

Bộ điều khiển điện (tiếng Anh: Electric Actuator) là một thiết bị truyền động sử dụng nguồn điện năng (AC hoặc DC) để tạo ra mô-men xoắn cơ học, giúp đóng mở hoặc điều tiết các loại van công nghiệp trong hệ thống đường ống. Thay vì thao tác thủ công bằng tay, bộ điều khiển điện cho phép vận hành tự động hoặc điều khiển từ xa thông qua tín hiệu điện, PLC hoặc hệ thống SCADA, giúp nâng cao hiệu suất và độ chính xác trong quá trình vận hành.

Thiết bị này thường được lắp trực tiếp lên phần đầu trục của van bi, van bướm, van cầu hoặc van cổng, đảm nhận nhiệm vụ xoay trục van theo góc 0°–90° (đối với loại một phần tư vòng) hoặc nhiều vòng quay (đối với loại multi-turn). Khi có tín hiệu điều khiển, motor điện bên trong sẽ quay, truyền lực qua bộ giảm tốc và thực hiện thao tác đóng – mở van hoàn toàn hoặc điều chỉnh góc mở van theo yêu cầu.

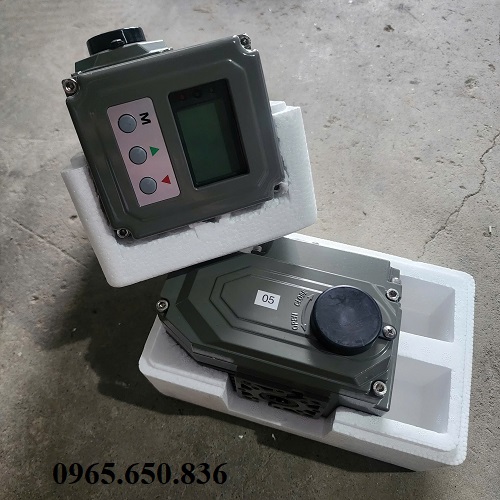

Thiết bị truyền động điện.

Trong hệ thống van tự động, bộ điều khiển điện đóng vai trò như bộ não vận hành của van, giúp:

Kiểm soát chính xác lưu lượng dòng chảy.
Giảm thiểu sai sót trong quá trình vận hành thủ công.
Tăng độ an toàn và tự động hóa cho toàn bộ hệ thống.
Cho phép giám sát trạng thái mở/đóng và phản hồi tín hiệu về trung tâm điều khiển.

Chính nhờ các đặc điểm này, bộ điều khiển điện ngày càng được sử dụng phổ biến trong các dây chuyền xử lý nước, sản xuất thực phẩm, hóa chất, năng lượng, HVAC, dầu khí, và nhiều ngành công nghiệp đòi hỏi độ chính xác cao trong điều khiển van tự động.

A. Thông số kỹ thuật bộ điều khiển diện

Model Đài Loan: YCV-003, YCV-005, YCV-010, YCV-015, YCV-020, YCV-050, YCV-100 , YCV-200, YCV–220,…
Model Hàn Quốc: SE-003, SE-005, SE-010, SE-015, SE-020, SE-050, SE-100, SE-200, SE-220,…
Chất liệu vỏ: Hợp kim nhôm cao cấp.
Sơn ngoài: Sở tĩnh điện.
Điện áp: 24VDC, 110V, 220VAC, 380V.
Dạng hoạt động: ON OFF, Tuyến tính.
Tiêu chuẩn: Ex, IP67, IP68,…
Tín hiệu truyền: Analog 4 – 20mhA.
Trang bị: Công tắc đóng ngắt hành trình.
Nhiệt độ môi trường: từ 10 – 60 độ C.
Màn hình hiển thị: Màn hình LCD ở dạng tuyến tính.
Thời gian hoạt động: Từ 10 – 30 giây.
Thiết bị lắp đặt: Van bướm, van bi, van cổng, van cầu.
Dạng kết nối: Kết nối cốt hoa khế.
Thương hiệu hàng đầu: Yaccor, Samwoo, KST, Kitz, Haitima,…
Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, EU,..
Nhà cung cấp: Thuận Phát Valve.
Bảo hành: BH 12 tháng, kể từ ngày xuất kho.

B. Hình ảnh thực tế của bộ điều khiển điện

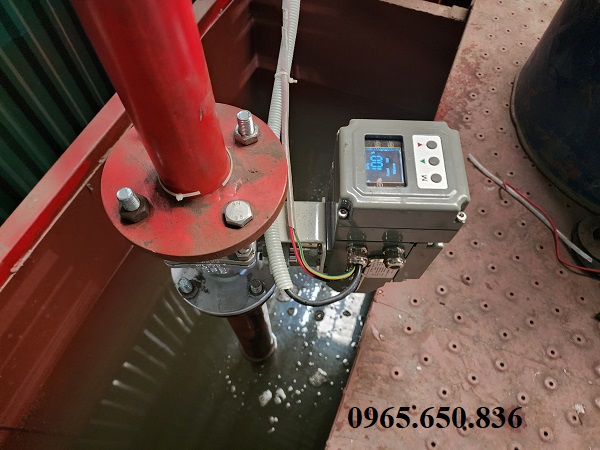

Bộ truyền động điện.

Bộ điều khiển điện van cổng nghiệp.

II. Cấu tạo và nguyên lý hoạt động của bộ điều khiển điện

A. Cấu tạo của bộ điều khiển điện

Bộ điều khiển điện (Electric Actuator) được thiết kế với cấu trúc cơ điện kết hợp, giúp biến đổi năng lượng điện thành chuyển động cơ học chính xác để điều khiển trục van. Mỗi chi tiết bên trong đều đảm nhận một vai trò quan trọng, đảm bảo cho thiết bị hoạt động ổn định, bền bỉ và an toàn. Dưới đây là các bộ phận chính cấu thành nên một bộ điều khiển điện tiêu chuẩn:

- Motor điện: Là thành phần trung tâm của thiết bị, có nhiệm vụ chuyển đổi năng lượng điện thành mô-men xoắn. Motor thường sử dụng dòng điện xoay chiều (AC) hoặc một chiều (DC), tùy theo loại nguồn điều khiển. Công suất motor được lựa chọn dựa trên mô-men cần thiết để vận hành van.

- Hộp giảm tốc: Hộp số có tác dụng giảm tốc độ quay của motor, đồng thời tăng lực mô-men đầu ra để đủ sức đóng mở các loại van có kích thước lớn. Cấu trúc hộp giảm tốc thường gồm nhiều tầng bánh răng thép hoặc đồng, được bôi trơn bằng dầu mỡ chịu nhiệt.

- Công tắc hành trình: Là hệ thống giới hạn hành trình đóng/mở của van. Khi van đã đạt đến vị trí đóng hoặc mở hoàn toàn, công tắc hành trình sẽ ngắt điện để dừng motor, tránh hiện tượng quay quá mức gây hỏng van hoặc quá tải cơ khí.

- Bộ chỉ thị vị trí: Là thước hiển thị giúp người vận hành dễ dàng quan sát trạng thái hiện tại của van – “OPEN” (mở) hoặc “CLOSE” (đóng). Một số model cao cấp còn tích hợp cảm biến phản hồi tín hiệu vị trí về trung tâm điều khiển.

- Bo mạch điều khiển: Đây là phần bộ não xử lý tín hiệu điều khiển, bo mạch nhận lệnh từ công tắc, PLC hoặc tín hiệu 4–20mA, sau đó điều khiển motor hoạt động theo chế độ đã cài đặt. Ngoài ra, bo mạch còn có chức năng bảo vệ quá dòng, điều chỉnh tốc độ và hướng quay.

- Vỏ ngoài bảo vệ: Toàn bộ hệ thống được bao bọc bởi lớp vỏ hợp kim nhôm đúc hoặc nhựa kỹ thuật cao cấp. Vỏ có khả năng chống nước, chống bụi đạt tiêu chuẩn IP65, IP67 hoặc IP68, tùy vào môi trường làm việc.

- Khớp nối trục: Là chi tiết trung gian liên kết giữa trục motor của bộ điều khiển điện và trục van. Phần này được gia công chính xác, đảm bảo truyền động đồng tâm và ổn định khi vận hành.

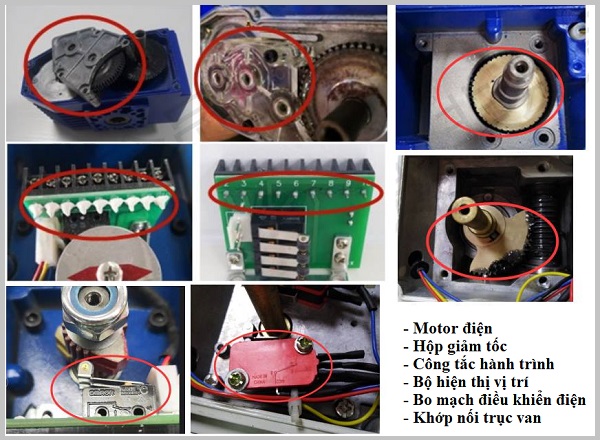

Cấu tạo bộ điều khiển điện.

B. Nguyên lý hoạt động của bộ điều khiển điện

Nguyên lý làm việc của bộ điều khiển điện dựa trên quá trình chuyển đổi năng lượng điện thành cơ năng quay trục van, thông qua hệ thống motor và hộp giảm tốc. Bộ điều khiển điện nhận lệnh từ công tắc tay, bộ điều khiển trung tâm (PLC, DCS) hoặc tín hiệu analog (4–20mA / 0–10V).

Khi nhận được tín hiệu, motor điện bắt đầu hoạt động, năng lượng điện được biến đổi thành chuyển động quay của trục motor. Chuyển động quay từ motor được truyền qua bộ bánh răng trong hộp giảm tốc để tăng mô-men xoắn, giúp trục ra có đủ lực xoay van đến vị trí mong muốn.

Khi trục van đạt đến vị trí đóng hoặc mở hoàn toàn, công tắc hành trình (limit switch) tự động ngắt nguồn điện đến motor, giúp dừng hoạt động đúng điểm an toàn. Ở các dòng điều khiển tuyến tính hoặc có cảm biến vị trí, tín hiệu phản hồi (feedback) được gửi về trung tâm điều khiển để xác nhận trạng thái thực tế của van.

- Loại ON/OFF (Đóng – Mở hoàn toàn): Là dạng phổ biến nhất, chỉ có hai trạng thái làm việc: đóng hoàn toàn hoặc mở hoàn toàn. Thích hợp cho các ứng dụng đóng/ngắt dòng đơn giản, ví dụ như van bi hoặc van bướm.

- Loại tuyến tính (Modulating – Điều khiển tỷ lệ): Hoạt động dựa trên tín hiệu điều khiển 4–20mA hoặc 0–10V để điều chỉnh góc mở của van theo tỷ lệ, giúp kiểm soát lưu lượng dòng chảy chính xác. Loại này thường dùng trong các hệ thống yêu cầu điều tiết lưu lượng hoặc áp suất.

III. Các loại van điều khiển điện hàng đầu hiện nay

Trên thị trường hiện nay, phổ biến nhất là 4 dòng van điều khiển điện, có thể bắt gặp 4 dòng van này ở trong nhiều hệ thống công nghiệp và các hoạt động sinh hoạt hàng ngày của con người. Dưới đây là giới thiệu chi tiết về 4 dòng van lắp bộ điều khiển điện được sử dụng phổ biến nhất thị trường hiện nay, mời quý khách và bạn đọc cùng tham khảo.

1. Van bi điều khiển điện

Van bi điều khiển điện (Electric Actuated Ball Valve) là một loại van bi tự động, với thiết kế đĩa van dạng hình cầu được khoét lỗ xuyên tâm để lưu chất có thể di chuyển qua bi van. Bộ điều khiển giúp dòng van này có khả năng điều khiển hoạt động từ xa mà không cần tác động vật lý từ người sử dụng, việc này tăng tính linh hoạt cho người sử dụng, đem lại tiện lợi cao cho hệ thống và người sử dụng.

Ngoài ra dòng van này thường được thiết kế nhỏ gọn hơn nhiều so với 3 dòng van điều khiển điện khác, với kích thước từ DN10 – DN500, kiểu kết nối đa dạng từ nối ren, đến mặt bích, nối hàn hay nối Clamp,… Dòng van này có đa dạng kiểu dáng và thiết kế khác nhau, mỗi dạng kiểu dáng đều có đặc điểm riêng, cần lưu ý khi lựa chọn để phù hợp nhất với hệ thống đường ống.

Van bi điều khiển bằng động cơ điện.

Các dòng van bi lắp bộ điều khiển điện hàng đầu thị trường hiện nay:

Van bi inox điều khiển điện
Van bi gang điều khiển điện
Van bi thép điều khiển điện
Van bi nhựa điều khiển điện
Van bi đồng điều khiển điện
Van bi điều khiển điện nối ren
Van bi điều khiển điện mặt bích
Van bi 3 ngã điều khiển điện
Van bi 2PC điều khiển điện
Van bi điều khiển điện ON OFF
Van bi điều khiển điện tuyến tính
Van bi điều khiển điện Yaccor
Van bi điều khiển điện Samwoo
Van bi Kitz điều khiển điện
Van bi điều khiển điện KST
Van bi điều khiển điện Kosaplus
Van bi điều khiển điện Haitima

>>> Tìm hiểu thêm chi tiết về dòng van này tại đây: Van bi điều khiển điện <<<

2. Van bướm điều khiển điện

Van bướm điều khiển điện (Electric Actuated Butterfly Valve) là loại van bướm tự động, với thiết kế đĩa van khác đặc biệt, nằm trực tiếp bên trong dòng chảy lưu chất của đường ống. Đĩa van khi kết hợp đóng mở với thân van sẽ có hình dạng như cánh bướm, khi mở đĩa van sẽ quay theo góc 90 độ để mở và quay ngược lại để đóng.

Với việc được trang bị bộ điều khiển điện để vận hành điều khiển, giúp người sử dụng có thể điều khiển và vận hành hoạt động của van từ xa mà không cần tác động vật lý từ người sử dụng, đem lại khả năng điều chính đóng mở hoàn toàn hay điều chỉnh tuyến tính 1 cách linh hoạt nhất.

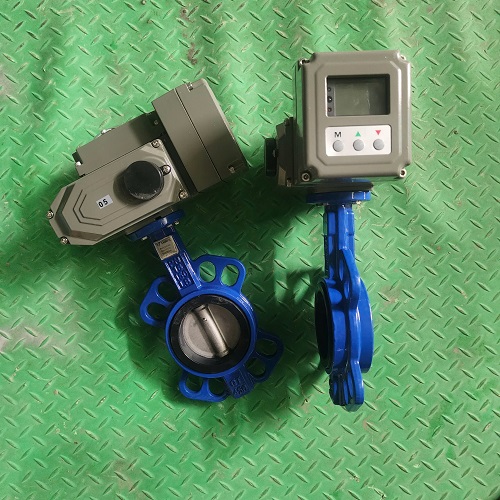

Van bướm điều khiển motor điện.

Các dòng van bướm điều khiển điện tốt nhất thị trường hiện nay

Van bướm gang điều khiển điện
Van bướm inox điều khiển điện
Van bướm thép điều khiển điện
Van bướm nhựa điều khiển điện
Van bướm thân gang cánh inox điều khiển điện
Van bướm điều khiển điện ON OFF
Van bướm điều khiển điện tuyến tính
Van bướm wafer điều khiển điện
Van bướm Lug điều khiển điện
Van bướm mặt bích điều khiển điện
Van bướm nhiệt độ cao điều khiển điện
Van bướm áp lực cao điều khiển điện
Van bướm điều khiển điện Yaccor
Van bướm điều khiển điện Samwoo
Van bướm Kitz điều khiển điện
Van bướm điều khiển điện Haitima
Van bướm điều khiển điện Kosaplus

>>> Tìm hiểu thêm về dòng van này tại đây: Van bướm điều khiển điện <<<

3. Van cổng điều khiển điện

Van cổng điều khiển điện (Electric Actuated Gate Valve) là loại van cổng (Gate Valve) được tích hợp bộ truyền động điện (Electric actuator), dòng van này có thiết kế đĩa van khác hoàn toàn so với dòng van bướm và van bi kể trên. Đĩa của van cổng được thiết kế theo dạng cánh cữa, nâng lên hạ xuống để điều khiển vận hành của dòng chảy lưu chất trong đường ống.

Với thiết kế đĩa van dạng cánh cửa nâng lên hạ xuống, tăng khả năng chịu tải cho van, hoạt động tốt trong các môi trường hệ thống có kỹ thước lớn lên đến DN1200. Ngoài ra dòng van này còn được sản xuất với nhiều kiểu dáng để chịu được các mức áp suất khác nhau, đáp ứng mọi nhu cầu sử dụng trong nhiều hệ thống đường ống khác nhau.

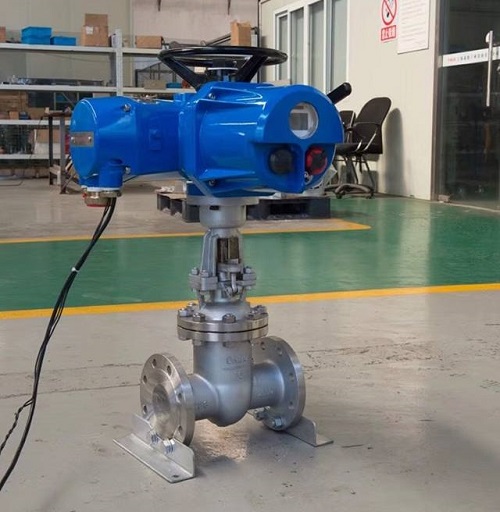

Van cổng điều khiển động cơ điện.

Các dòng van cổng điều khiển điện hàng đầu thị trường hiện nay:

Van cổng gang điều khiển điện
Van cổng thép điều khiển điện
Van cổng inox điều khiển điện
Van cổng chịu nhiệt độ cao điều khiển điện
Van cổng chịu áp lực cao điều khiển điện
Van cổng phòng cháy điều khiển điện
Van cổng điều khiển điện 24V
Van cổng điều khiển điện 220V
Van cổng điều khiển điện 380V
Van cổng điều khiển điện nối ren
Van cổng điều khiển điện mặt bích
Van cổng điều khiển điện nối hàn
Van cổng dao điều khiển điện
Van cổng cửa phai điều khiển điện
Van cổng điều khiển điện Yoshitake
Van cổng điều khiển điện Tozen
Van cổng điều khiển điện shinyi

4. Van cầu điều khiển điện

Van cầu điều khiển điện (Electric Actuated Globe Valve) là loại van cầu tự động, sử dụng bộ điều khiển điện để vận hành hoạt động của van. Dòng van này có thiết kế thân van khá đặc biệt, giống với 2 nữa của hình cầu được chắp ngược lại, việc này giúp chia thân van thành 2 khoang chính được ngăn cách bằng ghết van và đĩa van. Thiết kế này giúp van cầu có khả năng ổn định dòng chảy tốt hơn nhiều so với các dòng van khác kể trên, được ứng dụng rất phổ biến trong các hệ thống có yêu cầu cao về kiểm soát lưu lượng dòng chảy.

Ngoài ra dòng van này cũng được thiết kế với nhiều kiểu dáng khác nhau, nhằm đáp ứng sử dụng trong nhiều dạng thiết kế hệ thống và nhu cầu khác nhau của từng hệ thống.

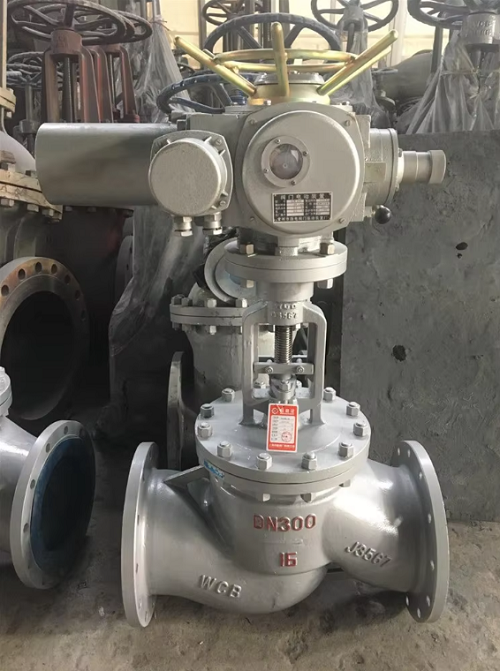

Van cầu điều khiển động cơ điện.

Các dòng van cầu điều khiển điện phổ biến nhất hiện nay:

Van cầu gang điều khiển điện
Van cầu thép điều khiển điện
Van cầu inox điều khiển điện
Van cầu nối ren điều khiển điện
Van cầu mặt bích điều khiển điện
Van cầu nối hàn điều khiển điện
Van cầu bầu điều khiển điện
Van cầu chữ ngã điều khiển điện
Van cầu góc điều khiển điện
Van cầu nước điều khiển điện
Van cầu hơi nóng điều khiển điện
Van cầu điều khiển điện Bvalve
Van cầu điều khiển điện Yoshitake
Van cầu điều khiển điện Tozen
Van cầu điều khiển điện Kitz

IV. Đánh giá ưu điểm và nhược điểm của bộ điều khiển điện

A. Ưu điểm của bộ điều khiển điện

Bộ điều khiển điện có thiết kế dạng mô-đun, chỉ cần kết nối nguồn điện và trục van là có thể vận hành ngay, không yêu cầu hệ thống phụ trợ phức tạp như khí nén hoặc thủy lực.
Nhờ sử dụng bo mạch xử lý tín hiệu điện tử và công tắc hành trình giới hạn, bộ điều khiển điện có thể điều chỉnh góc mở van với độ chính xác rất cao, phù hợp cho các ứng dụng điều tiết tinh.
Khi hoạt động, motor điện quay êm, gần như không phát ra tiếng ồn lớn, giúp giảm thiểu sự rung động trong hệ thống – điều mà bộ truyền động khí nén khó đạt được.
Thiết bị có thể kết nối dễ dàng với PLC, SCADA hoặc các bộ điều khiển trung tâm, cho phép người vận hành giám sát, đóng mở hoặc điều chỉnh van trực tiếp từ phòng điều khiển.
Bộ điều khiển điện hoạt động ổn định trong thời gian dài, ít bị ảnh hưởng bởi môi trường, đồng thời được trang bị cảm biến bảo vệ quá tải giúp kéo dài tuổi thọ của motor và cơ cấu truyền động.
Thiết bị chỉ cần nguồn điện là có thể hoạt động độc lập, giúp tiết kiệm không gian, chi phí đầu tư và bảo trì, đồng thời giảm nguy cơ rò rỉ khí hoặc dầu trong quá trình vận hành.

B. Nhược điểm của bộ điều khiển điện

Do sử dụng motor điện quay thông qua hộp giảm tốc nên thời gian đóng mở van thường lâu hơn, không phù hợp với các hệ thống yêu cầu phản ứng tức thời hoặc đóng ngắt nhanh.
Do cấu tạo có motor, bo mạch điện tử và cảm biến phản hồi nên chi phí đầu tư ban đầu của bộ điều khiển điện cao hơn, tuy nhiên đổi lại là khả năng điều khiển chính xác và tuổi thọ lâu dài.
Việc kiểm tra, sửa chữa bo mạch, công tắc hành trình hay motor điện cần kỹ thuật viên có kinh nghiệm chuyên sâu về cơ điện, không thể thực hiện bởi người vận hành thông thường.

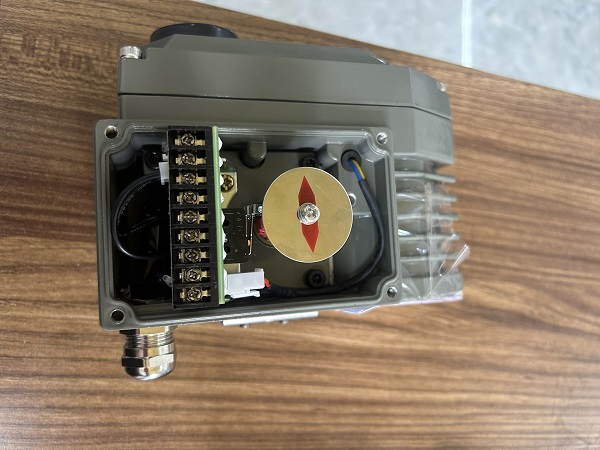

Mạch điện bộ điều khiển.

V. Cách lắp đặt, vận hành bộ điều khiển điện

Quá trình lắp đặt và vận hành bộ điều khiển điện cần tuân thủ nghiêm ngặt hướng dẫn kỹ thuật để đảm bảo thiết bị hoạt động ổn định, chính xác và có tuổi thọ cao. Dưới đây là các bước thực hiện tiêu chuẩn trong thực tế thi công.

- Kiểm tra nguồn điện và hướng quay trước khi lắp đặt: Trước khi tiến hành lắp đặt, cần kiểm tra nguồn điện đầu vào có đúng điện áp định mức của bộ điều khiển (220VAC, 110VAC hoặc 24VDC) hay không, đồng thời xác định hướng quay trục motor để tránh vận hành ngược chiều gây hư hỏng cơ cấu truyền động.

- Căn chỉnh khớp nối giữa trục van và bộ điều khiển: Đảm bảo trục đầu ra của bộ điều khiển và trục van nằm đúng tâm, không bị lệch hoặc nghiêng. Việc căn chỉnh đồng tâm giúp truyền mô-men xoắn ổn định, giảm rung lắc và tránh hiện tượng mài mòn, gãy trục trong quá trình vận hành lâu dài.

- Lắp đặt đúng vị trí và cố định chắc chắn trên thân van: Đặt bộ điều khiển điện lên bệ gá hoặc mặt bích kết nối của van theo đúng tiêu chuẩn ISO5211. Dùng bu lông siết đều các góc để cố định chắc chắn, tránh rung động khi motor hoạt động. Không nên vặn lệch vì có thể làm sai lệch trục kết nối.

- Đấu dây tín hiệu và nguồn điện theo sơ đồ kỹ thuật: Thực hiện đấu nối dây nguồn và dây tín hiệu theo sơ đồ được cung cấp trong tài liệu kỹ thuật của nhà sản xuất. Cần chú ý vị trí cực dương âm, dây điều khiển mở/đóng, dây tín hiệu phản hồi, dây tiếp địa để đảm bảo an toàn điện và tránh đoản mạch.

- Cấp điện vận hành thử và quan sát phản hồi hoạt động: Sau khi kiểm tra cơ học, tiến hành cấp điện vận hành thử. Quan sát chiều quay, thời gian đóng mở và tín hiệu phản hồi trên đồng hồ hiển thị hoặc đèn báo, nếu phát hiện van quay ngược hướng, cần đổi lại thứ tự dây pha để hiệu chỉnh đúng.

VI. Địa chỉ mua bộ điều khiển điện chính hãng, giá tốt nhất thị trường

Khi lựa chọn bộ điều khiển điện cho van công nghiệp, yếu tố quan trọng nhất không chỉ là thông số kỹ thuật hay công suất motor, mà còn nằm ở nguồn gốc sản phẩm và đơn vị cung cấp. Một thiết bị chính hãng, được phân phối bởi nhà cung cấp uy tín sẽ đảm bảo độ bền, tính ổn định và an toàn tuyệt đối trong vận hành.

Hiện nay, trên thị trường có rất nhiều dòng bộ điều khiển điện đến từ các thương hiệu nổi tiếng như Kosaplus, Haitima, Yaccor, Samwoo, KST,… mỗi hãng đều có thế mạnh riêng về cấu tạo, điện áp và ứng dụng thực tế. Tuy nhiên, việc lựa chọn nơi mua hàng đáng tin cậy sẽ giúp bạn tránh tình trạng hàng giả, hàng nhái, hoặc sai thông số kỹ thuật ảnh hưởng đến hiệu quả sử dụng.
