Coil van điện từ

I. Coil van điện từ là gì?

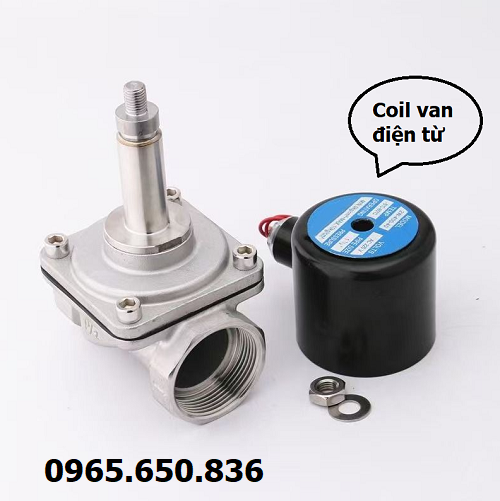

Coil van điện từ, hay còn gọi là cuộn coil van điện từ, là bộ phận tạo ra từ trường điện để kích hoạt hoạt động đóng/mở của van điện từ. Đây là trái tim điều khiển của van – khi được cấp điện, coil sinh ra từ trường hút lõi sắt di chuyển, từ đó thay đổi trạng thái đóng mở của van.

Coil thường được quấn bằng dây đồng chịu nhiệt, đặt trong lớp cách điện và vỏ bảo vệ bằng nhựa hoặc inox để đảm bảo an toàn, độ bền và ổn định trong môi trường công nghiệp. Không có coil hoặc coil bị hỏng, van điện từ sẽ không hoạt động.

A. Chức năng của coil trong van điện từ

- Tạo lực điện từ hút lõi van: Khi có dòng điện chạy qua, coil sinh ra từ trường đủ mạnh để kéo lõi sắt di chuyển, giúp mở hoặc đóng van tùy theo thiết kế (thường đóng hoặc thường mở).

- Đảm bảo phản hồi nhanh: Coil tốt giúp van đóng/mở gần như ngay lập tức khi có tín hiệu điện, rất phù hợp cho các hệ thống tự động hóa yêu cầu tốc độ phản ứng nhanh.

- Duy trì trạng thái van ổn định: Trong suốt thời gian cấp điện, coil phải hoạt động liên tục mà không sinh nhiệt quá mức hay bị cháy.

B. Chi tiết thông số kỹ thuật Coil van điện từ

II. Cấu tạo và nguyên lý hoạt động của coil van điện từ

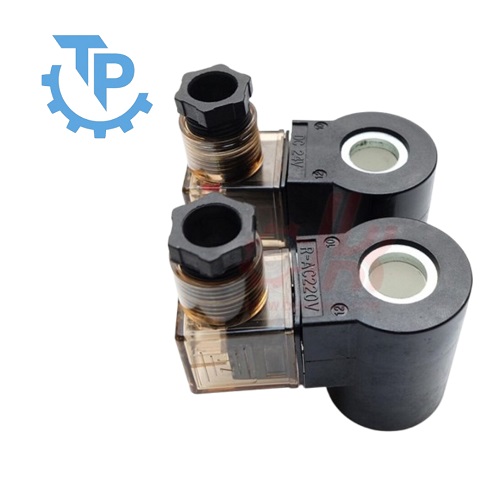

A. Cấu tạo cơ bản của coil van điện từ

Coil van điện từ là bộ phận quan trọng của van điện từ, với chức năng chính tạo ra từ trường với lục hút để điều khiển hoạt động của dòng van này. Chi tiết cấu dạo của bộ phận này gồm nhiều phần khác nhau, chi tiết từng bộ phận như sau:

• Cuộn dây đồng: Thành phần chính để tạo từ trường khi có điện.
• Lõi sắt từ (core): Được hút lên hoặc đẩy xuống dưới tác động của từ trường.
• Vỏ bảo vệ coil: Làm bằng nhựa chịu nhiệt, inox hoặc nhôm, có khả năng chống nước, bụi và va đập.
• Giắc kết nối điện: Cấp nguồn điện cho coil, thường là loại chân cắm 3 chấu hoặc dạng jack DIN.

B. Nguyên lý hoạt động của cuộn coil van điện từ

Khi cấp điện (thường là 12V, 24V, hoặc 220V), coil sinh ra từ trường hút lõi van. Lõi van di chuyển, tạo hành trình mở/đóng cho lưu chất đi qua hoặc bị chặn lại. Khi mất điện, lõi được trả về vị trí ban đầu nhờ lực lò xo hoặc trọng lực.

III. Các dòng coil van điện từ phổ biến trên thị trường hiện nay

Trên thị trường hiện nay có nhiều loại coil van điện từ khác nhau, mỗi dòng coil van sẽ phù hợp lắp đặt theo từng dòng van điện từ. Tùy theo dòng van mà chúng ta có thể phân loại chúng theo các cách khác nhau, dưới đây là các dòng coil phổ biến nhất trên thị trường hiện nay:

• Coil van điện từ 24V
• Coil van điện từ 220V
• Coil van điện từ chống cháy nổ
• Coil van điện từ ngâm nước
• Coil van điện từ Unid
• Coil van điện từ ODE
• Coil van điện từ TPC

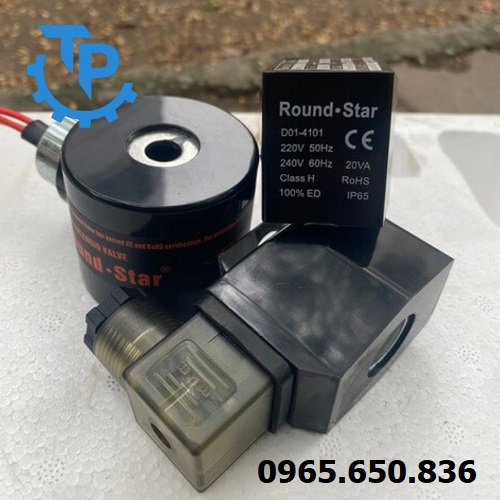

• Coil van điện từ Round star
• Coil van điện từ Yaccor
• Coil van điện từ dây đúc
• Coil van điện từ nối dây
• Coil van điện từ Hàn Quốc
• Coil van điện từ Đài Loan
• Coil van điện từ Nhật Bản
• Coil van điện từ Trung Quốc
• Coil van điện từ Italia

IV. Dấu hiệu coil van điện từ bị hỏng và cách xử lý

- Không có tiếng “click” khi cấp điện: Có thể coil cháy, đứt dây hoặc mất nguồn.

- Van không mở dù đã cấp điện đúng: Coil yếu, từ trường không đủ để hút lõi.

- Nhiệt độ coil tăng bất thường: Coil bị chập hoặc cấp sai điện áp.

- Có mùi khét hoặc cháy đen vỏ coil: Coil đã bị cháy, cần thay mới.

Cách xử lý:

• Kiểm tra điện áp cấp.
• Đo trở cuộn dây bằng đồng hồ đo điện.
• Thay coil cùng loại, đúng điện áp, đúng kích cỡ.
• Ưu tiên chọn coil chính hãng, chống nước, chịu nhiệt.

V. Các lưu ý khi sử dụng coil van điện từ

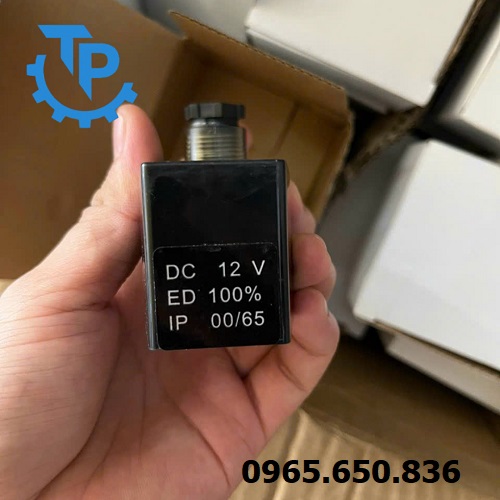

- Chọn đúng điện áp tương thích: Coil van điện từ có nhiều mức điện áp khác nhau như 12VDC, 24VDC, 220VAC... Việc cấp sai điện áp (quá cao hoặc quá thấp) có thể làm coil quá nhiệt, cháy cuộn dây hoặc không đủ lực hút để vận hành van. Luôn kiểm tra nhãn thông số trên coil trước khi đấu nối nguồn điện.

- Không cấp điện liên tục quá lâu (với coil không tải): Trong một số trường hợp, nếu van điện từ ở trạng thái đóng mở quá lâu mà không có dòng chất lỏng lưu thông, coil có thể bị nóng lên bất thường do không được làm mát bằng môi chất, dẫn đến cháy hoặc giảm tuổi thọ.

- Kiểm tra nguồn điện ổn định: Nguồn điện chập chờn, dao động hoặc ngắt đột ngột có thể gây hư hỏng cho coil. Cần đảm bảo nguồn cấp ổn định, đúng pha (với dòng AC), đúng cực (với dòng DC), và nên có CB hoặc rơ-le bảo vệ nguồn đi kèm.

- Bảo vệ coil khỏi nước, bụi, dầu: Dù nhiều dòng coil có khả năng chống nước theo tiêu chuẩn IP, bạn vẫn nên tránh lắp đặt ở nơi quá ẩm ướt hoặc có khả năng ngập nước, trừ khi coil có chỉ số IP65 trở lên.

- Không tháo/lắp khi đang có điện: Thao tác tháo hoặc gắn coil khi nguồn vẫn còn điện rất dễ gây chập cháy, sốc điện hoặc làm hỏng coil và giắc nối. Hãy luôn ngắt nguồn hoàn toàn trước khi thay thế hoặc kiểm tra coil.

- Lắp đúng vị trí và hướng: Một số loại coil chỉ hoạt động hiệu quả nếu lắp đúng chiều hút và hướng dẫn kỹ thuật từ nhà sản xuất. Việc gắn sai có thể làm giảm lực hút, gây tiếng ồn bất thường hoặc làm van không hoạt động.

>>> Coil van điện từ là linh kiện nhỏ nhưng có vai trò sống còn trong hệ thống điều khiển tự động. Việc lựa chọn đúng loại coil giúp đảm bảo van vận hành trơn tru, nâng cao hiệu quả kiểm soát lưu chất, đồng thời kéo dài tuổi thọ cho toàn hệ thống.
