Đồng hồ áp suất dầu

I. Tìm hiểu chung về - Đồng hồ áp suất dầu là gì?

Đồng hồ áp suất dầu hay còn được gọi (đồng hồ áp suất mặt dầu) là thiết bị đo áp lực được bơm đầy dung dịch dầu (thường là dầu glycerin hoặc silicone) bên trong mặt đồng hồ nhằm ổn định hoạt động của bộ cơ cấu đo. Về bản chất, đây vẫn là loại đồng hồ áp suất dầu hoạt động theo nguyên lý ống Bourdon, nhưng được bổ sung lớp dầu giúp giảm rung lắc và hạn chế dao động kim khi hệ thống làm việc trong điều kiện áp suất biến thiên liên tục.

So với đồng hồ áp suất mặt khô, đồng hồ áp suất chống rung có độ bền cao hơn trong môi trường rung động mạnh như hệ thống bơm, máy nén khí, thủy lực công nghiệp. Đồng hồ khô thường phù hợp cho môi trường tĩnh, ít dao động, còn loại có dầu giúp kim hiển thị ổn định, giảm sai số và tăng tuổi thọ bộ truyền động cơ khí bên trong.

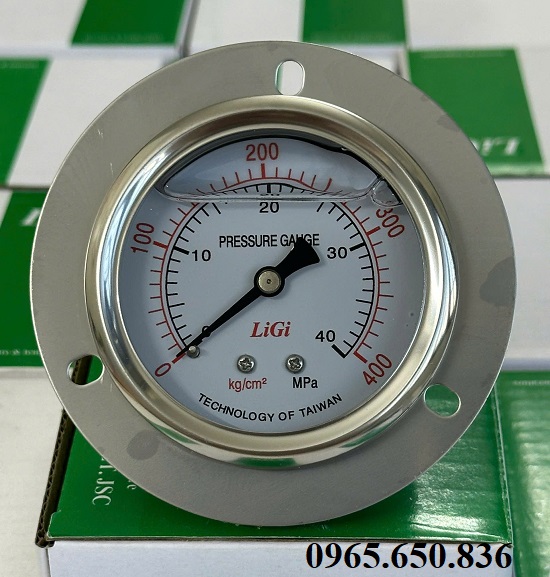

Đồng hồ áp suất mặt dầu.

Trong thực tế, đồng hồ áp suất có dầu được ứng dụng rộng rãi trong hệ thống khí nén, trạm bơm nước, đường ống thủy lực, dây chuyền sản xuất và nhiều môi trường công nghiệp khác. Thiết bị này còn được gọi với nhiều tên khác như:

• Đồng hồ áp lực có dầu
• Đồng hồ đo áp suất dầu glycerin
• Đồng hồ áp suất có dầu
• Đồng hồ áp suất chống rung
• Đồng hồ áp suất mặt dầu
• Đồng hồ áp suất mặt dầu chân sau
• Đồng hồ áp suất mặt dầu chân đứng

II. Đặc điểm nổi bật của đồng hồ áp suất dầu

Đồng hồ áp suất có dầu được đánh giá cao nhờ khả năng chống rung hiệu quả, vận hành ổn định trong môi trường áp lực dao động liên tục và giúp kéo dài tuổi thọ cơ cấu đo bên trong. Nhờ lớp dầu glycerin hoặc silicone được bơm kín trong mặt đồng hồ, thiết bị giảm đáng kể hiện tượng giật kim, hạn chế sai số và bảo vệ bộ truyền động cơ khí, đặc biệt phù hợp cho hệ thống bơm, khí nén và thủy lực công nghiệp.

- Chống rung lắc hiệu quả: Lớp dầu glycerin hoặc silicone giúp triệt tiêu rung động từ máy bơm, máy nén khí và motor, giữ kim hiển thị ổn định, dễ quan sát và hạn chế hiện tượng giật mạnh.

- Giảm sai số khi hệ thống dao động: Khi áp suất thay đổi liên tục, dầu làm dịu chuyển động của ống Bourdon, giúp kết quả đo chính xác hơn so với đồng hồ áp suất không dầu.

- Tăng tuổi thọ thiết bị: Dầu giảm ma sát giữa các chi tiết cơ khí bên trong, hạn chế mài mòn và hư hỏng do rung động kéo dài trong môi trường làm việc khắc nghiệt.

- Bảo vệ bộ truyền động cơ khí: Lớp dầu còn giúp ngăn hơi ẩm xâm nhập, hạn chế oxy hóa và bảo vệ hệ bánh răng truyền động, đảm bảo đồng hồ vận hành ổn định lâu dài.

III. Thông số kỹ thuật và hình ảnh thực tế của đồng hồ áp suất dầu

A. Chi tiết thông số kỹ thuật đồng hồ áp suất mặt dầu

Đồng hồ áp suất dầu được sản xuất với nhiều dải đo, kích thước và chuẩn kết nối khác nhau để phù hợp từng hệ thống công nghiệp. Khi lựa chọn, cần quan tâm đến dải áp suất làm việc, cấp chính xác, vật liệu chế tạo và tiêu chuẩn ren nhằm đảm bảo thiết bị vận hành ổn định, bền bỉ và hiển thị chính xác trong môi trường thực tế.

• Sản phẩm: Đồng hồ áp suất dầu, đồng hồ áp suất chống rung
• Dải đo áp suất (Pressure Range): 0 – 1 bar, 0 – 2.5 bar, 0 – 6 bar, 0 – 10 bar, 0 – 16 bar, 0 – 25 bar, 0 – 40 bar, 0 – 60 bar, 0 – 100 bar, 0 – 160 bar, 0 – 250 bar, 0 – 400 bar, 0 – 600 bar, 0 – 1000 bar.
• Đơn vị hiển thị phổ biến: bar, psi, kg/cm², MPa
• Cấp chính xác (Accuracy Class): ±1.6%, ±1.0%, ±0.5%.
• Đường kính mặt đồng hồ (Dial Size): Ø40mm, Ø50mm, Ø63mm, Ø100mm, Ø150mm.
• Kiểu chân kết nối (Connection Type): Chân đứng, Chân sau, Chân sau có vành.
• Kích thước ren kết nối: 1/8", 1/4", 3/8", 1/2".
• Chuẩn ren: BSPT, NPT .
• Vật liệu chế tạo: đồng, inox 304, inox 316.
• Ống Bourdon: Đồng, Inox.
• Dung dịch dầu bên trong: Dầu Glycerin, Dầu Silicone .
• Nhiệt độ làm việc: -20°C đến +60°C.
• Cấp bảo vệ: IP65, IP67 (dòng cao cấp).
• Thương hiệu sản xuất: WISE, WIKA, LIGI, KK,…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Hàn Quốc, EU,…
• Nhà cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: Bảo hành 12 tháng.

B. Hình ảnh thực tế của đồng hồ áp suất mặt dầu


Đồng hồ áp suất chống rung.

IV. Cấu tạo và nguyên lý hoạt động của đồng hồ áp suất dầu

A. Cấu tạo đồng hồ áp suất mặt dầu

Đồng hồ áp suất dầu được thiết kế dạng kín hoàn toàn, bên trong chứa dung dịch dầu (thường là glycerin hoặc silicone) nhằm ổn định cơ cấu đo và bảo vệ các chi tiết cơ khí. Về cơ bản, thiết bị vẫn hoạt động dựa trên nguyên lý ống Bourdon, nhưng được gia cường thêm lớp dầu giúp chống rung, giảm dao động kim và tăng tuổi thọ trong môi trường công nghiệp.

- Vỏ đồng hồ (Case): Thường làm bằng inox 304 hoặc thép mạ, có nhiệm vụ bảo vệ toàn bộ cơ cấu bên trong khỏi bụi bẩn, hơi ẩm và va đập cơ học trong quá trình vận hành.

- Mặt kính (Lens): Sử dụng kính cường lực hoặc nhựa polycarbonate trong suốt, giúp quan sát thang đo rõ ràng và chống nứt vỡ khi chịu tác động nhẹ từ môi trường bên ngoài.

- Mặt hiển thị (Dial): In các đơn vị đo như bar, psi, kg/cm² hoặc MPa, chia vạch rõ ràng giúp người vận hành đọc thông số áp suất nhanh chóng và chính xác.

- Ống Bourdon: Là bộ phận cảm biến áp suất chính, thường chế tạo bằng đồng hoặc inox, có dạng ống cong hình chữ C; khi áp lực tăng, ống sẽ giãn ra tạo chuyển động cơ học.

- Bộ truyền động và kim chỉ thị: Nhận chuyển động từ ống Bourdon, truyền qua hệ bánh răng để làm quay kim chỉ thị trên mặt đồng hồ tương ứng với giá trị áp suất đo được.

- Dung dịch dầu bên trong: Thường là dầu glycerin hoặc silicone, có tác dụng giảm rung lắc, ổn định chuyển động kim và hạn chế mài mòn cơ cấu truyền động.

Cấu tạo đồng hồ áp suất dầu.

B. Nguyên lý hoạt động của đồng hồ áp suất có dầu

Đồng hồ áp suất có dầu hoạt động dựa trên sự biến dạng cơ học của ống Bourdon khi chịu tác động của áp suất môi chất. Khi áp lực từ hệ thống đi vào bên trong ống Bourdon, ống sẽ có xu hướng duỗi thẳng ra tùy theo mức áp suất tăng hay giảm. Chuyển động này được truyền qua hệ thống bánh răng liên kết, làm quay kim chỉ thị trên mặt đồng hồ để hiển thị giá trị áp suất tương ứng.

Điểm khác biệt của dòng đồng hồ này so với loại không dầu nằm ở lớp dầu được bơm kín bên trong. Dầu có tác dụng làm giảm dao động cơ học do rung động từ máy bơm, máy nén khí hoặc hệ thống thủy lực gây ra. Nhờ đó, kim hiển thị ổn định hơn, hạn chế giật kim và giảm sai số khi áp suất biến thiên liên tục, đồng thời bảo vệ cơ cấu truyền động khỏi mài mòn trong quá trình vận hành lâu dài.

V. Các dòng đồng hồ áp suất dầu hàng đầu thị trường hiện nay

Hiện nay trên thị trường có rất nhiều các dòng đồng hồ đo áp suất mặt dầu khác nhau, mỗi thiết kế dạng đồng hồ đều có những đặc điểm riêng. Người sử dụng cần tìm hiểu rõ nhu cầu sử dụng, từ đó lựa chọn dòng sản phẩm phù hợp nhất với hệ thống. Dưới đây là các dòng đồng hồ đo áp suất mặt dầu hàng đầu thị trường hiện nay, đang được chúng tôi cung cấp trên thị trường.

• Đồng hồ áp suất dầu chân sau
• Đồng hồ áp suất dầu chân đứng
• Đồng hồ áp suất dầu chân đứng có vành
• Đồng hồ áp suất áo suất âm mặt dầu
• Đồng hồ áp suất thấp mặt dầu
• Đồng hồ đo áp suất cao mặt dầu
• Đồng hồ áp suất dầu thủy lực
• Đồng hồ áp suất dầu WISE
• Đồng hồ áp suất dầu WIKA
• Đồng hồ áp suất dầu LIGI
• Đồng hồ áp suất dầu KK
• Đồng hồ áp suất dầu Yamaki
• Đồng hồ áp suất dầu Đài Loan
• Đồng hồ áp suất dầu Trung Quốc
• Đồng hồ áp suất dầu Hàn Quốc
• Đồng hồ áp suất dầu Nhật Bản
• Đồng hồ áp suất dầu Châu Âu

Đồng hồ áp suất mặt dầu WIKA.

>>> Tìm hiểu thêm về các dòng thiết bị đo khác tại đây: Đồng hồ đo áp suất <<<

VI. Ứng dụng thực tế của đồng hồ áp suất dầu

Đồng hồ áp suất mặt dầu được sử dụng rộng rãi trong các hệ thống công nghiệp có rung động mạnh hoặc áp suất biến thiên liên tục. Nhờ khả năng chống rung, ổn định kim đo và bảo vệ cơ cấu bên trong, thiết bị này đặc biệt phù hợp với môi trường vận hành khắc nghiệt, nơi đồng hồ áp suất thông thường khó đảm bảo độ chính xác và tuổi thọ lâu dài.

- Hệ thống khí nén công nghiệp: Lắp trên đường ống máy nén khí, bình tích áp và cụm xử lý khí, giúp theo dõi áp suất ổn định, hạn chế giật kim do rung động từ máy nén.

- Trạm bơm nước và hệ thống cấp thoát nước: Giám sát áp lực đầu bơm, đường ống phân phối và hệ thống tăng áp, đảm bảo vận hành an toàn và phát hiện kịp thời tình trạng quá áp.

- Hệ thống thủy lực: Ứng dụng trong máy ép, máy dập, bộ nguồn thủy lực, nơi áp suất thay đổi nhanh và liên tục, yêu cầu đồng hồ có độ ổn định và độ bền cao.

- Ngành dầu khí và hóa chất: Sử dụng trong môi trường rung động, có yêu cầu kiểm soát áp suất chính xác để đảm bảo an toàn vận hành và bảo vệ thiết bị.

- Nhà máy sản xuất và dây chuyền công nghiệp: Theo dõi áp lực trong hệ thống hơi, khí, nước hoặc dầu, giúp kiểm soát quy trình sản xuất và hạn chế rủi ro sự cố áp suất.

VII. Báo giá đồng hồ áp suất dầu

Thuận Phát Valve là đơn vị chuyên phân phối đồng hồ áp suất có dầu cho hệ thống khí nén, thủy lực, trạm bơm và dây chuyền công nghiệp. Với kinh nghiệm thực tế trong ngành thiết bị đo và van công nghiệp, chúng tôi không chỉ cung cấp sản phẩm mà còn tư vấn lựa chọn đúng dải áp, đúng vật liệu và đúng môi trường làm việc, giúp khách hàng hạn chế sai số và tăng độ bền thiết bị.

Sản phẩm tại Thuận Phát được nhập khẩu từ nhiều thương hiệu uy tín, đầy đủ chứng từ CO–CQ và thông số kỹ thuật rõ ràng. Hàng hóa luôn sẵn kho với đa dạng kích thước mặt đồng hồ, chuẩn ren kết nối và dải đo áp suất khác nhau, đáp ứng nhanh nhu cầu thay thế hoặc lắp đặt cho công trình mới.

Giá thành đồng hồ áp suất có dầu phụ thuộc vào nhiều yếu tố như thương hiệu sản xuất, vật liệu chế tạo (thân thép mạ hay inox), dải đo áp suất, cấp chính xác và kích thước ren kết nối. Ngoài ra, số lượng đặt hàng và yêu cầu kỹ thuật riêng của từng hệ thống cũng ảnh hưởng trực tiếp đến mức giá. Thuận Phát luôn báo giá dựa trên cấu hình thực tế để đảm bảo khách hàng nhận được sản phẩm phù hợp với chi phí tối ưu nhất.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.
