Đồng hồ đo nước thải

Giới thiệu sản phẩm – Đồng hồ đo nước thải

Đồng hồ đo nước thải hay còn được gọi đồng hồ đo lưu lượng nước thải, đây là dòng đồng hồ được sản xuất nhằm mục đích sử dụng trong các hệ thống đường ống lưu chất có tạp chất, cặn bẩn trong dòng chảy, các hệ thống nước thải dân dụng, nước thải công nghiệp nhằm mục đích kiểm soát và xử lý nước thải trong đời sống và sản xuất công nghiệp.

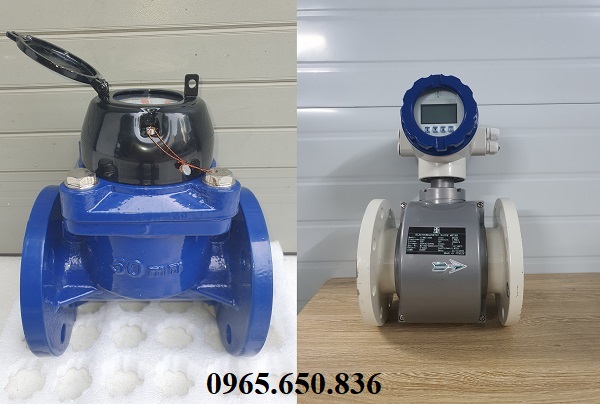

Đồng hồ đo lưu lượng nước thải.

Dòng đồng hồ đo nước này được thiết kế với 2 dạng chính là đồng hồ nước thải dạng cơ và đồng hồ nước thải điện tử, được chế tạo từ các chất liệu cao cấp như inox, gang, nhựa có thể hoạt động tốt trong nhiều môi trường chất thải khác nhau. Vì vậy mà dòng van này có thể hoạt động tốt hơn nhiều môi trường hệ thống khác nhau có các dạng lưu chất như xăng, dầu, nước sạch, nước thải, thực phẩm, hóa chất,…

Dưới đây chúng ta cùng tìm hiểu chi tiết về 2 dòng đồng hồ đo nước thải chính trên thị trường hiện nay:

I. Chi tiết đồng hồ đo nước thải dạng cơ

Đồng hồ đo nước thải dạng cơ là dòng đồng hồ đo nước thải hoạt động theo dạng cơ học sử dụng nguyên lý woltman truyền động cơ học, sử dụng cánh quạt và các chuyển động bánh răng từ đó tính ra lưu lượng dòng chảy, hiển thị bằng dãy số trên màn hình đồng hồ. Các dòng đồng hồ này thường có giá thành rẻ, hoạt động ổn định với khả năng đo chính xác rất được ưu chuộng sử dụng trên thị trường hiện nay.

Đồng hồ nước thải dạng là là thiết bị đo được sử dụng khá phổ biến trong đời sống con người hiện nay, chúng ta có thể nhìn thấy chúng trong các hệ thống cung cấp nước sinh hoạt, hệ thống nước phòng trọ, tòa nhà cao tầng, khu dân cư,….Giúp kiểm soát lưu lượng nước sử dụng, tính toán tiền nước hàng tháng của các hộ gia đình, cư dân, hay sử dụng trong các hệ thống sản xuất, kiểm soát lượng nước sử dụng trong quy trình sản xuất.

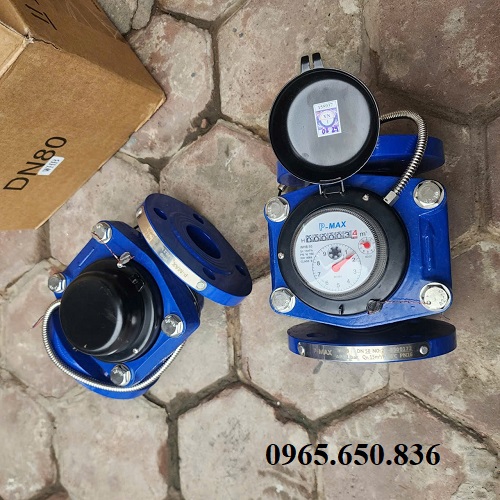

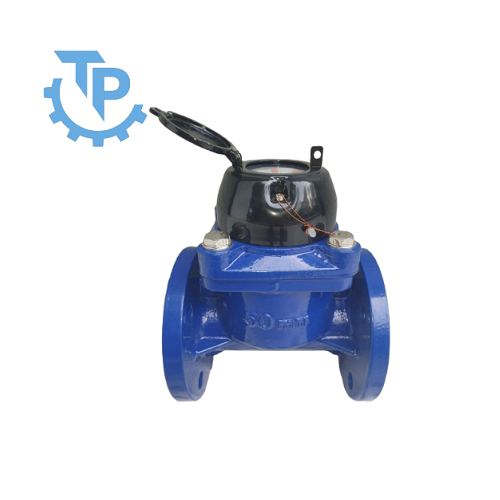

Đồng hồ đo nước thải dạng cơ.

Các dòng đồng hồ đo nước thải dạng cơ phổ biến trên thị trường hiện nay:

• Đồng hồ nước thải dạng cơ lắp ngang
• Đồng hồ nước thải dạng cơ lắp đứng
• Đồng hồ nước thải dạng cơ bằng gang
• Đồng hồ nước thải dạng cơ bằng đồng
• Đồng hồ nước thải dạng cơ mặt khô
• Đồng hồ đo nước thải dạng cơ mặt dầu
• Đồng hồ đo nước thải tuabin
• Đồng hồ đo nước thải P-max
• Đồng hồ đo nước thải Kent
• Đồng hồ đo nước thải Komax
• Đồng hồ đo nước thải Sence

A. Thông số kỹ thuật đồng hồ đo nước thải dạng cơ

B. Cấu tạo chi tiết đồng hồ đo nước thải dạng cơ

Đồng hồ đo nước thải dạng cơ có cấu tạo khá đơn giản, gồm các chi tiết bộ phận khác nhau, mỗi bộ phận đều được chế tạo và sản xuất với các tiêu chuẩn khác nhau. Chi tiết từng bộ phận như sau:

Thân đồng hồ

• Thân đồng hồ nước thải được chế tạo từ các loại hợp kim cao cấp như inox, gang cầu, gang xám,... và được phủ lớp sơn epoxy chống ăn mòn.
• Thân đồng hồ không chỉ là khung vững chắc liên kết các bộ phận lại với nhau mà vẫn đóng vai trò như một lá chắn bảo vệ các linh kiện bên ngoài hoạt động của môi trường.

Cánh quạt

• Cánh quạt là bộ phận tiếp xúc trực tiếp với dòng chảy, được làm từ nhựa ABS chịu nhiệt cao cấp, chống mài mòn và biến dạng dưới nhiệt độ cao và hóa chất trong nước thải.
• Mỗi vòng quay của cánh quạt tương ứng với một lượng nước nhất định đi qua đồng hồ, từ đó cung cấp dữ liệu chính xác cho quá trình đo lường.

Trục quay

• Trục quay thường được làm từ inox 304 là linh kiện kết nối cánh quạt với hệ thống bánh răng.
• Trục quay đảm bảo truyền động ổn định và chính xác, giúp chuyển đổi chuyển động của cánh quạt thành tín hiệu hiển thị số trên mặt đồng hồ.

Hệ thống bánh răng

• Hệ thống bánh răng được thiết kế tỉ mỉ, hoạt động nhịp nhàng để chuyển đổi số vòng cánh quạt thành giá trị lượng nước.
• Mỗi vòng quay của bánh răng tương ứng với lượng nước nhất định, đảm bảo độ chính xác cao cho kết quả đo lường.

Màn hình số

• Mặt số hiển thị của đồng hồ nước thải được thiết kế hiện đại, dễ dàng quan sát các số lượng lớn và rõ ràng.
• Mặt kính cường lực bảo vệ số lượng các hoạt động từ bên ngoài, đảm bảo độ bền và độ trong suốt.

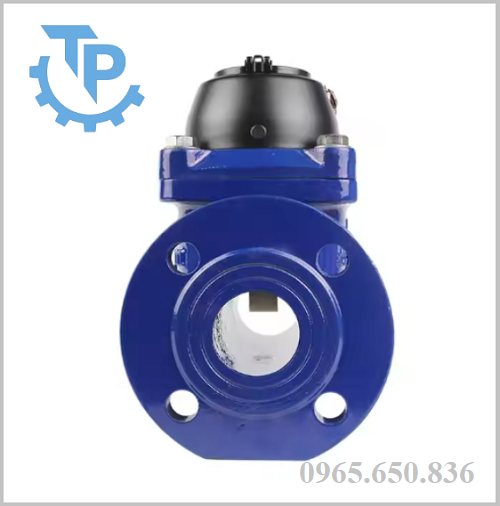

Đồng hồ nước thải tuabin.

C. Nguyên lý hoạt động của đồng hồ nước thải dạng cơ

Đồng hồ đo nước thải có nguyên lý hoạt động dựa trên nguyên tắc cơ bản là chuyển đổi năng lượng của dòng chuyển động cơ học, sau đó chuyển đổi thành tín hiệu số để hiển thị lượng lưu trữ. Quá trình hoạt động như sau:

- Tương tác với dòng bước: Khi nước thải qua ống dẫn, dòng bước tạo ra một áp lực tác động lên cánh quạt (hay còn gọi là tua) đặt bên trong đồng hồ. Áp lực này làm cho cánh quạt quay với tốc độ thuận lợi và tiết kiệm lượng nước.

- Chuyển động cơ học: Sự chuyển động của cánh quạt được truyền qua trục quay tới hệ thống bánh răng bên trong đồng hồ. Hệ thống bánh răng này có vai trò như một bộ đếm và chuyển đổi, giúp tăng cường tín hiệu và chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

- Hiển thị kết quả: Chuyển động tịnh tiến của bánh răng cuối cùng sẽ hoạt động lên bộ phận hiển thị, thường là một bộ đếm cơ hoặc điện tử. Bộ đếm này sẽ ghi lại số vòng quay của bánh răng và hiển thị trực tiếp lên mặt đồng hồ dưới dạng số liệu về lưu lượng nước thải đã qua.

II. Chi tiết đồng hồ đo nước thải điện tử

Đồng hồ đo nước thải điện tử là dòng thiết bị đo hiện đại hàng đầu trên thị trường hiện nay với nhiều tính năng vượt trội, sử dụng nguyên lý paraday ( cảm ứng điện từ ) để hoạt động đo lưu lượng dòng chảy di chuyển qua 1 điểm trên đường ống. Dòng thiết bị đo này với thiết kế 3 mắt cảm biến sensor bên trong lòng thân van, cảm ứng các mức điện động di chuyển trong dòng chảy, từ đó tính toán ra lưu lượng dòng chảy di chuyển qua đồng hồ.

Đồng hồ nước thải điện tử là thiết bị được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp, đặc biệt với các hệ thống đường ống lớn, có yêu cầu cao về độ chính xác trong kết quả đo lưu lượng dòng chảy. Với màn hình hiển thị LCD, khả năng truyền tín hiệu đo được về tủ điều khiển, máy tính hay điện thoại giúp tăng sự linh hoạt trong quá trình kiểm soát hoạt động của hệ thống.

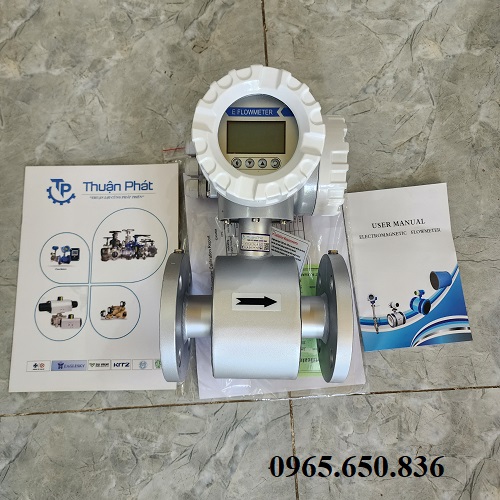

Đồng hồ đo nước thải điện tử.

Các dòng đồng hồ đo nước thải điện tử được sử dụng phổ biến trên thị trường hiện nay:

• Đồng hồ đo nước thải màn hình liền
• Đồng hồ đo nước thải màn hình rời
• Đồng hồ đo nước thải tín hiệu xung
• Đồng hồ đo nước thải siêu âm
• Đồng hồ đo nước thải Hansung
• Đồng hồ đo nước thải Sence
• Đồng hồ đo nước thải Woteck

A. Thông số kỹ thuật đồng hồ đo nước thải điện tử

B. Cấu tạo chi tiết đồng hồ đo nước thải điện tử

Đồng hồ đo nước thải điện tử là thiết bị tiên tiến, được thiết kế để đo lưu lượng nước thải với độ chính xác cao. Cấu tạo của dòng sản phẩm này bao gồm hai thành phần chính: thân đồng hồ và màn hình hiển thị , mỗi phần đảm bảo những chức năng quan trọng nhằm đảm bảo hiệu quả vận hành tối ưu.

Màn Hình Hiển Thị

Màn hình hiển thị là một bộ phận trực quan, cho phép người dùng theo dõi các thông số quan trọng của đồng hồ. Có hai tùy chọn về thiết kế màn hình:

- Loại màn hình liên: Màn hình được gắn liền với thân đồng hồ, phù hợp với các hệ thống mở, dễ dàng quan sát tại vị trí lắp đặt van.

- Loại màn hình rời: Màn hình được kết nối với dây dẫn thân đồng hồ, có thể lắp đặt màn hình ở xa thân đồng hồ, linh hoạt hơn trong sắp xếp bố cục hệ thống. .

Màn hình LCD hiện đại cung cấp đầy đủ ba chỉ số chính:

• Tiết kiệm lượng thời gian: Hiển thị lượng nước thải trong một khoảng thời gian cụ thể.
• Lưu tổng lượng cộng: Ghi lại tổng lượng nước thải đã sử dụng qua đồng hồ.
• Tốc độ chuyển dòng: Đo tốc độ chuyển của dòng nước thải trong ống dẫn.

Thân Đồng Hồ

Thân đồng hồ là phần chính chịu trách nhiệm đo lường và bảo vệ các linh kiện bên trong. Được sản xuất từ ​​vật liệu hợp kim cao cấp và gia cố bằng lớp nhựa PTFE, thân đồng hồ đảm bảo độ bền vượt trội, khả năng chống ăn mòn và chịu áp lực tốt. Cấu tạo phần thân đồng hồ bao gồm bốn bộ phận quan trọng:

• Lớp vỏ ngoài: Được phủ lớp sơn epoxy chống oxy hóa, tăng cường độ bền và khả năng chịu mài mòn. Lớp vỏ này không chỉ bảo vệ mà còn tăng tính thẩm mỹ cho thiết bị.
• Lớp lót bên trong: Tiếp xúc trực tiếp với lưu chất, lớp lót PTFE có khả năng chống ăn mòn cao, đáp ứng các điều kiện môi trường khắc nghiệt trong hệ thống nước thải.
• Cảm biến tín hiệu (Mắt tiếp điểm): Ba mắt cảm biến được bố trí bên trong thân đồng hồ để đo tín hiệu điện từ trong dòng chuyển động, từ đó xác định lưu lượng chính xác.
• Mặt bích kết nối: Được thiết kế linh hoạt theo tiêu chuẩn quốc tế, dễ dàng lắp đặt vào hệ thống đường ống.

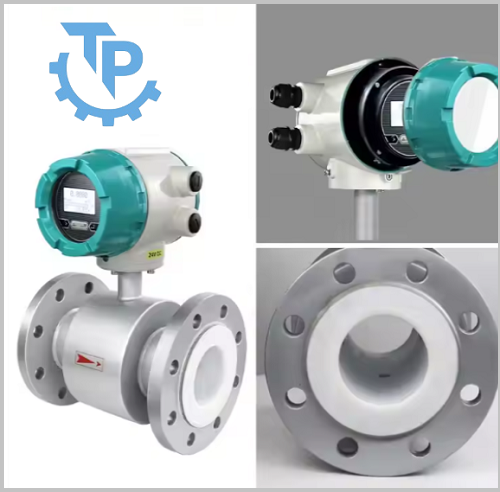

Đồng hồ nước thải điện tử.

C. Nguyên lý hoạt động của đồng hồ đo nước thải điện tử

Đồng hồ nước thải điện tử là dòng thiết bị đo hiện đại sử dụng định luật cảm ứng điện từ Faraday để đo lưu lượng dòng chảy tại 1 điểm trên đường ống hệ thống. Cụ thể cách thử đo lưu lượng của dòng đồng hồ này như sau:

Khi lưu chất dẫn điện di chuyển qua đồng hồ, sẽ di chuyển qua vùng từ trường được tạo ra bởi cuộn dây bên trong thân đồng hồ. Vùng từ trường này khi tiếp xúc với dòng chảy dẫn điện sẽ gây ra hiện tượng điện động cảm ứng, hiện tượng điện động sẽ được tiếp nhận bởi 3 mắt tiếp điển Sensor ở giữa thân đồng hồ.

Mức điện áp của điện động trong vùng từ trường sẽ tỉ lệ thuận với lưu lượng dòng chảy di chuyển qua, tức tốc độ dòng chảy di chuyển càng nhành mức điện áp càng lớn. Từ đó dựa vào các thông số kích thước đường ống, tốc độ dòng chảy để tính ra được lưu lượng dòng chảy di chuyển qua đồng hồ trong mức thời gian khác nhau tùy thuộc vào cài đặt của người sử dụng.

Sau khi tính toán, kết quả đo lường sẽ được hiển thị trên màn hình LCD với lưu lượng tức thời của dòng chảy, lưu lượng tổng và các thông số hoạt động của đồng hồ.

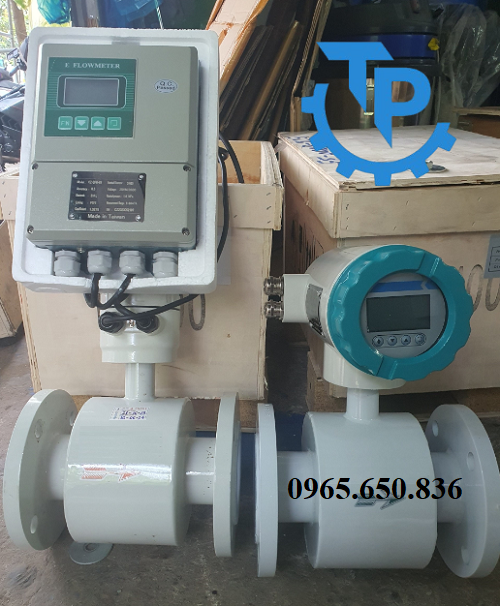

Đồng hồ điện tử nước thải.

III. Đặc điểm nổi bật và lý do nên sử dụng đồng hồ do nước thải

Đồng hồ đo nước thải là thiết bị không thể thiếu trong hệ thống xử lý nước thải, nhà máy sản xuất và công trình xây dựng. Thiết bị này đóng vai trò quan trọng trong công việc giám sát và kiểm soát lượng nước xả ra môi trường, đảm bảo các quy định về bảo vệ môi trường.

A. Đặc điểm nổi bật của đồng hồ đo nước thải

Đo lường chính xác: Đồng hồ đo nước thải được thiết kế với độ chính xác cao, giúp đo lường chính xác lượng nước thải được tiết kiệm qua.

Môi trường khắc nghiệt: Các vật liệu chế tạo đồng hồ thường có khả năng chống ăn mòn, chịu nhiệt tốt, phù hợp với môi trường nước thải thùng rác.

Mở rộng tính năng: Một số loại đồng hồ vẫn có thể kết nối với hệ thống tự động hóa, giúp theo dõi và quản lý lượng nước thải một cách hiệu quả.

Kết quả đo chính xác: Với công nghệ hiện đại ngày càng phát triển, các dòng đồng hồ đo lưu lượng này càng cho các thông số đo chính xác với độ sai số cực nhỏ.

B. Lý do nên sử dụng đồng hồ đo nước thải

• Giám sát và kiểm soát lượng nước thải: Giúp theo dõi lượng nước xả ra môi trường, đảm bảo tuân thủ các quy định về bảo vệ môi trường.
• Tính toán chi phí xử lý nước thải: Dựa vào số liệu được đo, có thể tính toán chính xác chi phí xử lý nước thải.
• Đánh giá kết quả xử lý của hệ thống: Giúp đánh giá hiệu quả hoạt động của hệ thống xử lý nước thải, từ đó đưa ra các giải pháp cải tiến.
• Cung cấp dữ liệu cho các báo cáo: Dữ liệu được đo từ đồng hồ có thể được sử dụng để thiết lập các báo cáo về tình hình sử dụng nước và xử lý nước thải.

Quý khách hàng muốn biết thêm chi tiết về dòng sản phẩm đồng hồ đo nước thải của Thuận Phát Valve chúng tôi có thể liên hệ trực tiếp với chúng tôi thông qua các kênh liên lạc, để nhận được tư vấn chi tiết hơn về dòng sản phẩm này. Qua bài viết trên chúng tôi hi vọng quý khách hàng có cái nhìn tốt hơn về dòng sản phẩm này, có thể sử dụng chúng đạt hiệu quả tốt nhất trong quá trình vận hành hệ thống.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông – Cự Khê – Thanh Oai – Hà Nội.
