Cảm biến nhiệt độ

I. Giới thiệu chung - Cảm biến nhiệt độ là gì?

Cảm biến nhiệt độ là thiết bị dùng để cảm nhận sự thay đổi của nhiệt độ và chuyển đổi đại lượng nhiệt đó thành tín hiệu đo lường, thường là tín hiệu điện (điện trở, điện áp hoặc dòng điện). Dựa trên tín hiệu này, hệ thống có thể giám sát, hiển thị hoặc điều khiển nhiệt độ một cách chính xác và liên tục trong suốt quá trình vận hành.

Về bản chất kỹ thuật, cảm biến nhiệt độ không trực tiếp hiển thị giá trị đo mà chỉ đóng vai trò thu thập dữ liệu nhiệt độ tại điểm đo. Tín hiệu đầu ra từ cảm biến sẽ được truyền về các thiết bị xử lý như bộ điều khiển, PLC, bộ chuyển đổi tín hiệu hoặc đồng hồ hiển thị để phục vụ cho mục đích theo dõi và điều khiển hệ thống.

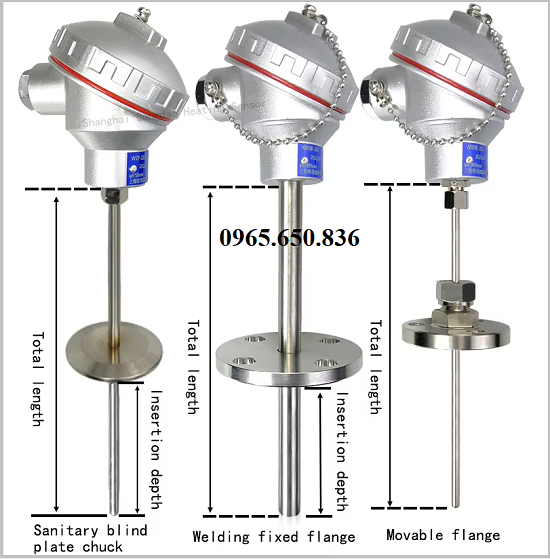

Sensor nhiệt độ.

Trong thực tế, cảm biến nhiệt độ giữ vai trò cực kỳ quan trọng trong đo lường và điều khiển tự động, đặc biệt trong các lĩnh vực như công nghiệp sản xuất, hệ thống HVAC, lò hơi, thực phẩm, dược phẩm và năng lượng. Việc kiểm soát chính xác nhiệt độ giúp đảm bảo chất lượng sản phẩm, an toàn vận hành và tối ưu hiệu suất thiết bị.

Nhiều người thường nhầm lẫn cảm biến nhiệt độ với thiết bị hiển thị nhiệt độ. Điểm khác biệt nằm ở chức năng: cảm biến chỉ làm nhiệm vụ đo và truyền tín hiệu, trong khi thiết bị hiển thị (đồng hồ, màn hình, bộ điều khiển) là nơi nhận tín hiệu và hiển thị giá trị nhiệt độ cho người vận hành. Trong một hệ thống hoàn chỉnh, hai thành phần này luôn hoạt động song song nhưng đảm nhiệm vai trò hoàn toàn khác nhau.

II. Đặc điểm cấu tạo và nguyên lý hoạt động của cảm biến nhiệt độ

Cảm biến nhiệt độ được thiết kế với cấu tạo chuyên biệt nhằm đảm bảo khả năng đo chính xác, ổn định trong nhiều điều kiện môi trường khác nhau. Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp lựa chọn đúng loại cảm biến, lắp đặt đúng kỹ thuật và khai thác tối đa hiệu quả đo lường trong thực tế.

A. Chi tiết cấu tạo của cảm biến nhiệt độ

Về mặt cấu tạo, cảm biến nhiệt độ gồm nhiều bộ phận phối hợp chặt chẽ với nhau, mỗi chi tiết đảm nhiệm một vai trò riêng, từ tiếp xúc nhiệt, chuyển đổi tín hiệu đến bảo vệ và truyền dữ liệu đo.

• Phần tử cảm biến là bộ phận quan trọng nhất, trực tiếp tiếp xúc với nhiệt độ cần đo và thay đổi đặc tính vật lý như điện trở hoặc điện áp để tạo ra tín hiệu tương ứng với mức nhiệt thực tế.
• Vỏ bảo vệ cảm biến thường được chế tạo từ inox, thép hoặc vật liệu chịu nhiệt, giúp bảo vệ phần tử đo khỏi ăn mòn, rung động, áp suất và các tác động cơ học trong môi trường làm việc.
• Dây dẫn và đầu kết nối có nhiệm vụ truyền tín hiệu từ phần tử cảm biến đến thiết bị xử lý trung tâm, đồng thời đảm bảo tín hiệu ổn định, hạn chế nhiễu điện và suy hao trong quá trình truyền dẫn.
• Chuẩn lắp đặt và kết cấu cơ khí như ren, mặt bích hoặc dạng kẹp giúp cảm biến dễ dàng lắp đặt vào đường ống, bồn chứa hay thiết bị, đồng thời đảm bảo tiếp xúc nhiệt tốt và độ kín hệ thống.

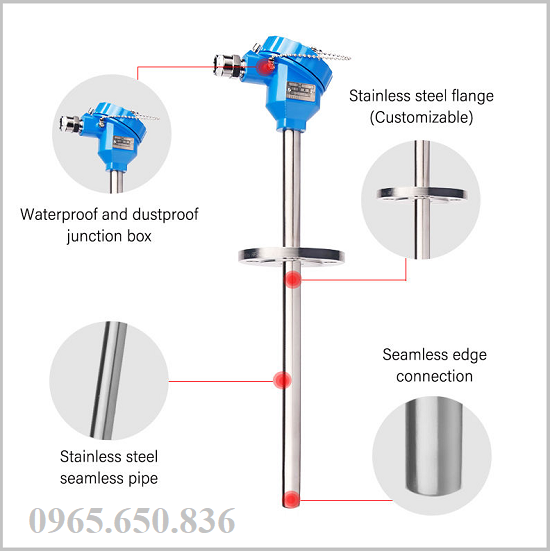

Cấu tạo cảm biến nhiệt độ.

B. Nguyên lý hoạt động của cảm biến nhiệt độ

Nguyên lý hoạt động của cảm biến nhiệt độ dựa trên hiện tượng thay đổi tính chất vật lý của vật liệu khi nhiệt độ biến đổi. Khi nhiệt độ môi trường tăng hoặc giảm, phần tử cảm biến sẽ phản ứng bằng cách thay đổi điện trở, phát sinh điện áp hoặc tín hiệu nhiệt điện tương ứng.

Sự thay đổi này được chuyển đổi thành tín hiệu điện tiêu chuẩn, sau đó truyền về bộ hiển thị, bộ điều khiển hoặc PLC để xử lý. Nhờ đó, hệ thống có thể giám sát, cảnh báo hoặc điều khiển nhiệt độ một cách chính xác, liên tục và tự động.

III. Phân loại cảm biến nhiệt độ phổ biến nhất thị trường hiện nay

Cảm biến nhiệt độ được phân loại dựa trên nguyên lý đo, cấu tạo phần tử cảm biến và phạm vi ứng dụng thực tế. Mỗi loại có ưu điểm riêng về độ chính xác, dải đo và khả năng làm việc trong từng môi trường cụ thể, từ dân dụng đến công nghiệp nặng.

1. Cảm biến nhiệt độ điện trở (RTD)

Cảm biến RTD hoạt động dựa trên sự thay đổi điện trở của kim loại theo nhiệt độ, nổi bật với độ chính xác cao, ổn định lâu dài và được sử dụng rộng rãi trong các hệ thống đo lường yêu cầu kiểm soát nhiệt độ chặt chẽ.

- Đặc điểm cấu tạo và nguyên lý: RTD sử dụng dây kim loại tinh khiết như platinum, nickel hoặc copper, trong đó phổ biến nhất là Pt100, Pt1000, điện trở thay đổi tuyến tính theo nhiệt độ.

- Dải đo, độ chính xác và độ ổn định: RTD có dải đo trung bình, độ chính xác cao, sai số thấp, khả năng lặp lại tốt và ổn định lâu dài, phù hợp cho các hệ thống đo nhiệt độ liên tục.

2. Cảm biến nhiệt độ cặp nhiệt điện (Thermocouple)

Cặp nhiệt điện là loại cảm biến đo nhiệt độ dựa trên hiện tượng phát sinh suất điện động khi có chênh lệch nhiệt độ, nổi bật với khả năng đo dải nhiệt rất rộng và chịu được môi trường khắc nghiệt.

- Nguyên lý Seebeck: Khi hai kim loại khác nhau được nối tại một điểm đo, sự chênh lệch nhiệt độ giữa điểm nóng và điểm lạnh sẽ tạo ra điện áp nhiệt, tỷ lệ thuận với nhiệt độ cần đo.

- Các loại K, J, T, E, N và ứng dụng: Mỗi loại thermocouple sử dụng cặp kim loại khác nhau, phù hợp cho từng dải nhiệt và môi trường như lò hơi, lò nung, khí nóng, kim loại nóng chảy.

3. Cảm biến nhiệt độ bán dẫn (Thermistor)

Thermistor là cảm biến nhiệt độ bán dẫn có độ nhạy cao, phản ứng nhanh với sự thay đổi nhiệt độ, thường được sử dụng trong các ứng dụng đo nhiệt độ phạm vi hẹp.

- Đặc điểm NTC và PTC: NTC có điện trở giảm khi nhiệt độ tăng, trong khi PTC có điện trở tăng theo nhiệt độ, cả hai đều cho tín hiệu thay đổi mạnh trong dải đo nhỏ.

- Ứng dụng trong dân dụng và công nghiệp nhẹ: Thermistor thường dùng trong thiết bị điện tử, máy lạnh, tủ lạnh, thiết bị gia nhiệt và các hệ thống điều khiển nhiệt độ đơn giản.

4. Cảm biến nhiệt độ hồng ngoại

Cảm biến nhiệt độ hồng ngoại cho phép đo nhiệt độ không cần tiếp xúc trực tiếp, rất phù hợp cho các bề mặt chuyển động, nhiệt độ cao hoặc môi trường không thể gắn cảm biến tiếp xúc.

- Đo không tiếp xúc là gì: Cảm biến hồng ngoại đo bức xạ nhiệt phát ra từ bề mặt vật thể, sau đó chuyển đổi thành tín hiệu nhiệt độ tương ứng mà không cần tiếp xúc vật lý.

- Khi nào nên dùng cảm biến hồng ngoại: Nên sử dụng khi đo vật thể đang chuyển động, bề mặt nóng, khu vực nguy hiểm, hoặc khi điều kiện môi trường không cho phép lắp cảm biến tiếp xúc.

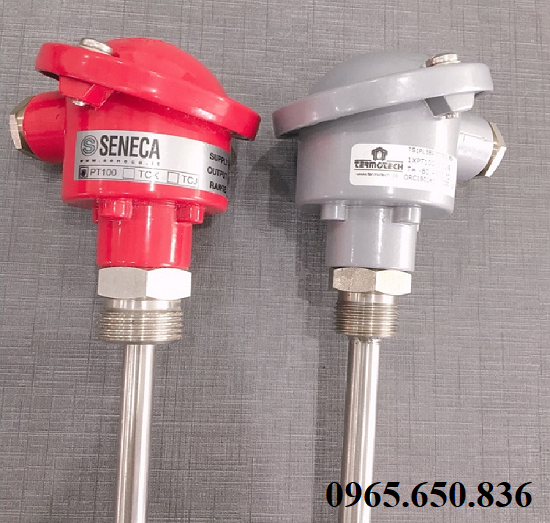

Đầu dò nhiệt độ.

>>> Tìm hiểu thêm về các dòng thiết bị đo khác tại đây: Đồng hồ đo áp suất <<<

IV. Chi tiết thông số kỹ thuật và dãi đo của cảm biết nhiệt độ

• Sản phẩm: Cảm biết nhiệt độ.
• Dải đo nhiệt độ: –50 ~ +200°C, 0 ~ +400°C, –200 ~ +600°C, –200 ~ +800°C.
• Đơn vị: °C / °F.
• Cấp chính xác: Class AA, Class A, Class B, ±0.1°C, ±0.3°C, ±0.5°C.
• Thời gian đáp ứng: 0.5 – 2 giây, 2 – 5 giây, 5 – 10 giây.
• Chuẩn tín hiệu đầu ra: 4–20mA, Modbus, RS485.
• Kiểu lắp đặt: Ren, Mặt bích, Kẹp clamp, Nhúng trực tiếp, Lắp bề mặt.
• Chiều dài que đo: 50mm, 100mm | 150mm, 200mm, 300mm theo yêu cầu.
• Vật liệu vỏ bảo vệ: Inox 304, Inox 316, Inox 316L, Hợp kim đặc biệt.
• Nhiệt độ làm việc của đầu nối và dây tín hiệu: –20 ~ +80°C, –20 ~ +105°C, –20 ~ +120°C.
• Cấp bảo vệ môi trường: IP54, IP65, IP67, IP68.
• Áp suất làm việc cho phép: 10 bar, 16 bar, 25 bar, 40 bar.
• Tiêu chuẩn sản xuất: IEC | DIN | ASTM.
• Chứng nhận: Hiệu chuẩn nhà máy, CO - CQ .
• Nhà cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: Bảo hành 12 tháng, kể từ ngày xuất kho.

Hình ảnh thực tế của cảm biến nhiệt độ

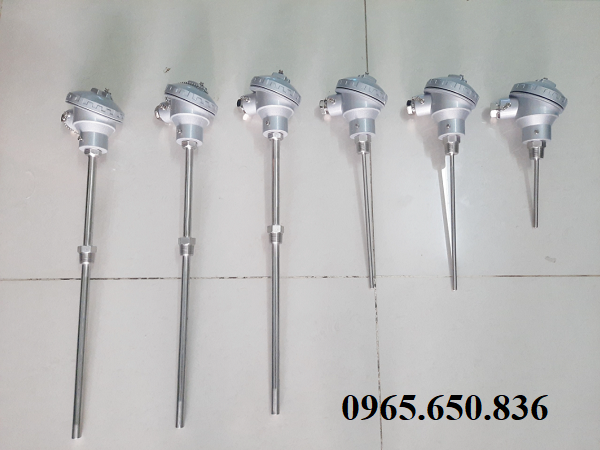

Cảm biến nhiệt độ công nghiệp.

V. Sự khác biệt giữa cảm biến nhiệt độ và công tắc nhiệt độ

Cảm biến nhiệt độ và công tắc nhiệt độ đều là thiết bị liên quan đến việc giám sát nhiệt, tuy nhiên chức năng, nguyên lý hoạt động và mục đích sử dụng hoàn toàn khác nhau. Việc phân biệt đúng hai thiết bị này giúp lựa chọn chính xác, tránh lắp sai gây lỗi hệ thống hoặc phát sinh chi phí không cần thiết.

>>> Cảm biến nhiệt độ đóng vai trò then chốt trong việc giám sát, kiểm soát và tối ưu hóa nhiệt độ của hầu hết các hệ thống kỹ thuật hiện nay, từ dân dụng đến công nghiệp. Việc hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động, phân loại cũng như các thông số kỹ thuật quan trọng sẽ giúp người sử dụng lựa chọn đúng thiết bị, lắp đặt đúng vị trí và vận hành hệ thống ổn định lâu dài.

Bên cạnh đó, phân biệt rõ giữa cảm biến nhiệt độ và công tắc nhiệt độ là yếu tố cần thiết để tránh nhầm lẫn trong thiết kế và thi công. Mỗi thiết bị có chức năng riêng, phù hợp với từng mục đích sử dụng khác nhau, không thể thay thế hoàn toàn cho nhau trong các hệ thống đo lường và điều khiển hiện đại.

Trong thực tế, việc đầu tư cảm biến nhiệt độ chất lượng, đúng tiêu chuẩn kỹ thuật không chỉ giúp nâng cao độ chính xác đo, mà còn góp phần đảm bảo an toàn vận hành, tiết kiệm chi phí bảo trì và nâng cao hiệu suất hệ thống. Do đó, trước khi lựa chọn, người dùng cần cân nhắc kỹ về môi trường làm việc, dải nhiệt độ, độ chính xác và khả năng tương thích với hệ thống hiện có để đạt hiệu quả sử dụng cao nhất.
