Electric control ball valve là gì?

Trong bối cảnh công nghiệp hóa hiện đại, các hệ thống đường ống ngày càng đòi hỏi độ chính xác và khả năng tự động hóa cao. Một trong những thiết bị đóng vai trò trọng yếu trong việc điều khiển dòng chảy tự động chính là Electric control ball valve – hay còn gọi là van bi điều khiển điện. Với khả năng đóng mở hoàn toàn tự động thông qua bộ truyền động điện, loại van này mang lại sự ổn định, an toàn và hiệu quả vượt trội trong các ứng dụng nước, khí, hơi, dầu và hóa chất.

Bài viết dưới đây sẽ giúp bạn hiểu rõ Electric control ball valve là gì, đặc điểm nổi bật, cấu tạo, nguyên lý hoạt động, cũng như cách lựa chọn dòng van phù hợp cho từng hệ thống cụ thể.

I. Giới thiệu chung về Electric control ball valve

Electric control ball valve là tên gọi tiếng Anh của van bi điều khiển điện, một thiết bị tự động dùng để đóng – mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Khác với van bi tay gạt vận hành thủ công, dòng van này được truyền động bằng mô-tơ điện, cho phép người vận hành điều khiển từ xa thông qua tín hiệu điện áp thường là 24VDC, 110VAC hoặc 220VAC.

Về cấu trúc cơ bản, van bi điều khiển điện gồm hai phần chính: thân van bi thực hiện nhiệm vụ đóng mở dòng lưu chất, và bộ truyền động điện (electric actuator) đảm nhận chức năng biến đổi năng lượng điện thành mô-men xoắn để xoay bi van. Khi có tín hiệu điện cấp vào, bộ điều khiển sẽ quay trục van một góc 90 độ, giúp van chuyển từ trạng thái mở sang đóng hoặc ngược lại.

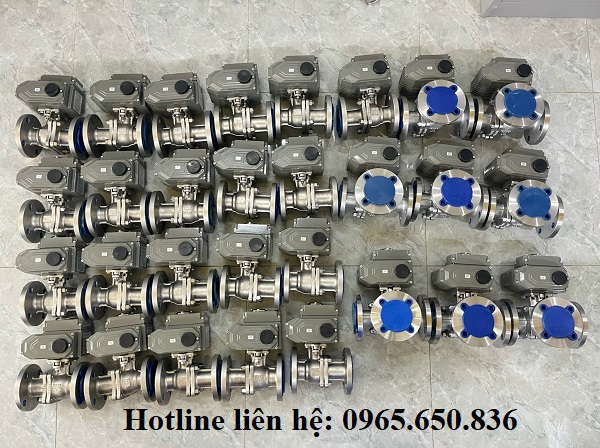

Electric ball valve.

Trong các hệ thống công nghiệp hiện nay, Electric control ball valve được sử dụng rộng rãi trong cấp thoát nước, hệ thống HVAC, nhà máy thực phẩm, hóa chất, năng lượng và xử lý nước thải, nơi cần độ chính xác cao và khả năng điều khiển tự động liên tục.

So với van bi tay gạt, van bi điều khiển điện vượt trội ở khả năng vận hành từ xa, tự động hóa quy trình, giảm nhân công và tăng độ ổn định. Nếu so với van bi điều khiển khí nén, loại van điện cho thời gian phản hồi chậm hơn đôi chút, nhưng hoạt động êm hơn, không cần nguồn khí nén và phù hợp với các hệ thống dân dụng hoặc công nghiệp quy mô vừa và nhỏ.

A. Chi tiết thông số kỹ thuật electric control ball valve

II. Đặc điểm nổi bật của Electric control ball valve

Electric control ball valve (van bi điều khiển điện) được xem là một trong những thiết bị điều khiển dòng chảy hiện đại và hiệu quả nhất hiện nay. Sự kết hợp giữa cơ cấu van bi và bộ truyền động điện mang đến nhiều ưu điểm vượt trội cả về khả năng vận hành lẫn độ bền trong môi trường công nghiệp. Dưới đây là những đặc điểm nổi bật giúp dòng van này được ưa chuộng rộng rãi:

- Vận hành hoàn toàn tự động: Nhờ được trang bị bộ truyền động điện (electric actuator), van có thể đóng mở tự động chỉ bằng tín hiệu điện, không cần tác động cơ học thủ công. Điều này giúp giảm nhân công vận hành, đồng thời cho phép điều khiển từ xa hoặc tích hợp vào hệ thống điều khiển trung tâm (PLC, BMS) một cách dễ dàng.

- Độ chính xác và ổn định cao: Van bi điện có khả năng điều tiết dòng chảy chính xác, đặc biệt là ở dạng van điện tuyến tính (modulating type). Với tín hiệu điều khiển 4–20mA hoặc 0–10V, góc quay của bi van được điều chỉnh mượt mà, đảm bảo lưu lượng ổn định và đáp ứng nhanh theo yêu cầu hệ thống.

- Cấu tạo nhỏ gọn, độ kín tuyệt đối: Cấu trúc van bi dạng ¼ vòng quay (quarter turn) giúp van có kích thước gọn, ít chi tiết chuyển động, dễ lắp đặt và bảo dưỡng. Khi ở trạng thái đóng, bi van và gioăng làm kín ép chặt, tạo ra độ kín gần như tuyệt đối, hạn chế rò rỉ lưu chất ngay cả khi làm việc ở áp suất cao.

- Đa dạng nguồn điện áp và tín hiệu điều khiển: Van bi điều khiển điện được sản xuất với nhiều mức điện áp khác nhau như 220VAC, 110VAC, 24VDC, giúp người dùng dễ dàng lựa chọn phù hợp với hệ thống sẵn có. Ngoài ra, có thể tùy chọn chế độ hoạt động ON/OFF hoặc điều khiển tuyến tính (4–20mA) tùy ứng dụng.

- Độ bền cao, thích ứng nhiều môi trường làm việc: Thân van thường được chế tạo từ inox 304/316, đồng, gang hoặc nhựa PVC, giúp van thích hợp cho nhiều loại lưu chất như nước sạch, nước thải, khí nén, dầu hoặc hóa chất nhẹ. Bên cạnh đó, actuator điện có cấp bảo vệ IP65 – IP68, đảm bảo hoạt động ổn định ngay cả trong môi trường ẩm hoặc bụi bẩn.

- Dễ dàng bảo trì, thay thế linh kiện: So với các dòng van điều khiển bằng khí nén, electric control ball valve có cấu tạo đơn giản hơn, ít hao mòn cơ học. Khi cần bảo dưỡng, việc tháo lắp actuator hoặc thay bi van, gioăng làm kín diễn ra nhanh chóng, không làm gián đoạn toàn bộ hệ thống.

III. Cấu tạo và nguyên lý hoạt động của Electric control ball valve

A. Cấu tạo Electric control ball valve

Electric control ball valve (van bi điều khiển điện) được cấu tạo từ hai thành phần chính: thân van bi (ball valve body) và bộ truyền động điện (electric actuator). Sự kết hợp này giúp van có thể vận hành hoàn toàn tự động mà không cần tác động cơ học từ bên ngoài. Cụ thể, cấu tạo của van bao gồm các bộ phận chính sau:

• Thân van (Body): Là phần vỏ bao quanh toàn bộ cơ cấu đóng mở, chịu áp lực và nhiệt độ của lưu chất. Thân van thường được chế tạo bằng inox 304/316, đồng, gang hoặc nhựa PVC/UPVC tùy môi trường làm việc.
• Bi van (Ball): Là bộ phận hình cầu được khoan lỗ xuyên tâm, đảm nhận chức năng đóng hoặc mở dòng chảy khi quay 90°. Bi thường làm bằng inox đánh bóng để giảm ma sát và tăng độ kín.
• Gioăng làm kín (Seat): Đặt giữa bi van và thân van, thường làm từ vật liệu PTFE (Teflon), EPDM hoặc FKM, giúp ngăn rò rỉ lưu chất.
• Ty truyền động (Stem): Trục nối giữa bi van và bộ truyền động điện, truyền mô-men xoắn khi actuator hoạt động. Ty được làm bằng thép không gỉ để tăng độ bền.
• Bộ truyền động điện (Electric actuator): Là bộ phận trái tim của van, chứa mô-tơ điện, hộp giảm tốc và mạch điều khiển. Actuator nhận tín hiệu điện (thường là 24VDC, 110VAC, 220VAC) và biến đổi thành chuyển động quay, giúp trục van xoay chính xác theo yêu cầu.

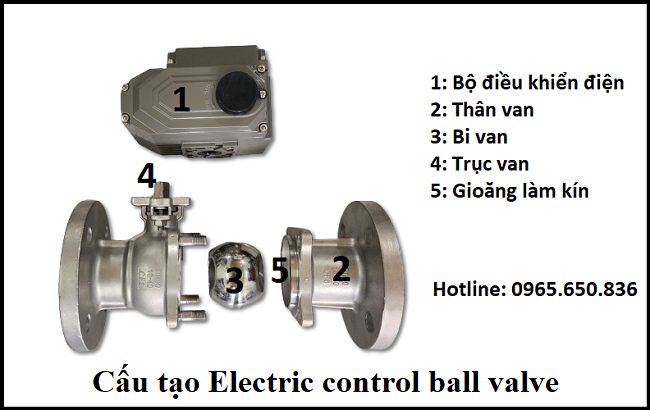

Cấu tạo Electric control ball valve.

Ngoài ra, trên một số model cao cấp còn có công tắc hành trình (limit switch), bộ hiển thị vị trí (position indicator) hoặc bộ điều khiển tuyến tính (modulating controller) để đảm bảo vận hành chính xác trong mọi chế độ.

Nhờ cấu tạo nhỏ gọn, độ kín cao và thiết kế module hóa, van bi điều khiển điện dễ dàng tháo lắp, bảo trì và thay thế từng phần mà không cần tháo rời toàn bộ đường ống.

B. Nguyên lý hoạt động của Electric control ball valve

Nguyên lý hoạt động của Electric control ball valve dựa trên cơ chế truyền động motor điện → hộp giảm tốc → trục van → bi van. Khi có tín hiệu điện cấp vào actuator, mô-tơ quay sẽ tạo ra mô-men xoắn, thông qua hệ thống bánh răng truyền động để xoay trục van một góc 90°:

• Khi bi van song song với dòng chảy, lỗ khoan trong bi mở thông hoàn toàn với dòng chảy tức van mở.
• Khi bi van vuông góc với dòng chảy, lỗ bị bịt kín không cho dòng chảy đi qua tức van đóng.

Tùy theo nhu cầu sử dụng, van có thể hoạt động ở hai chế độ chính:

- Dạng ON/OFF (đóng – mở 2 vị trí): Đây là loại phổ biến nhất, chỉ có hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Khi cấp điện, van mở; khi ngắt điện, van đóng. Thời gian đóng, mở trung bình khoảng 10–15 giây, phù hợp cho các hệ thống nước, khí, hơi hoặc dầu.

- Dạng tuyến tính (Modulating): Loại này có khả năng điều tiết lưu lượng theo tín hiệu điều khiển 4–20mA hoặc 0–10V. Khi tín hiệu thay đổi, bộ điều khiển điện sẽ quay bi van theo góc tương ứng (0–90°), giúp dòng chảy được điều tiết mượt mà và chính xác.

Ứng dụng nhiều trong dây chuyền tự động, hệ thống điều khiển lưu lượng, hoặc hệ thống HVAC yêu cầu điều chỉnh chính xác áp suất và lưu lượng.

Như vậy, Electric control ball valve hoạt động dựa trên nguyên lý chuyển đổi năng lượng điện thành chuyển động cơ học xoay tròn của bi van, mang lại khả năng điều khiển dòng chảy chính xác, an toàn và ổn định trong mọi điều kiện làm việc.

IV. Phân loại các dòng electric control ball valve phổ biến trên thị trường hiện nay

Van bi điều khiển điện là dòng van có cấu tạo và nguyên lý hoạt động đơn giản, với khả năng điều khiển tự động giúp dòng van này ứng dụng được trong rất nhiều các hệ thống đường ống từ dân dụng đến công nghiệp. Để dòng van này phù hợp với đa dạng hệ thống khác nhau, các nhà thiết kế và phát triển dòng van này với nhiều kiểm dáng và chủng loại khác nhau. Mỗi dạng van đề có những đặc điểm nổi bật riêng, để phân biệt chúng tôi đang phân loại dòng van này theo từng danh mục khác nhau dưới đây.

1. Phân loại theo thiết kế bộ điều khiển điện

• Van bi điều khiển điện ON/OFF (Electric control ball valve ON OFF)
• Van bi điều khiển điện tuyến tính (Modulating)
• Van bi điều khiển điện 24V
• Van bi điều khiển điện 220V
• Van bi điều khiển điện 380V

2. Phân loại theo dạng kết nối thân van cơ

• Van bi điều khiển điện nối ren
• Van bi điều khiển điện mặt bích
• Van bi điều khiển điện nôi hàn
• Van bi điều khiển điện nối clamp

3. Phân loại theo dạng thiết kế van cơ

• Van bi 2PC điều khiển điện
• Van bi 3PC điều khiển điện
• Van bi 3 ngã chữ L điều khiển điện
• Van bi 3 ngã chữ T điều khiển điện
• Van bi inox điều khiển điện
• Van bi thép điều khiển điện
• Van bi nhựa điều khiển điện
• Van bi đồng điều khiển điện
• Van bi gang điều khiển điện

4. Phân loại theo xuất xứ của van

• Van bi điều khiển điện Hàn Quốc
• Van bi điều khiển điện Nhật Bản
• Van bi điều khiển điện Đài Loan
• Van bi điều khiển điện Trung Quốc
• Van bi điều khiển điện Malysia
• Van bi điều khiển điện Italia

Van bi điều khiển điện - Electric control ball valve.

Top 5 dòng van bi tốt nhất thị trường hiện nay

- Top 1: Van bi điều khiển diện Kitz

- Top 2: Van bi điều khiển điện Yaccor

- Top 3: Van bi điều khiển điện Samwoo

- Top 4: Van bi điều khiển điện KST

- Top 5: Van bi điều khiển điện Kosaplus

- Top 6: Van bi điều khiển điện Haitima

>>> Tìm hiểu chi tiết hơn về các dòng van bi điện tại đây: Van bi điều khiển điện <<<

V. Ứng dụng của van bi điều khiển điện trong công nghiệp

Với khả năng vận hành tự động, độ kín tuyệt đối và độ chính xác cao, Electric control ball valve (van bi điều khiển điện) hiện nay được xem là lựa chọn hàng đầu trong nhiều hệ thống công nghiệp hiện đại. Từ các nhà máy xử lý nước, sản xuất thực phẩm cho đến dây chuyền hóa chất, loại van này đều phát huy hiệu quả vượt trội trong việc điều khiển và kiểm soát lưu lượng.

- Ứng dụng 1: Sử dụng trong các hệ thống nước tòa nhà cao tầng, chung cư, toàn nhà văn phòng, trung tâm thương mại, các khu nhà ở xã hội, biệt thự,...

- Ứng dụng 2: Sử dụng trong các hệ thống phòng cháy chữa chấy, hệ thống phòng cháy trường học, bệnh viện các khu tập thể, chung cư, nhà máy công nghiệp.

- Ứng dụng 3: Sử dụng trong các hệ thống nhà máy sản xuất và chế biến thực phẩm, đồ uống, thức ăn nhanh, chế biến đồ khô, nước ngọt, cafe,...

- Ứng dụng 4: Sử dụng trong các hệ thống khí đốt, các nhà máy khí gas, khí oxi, phục vụ trong công nghiệp và ứng dụng.

- Ứng dụng 5: Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm chiller,…

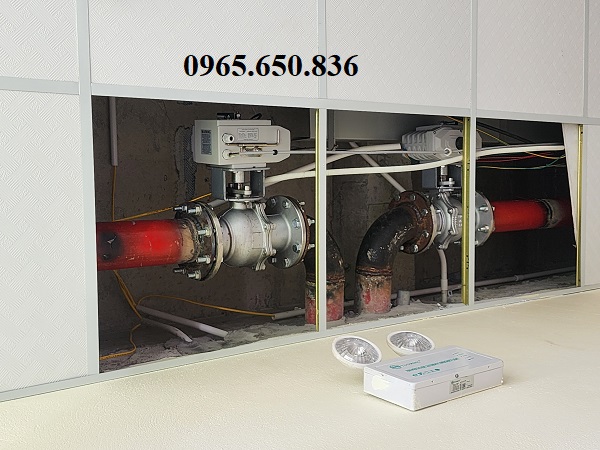

Ứng dụng Electric control ball valve.

VI. So sánh Electric control ball valve với Electric control butterfly valve

Trong hệ thống điều khiển tự động bằng điện, Electric control ball valve (van bi điều khiển điện) và Electric control butterfly valve (van bướm điều khiển điện) là hai loại van phổ biến nhất. Cả hai đều có khả năng đóng – mở hoặc điều tiết lưu lượng tự động, nhưng khác nhau rõ rệt về cấu tạo, nguyên lý và phạm vi ứng dụng.

1. Bảng so sánh giữa van bi điều khiển điện và van bướm điều khiển khí nén

2. Khi nào nên chọn van bi điều khiển điện (Electric control ball valve)?

• Khi hệ thống yêu cầu độ kín tuyệt đối, tránh rò rỉ lưu chất.
• Khi cần điều khiển chính xác, phản hồi tuyến tính (4–20mA).
• Khi làm việc với áp suất cao hoặc môi trường chứa hóa chất, dầu, hơi nóng.
• Khi không gian lắp đặt cho phép và cần vận hành ổn định, ít bảo trì.

- Ví dụ: Dây chuyền pha trộn hóa chất, hệ thống dầu bôi trơn, hoặc thiết bị điều khiển nước áp cao.

3. Khi nào nên chọn van bướm điều khiển điện (Electric control butterfly valve)?

• Khi cần điều tiết lưu lượng lớn với chi phí đầu tư thấp.
• Khi đường ống có kích thước lớn (DN ≥ 100).
• Khi không gian lắp đặt hạn chế, cần van có thiết kế mỏng, nhẹ.
• Khi môi trường làm việc là nước, khí, hoặc dung dịch có áp suất trung bình.

- Ví dụ: Hệ thống điều hòa không khí (HVAC), xử lý nước, trạm bơm hoặc hệ thống PCCC.
