I. Tìm hiểu chung về mặt bích mù

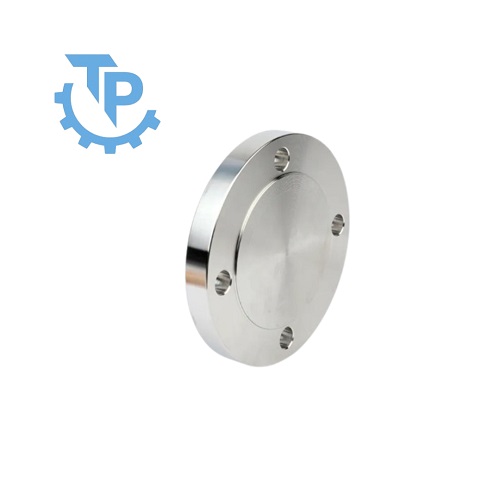

Mặt bích mù ( Blind Flange - BL ) là một loại mặt bích không có lổ trung tâm, được sử dụng để bịp kín đầu đường ống, van công nghiệp hoặc các thiết bị khác trong hệ thống đường ống. Chức năng chính của mặt bích mù là ngăn chặn hoàn toàn dòng chảy của lưu chất, đảm bảo hệ thống có thể bảo trì, kiểm tra hoặc sửa chữa mà không bị rò rỉ hoặc ảnh hưởng đến hoạt động chung.

Mặt bích mù là một loại mặt bích không có lỗ ở giữa, được sử dụng để bịt kín đầu đường ống hoặc một phần của hệ thống ống dẫn. Nó thường được dùng trong các trường hợp cần chặn dòng chảy của chất lỏng hoặc khí, chẳng hạn như khi bảo trì, kiểm tra, hoặc tạm thời ngừng hoạt động một nhánh ống.

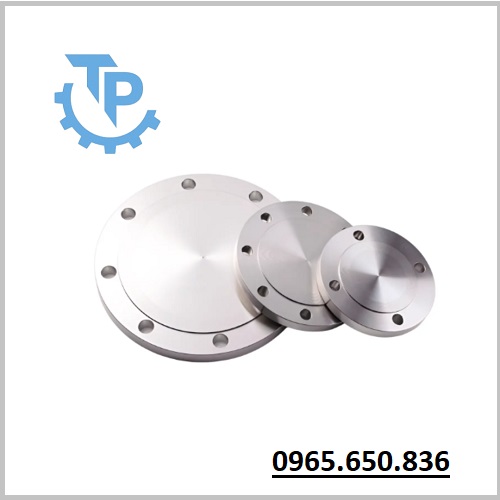

Mặt bích đặc.

Loại phụ kiện đường ống nàythường được làm từ các vật liệu như thép carbon, thép không gỉ, gang hoặc nhựa,… tùy thuộc vào yêu cầu của hệ thống. Nó được kết nối với đường ống bằng bu-lông và gioăng để đảm bảo độ kín, giúp đảm bảo được độ kín của hệ thống trong.

II. Chi tiết thông số kỹ thuật mặt bích mù

Sản phẩm: Mặt bích mù - Blind Flange – BL.
Kích thước: Từ DN15 đến DN1500.
Tiêu chuẩn sản xuất: BS, JIS, DIN, ANSI.
Nhiệt độ: Từ -20 độ C đến 220 độ C ( tùy vào chất liệu bích)
Áp lực môi trường: PN10, PN16, 10K, 20K, 16K,…
Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Việt Nam
Vật liệu: thép, nhựa PVC, inox 304 – 316.
Môi trường làm việc: nước, hóa chất, dầu, khí, hơi nóng
Hàng có sẵn, bảo hành 12 tháng.
Nhà cung cấp: Thuận Phát Valve.

III. Chất liệu sản xuất mặt bích mù

Mặt bích mù được sản xuất từ nhiều loại vật liệu khác nhau để phù hợp với từng điều kiện làm việc cụ thể. Việc lựa chọn chất liệu thích hợp giúp đảm bảo độ bền, khả năng chịu đựng hiệu suất, chống ăn mòn và đáp ứng các tiêu chuẩn an toàn trong hệ thống đường ống. Dưới đây là các loại vật liệu phổ biến được sử dụng để sản xuất mặt bích mù:

Mặt bích mù thép

Mặt bích mù chất liệu thép là dòng mặt bích được sử dụng rất phổ biến trên thị trường hiện nay, được làm từ chất liệu thép WCB có độ bền cơ học cao, khả năng chịu va đập tốt, với áp suất chịu đựng lớn. Vì vậy mà dòng mặt bích này được sử dụng rất phổ biến trong các hệ thống có áp suất cao.

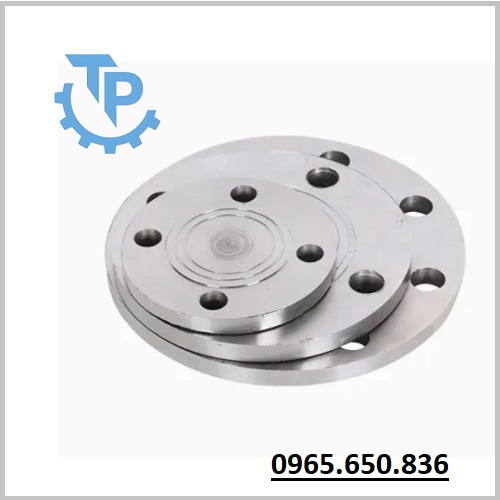

Mặt bích mù thép.

Mặt bích mù inox

Mặt bích mù inox là dòng mặt bích được làm từ chất liệu inox 304, inox 316,…được sử dụng rất phổ biến trong các hệ thống đường ống hóa chất, các hệ thống trong môi trường có nồng độ oxi hóa cao hay độ ẩm cao. Bởi chất liệu inox có khả năng chống oxi hóa và ăn mòn từ hóa chất cực tốt, chống hoen rỉ khi hoạt động trong môi trường có độ ẩm cao thời gian dài.

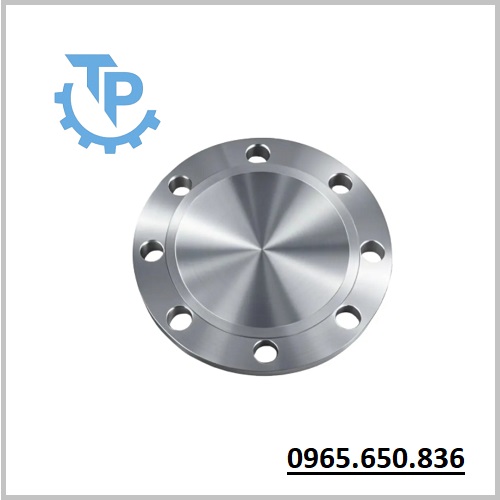

Mặt bích mù inox.

Mặt bích mù nhựa

Mặt bích mù nhựa được sản xuất từ các chất liệu nhựa phổ biến như PVC, UPVC, CPVC, PPH, PPR,…rất được ưu chuộng sử dụng trong các hệ thống dân dụng, hệ thống nước sạch, hóa chất, hay các hệ thống có áp lực dòng chảy ko quá lớn. Dòng mặt bích này có giá thành rẻ tuy nhiên khả năng chịu nhiệt thấp cần lưu ý khí lựa chọn để sử dụng.

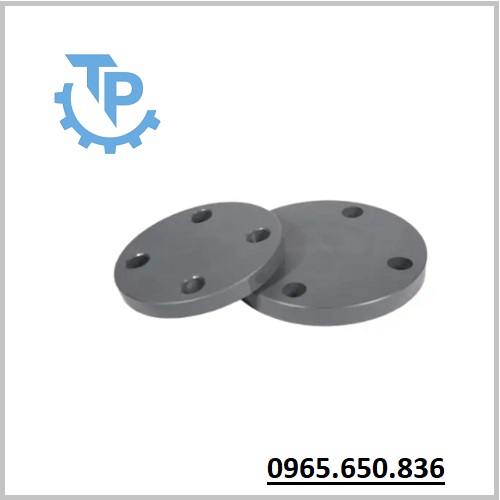

Mặt bích mù nhựa.

IV. Các tiêu chuẩn sản xuất mặt bích mù phổ biến hiện nay

Mặt bích mù tiêu chuẩn ANSI

Mặt bích mù ANSI là một loại mặt bích mù (blind flange) được thiết kế và sản xuất theo tiêu chuẩn của ANSI (American National Standards Institute), thường kết hợp với các tiêu chuẩn của ASME (American Society of Mechanical Engineers), cụ thể là ASME B16.5 hoặc ASME B16.47.

ASME B16.5: Quy định chi tiết về kích thước (đường kính ngoài, độ dày, số lỗ bu-lông), áp suất định mức và kiểu mặt tiếp xúc.
ASME B16.47: Dành cho mặt bích lớn, chia thành Series A (thay thế MSS SP-44) và Series B (thay thế API 605).

Mặt bích mù tiêu chuẩn DIN

Mặt bích mù DIN ( DIN Blind Flange ) là một loại mặt bích không có lỗi trung tâm, được sản xuất theo tiêu chuẩn DIN (Deutsches Institut für Normung – Viện Tiêu Chuẩn Đức). Đây là một trong những tiêu chuẩn phổ biến ở châu Âu, đặc biệt trong các hệ thống công nghiệp và kỹ thuật.

DIN 2527: Đây là tiêu chuẩn phổ biến nhất, được sử dụng trong nhiều hệ thống công nghiệp.
DIN 2631 - DIN 2635: Tiêu chuẩn cho hệ thống có áp suất từ PN6 đến PN40.
DIN 2576: Sử dụng trong các hệ thống áp suất trung bình, phổ biến trong cấp thoát nước.
DIN 2501: Tiêu chuẩn trong các ngành khí nén, dầu khí và hóa chất.

Mặt bích mù tiêu chuẩn BS

Mặt bích mù BS (British Standard) là loại mặt bích mù được thiết kế và sản xuất dựa trên các quy định tiêu chuẩn thiết bị công nghiệp của Anh, thường được sử dụng rộng rãi trong các hệ thống đường ống tại Anh và các nước ảnh hưởng bởi tiêu chuẩn Anh.

BS 10: Đây là tiêu chuẩn truyền thống của Anh cho mặt bích, bao gồm mặt bích mù. Nó quy định các bảng áp suất (Table) như Table D, E, F, H, v.v., dựa trên áp suất và nhiệt độ vận hành.
BS 4504: Tiêu chuẩn cũ hơn, hiện nay ít được sử dụng và dần thay thế bởi EN 1092-1 (tiêu chuẩn châu Âu). Quy định các mức áp suất (PN) như PN6, PN10, PN16, v.v.
BS EN 1092-1: Tiêu chuẩn hiện đại thay thế BS 4504, hài hòa với các tiêu chuẩn châu Âu. Đây là tiêu chuẩn phổ biến nhất hiện nay cho mặt bích mù tại Anh và châu Âu.

Măt bích mù tiêu chuẩn JIS

Mặt bích mù JIS (Japanese Industrial Standards) là loại mặt bích mù được thiết kế và sản xuất theo tiêu chuẩn công nghiệp Nhật Bản, cụ thể là JIS B2220. Đây là tiêu chuẩn phổ biến để chế tạo các loại mặt bích, bao gồm mặt bích mù, được sử dụng rộng rãi tại Nhật Bản và một số nước châu Á trong các ngành công nghiệp như đóng tàu, dầu khí, cấp nước, và sản xuất.

Tìm hiểu thêm chi tiết về sản phẩm: Mặt bích BS.
