I. Tìm hiểu chung về mặt bích thép ANSI

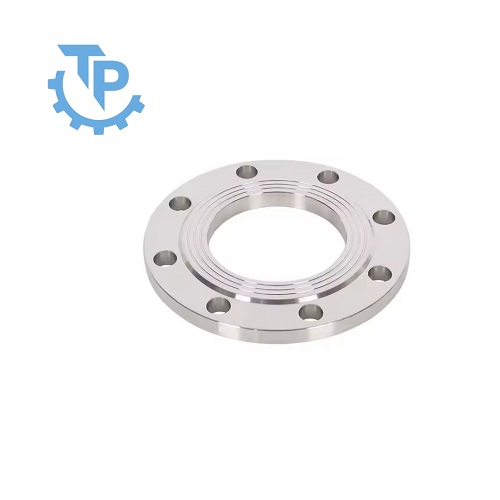

A. Mặt bích thép ANSI – Mặt bích thép tiêu chuẩn ANSI là gì ?

Mặt bích thép ANSI là một loại phụ kiện cơ khí quan trọng, được thiết kế để kết nối các đường ống, van, bơm và các thiết bị khác trong hệ thống đường ống công nghiệp. Dòng phụ kiện đường ống này được sản xuất theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (American National Standards Institute - ANSI) , một tổ chức cam kết trách nhiệm thiết lập và quản lý các tiêu chuẩn kỹ thuật đảm bảo chất lượng, tính đồng bộ và khả năng tương thích giữa các thiết bị cơ khí trong công nghiệp.

Tiêu chuẩn ANSI được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp trên thế giới, đặc biệt là tại Mỹ và các nước châu Âu, bởi nó cung cấp các quy định định lượng về kích thước, độ dày, áp suất, vật liệu và các yêu cầu kỹ thuật khác của thiết bị hệ thống công nghiệp.

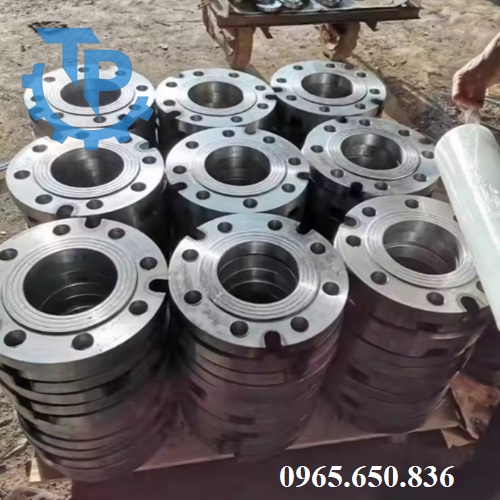

Mặt bích thép tiêu chuẩn ANSI.

Với thiết kế chắc chắn và khả năng chịu áp lực cao, mặt bích thép ANSI giúp bảo đảm kín khít cho hệ thống đường ống, ngăn chặn rò rỉ lưu chất hoặc khí, đồng thời tạo điều kiện thuận lợi cho quá trình tháo dỡ, bảo trì và sửa chữa hệ thống. Tùy theo yêu cầu cụ thể của từng ứng dụng, mặt bích ANSI có thể được sản xuất từ nhiều loại vật liệu khác nhau như thép carbon, thép hợp kim để đáp ứng các điều kiện môi trường làm việc cần giải quyết.

ANSI B16.5: Bộ tiêu chuẩn áp dụng cho kích thước từ ½” (DN15) đến 24” (DN600) .
ANSI B16.47: Bộ tiêu chuẩn áp dụng cho kích thước từ 26” (DN650) đến 60” (DN1500) .

B. Chi tiết thông số kỹ thuật mặt bích thép ANSI

Sản phẩm: Mặt bích thép ANSI - Phụ kiện thép.
Dãi kích thước: Từ DN10 – DN2000.
Tiêu chuẩn sử dụng: Tiêu chuẩn ANSI ( American National Standards Institute ).
Chất liệu sản xuất: Thép ASTM A105, ASTM A350 LF2, ASTM A182 F11, F22.
Loại mặt bích: Mặt bích mù, mặt bích rỗng,…
Dạng kết nối: Nối hàn, nối ren, nối bulong,…
Áp suất làm việc: Từ PN10,…PN63.
Nhiệt độ Làm việc: Từ - 20 độ C đến 450 độ C.
Lớp tiêu chuẩn phổ biến: Class 150, Class 300, Class 600, Class 1500,…
Môi trường làm việc: Hệ thống nước, khí, hơi nóng, xăng, dầu, hóa chất,…

II. Chất liệu thép sản xuất mặt bích thép ANSI

Mặt bích thép ANSI được chế tạo từ nhiều loại thép khác nhau, tùy thuộc vào yêu cầu kỹ thuật và môi trường làm việc của hệ thống đường ống. Thép là chất liệu có độ cứng cao, khả năng chịu va đập tốt, đặc biệt thép có khả năng chịu áp lực và nhiệt độ cao, nhiệt độ tối đa lên đến 450 độ C. Vì vậy mà dòng chất liệu này được ứng dụng rất phổ biến trong các ngành công nghiệp đường ống khác nhau.

Có 2 dạng chất liệu thép được sử dụng phổ biến nhất trên thị trường đó là thép WCB và thép Carbon, các chất liệu này có giá thành rẻ hơn so với các dòng thép không gỉ. Việc lựa chọn vật liệu thép phù hợp giúp đảm bảo độ bền và an toàn cho hệ thống đường ống, trong quá trình vận hành.

Các loại mặt bích thép ANSI theo tiêu chuẩn

Mặt bích thép ANSI class 150

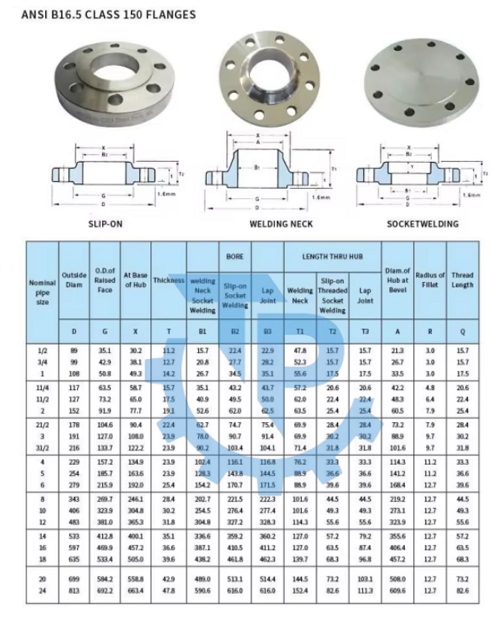

Bảng thông số tiêu chuẩn mặt bích thép ANSI class 150
