Solenoid valve là gì?

Solenoid valve (van điện từ) là một trong những thiết bị điều khiển tự động phổ biến nhất trong hệ thống công nghiệp hiện nay. Với khả năng đóng mở dòng chảy nhanh, chính xác và hoàn toàn bằng tín hiệu điện, dòng van này được ứng dụng rộng rãi trong các hệ thống nước, khí nén, hơi nóng, dầu và hóa chất. Nhờ cấu tạo gọn nhẹ, độ bền cao cùng tính linh hoạt trong điều khiển, van điện từ trở thành giải pháp tối ưu cho các dây chuyền tự động hóa, giúp tăng hiệu suất vận hành và giảm chi phí nhân công một cách đáng kể.

I. Solenoid valve là gì? – Tìm hiểu chung về van điện từ

Solenoid valve hay còn gọi là van điện từ, là một thiết bị cơ điện dùng để điều khiển đóng mở dòng chảy của lưu chất (nước, khí nén, dầu, hơi…) thông qua tín hiệu điện. Khác với các loại van cơ thông thường phải vận hành bằng tay, solenoid valve hoạt động hoàn toàn tự động nhờ cuộn coil điện từ – khi được cấp điện, từ trường sinh ra sẽ kéo lõi sắt di chuyển, mở hoặc đóng đường dẫn dòng chảy. Chính vì vậy, van điện từ được xem là một mắt xích quan trọng trong hệ thống điều khiển tự động hiện đại.

Công nghệ solenoid valve ra đời từ thế kỷ XX và nhanh chóng được ứng dụng trong nhiều lĩnh vực: từ công nghiệp chế tạo máy, sản xuất thực phẩm – dược phẩm cho đến hệ thống xử lý nước, khí nén, và các dây chuyền tự động hóa. Nhờ khả năng phản ứng nhanh và điều khiển chính xác, van điện từ đã thay thế phần lớn các thao tác thủ công, giúp tăng năng suất, giảm rủi ro vận hành và tiết kiệm chi phí bảo trì.

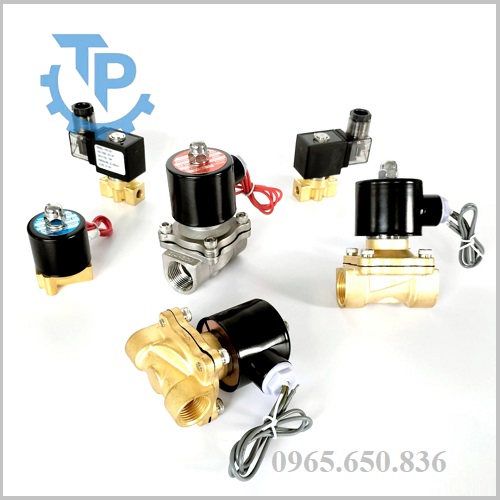

Solenoid valve.

Về mặt chức năng, solenoid valve có thể điều tiết, phân phối, khóa hoặc mở dòng lưu chất tùy theo tín hiệu điều khiển. Tùy vào cấu tạo và nguyên lý vận hành, van có thể hoạt động ở hai trạng thái chính: thường đóng (Normal Close – NC) và thường mở (Normal Open – NO). Điều này mang lại sự linh hoạt khi thiết kế hệ thống, đặc biệt trong các dây chuyền tự động cần phản ứng nhanh, đồng bộ với các cảm biến hoặc bộ điều khiển trung tâm PLC.

Nhờ thiết kế nhỏ gọn, tuổi thọ cao và tương thích với nhiều nguồn điện khác nhau (12VDC, 24VDC, 110VAC, 220VAC), van điện từ ngày nay đã trở thành thiết bị không thể thiếu trong hầu hết các hệ thống điều khiển lưu chất công nghiệp. Dù là trong hệ thống nước sinh hoạt, máy móc khí nén hay thiết bị hơi nóng, solenoid valve luôn đảm bảo sự chính xác, an toàn và độ ổn định trong quá trình vận hành.

A. Chi tiết thông số kỹ thuật Solenoid valve

• Sản phẩm: Solenoid valve - Van điện từ.
• Chất liệu thân: Inox, gang, đồng, nhựa.
• Dạng van: Van thường đóng – Thường mở.
• Dạng kết nối: Nối ren, mặt bích.
• Điện áp: Điện 12VDC, 24VDC, 110VAC, 220VAC.
• Dãi kích thước: Từ DN8 – DN200.
• Nhiệt độ làm việc: Từ 0 độ C đến 120 độ C.
• Áp suất định mức: PN10, PN16.
• Môi trường làm việc: Nước, hơi nóng, khí nén, hóa chất,…
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ,…
• Thương hiệu nổi bật: Unid, ODE, Round star, Yaccor,…
• Bảo hành: 12 tháng.
• Giấy tờ - chứng từ: CO – CQ – Catalog, VAT,…
• Nhà cung cấp: Thuận Phát Valve.

B. Đặc điểm nổi bật của Solenoid valve

• Solenoid Valve hoạt động nhờ tín hiệu điện, cho phép đóng mở dòng chảy chỉ trong tích tắc, tốc độ phản hồi nhanh và chính xác giúp van đáp ứng tốt các hệ thống tự động hiện đại.
• Cấu tạo đơn giản, kích thước nhỏ giúp Solenoid Valve tiết kiệm không gian lắp đặt, việc tháo lắp, thay coil hoặc vệ sinh van cũng dễ dàng, phù hợp cho các hệ thống ống nhỏ.
• Van điện từ đảm bảo đóng kín, không rò rỉ và điều khiển lưu lượng chính xác, khi hoạt động trong nguồn điện ổn định, van có tuổi thọ cao, vận hành bền bỉ, ít hư hỏng.
• Solenoid Valve được chế tạo từ đồng, inox, nhựa hoặc gang, đáp ứng từng loại lưu chất khác nhau, sự đa dạng này giúp van sử dụng linh hoạt trong nước, khí, dầu, hơi hoặc hóa chất.
• Van điện từ tiêu thụ điện năng thấp, đặc biệt với coil công suất nhỏ, cơ chế đóng mở nhanh giúp tiết kiệm điện và tối ưu hóa hiệu suất cho các hệ thống tự động.
• Solenoid Valve dễ dàng kết nối với cảm biến, PLC hoặc bộ điều khiển trung tâm, điều này giúp đồng bộ hệ thống, điều khiển chính xác lưu lượng và áp suất theo thời gian thực.
• So với các loại van điều khiển khác, solenoid Valve có giá thành thấp hơn, dễ mua, dễ thay thế, phụ kiện như coil, màng, gioăng luôn sẵn có, thuận tiện cho việc bảo trì và sửa chữa.

II. Cấu tạo và nguyên lý hoạt động của Solenoid Valve

A. Cấu tạo chung của Solenoid Valve

Solenoid Valve (van điện từ) là một thiết bị cơ – điện, có cấu tạo tương đối đơn giản nhưng độ chính xác cao. Mỗi bộ phận trong van đều được thiết kế nhằm đảm bảo khả năng đóng mở nhanh, kín và ổn định trong điều kiện vận hành khắc nghiệt. Một van điện từ tiêu chuẩn gồm các thành phần chính sau:

- Thân van (Valve Body): Thân van là bộ phận chính chứa lưu chất, được chế tạo từ đồng, inox, gang hoặc nhựa PVC, vật liệu được chọn tùy môi trường làm việc, đảm bảo chịu áp lực tốt và chống ăn mòn hiệu quả.

- Cuộn coil điện từ (Solenoid Coil): Cuộn coil tạo ra từ trường khi được cấp điện, là “trái tim” của van. Nó được quấn từ dây đồng chịu nhiệt, bọc bảo vệ chống ẩm, và hoạt động với điện áp 12V, 24V, 110V hoặc 220V.

- Lõi sắt di động (Plunger): Lõi sắt nằm trong cuộn coil, di chuyển nhờ lực hút từ. Khi cấp điện, lõi sắt bị hút lên mở van; khi ngắt điện, lò xo đẩy lõi sắt về vị trí đóng ban đầu.

- Lò xo đàn hồi (Spring): Lò xo giữ vai trò đưa lõi sắt trở lại trạng thái mặc định sau khi ngắt điện. Nhờ đó, van tự động đóng hoặc mở, duy trì hoạt động ổn định và đảm bảo an toàn hệ thống.

- Màng hoặc piston điều khiển (Diaphragm / Piston): Màng hoặc piston chia tách buồng điều khiển và buồng lưu chất. Khi coil hoạt động, áp lực chênh lệch giúp mở hoặc đóng đường dẫn, đảm bảo lưu lượng ổn định và độ kín khít cao.

- Gioăng và đệm kín (Sealing Gasket): Gioăng cao su, PTFE hoặc Teflon được bố trí ở các vị trí tiếp xúc giữa thân và nắp van, chúng giúp chống rò rỉ, duy trì độ kín và tăng tuổi thọ cho toàn bộ thiết bị.

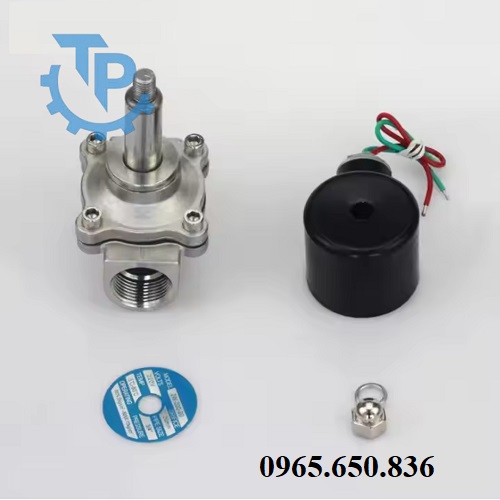

Cấu tạo solenoid valve.

B. Nguyên lý hoạt động của Solenoid Valve

Nguyên lý vận hành của Solenoid Valve dựa trên hiện tượng cảm ứng điện từ, kết hợp với lực cơ học của lò xo và áp suất lưu chất. Khi dòng điện đi qua cuộn coil, lực từ sinh ra sẽ di chuyển lõi sắt, từ đó thay đổi trạng thái của van.

- Trạng thái thường đóng (Normally Closed – NC)

• Đây là kiểu phổ biến nhất. Ở trạng thái bình thường, khi chưa cấp điện, lò xo đẩy lõi sắt xuống chặn dòng lưu chất, van đóng hoàn toàn.
• Khi cấp điện, cuộn coil tạo ra từ trường hút lõi sắt lên, mở đường cho lưu chất đi qua. Khi mất điện, lực hút mất đi, lò xo lại đẩy lõi sắt xuống, van trở về trạng thái đóng.
• Cơ chế này rất thích hợp cho các hệ thống cần đảm bảo an toàn khi mất điện như hệ thống nước, khí nén hoặc dầu thủy lực.

- Trạng thái thường mở (Normally Open – NO)

• Ngược lại với loại thường đóng, van thường mở cho phép dòng lưu chất chảy qua khi không có điện. Khi cấp điện, từ trường sinh ra sẽ kéo lõi sắt xuống, chặn dòng chảy lại.
• Loại này thường được dùng trong các hệ thống cần duy trì dòng chảy liên tục, chỉ ngắt khi có tín hiệu điện. Ví dụ: dây chuyền làm mát hoặc cấp nước tuần hoàn.

C. Chức năng và vai trò của solenoid valve trong hệ thống công nghiệp

Solenoid valve có chức năng chính là điều khiển tự động quá trình đóng mở dòng lưu chất thông qua tín hiệu điện, khi nhận tín hiệu từ bộ điều khiển hoặc cảm biến, cuộn coil của van sinh ra từ trường, tác động lên lõi sắt để mở hoặc đóng đường dẫn. Cơ chế này giúp việc vận hành trở nên nhanh, chính xác và hoàn toàn tự động, thay thế thao tác thủ công truyền thống. Nhờ khả năng phản hồi tức thì và độ kín khít cao, Solenoid Valve được xem như một thiết bị trung gian quan trọng trong việc điều tiết dòng chảy của chất lỏng, khí nén, hơi hoặc dầu trong toàn hệ thống.

Bên cạnh chức năng điều khiển, Solenoid Valve còn giữ vai trò điều phối và bảo vệ hệ thống công nghiệp, van giúp kiểm soát áp suất, lưu lượng và hướng dòng chảy, đồng thời ngăn hiện tượng rò rỉ hoặc quá tải áp. Nhờ tính linh hoạt, thiết bị được ứng dụng rộng rãi trong các hệ thống cấp nước, khí nén, xử lý hơi nóng, dây chuyền thực phẩm, dược phẩm và hệ thống PCCC tự động. Việc sử dụng Solenoid Valve không chỉ tăng hiệu suất làm việc, mà còn giúp nâng cao độ an toàn, ổn định và tối ưu hóa chi phí vận hành cho toàn bộ hệ thống.

III. Phân loại các dòng solenoid valve phổ biến trên thị trường hiện nay

Solenoid valve là dòng van công nghiệp được sử dụng phổ biến trên thị trường hiện nay, với đa dạng kiểu dáng và kích thước khác nhau. Trên thị trường hiện nay có nhiều dòng van điện từ khác nhau, mỗi dòng van đều có những đặc điểm nổi bật riêng. Dưới đây là các dạng phân loại solenoid valve với các thông số khác nhau.

1. Phân loại theo điện áp vận hành

• Van điện từ 12V DC
• Van điện từ 24V DC
• Van điện từ 110V AC
• Van điện từ 220V AC

2. Phân loại theo trạng thái hoạt động

• Van điện từ thường đóng (NC)
• Van điện từ thường mở (NO)

3. Phân loại theo vật liệu chế tạo

• Van điện từ đồng
• Van điện từ inox
• Van điện từ nhựa
• Van điện từ gang
• Van điện từ thép

4. Phân loại theo môi trường sử dụng

• Van điện từ nước
• Van điện từ khí nén
• Van điện từ hơi nóng
• Van điện từ xăng dầu
• Van điện từ chống nổ
• Van điện từ đài phun nước
• Van điện từ rũ bụi

5. Phân loại theo dạng kết nối

• Van điện từ nối ren
• Van điện từ mặt bích

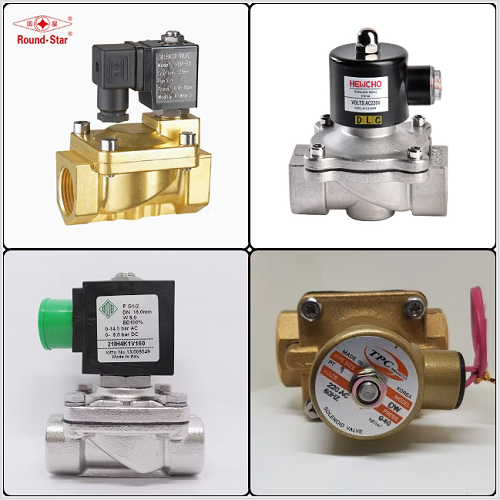

Các dòng solenoid valve.

Các thương hiệu Solenoid Valve nổi bật trên thị trường

• Van điện từ Unid
• Van điện từ Round Star
• Van điện từ Parker
• Van điện từ SMC
• Van điện từ TPC
• Van điện từ Airtac
• Van điện từ KSPM

IV. Bảng đánh giá ưu điểm và nhược điểm của solenoid valve

V. Ứng dụng thực tế của solenoid valve

Với khả năng đóng mở nhanh, điều khiển chính xác và độ bền cao, Solenoid Valve trở thành giải pháp điều khiển lưu chất không thể thiếu trong các ngành công nghiệp hiện đại. Từ nước, khí, hơi đến dầu hoặc hóa chất, van điện từ luôn đảm bảo sự ổn định, an toàn và hiệu suất tối đa cho hệ thống.

- Ứng dụng 1: Solenoid Valve được sử dụng phổ biến trong hệ thống cấp nước và xả nước tự động, giúp điều khiển đóng mở nguồn nước theo cảm biến mức hoặc tín hiệu từ bộ điều khiển trung tâm.

- Ứng dụng 2: Trong ngành thực phẩm – dược phẩm, Solenoid Valve dùng để điều tiết dòng nước, hơi hoặc dung dịch rửa, đảm bảo kiểm soát lưu lượng chính xác.

- Ứng dụng 3: Solenoid Valve giữ vai trò điều khiển đóng mở luồng khí nén cấp cho xi lanh, piston hoặc van điều hướng, nhờ khả năng phản hồi nhanh, van giúp duy trì áp lực ổn định.

- Ứng dụng 4: Các dòng van điện từ chịu nhiệt cao được lắp trong đường ống hơi nước, nồi hơi và hệ thống sấy công nghiệp, van giúp điều chỉnh lượng hơi cấp chính xác, đồng thời ngăn rò rỉ nhiệt.

- Ứng dụng 5: Solenoid Valve được dùng để điều tiết lưu lượng gas lạnh hoặc nước giải nhiệt trong hệ thống điều hòa trung tâm, khi nhận tín hiệu, van đóng mở chính xác.

- Ứng dụng 6: Solenoid Valve được tích hợp trong hệ thống chữa cháy tự động bằng nước, foam hoặc khí CO₂, khi có tín hiệu báo cháy, van lập tức mở để cấp lưu chất chữa cháy nhanh chóng.

- Ứng dụng 7: Trong các trạm cấp gas, đường ống dầu hoặc hệ thống cấp nhiên liệu, Solenoid Valve giúp đóng ngắt tự động dòng nhiên liệu khi có sự cố hoặc khi dừng hệ thống, đảm bảo an toàn tuyệt đối cho người và thiết bị.

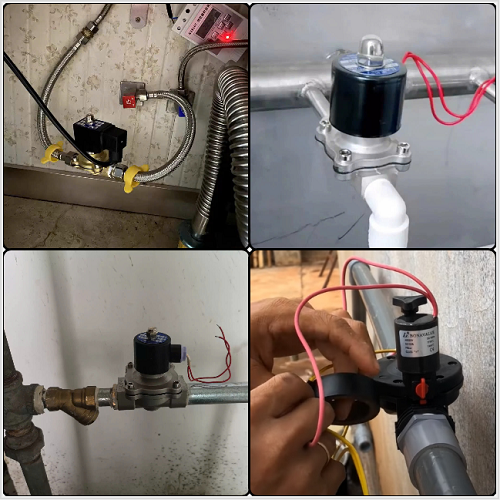

Ứng dụng của solenoid valve.

VI. Một số lưu ý và hướng dẫn sử dụng Solenoid Valve

A. Các lưu khí khi lựa chọn van điện từ solenoid valve

• Khi lựa chọn Solenoid Valve cho hệ thống, người kỹ sư cần xác định rõ môi trường làm việc, thông số kỹ thuật và điều kiện vận hành thực tế để đảm bảo van hoạt động ổn định, bền bỉ và hiệu quả lâu dài.
• Cần xác định lưu chất là nước, khí nén, hơi nóng, dầu hay hóa chất, vì mỗi môi trường đòi hỏi vật liệu thân van, màng, và coil điện khác nhau.
• Solenoid Valve có nhiều phiên bản điện áp khác nhau như 12VDC, 24VDC, 110VAC và 220VAC, cần chọn loại trùng với nguồn điện điều khiển trong hệ thống.
• Mỗi dòng van có giới hạn áp suất và nhiệt độ riêng, van điện từ nước thường làm việc tốt trong dải 0–10 bar, trong khi van hơi chịu được tới 180°C.
• Cần xác định chính xác đường kính ống (DN15, DN25, DN50...) để chọn van tương ứng, ngoài ra, nên chọn kiểu kết nối ren cho ống nhỏ và mặt bích cho hệ thống công nghiệp.
• Solenoid Valve có hai trạng thái chính là thường đóng (NC) và thường mở (NO), nếu hệ thống cần an toàn khi mất điện, nên chọn loại thường đóng. Ngược lại, nếu cần lưu thông liên tục, hãy chọn loại thường mở.
• Nên lựa chọn các thương hiệu uy tín như Unid, Round Star, Parker, TPC, KSPM... vì các hãng này có độ hoàn thiện cao, coil bền, linh kiện thay thế phổ biến và bảo hành chính hãng từ 12 tháng trở lên.

B. Hướng dẫn sử dụng và bảo trì Solenoid Valve đúng cách

Việc sử dụng và bảo trì Solenoid Valve đúng kỹ thuật giúp thiết bị vận hành ổn định, tăng tuổi thọ và hạn chế hư hỏng không mong muốn. Dưới đây là những hướng dẫn quan trọng kỹ sư cần lưu ý trong quá trình vận hành thực tế:

- Lắp đặt đúng hướng dòng chảy và vị trí coil hướng lên trên: Van phải được lắp theo chiều mũi tên trên thân, đảm bảo hướng dòng lưu chất chính xác, cuộn coil nên đặt hướng lên để tản nhiệt tốt và tránh đọng nước.

- Kiểm tra và vệ sinh đường ống trước khi lắp đặt: Trước khi lắp van, cần xả sạch cặn bẩn, mạt kim loại hoặc bụi trong đường ống, việc này giúp tránh kẹt lõi sắt, hư màng và rò rỉ trong quá trình vận hành.

- Sử dụng nguồn điện đúng điện áp và ổn định: Nguồn điện cấp cho coil phải đúng định mức 12V, 24V, 110V hoặc 220V tùy loại, nếu điện áp không ổn định, nên lắp thêm ổn áp hoặc relay bảo vệ coil.

- Vận hành thử và kiểm tra phản ứng đóng mở: Sau khi lắp xong, nên chạy thử vài chu kỳ để kiểm tra hoạt động, van đạt chuẩn khi phát ra tiếng “click” rõ, đóng mở nhanh, không rò rỉ và phản ứng chính xác.

- Bảo trì định kỳ, vệ sinh và thay linh kiện khi cần thiết: Tùy cường độ sử dụng, nên vệ sinh lõi sắt, màng van và kiểm tra coil 3–6 tháng một lần, việc bảo dưỡng định kỳ giúp van hoạt động ổn định và kéo dài tuổi thọ.

VII. Địa điểm cung cấp Solenoid Valve chính hãng, giá tốt nhất thị trường

Nếu bạn đang tìm kiếm đơn vị cung cấp Solenoid Valve chính hãng, giá tốt và đầy đủ chủng loại, Thuận Phát Valve chính là địa chỉ đáng tin cậy hàng đầu hiện nay. Chúng tôi chuyên phân phối van điện từ chất lượng cao với đa dạng vật liệu, kích thước và thương hiệu, đáp ứng mọi nhu cầu sử dụng trong công nghiệp và dân dụng.

Thuận Phát Valve hiện là nhà phân phối trực tiếp các thương hiệu Solenoid Valve uy tín như Unid (Đài Loan), Round Star (Đài Loan), TPC (Hàn Quốc), Parker (Ý), Airtac (Đài Loan) và đặc biệt là dòng van điện từ KSPM – Canada Châu Âu cao cấp. Tất cả sản phẩm đều nhập khẩu chính ngạch, đầy đủ CO–CQ, đảm bảo nguồn gốc rõ ràng và tiêu chuẩn kỹ thuật quốc tế.

Chúng tôi cung cấp đầy đủ các dòng van điện từ nước, khí nén, hơi nóng, dầu và hóa chất, với các điện áp thông dụng như 12VDC, 24VDC, 110VAC và 220VAC. Ngoài ra, đội ngũ kỹ thuật của Thuận Phát Valve luôn sẵn sàng tư vấn lựa chọn sản phẩm phù hợp với áp suất, nhiệt độ và môi trường làm việc thực tế, giúp khách hàng tối ưu chi phí đầu tư và vận hành hệ thống.

Với hơn 10 năm kinh nghiệm trong lĩnh vực van công nghiệp, Thuận Phát Valve cam kết mang đến sản phẩm chất lượng, giá thành cạnh tranh, dịch vụ kỹ thuật tận tâm. Tất cả sản phẩm được bảo hành 12 tháng, hỗ trợ giao hàng toàn quốc, cùng chính sách chiết khấu hấp dẫn cho đại lý và dự án lớn. Quý khách hàng quan tâm đến sản phẩm này vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất.
