Van bi Q941F-16P

Van bi Q941F-16P là dòng van bi điều khiển điện mặt bích được thiết kế cho các hệ thống đường ống công nghiệp hiện đại, đáp ứng yêu cầu tự động hóa cao. Sản phẩm sử dụng thân inox 304 chống ăn mòn, bi van gia công CNC chính xác, kết hợp gioăng PTFE chịu hóa chất và bộ truyền động điện thông minh, giúp quá trình đóng mở diễn ra nhanh, ổn định và chính xác. Nhờ đó, van trở thành giải pháp tối ưu thay thế vận hành thủ công, góp phần nâng cao hiệu suất và giảm chi phí nhân công trong sản xuất.

Bên cạnh khả năng vận hành tự động, van còn tích hợp nhiều công nghệ như công tắc hành trình, bảo vệ quá tải, cơ chế tự hãm, cùng khả năng kết nối PLC, SCADA, DCS. Sản phẩm hỗ trợ cả chế độ ON/OFF và tuyến tính, phù hợp nhiều nhu cầu điều khiển. Với tiêu chuẩn áp lực PN16 và kết nối mặt bích đa tiêu chuẩn, van được ứng dụng rộng rãi trong cấp thoát nước, HVAC, thực phẩm, dược phẩm và hóa chất, đảm bảo vận hành bền bỉ và hiệu quả lâu dài.

I. Giới thiệu chung - Van bi Q941F-16P là gì?

Van bi điều khiển điện Q941F-16P là dòng van bi điều khiển điện inox mặt bích được thiết kế để đóng, mở hoặc điều tiết lưu chất trong hệ thống đường ống thông qua bộ truyền động điện. Khác với các dòng van bi vận hành bằng tay gạt hoặc tay quay truyền thống, Q941F-16P sử dụng mô tơ điện để điều khiển bi van xoay một góc 90°, giúp quá trình vận hành diễn ra hoàn toàn tự động, nhanh chóng và chính xác mà không cần sự can thiệp trực tiếp của người vận hành.

Nhờ sự kết hợp giữa thân van inox 304, gioăng làm kín PTFE (Teflon) và bộ điều khiển điện có độ ổn định cao, van bi điện Q941F-16P có khả năng làm việc hiệu quả trong nhiều môi trường khác nhau như nước sạch, nước nóng, khí nén, hơi áp suất thấp, dầu, hóa chất có tính ăn mòn nhẹ và nhiều loại dung dịch công nghiệp khác. Đây là một trong những dòng van được ứng dụng rộng rãi trong các hệ thống tự động hóa nhờ độ kín cao, tuổi thọ bền bỉ và khả năng tích hợp với các tủ điều khiển trung tâm, PLC, DCS hoặc SCADA.

Van bi điều khiển điện Q941F-16P.

Tên gọi Q941F-16P được quy ước theo tiêu chuẩn ký hiệu của nhà sản xuất, trong đó mỗi ký tự đều thể hiện một đặc điểm kỹ thuật của sản phẩm:

• Q: Ký hiệu cho dòng van bi (Ball Valve).
• 9: Thể hiện phương thức vận hành bằng bộ truyền động điện (Electric Actuator).
• 4: Kiểu kết nối mặt bích (Flanged Connection), giúp tăng độ chắc chắn và đảm bảo khả năng chịu áp lực cao.
• 1: Thiết kế van bi 2 ngã, cho phép lưu chất đi theo một hướng vào và một hướng ra.
• F: Sử dụng gioăng làm kín PTFE (Polytetrafluoroethylene), có khả năng chịu mài mòn, chịu hóa chất và duy trì độ kín ổn định trong thời gian dài.
• 16: Áp suất làm việc danh nghĩa PN16, tương đương 16 bar.
• P: Vật liệu thân van bằng inox 304 (SUS304/CF8), có khả năng chống oxy hóa và chống ăn mòn tốt trong nhiều điều kiện làm việc.

Một trong những điểm nổi bật của van bi Q941F-16P là khả năng đáp ứng yêu cầu của các hệ thống công nghiệp hiện đại với nhiều tùy chọn bộ truyền động khác nhau. Người dùng có thể lựa chọn dạng ON/OFF để đóng mở hoàn toàn hoặc dạng tuyến tính (Modulating) nhằm điều chỉnh lưu lượng theo tín hiệu điều khiển 4–20 mA, 0–10 V hoặc các giao thức điều khiển tự động khác. Điều này giúp van dễ dàng tích hợp vào các dây chuyền sản xuất thông minh, góp phần tối ưu hóa quy trình vận hành, nâng cao độ chính xác và giảm thiểu chi phí nhân công.

Hiện nay, van bi Q941F-16P được sản xuất với dải kích thước đa dạng từ DN15 đến DN300 (tùy từng nhà sản xuất), phù hợp với nhiều tiêu chuẩn mặt bích quốc tế như JIS, DIN, ANSI và BS. Nhờ vậy, sản phẩm có thể thay thế hoặc lắp đặt trên hầu hết các hệ thống đường ống hiện có mà không cần cải tạo kết cấu, mang lại sự thuận tiện trong quá trình thi công và bảo trì.

II. Thông số kỹ thuật và hình ảnh nổi bật của van bi Q941F-16P

A. Bảng thông số kỹ thuật van bi điều khiển Q941F-16P

- Một số tùy chọn mở rộng của van bi Q941F-16P

Ngoài cấu hình tiêu chuẩn, nhiều nhà sản xuất còn cung cấp các tùy chọn nhằm đáp ứng những yêu cầu vận hành đặc biệt của từng hệ thống:

• Bộ điều khiển chống cháy nổ (Explosion Proof): Phù hợp với môi trường có khí gas, xăng dầu, hóa chất dễ cháy.
• Bộ điều khiển tuyến tính (Modulating): Điều tiết lưu lượng theo tín hiệu 4–20mA hoặc 0–10V.
• Công tắc phản hồi trạng thái: Truyền tín hiệu đóng/mở về phòng điều khiển.
• Bộ sấy chống ngưng tụ: Giảm hơi ẩm bên trong actuator khi lắp đặt ngoài trời.
• Tay quay vận hành khẩn cấp: Cho phép đóng mở bằng tay khi mất điện.
• Vật liệu gioăng đặc biệt: RPTFE, PPL hoặc Metal Seat để đáp ứng yêu cầu nhiệt độ và môi chất đặc thù.

>>> Tìm hiểu thêm về các sản phẩm liên quan khác tại đây: Van bi điều khiển bằng điện <<<

B. Hình ảnh thực tế của van bi điều khiển điện Q941F-16P


Van bi điều khiển điện mặt bích Q941F-16P.

III. Đặc điểm nổi bật của van bi Q941F-16P

Van bi Q941F-16P được đánh giá là một trong những dòng van bi điều khiển điện có hiệu suất vận hành ổn định và độ bền cao trong phân khúc van công nghiệp tự động. Nhờ sử dụng vật liệu inox chất lượng cùng bộ truyền động điện hiện đại, sản phẩm đáp ứng tốt yêu cầu về độ kín, khả năng chống ăn mòn và tự động hóa trong nhiều lĩnh vực sản xuất.

• Thân van được chế tạo từ inox 304 chất lượng cao bằng công nghệ đúc chính xác, giúp tăng độ bền cơ học, chống oxy hóa hiệu quả và đảm bảo hoạt động ổn định trong nhiều môi trường lưu chất khác nhau.
• Bề mặt inox được xử lý nhẵn mịn giúp hạn chế bám cặn, giảm nguy cơ hình thành gỉ sét, đồng thời kéo dài tuổi thọ thiết bị trong các hệ thống yêu cầu tiêu chuẩn vệ sinh cao như thực phẩm và dược phẩm.
• Bộ truyền động điện sử dụng động cơ mô-men xoắn lớn kết hợp hệ thống bánh răng giảm tốc, giúp van vận hành ổn định, đóng mở chính xác và duy trì hiệu suất làm việc bền bỉ trong thời gian dài.
• Van hỗ trợ cả chế độ điều khiển ON/OFF và điều khiển tuyến tính thông qua tín hiệu 4–20 mA hoặc 0–10 V, đáp ứng linh hoạt nhu cầu kiểm soát lưu lượng trong các hệ thống tự động hóa hiện đại.
• Khả năng kết nối với các hệ thống điều khiển trung tâm như PLC, SCADA và DCS giúp người vận hành dễ dàng giám sát, điều khiển từ xa và tối ưu hóa hiệu quả quản lý hệ thống.
• Gioăng làm kín PTFE có hệ số ma sát thấp, chịu hóa chất tốt và ổn định nhiệt độ, giúp van đạt độ kín cao, hạn chế rò rỉ và đảm bảo an toàn cho các hệ thống vận chuyển lưu chất quan trọng.
• Thiết kế kết nối mặt bích theo tiêu chuẩn quốc tế như JIS, DIN, ANSI và BS giúp tăng độ chắc chắn khi lắp đặt, đồng thời nâng cao khả năng chịu áp lực và rung động trong quá trình vận hành.
• Cơ cấu bi xoay 90 độ cho phép van đóng mở nhanh trong khoảng thời gian ngắn, giúp giảm tổn thất áp suất và duy trì lưu lượng ổn định trong toàn bộ hệ thống đường ống.
• Kết cấu đơn giản với ít chi tiết chuyển động giúp giảm nguy cơ hỏng hóc, đồng thời việc bảo trì, thay thế linh kiện như gioăng hoặc bộ truyền động trở nên dễ dàng và tiết kiệm chi phí vận hành.
• Van có khả năng ứng dụng linh hoạt trong nhiều lĩnh vực như cấp thoát nước, thực phẩm, dược phẩm, hóa chất, khí nén và các hệ thống tự động hóa công nghiệp hiện đại.

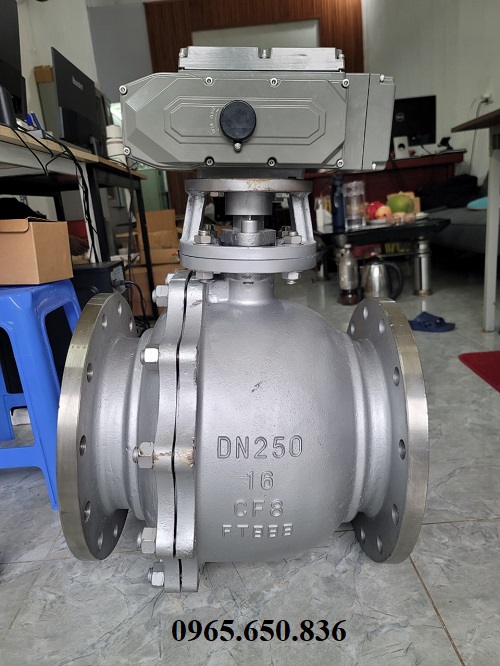

Van bi điện Q941F-16P.

IV. Tính năng nổi bật và ứng dụng thực tế trong môi trường vận hành của van bi Q941F-16P

A. Các tính năng nổi bật của van bi điều khiển điện Q941F-16P

Không chỉ sở hữu thiết kế chắc chắn và bộ truyền động điện hiện đại, van bi Q941F-16P còn được đánh giá cao nhờ khả năng làm việc ổn định trong nhiều điều kiện vận hành khác nhau. Với khả năng đáp ứng yêu cầu của cả những hệ thống tự động hóa đơn giản lẫn dây chuyền sản xuất công nghiệp quy mô lớn, sản phẩm mang đến hiệu quả vận hành cao, giảm chi phí bảo trì và nâng cao tính an toàn cho toàn bộ hệ thống.

• Van vận hành hoàn toàn tự động thông qua bộ truyền động điện, cho phép đóng mở từ xa bằng tủ điều khiển hoặc hệ thống trung tâm, giúp giảm phụ thuộc nhân công và tăng độ an toàn vận hành.
• Khả năng điều khiển chính xác với tín hiệu 4–20 mA hoặc 0–10 V giúp van đáp ứng tốt yêu cầu tự động hóa, tối ưu lưu lượng, áp suất và nâng cao hiệu suất toàn bộ hệ thống sản xuất.
• Bộ truyền động đạt chuẩn IP67 kết hợp thân inox 304 chống ăn mòn giúp van hoạt động ổn định trong môi trường ẩm ướt, ngoài trời hoặc điều kiện công nghiệp khắc nghiệt kéo dài.
• Cơ cấu bi van chính xác cùng gioăng PTFE chất lượng cao giúp duy trì độ kín tuyệt đối trong quá trình vận hành liên tục, hạn chế rò rỉ và bảo vệ an toàn cho hệ thống đường ống.
• Van dễ dàng tích hợp với các hệ thống điều khiển như PLC, SCADA, DCS hoặc HMI, cho phép giám sát trạng thái, điều khiển từ xa và xây dựng quy trình vận hành tự động hiệu quả.
• Thiết kế bền bỉ giúp giảm chi phí bảo trì, hạn chế lỗi do thao tác thủ công và kéo dài tuổi thọ thiết bị, từ đó tối ưu chi phí đầu tư và vận hành trong dài hạn.

B. Ứng dụng thực tế của van bi Q941F-16P

Nhờ khả năng chống ăn mòn tốt, điều khiển tự động chính xác và tương thích với nhiều tiêu chuẩn đường ống, van bi Q941F-16P được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp hiện nay.

• Được sử dụng phổ biến trong hệ thống cấp nước sạch, nước sinh hoạt và xử lý nước thải, giúp kiểm soát dòng chảy hiệu quả, giảm thất thoát lưu chất và nâng cao hiệu suất vận hành tổng thể.
• Ứng dụng trong ngành thực phẩm và đồ uống nhờ vật liệu inox 304 chống gỉ, đảm bảo vệ sinh an toàn, phù hợp cho dây chuyền sản xuất bia, sữa, nước giải khát và thực phẩm chế biến.
• Phù hợp với dây chuyền dược phẩm và mỹ phẩm yêu cầu độ sạch cao, giúp kiểm soát lưu chất chính xác, hạn chế nhiễm bẩn và đảm bảo chất lượng sản phẩm trong quá trình sản xuất.
• Được sử dụng trong nhà máy hóa chất với khả năng chịu ăn mòn nhẹ, phù hợp cho dung môi, axit hoặc kiềm nồng độ thấp, đảm bảo vận hành ổn định trong hệ thống công nghiệp.
• Ứng dụng hiệu quả trong hệ thống khí nén và dầu công nghiệp, giúp điều khiển lưu lượng chính xác, duy trì áp suất ổn định và nâng cao hiệu suất hoạt động của thiết bị.
• Sử dụng trong hệ thống HVAC và phòng cháy chữa cháy, hỗ trợ điều khiển nước lạnh, nước nóng và các tuyến ống kỹ thuật, góp phần tự động hóa và quản lý vận hành hiệu quả.
• Tích hợp trong các dây chuyền sản xuất tự động với PLC hoặc SCADA, giúp thực hiện đóng mở theo chương trình cài đặt sẵn, đảm bảo vận hành liên tục, chính xác và giảm thiểu can thiệp thủ công.

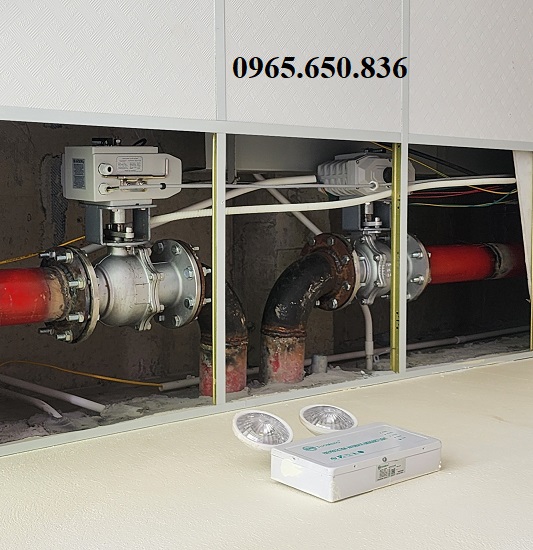

Ứng dụng van bi Q941F-16P.

V. Địa điểm cung cấp van bi Q941F-16P hàng đầu thị trường hiện nay

Có thể thấy, van bi Q941F-16P là giải pháp điều khiển lưu chất tự động được nhiều doanh nghiệp và chủ đầu tư lựa chọn nhờ khả năng vận hành ổn định, độ kín cao và tuổi thọ bền bỉ. Sự kết hợp giữa thân van inox 304 chống ăn mòn, gioăng PTFE chịu hóa chất, kết nối mặt bích tiêu chuẩn quốc tế cùng bộ truyền động điện thông minh giúp sản phẩm đáp ứng tốt yêu cầu của các hệ thống tự động hóa hiện đại trong nhiều lĩnh vực công nghiệp.

Hiện nay các dòng van bi điện Q941F-16,25,40P được được Thuận Phát Valve cung cấp chính hãng trên thị trường với đầy đủ các chủng loại, mẫu mã và kích thước. Các dòng van được nhập khẩu chính hãng từ các thương hiệu hàng đầu thị trường hiện nay, đang rất được các nhà máy, hệ thống tin dùng.

Nếu bạn đang tìm kiếm van bi điều khiển điện Q941F-16P chính hãng, đầy đủ CO-CQ, đa dạng kích thước từ DN15 đến DN300, giá thành cạnh tranh cùng dịch vụ tư vấn kỹ thuật chuyên sâu, hãy liên hệ nagy đến Thuận Phát Valve chúng tôi để được hỗ trợ lựa chọn giải pháp phù hợp nhất cho hệ thống của mình. Với đội ngũ kỹ sư giàu kinh nghiệm, nguồn hàng luôn có sẵn và chính sách bảo hành rõ ràng, chúng tôi cam kết mang đến những sản phẩm chất lượng cao cùng dịch vụ chuyên nghiệp, đáp ứng mọi yêu cầu của khách hàng trong các dự án công nghiệp và dân dụng.
