Van bi điều khiển điện là gì?

Tìm hiểu van bi điều khiển điện là gì? - Chi tiết cấu tạo - Ứng dụng và các đặc điểm nổi bật

Trong thời kỳ công nghiệp hóa hiện đại hóa ngày nay, các sản phẩm điều khiển tự động từ xa là lựa chọn hàng đầu trong các hệ thống đường ống công nghiệp hiện nay. Hiện nay có rất nhiều các dòng sản phẩm thiết bị có khả năng tích hợp công nghệ IOT hiện đại, có thể điều khiển từ xa và truyền thông tin về tủ điều khiển để người vận hành có thể dễ dàng kiểm soát hoạt động của thiết bị từ xa.

Trong bài viết này chúng ta sẽ cùng nhau tìm hiểu chi tiết về dòng van bi điều khiển điện, dòng van đang rất đang ưu chuộng sử dụng trong các hệ thống đường ống hiện nay.

I. Van bi điều khiển điện là gì?

Van bi điều khiển điện là một trong những dòng van công nghiệp quan trọng nhất hiện nay, được ứng dụng rộng rãi trong hệ thống đường ống để đóng, mở hoặc điều tiết lưu lượng chất lỏng và khí. Khác với van bi tay gạt hay tay quay truyền thống, loại van này sử dụng bộ truyền động điện (electric actuator), cho phép vận hành tự động chỉ với tín hiệu điều khiển từ xa. Điều này mang lại sự tiện lợi và an toàn vượt trội, đặc biệt trong môi trường sản xuất có quy mô lớn.

Cơ chế van bi (ball valve) vốn đã nổi tiếng với khả năng đóng kín tuyệt đối nhờ viên bi được khoan lỗ xuyên tâm, khi kết hợp với bộ điều khiển điện, van không chỉ duy trì độ kín khít tối đa mà còn nâng cao hiệu suất làm việc. Bộ truyền động giúp người vận hành điều khiển van từ xa, giảm thiểu sự can thiệp thủ công, đồng thời hạn chế rủi ro cho con người khi làm việc trong môi trường nguy hiểm hoặc khó tiếp cận.

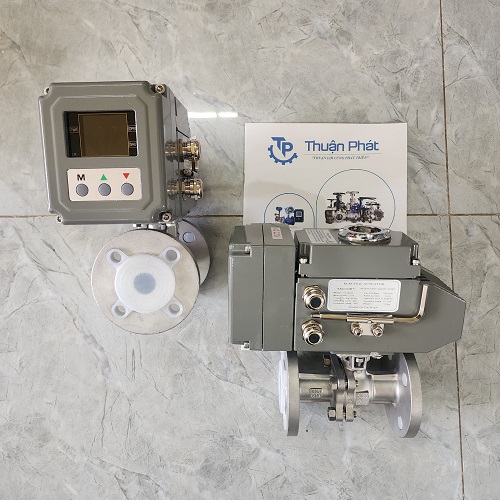

Van bi động cơ điện.

Một ưu điểm lớn khác là van bi điện có thể hoạt động ở hai chế độ chính ON/OFF và tuyến tính (Modulating). Với chế độ ON/OFF, van đóng mở nhanh chóng, thích hợp với hệ thống cần thao tác dứt khoát, với chế độ tuyến tính, van điều tiết chính xác lưu lượng theo tín hiệu điện, phù hợp trong các dây chuyền sản xuất yêu cầu độ ổn định cao.

Có thể nói, van bi điều khiển điện là một giải pháp tự động hóa tối ưu cho hệ thống đường ống hiện đại. Sản phẩm không chỉ đảm bảo độ chính xác, độ tin cậy mà còn giúp doanh nghiệp tiết kiệm nhân lực, nâng cao năng suất và phù hợp với xu hướng phát triển công nghiệp 4.0.

II. Thông số kỹ thuật và catalog van bi điều khiển điện

A. Chi tiết thông số kỹ thuật van bi điều khiển điện

B. Catalog van bi điều khiển điện

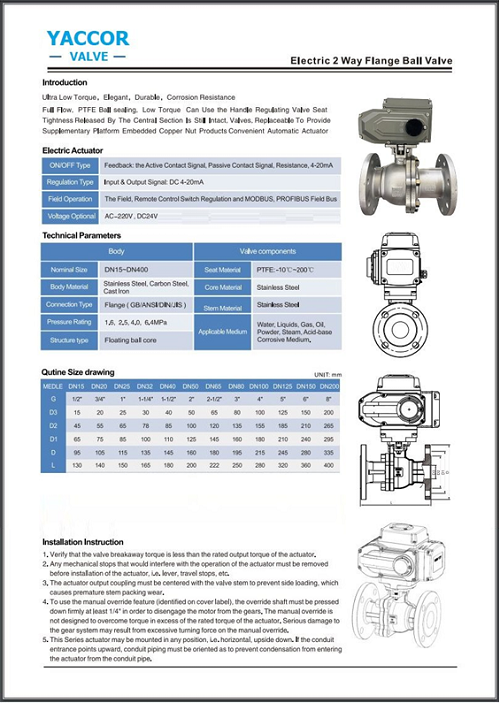

Catalog van bi điều khiển bằng điện.

II. Đặc điểm nổi bật của van bi điều khiển điện

- Khả năng đóng kín tuyệt đối: Van bi vốn được thiết kế với viên bi khoan lỗ xuyên tâm, khi xoay 90° sẽ đóng kín hoàn toàn dòng chảy, khi kết hợp với bộ truyền động điện, cơ chế này càng phát huy hiệu quả, đảm bảo không rò rỉ lưu chất.

- Tự động hóa và vận hành từ xa: Thay vì thao tác thủ công, van bi điều khiển điện có thể vận hành tự động nhờ bộ actuator. người dùng chỉ cần cấp tín hiệu điện là van sẽ đóng mở hoặc điều tiết chính xác.

- Hoạt động đa dạng với ON/OFF và tuyến tính: Van bi điện có thể vận hành ở hai chế độ ON/OFF cho thao tác đóng mở nhanh chóng và tuyến tính (Modulating) để điều tiết lưu lượng theo tỷ lệ tín hiệu điện.

- Độ bền cao và đa dạng vật liệu: Thân van được chế tạo từ nhiều loại vật liệu như inox, thép carbon, đồng, nhựa, giúp đáp ứng các môi trường làm việc khác nhau. Gioăng làm kín PTFE hoặc Viton chịu được nhiệt độ, áp suất và hóa chất khắc nghiệt, đảm bảo tuổi thọ dài và vận hành ổn định.

- Khả năng tích hợp hệ thống điều khiển: Van bi điều khiển điện dễ dàng kết nối với PLC, SCADA hoặc các hệ thống IoT. Nhờ đó, thiết bị không chỉ đóng vai trò điều tiết dòng chảy mà còn là một phần trong hệ thống quản lý sản xuất thông minh.

III. Chi tiết cấu tạo van bi điều khiển điện

Van bi điều khiển điện là sự kết hợp hoàn hảo giữa thân van bi cơ được loại bỏ các bộ phận điều khiển cơ học như tay gạt, tay quay để kết nối với bộ truyền động điện. Chính vì vậy mà cấu tạo của dòng sản phẩm này cũng được chia làm 2 phần, chi tiết cấu tạo của từng phần dưới đây.

A. Cấu tạo thân van bi cơ

• Thân van: Là lớp vỏ bên ngoài, chế tạo từ inox 304/316, thép carbon, đồng hoặc nhựa PVC, chịu áp lực và bảo vệ toàn bộ cấu trúc bên trong.
• Bi van: Viên bi được khoan lỗ xuyên tâm, xoay 90° để đóng/mở dòng chảy. Thiết kế này giúp van có khả năng đóng kín tuyệt đối, chống rò rỉ hiệu quả.
• Trục van: Nối giữa viên bi và bộ truyền động điện, truyền mô-men xoắn từ motor xuống bi van. Trục thường làm bằng inox để tăng độ bền.
• Gioăng làm kín: Nằm giữa bi van và thân van, thường làm bằng PTFE, RPTFE hoặc Viton. Nhiệm vụ là đảm bảo độ kín khít, ngăn rò rỉ lưu chất.

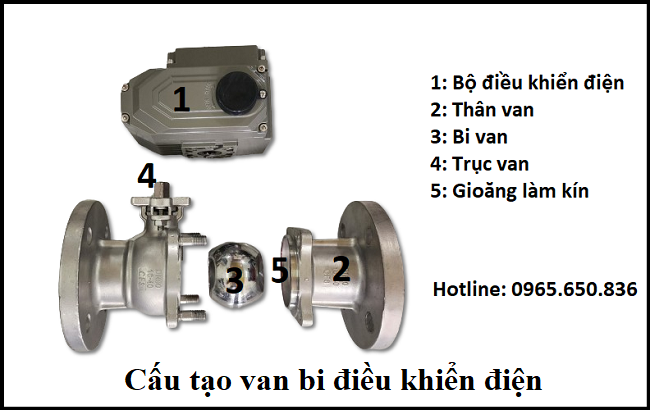

Cấu tạo van bi cơ điều khiển điện.

B. Bộ truyền động điện (Electric Actuator)

• Vỏ ngoài: Làm bằng hợp kim nhôm sơn tĩnh điện, đạt chuẩn chống bụi và chống nước IP67/IP68, giúp actuator hoạt động bền bỉ trong môi trường công nghiệp.
• Mô-tơ điện: Nguồn điện 24VDC, 220VAC hoặc 380VAC, tạo chuyển động quay, cung cấp lực để vận hành trục van.
• Hộp số: Giảm tốc độ quay của motor, tăng mô-men xoắn, giúp xoay bi van dễ dàng kể cả trong môi trường áp lực cao.
• Công tắc hành trình: Giúp motor dừng chính xác khi van đóng hoặc mở hết cỡ, tránh quá tải và tăng tuổi thọ thiết bị.
• Bảng mạch điều khiển: Xử lý tín hiệu ON/OFF hoặc tuyến tính (4–20mA, 0–10V), cho phép vận hành tự động hoặc điều tiết lưu lượng.
• Hiển thị trạng thái: Có thể là đồng hồ cơ hoặc đèn LED, giúp người vận hành dễ dàng nhận biết van đang mở hay đóng.
• Vô lăng, tay vặn: Dự phòng khi mất điện, cho phép vận hành thủ công bằng tay để duy trì hoạt động của hệ thống.

IV. Nguyên lý hoạt động của van bi điều khiển điện

Van bi điều khiển điện là dòng van tích hợp khả năng vận hành tự động hiện đại bậc nhất hiện nay, dòng van này có nguyên lý hoạt động khá tương đồng với các dòng van bi cơ học. Điểm khác biệt nổi bật duy nhất là bộ điều khiển điện, với khả năng vận hành từ xa và chuyền tín hiệu trạng thái về tủ điều khiển.

Nguyên lý hoạt động van bi điều khiển điện ON/OFF

Trong chế độ ON/OFF, khi bộ truyền động nhận tín hiệu cấp điện, động cơ sẽ quay trục và xoay viên bi 90°. Nếu lỗ bi song song với đường ống, dòng chảy được mở hoàn toàn; nếu vuông góc, van đóng kín. Đây là chế độ vận hành phổ biến trong hệ thống cấp thoát nước, khí nén, hoặc các ứng dụng yêu cầu đóng mở dứt khoát.

Nguyên lý hoạt động van bi điều khiển điện tuyến tính (Modulating)

Ở chế độ tuyến tính, bộ điều khiển điện nhận thêm tín hiệu điều khiển chuẩn 4–20mA hoặc 0–10V từ hệ thống. Dựa vào tín hiệu này, actuator điều chỉnh góc quay của viên bi từ 0–90° theo tỷ lệ mong muốn, nhờ đó lưu lượng được kiểm soát chính xác. Kiểu vận hành này phù hợp với các hệ thống đòi hỏi điều tiết ổn định như HVAC, trạm xử lý hóa chất, dây chuyền sản xuất thực phẩm và dược phẩm.

Nhờ sự kết hợp giữa cấu tạo chắc chắn và nguyên lý vận hành linh hoạt, van bi điều khiển điện mang lại độ tin cậy cao, thích ứng với nhiều điều kiện làm việc khác nhau, từ thao tác đơn giản đến điều tiết tinh vi.

V. Phân loại các dòng van bi điều khiển điện nổi bật trên thị trường hiện nay

Là dòng van công nghiệp được sử dụng rất phổ biến trong các hệ thống đường ống từ dân dụng đến công nghiệp hiện nay, để đáp ứng được như cầu sử dụng các nhà sản xuất đã thiết kế van bi điều khiển bằng  điện với nhiều chủng loại mẫu mã khác nhau. Dưới đây là các dạng phân loại nổi bật của dòng van này, giúp người sử dụng có thể phân biệt van theo từng dạng thiết kế và chủng loại khác nhau:

1. Phân loại theo chất liệu sản xuất van cơ

• Van bi inox điều khiển điện
• Van bi gang điều khiển điện
• Van bi nhựa điều khiển điện
• Van bi thép điều khiển điện
• Van bi đồng điều khiển điện
• Van bi vi sinh điều khiển điện

2. Phân loại theo dạng thiết kế thân van

• Van bi 2 ngã điều khiển điện
• Van bi 3 ngã điều khiển điện
• Van bi 2 mảnh điều khiển điện
• Van bi 3 mảnh điều khiển điện
• Van bi điều khiển điện nối ren
• Van bi điều khiển điện mặt bích
• Van bi điều khiển điện Clamp
• Van bi điều khiển điện rắc co

3. Phân loại theo dạng điều khiển van

• Van bi điều khiển điện ON OFF
• Van bi điều khiển điện tuyến tính
• Van bi điều khiển điện tay quay

4. Phân loại theo xuất xứ của van

• Van bi điều khiển điện Hàn Quốc
• Van bi điều khiển điện Đài Loan
• Van bi điều khiển điện Nhật Bản
• Van bi điều khiển điện Trung Quốc
• Van bi điều khiển điện EU

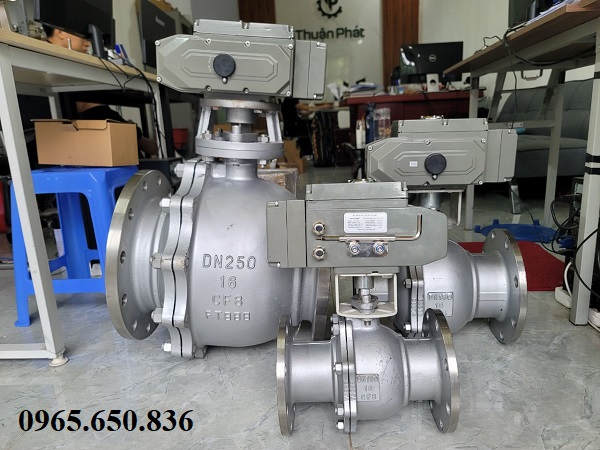

Van bi điều khiển điện Thuận Phát.

Top 5 dòng van bi điều khiển điện tốt nhất thị trường hiện nay

- Top 1: Van bi điều khiển điện Kitz – Nhật Bản

- Top 2: Van bi điều khiển điện Samwoo – Hàn Quốc

- Top 3: Van bi điều khiển điện Yaccor – Đài Loan

- Top 4: Van bi điều khiển điện KST – Hàn Quốc

- Top 5: Van bi điều khiển điện Toyo – Nhật Bản

VI. Đánh giá ưu điểm và nhược điểm của van bi điều khiển điện

VII. Các ứng dụng nổi bật của van bi điều khiển  điện

- Hệ thống cấp thoát nước đô thị: Van bi điện được dùng trong trạm bơm, nhà máy nước sạch và xử lý nước thải, giúp đóng mở và điều tiết dòng chảy tự động, đảm bảo vận hành ổn định, an toàn cho toàn hệ thống.

- Ngành dầu khí và hóa chất: Với khả năng đóng kín tuyệt đối và vật liệu chịu ăn mòn tốt, van bi điều khiển điện thường được lắp đặt trong đường ống dẫn hóa chất, dung môi, khí đốt hoặc dầu mỏ, nơi yêu cầu độ an toàn cao.

- Ngành thực phẩm và dược phẩm: Van bi inox vi sinh được điều khiển bằng điện đảm bảo độ kín khít, vệ sinh an toàn và dễ vệ sinh CIP/SIP, phù hợp với dây chuyền sản xuất sữa, nước giải khát, bia, thuốc và dược phẩm.

- Hệ thống HVAC (Điều hòa – Thông gió – Sưởi): Van bi điều khiển điện dạng tuyến tính giúp điều tiết lưu lượng nước nóng, nước lạnh hoặc hơi trong các hệ thống HVAC, đảm bảo cân bằng nhiệt độ và tiết kiệm năng lượng.

- Ngành năng lượng và điện lực: Van bi điện được sử dụng trong hệ thống làm mát tua-bin, đường ống dẫn hơi, và các nhà máy nhiệt điện, nhờ khả năng đóng mở nhanh và điều tiết lưu lượng chính xác.

- Công nghiệp sản xuất tự động: Trong dây chuyền sản xuất có PLC/SCADA, van bi điều khiển điện dễ dàng tích hợp, giúp kiểm soát lưu lượng và áp suất tự động, tăng hiệu quả sản xuất và giảm chi phí vận hành.

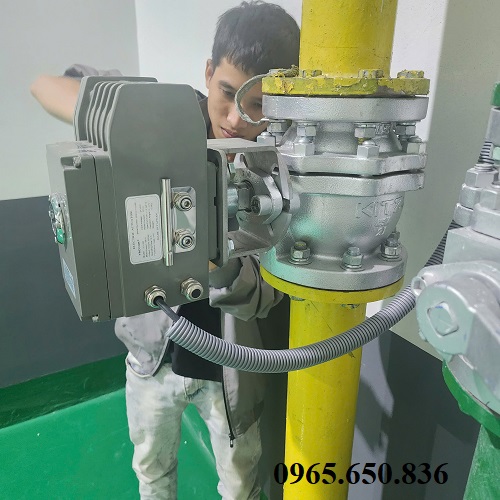

Ứng dụng và lắp đặt van bi điều khiển điện.

VIII. Kết luận bài viết

Van bi điều khiển điện là giải pháp hiện đại cho hệ thống đường ống, mang lại khả năng vận hành tự động, độ kín khít cao và tính linh hoạt trong điều tiết lưu lượng. Nhờ sự đa dạng về vật liệu, kiểu kết nối và chế độ vận hành, loại van này đáp ứng tốt yêu cầu từ hệ thống cấp thoát nước, HVAC, đến các ngành hóa chất, dầu khí, thực phẩm và dược phẩm. Đây chính là lựa chọn phù hợp với xu hướng công nghiệp 4.0, nơi mà tính chính xác và khả năng tích hợp hệ thống luôn được đặt lên hàng đầu.
