Van bi tay quay

I. Van bi tay quay là gì?

Van bi tay quay là dòng van cơ học sử dụng hộp số tay quay vô lăng để điều khiển hoạt động của van, dòng van này được sử dụng để điều khiển hoạt động của dòng này như đóng, mở cho dòng chảy lưu thông hoặc tiều tiết lưu lượng dòng chảy. Thiết ké tay quay này thường được sử dụng đối với các dòng van có kích thước từ DN100 trở lến, với các bánh răng trợ lực giúp giảm áp lực khi điều khiển van cho người sử dụng.

Van bi tay quay là dòng van có thiết kế đĩa van hình cầu được đục lỗ xuyên tâm cho lưu chất có thể di chuyển qua van, dòng van này được sản xuất với đa dạng chất liệu như inox, gang, thép, nhựa phù hợp sử dụng trong nhiều môi trường đường ống khác nhau. Về kích thước, van có dãi kích thước rộng từ DN80 đến DN500 có thể lắp đặt trên mọi hệ thống đường ống có kích thước tương ứng.

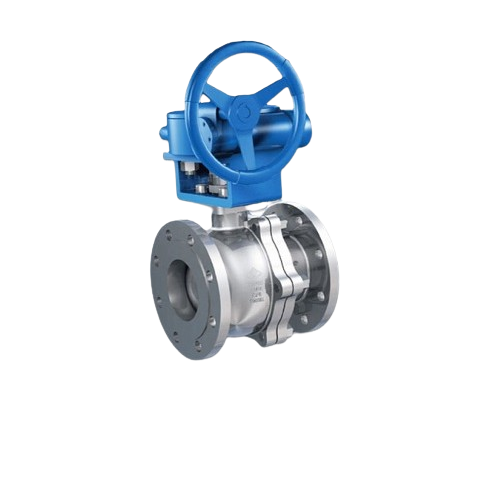

Van bi điều khiển tay quay.

Hiện nay các dòng van bi tay quay đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nước có ngành công nghiệp đường ống hàng đầu hiện nay như Trung Quốc, Hàn Quốc, Đài Loan, Malaysia, Nhật Bản và phân phối tại thị trường Việt Nam với giá cả ưu đãi nhất thị trường.

1.1. Thông số kỹ thuật van bi tay quay

• Kích thước: DN100 - DN500.
• Chất liệu thân van: Inox, gang, thép, nhựa.
• Chất liệu hộp điều khiển: Gang, thép phủ sơn tĩnh điện.
• Chất liệu bi van: Inox 304, 316.
• Dạng van: Van 2 ngã, van 3 ngã.
• Dạng thiết kế thân van: Van 2 mảnh, van 3 mảnh.
• Dạng điều khiển: Điều khiển tay quay.
• Dạng kết nối: Kết nối ren, kết nối mặt bích.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Áp xuất làm việc: PN10 - PN16.
• Nhiệt độ làm việc: từ - 20 dộ C đến 220 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, hóa chất, dầu hỏa, khí, hơi.
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Malaysia,..
• Bảo hành: 12 tháng.

1.2. Các đặc điểm nổi bật của van bi tay quay

Van bi tay quay có thể xem là bản nâng cấp của van bi tay gạt, dòng van này cũng hoạt động bằng cách điều khiển cơ học nhưng chúng to khả năng làm giảm áp lực giúp người sử dụng có thể điều khiển hoạt động của van dễ dàng hơn, mà không cần tốn quá nhiều sức lực như dòng van tay gạt.

• Van được trang bị hộp số tay quay vô lăng để điều khiển, giúp người sử dụng có thể dễ dàng điều khiển hoạt động của van mà không tốn quá nhiều sức lực.
• Tay quay vô lăng có thể giúp người sử dụng điều khiển đóng và mở bi van ở nhiều góc độ khác nhau với độ chính xác cao hơn nhiều các dòng van tay gạt.
• Tay quay vô lăng có thể thể tháo rời khi không sử dụng đến van, giúp giảm diện tích của van khi lắp đặt lên hệ thống và thuận tiện cho quá trình bảo trì, bảo dưỡng.
• Với các banh răng trợ lực giúp giảm áp lực của van khi điều khiển, tuy nhiên việc này cũng làm van có quá trình đóng hoặc mở chậm hơn nhiều so với van tay gạt.

II. Cấu tạo van nguyên lý hoạt động của van bi tay quay

2.1. Cấu tạo van bi tay quay

Van bi tay quay có cấu tạo khá đơn giản, dòng van này được cấu tạo từ 5 bộ phận chính. Chi tiết từng bộ phận như sau:

Thân van: Được làm từ các chất liệu như gang, inox, thép nhựa. Thân van là bộ phận lới nhất của van có nhiệm vụ kết nối các bộ phận khác của van và được thiết kế ren hoặc mặt bích để kết nối với đường ống hệ thống.

Trục van: Có dạng hình trụ đặc, được làm từ các vật liệu có độ cứng cao nhiw inox hoặc thép. Trục van có nhiệm vụ kết nối trực tiếp với bi van là điều khiển hoạt động của bi van.

Bi van: Có dạng hình viên bi được đục lỗ xuyên tâm, bi van giống như 1 cánh của có thể mở hoặc đóng ngăn dòng chảy lưu thông. Bi van hoạt động hoàn toàn dựa theo chuyển động của trục van.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM, teflon,... gioăng làm kín bao bọc bên ngoài bi van có nhiệm vụ đảm bảo độ kín cho van khi van đóng.

Bộ phận điều khiển: Hay còn được gọi là hộp số tay quay vô lăng, đây là bộ phận giúp người sử dụng có thể điều khiển hoạt động của van.

2.1. Nguyên lý hoạt động của van bi tay quay

Van bi tay quay có nguyên lý hoạt động hoàn toàn dựa vào việc điều khiển chuyển độ của bi van theo góc từ 0 độ đến 90 độ, cụ thể quá trình hoạt động của van van này như sau:

Hoạt động mở: Khi van đang ở trạng thái đóng người sử dụng quay tay quay vô lăng theo hướng mũi tên mở ở trên hộp điều khiển, lúc này các bánh răng trợ lực sẽ di chuyển và khiến trục bánh răng quay. Trục van được kết nối trực tiếp với bi van và trục bánh răng sẽ quay theo và khiến bi van di chuyển mở từ góc 0 độ đến góc 90 độ ( tức van mở hoàn toàn ).

Hoạt động đóng: Muốn đóng van người sử dụng chỉ cần quay tay quay vô lăng ngược chiều với chiều quay khi mở, lúc này các chuyển động của các bánh răng trợ lực, trục bánh răng, trục van và bi van sẽ chuyển động ngược lại với quá trình mở. Tức sẽ chuyển động từ góc 90 độ về góc 0 độ (van đóng hoàn toàn ).

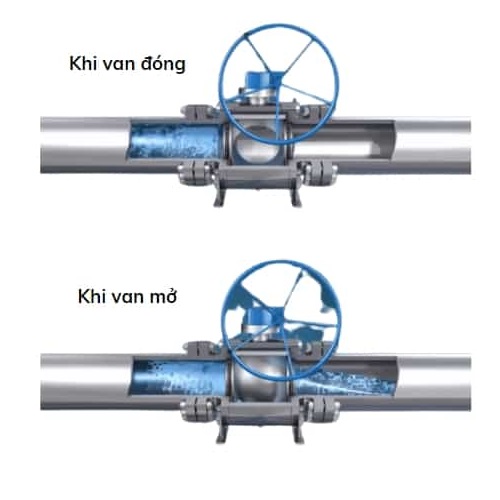

Nguyên lý hoạt động van bi tay quay.

III. Các dòng van bi tay quay phổ biến hiện nay

3.1. Van bi inox tay quay

Van bi inox tay quay là dòng van được sản xuất bằng chất liệu inox 304 và inox 316, dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Bởi van có độ bền cơ học cao, khả năng chịu áp lực rất tốt, đặc biệt inox là chất liệu có khả năng chống ăn mòn và oxy hóa tốt nên rất được ưu chuộng sử dụng trong các môi trường khắc nghiệp.

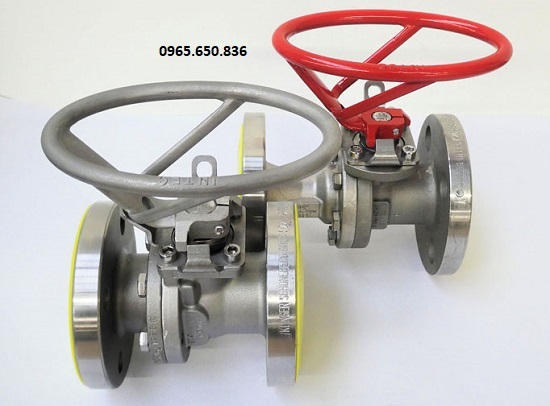

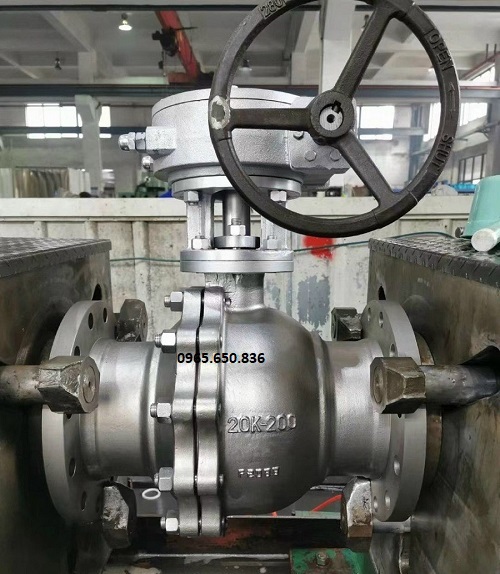

Van bi inox tay quay.

Các dòng van bi inox tay quay

• Van bi inox 304 tay quay
• Van bi inox 316 tay quay
• Van bi inox 3 ngã tay quay
• Van bi inox tay quay Hàn Quốc
• Van bi inox tay quay Đài Loan

3.2. Van bi gang tay quay

Van bi gang tay quay là dòng van bi được sản xuất từ chất liệu gang, đây là loại chất liệu giá rẻ có độ bền cơ học tốt, khác năng chịu áp lực và nhiệt độ ổn. Dòng van này được sử dụng khá phổ biến trong các hệ thống đường ống môi trường bình thường, bởi gang có khả năng chống oxy hóa và hóa chất khá kém, nên thường được phủ thêm lớp sơn epoxy trên bề mặt bên ngoài.

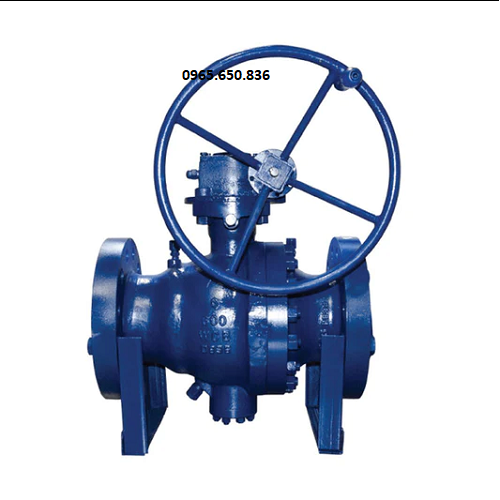

Van bi tay quay gang.

Các dòng van bi gang tay quay

• Van bi gang 2 mảnh tay quay
• Van bi gang 3 ngã tay quay
• Van bi gang tay quay Đài Loan
• Van bi gang tay quay Hàn Quốc
• Van bi gang tay quay Trung Quốc

3.3. Van bi thép tay quay

Van bi thép tay quay là dòng van chuyên sử dụng trong các hệ thống có áp lực và nhiệt độ cao, dòng van này được sản xuất từ chất liệu thep WCB có khả năng chịu áp lực và nhiệt độ rất tốt. Cũng như chất liệu gang, thép cũng không được đánh giá quá các trong khả năng chống oxy hóa và các hóa chất ăn mòn nên thường được sử dụng trong các môi trường lưu chất dạng lành hơn.

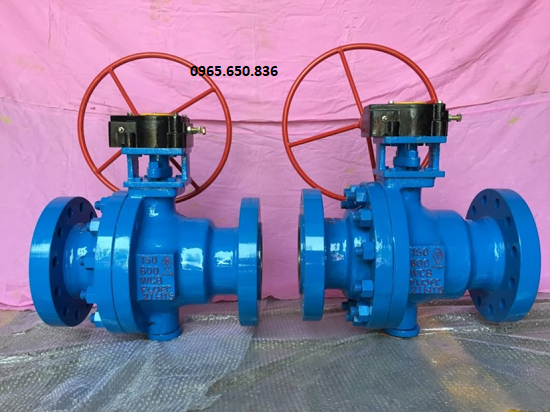

Van bi thép điều khiển tay quay.

Các dòng van bi thép tay quay

• Van bi thép tay quay Samwoo
• Van bi thép 2 mảnh tay quay
• Van bi thép 3 ngã tay quay
• Van bi thép Trung Quốc
• Van bi thép Đài Loan

3.4. Van bi nhựa tay quay

Van bi nhựa tay quay là dòng van được làm từ các chất liệu nhựa PVC, CPVC, UPVC, PPH, PPR. Dòng van này được sử dụng rất phổ biến trong các hệ thống dân dụng và các hệ thống đường ống sản xuất công nghiệp hiện nay, ngoài ra nhựa cũng là chất liệu có giá thành rẻ nhất trong các dòng van bi kể trên:

van bi nhựa tay quay.

Các dòng van bi nhựa tay quay

• Van bi nhựa PVC tay quay
• Van bi nhựa UPVC tay quay
• Van bi nhựa CPVC tay quay
• Van bi nhựa PPH tay quay
• Van bi nhựa tay quay Đài Loan

IV. Ưu điểm và ứng dụng của van bi tay quay

4.1. Ưu điểm vượt trội của van bi tay quay

Van bi tay quay có nhiều ưu điểm vượt trội so với các dòng van khác cùng chức năng, có thể kể đến như:

• Van được sản xuất với nhiều chất liệu khác nhau, có thể sử dụng trong nhiều môi trường lưu chất và hệ thống khác nhau.
• Van có thiết kế hộp số tay quay vô lăng để điều khiển hoạt động, hộp số này giúp người sử dụng có thể đều khiển van dễ dàng hơn mà không tốn quá nhiều sức lực.
• Van có nhiều kích thước khác nhau từ DN100 - DN500 phù hợp lắp đặt trong nhiều kích thước đường ống khác nhau.
• Van có cấu tạo đơn giản, hoạt động ổn định, ít gặp sự cố và có tuổi thọ sử dụng lâu dài.

4.2. Ứng dụng của van bi tay quay

Van bi tay quay có nhiều đặc điểm vượt trội so với các dòng van khác trên thị trường hiện nay, điều này giúp dòng van này được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay.

Ứng dụng 1: Van được ứng dụng trong các hệ thống dân dụng, các hệ thống đường ống nước gia đình.

Ứng dụng 2: Van được ứng dụng trong các hệ thống sản xuất công nghiệp, các đường ống công nghiệp hiện đại.

Ứng dụng 3: Van được ứng dụng trong các hệ thống hóa chất, các hệ thống sản xuất y tế, sản xuất mỹ phẩm.

Ứng dụng 4: Van được ứng dụng trong các hệ thống sản xuất công nghiệp, sản xuất oto, tàu thủy.

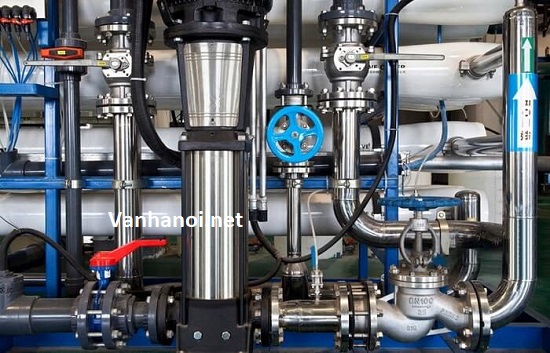

Ứng dụng van bi tay quay.

V. Báo giá van bi tay quay

Hiện nay các dòng van bi tay quay đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nhà máy sản xuất hàng đầu thế giới hiện nay. Quý khách hàng quan tâm để sản phẩm hãy liên hệ trực tiếp với chúng tôi qua Hotline: 0965.650.836 để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm quý vị đang quan tâm.

Rất hân hạnh được phục vụ và đồng hành cùng quý khách hàng trong các dự án sắp tới, chân thành cảm ơn quý vị đã quan tâm và theo dõi bài viết.

Tìm hiểu thêm: Van bi chịu nhiệt độ cao.
