Van bi chịu nhiệt độ cao

I. Van bi chịu nhiệt độ cao là gì?

Van bi chịu nhiệt độ cao là dòng van chuyên sử dụng trong các hệt hống đường ống nhiệt độ cao, các hệ thống nước nóng, hơi nóng, có nhiệt độ từ 80 đô C đến 250 độ C. Dòng van này được sử dụng để điều khiển hoạt động của dòng chảy rtong đường ống hệ thống bằng cách điều khiển bi van xoay từ góc 0 độ đến góc 90 độ để mở van và ngược lại.

Van bi chịu nhiệt độ cao thường được làm từ các chất liệu có khả năng chịu nhiệt tốt như gang, thép, inox 304, 316 có khả năng chịu nhiệt độ lên tới 400 độ C. Dòng van này cũng được sản xuất với đa dạng kiểu dáng và phương thức điều khiển khác nhau phù hợp sử dụng với nhiệu hệ thống đường ống hiện nay.

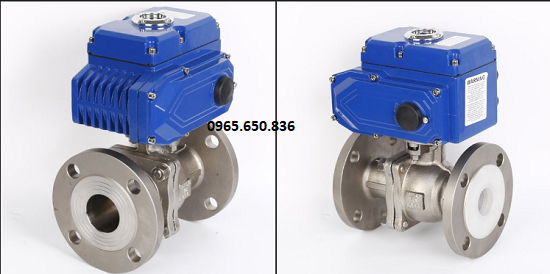

Van bi chịu nhiệt độ cao điện.

Hiện nay các dòng van bi chịu nhiệt độ cao đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nhà máy sản xuất hàng đầu thế giới với đầy đủ các kích thước từ DN15 - DN500 phù hợp lắp đặt với mọi kích thước đường ống tương đương. Quý khách hàng đang tìm mua dòng sản phẩm này hãy liên hệ với chúng tôi để nhận được tư vấn chi tiết và báo giá chính xác nhất cho sản phẩm.

II. Thông số kỹ thuật van bi chịu nhiệt độ cao

• Kích thước: DN15 - DN500.
• Chất liệu van: Gang, inox 304, 316, thép.
• Dạng van: Van 2 ngã, 3 ngã.
• Dạng thiết kế thân: Thân 1 mảnh, 2 mảnh.
• Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng kết nối: Kết nối ren, kết nối mặt bích.
• Áp xuất làm việc: PN10, PN16,...PN40.
• Nhiệt độ làm việc: 0 độ C đến 250 độ C.
• Môi trường sử dụng: Nước nóng, hỏi nóng, khí nóng, dầu nóng,...
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Malaysia,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

III. Cấu tạo và nguyên lý hoạt động van bi chịu nhiệt độ cao

3.1. Cấu tạo van bi chịu nhiệt độ cao

Van bi chịu nhiệt độ cao có cấu tạo tương đồng với các dòng van bi khác trên thị trường, tuy nhiên do được sử dụng trong môi trường nhiệt độ cao nên các chất liệu sản xuất của dòng van này đặc biệt hơn so với các dòng van sử dụng trong môi trường bình thường. Chi tiết cấu tạo của dòng van này gồm 4 bộ phận chính sau:

• Thân van: Được làm từ các chất liệu như inox 304, 316, gang, thép có khả năng chịu nhiệt độ lên tới 400 độ C. Thân van thường có thiết kế ren hoặc mặt bích để kết nối với đường ống hệ thống.
• Trục van: Làm từ các chất liệu có độ cứng như thép hoặc inox, được đúc nguyên khối dạng hình trụ kết nối trực tiếp với bi van và bộ phận điều khiển.
• Bi van: Có dạng hình cầu được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua van, bi van thường được làm từ chất liệu inox 304, 316 được vi như cánh cửa có thể mở hoặc đóng ngăn chặn lưu chất di chuyển trong hệ thống đường ống.
• Bộ phận điều khiển: Đây là bộ phận giúp con  người có thể điều khiển hoạt động của van, có 4 dạng điều khiển khác nhau như điều khiển tay gạt, tay quay, điều khiển điện, điều khiển khí nén.

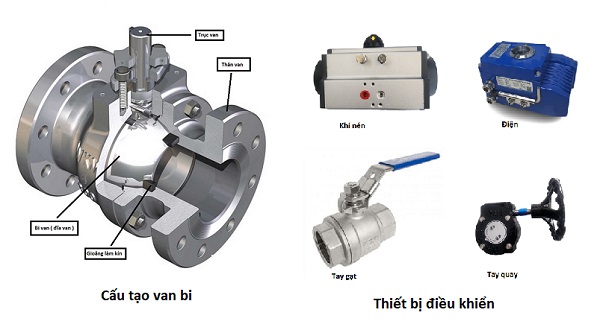

Cấu tạo van bi chịu nhiệt độ cao.

3.2. Nguyên lý hoạt động

Van bi chịu nhiệt độ cao có nguyên lý hoạt động hoàn toàn dựa vào việc điều khiển bi van xoay từ góc 0 - 90 độ để mở van và từ 90 độ về 0 độ để đóng van. Khi người sử dụng tác động đến bộ điều khiển và khiển trục van xoay, bi van được gắn liền với trục van sẽ di chuyển theo. Khi xoay đến góc 90 độ theo hành trình được thiết kế sẵn lúc này lỗ được đục trên bi van sẽ nằm cùng chiều với dòng chảy và cho phép lưu chất di chuyển qua van.

Để đóng van người sử dụng chỉ cần tác động lực khiển trục van khi chuyển ngược về vị trí ban đầu, lúc này lỗ trên bi van sẽ nằm vuông góc với dòng chảy, vách bi van sẽ bịt kín và không cho phép dòng chảy lưu thông.

IV. Các dòng van bi chịu nhiệt độ cao

Hiện nay trên thị trường có rất nhiều các dòng van bi chịu nhiệt độ cao khác nhau, có thể phân loại chúng theo các dạng khác nhau từ chất liệu, dạng điều khiển, dạng kết nối,... Chi tiết từng dạng phân loại dưới đây, mời các bạn cùng tham khảo.

4.1. Van bi chịu nhiệt độ cao theo chất liệu

Van bi chịu nhiệt độ cao được sản xuất từ nhiều chất liệu khác nhau như gang, inox, thep. Mỗi dạng chất liệu của van sẽ phù hợp sử dụng trong từng môi trường lưu chất và hệ thống khác nhau, cần lưu ý và tìm hiểu kỹ càng để có thể lựa chọn dòng van có chất liệu phù hợp nhất với hệ thống đường ống.

• Van bi inox 304 chịu nhiệt độ cao
• Van bi inox 316 chịu nhiệt độ cao
• Van bi gang chịu nhiệt độ cao
• Van bi thép chịu nhiệt độ cao

Các chất liệu sản xuất van bi chịu nhiệt.

4.2. Van bi chịu nhiệt độ cao theo dạng điều khiển

Van bi chịu nhiệt độ cao có nhiều dạng điều khiển khác nhau, từ các dạng điều khiển cơ học truyền thống như điều khiển tay gạt, tay quay đến các dạng điều khiển tự động hiện đại hàng đầu hiện nay như điều khiển điện, điều khiển khí nén. Tùy theo từng nhu cầu sử dụng của hệ thống mà lựa chọn dạng điều khiển phù hợp, để tiết kiệm được chi phí vận hành và lắp đặt cho hệ thống.

• Van bi chịu nhiệt độ cao tay gạt
• Van bi chịu nhiệt độ cao tay quay
• Van bi chịu nhiệt độ cao điều khiển điện
• Van bi chịu nhiệt độ cao điều khiển khí nén

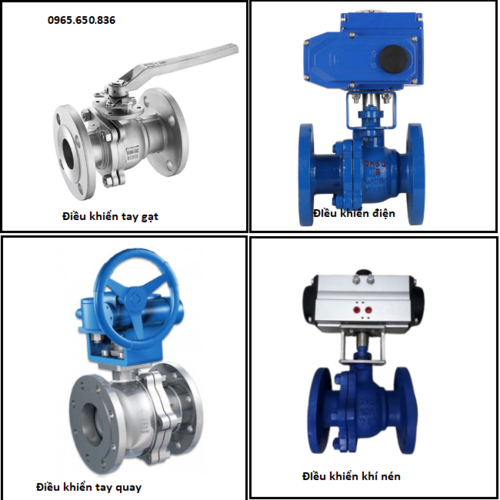

van bi chịu nhiệt độ cao theo dạng điều khiển.

4.3. Van bi chịu nhiệt độ cao theo dạng kết nối

Van bi chịu nhiệt độ cao được thiết kế nhiều dạng kết nối với đường ống hệ thống khác nhau, mỗi dạng kết nối sẽ phù hợp với các dạng kết nối trên đường ống khác nhau.

• Van bi ren chịu nhiệt độ cao
• Van bi mặt bích chịu nhiệt độ cao
• Van bi chịu nhiệt độ cao nối hàn

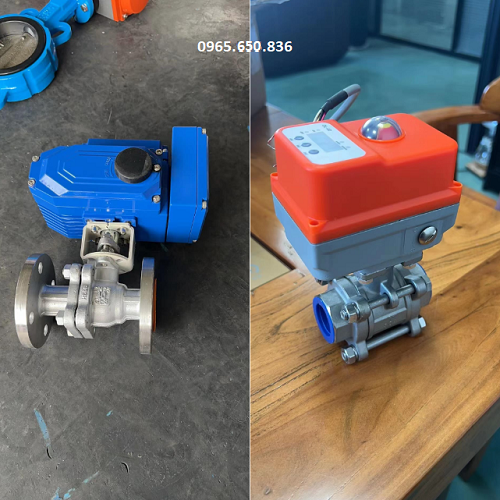

Van bi chịu nhiệt độ cao theo dạng kết nối.

V. Ưu điểm và nhược điểm của van bi chịu nhiệt độ cao

Để có thể sử dụng dòng van này đạt hiểu quả cao, đảm bảo được van có khả năng hoạt động ổn định và có tuổi thọ sử dụng lâu dài. Chúng ta cần tìm hiểu qua các ưu điểm và nhược điểm của dòng van này để có thể ứng dụng van đúng với hiệu xuất và chức năng làm việc của van.

5.1. Ưu điểm của van bi chịu nhiệt độ cao

• Van có khả năng chịu nhiệt độ cao, nhiệt độ tối đa có thể hoạt động lên tới 400 độ C.
• Van được làm từ các chất liệu cao cấp như inox, gang, thép, có thể sử dụng trong nhiều môi trường lưu chất khác nhau.
• Van có dãi kích thước rộng từ DN15 - DN500 phù hợp lắp đặt với mọi kích thước đường ống hiện nay.
• Van được thiết kế kết nối ren, mặt bích, nối hàn dễ dàng lựa chọn dạng kết nối phù hợp với hệ thống.
• Van có nhiều dạng điều khiển khác nhau, tùy vào nhu cầu sử dụng mà có thể lựa chọn các dạng điều khiển dạng cơ hoặc các dạng điều khiển tự động hiện đại.
• Van có thể điều khiển dòng chảy 1 cách linh hoạt, có thể mở hoặc đóng ngăn chặn dòng chảy lưu chất lưu thông trong đường ống hệ thống.
• Van có khả năng hoạt động ổn định, ít gặp sự cố trong thời gian sử dụng và có tuổi thọ sử dụng lâu dài.

5.2. Nhược điểm của van bi chịu nhiệt độ cao

• Van có trọng lượng nặng hơn nhiều so với các dòng van có cùng chức năng khác trên thị trường.
• Van có giới hạn về kích thước, kích thước tối đa của van chỉ đến DN500.

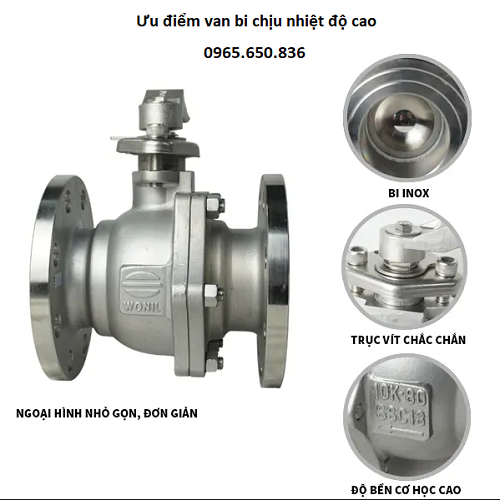

Ưu điểm van bi chịu nhiệt độ cao.

VI. Ứng dụng của van bi chịu nhiệt độ cao

Van bi chịu nhiệt độ cao là dòng van chuyên sử dụng trong các hệ thống có nhiệt độ cao, dòng van này được ứng dụng rất phổ biến, một số ứng dụng cụ thể có thể kể đến như:

• Ứng dụng trong các hệ thống nước nóng, các hệ thống điều hào nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.
• Ứng dụng trong các hệ thống lò hơi, bếp hơi, các hệ thống sử dụng nhiệt lượng từ hơi nước.
• Ứng dụng trong các hệ thống khai thác khí đốt, các hệ thống khai thác khí tự nhiên, dầu hỏa.
• Ứng dụng trong các hệ thống sản xuất oto, tàu tủy, các hệ thống vận hành động cơ bằng hơi nước.
• Ứng dụng trong các hệ thống sản xuất công nghiệp, các hệ thống sản xuất thực phẩm, đồ uống.

VII. Báo giá van bi chịu nhiệt độ cao

Hiện nay các dòng van bi chịu nhiệt độ cao đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường với giá cả ưu đãi nhất. Tuy nhiên dòng van này có nhiều thiết kế, kiểu dáng và chất liệu khác nhau,..mỗi dạng đều có giá thành khác nhau. Vì vậy quy khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp tới Hotline: 0965.650.836 để nhận được tư vấn chi tiết về sản phẩm và báo giá chính xác nhất.

Xin chân thành cảm ơn quý vị đã quan tâm và theo dõi bài viết!

Tìm hiểu thêm: Van bi chịu áp lực cao.
