Van bướm inox điều khiển điện

I. Giới thiệu chung về van bướm inox điều khiển điện

Van bướm inox điều khiển điện là dòng van bướm inox sử dụng thiết bị truyền động điện để điều khiển hoạt động đóng mở của van. Dòng van này có khả năng tự động hoạt động nhờ vào việc cung cấp điện năng cho thiết bị truyền động, thiết bị truyền động điện có thể sử dụng các loại điện áp khác nhau như 24V, 220V, 380V để hoạt động, phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay.

Là dòng van bướm điều khiển điện sử dụng khá phổ biến hiện nay, với chất liệu được làm từ inox cao cấp 304, 316 có độ bền cơ học cao, chịu được áp lực và nhiệt độ tốt, đặc biệt đặc điểm nổi trội của dòng van này là khả năng chống oxi hóa và ăn mòn từ các chất hóa dòng. Các đặc điểm trên giúp dòng van này đang là lựa chọn tôi ưu cho các hệ thống đường ống trong môi trường đặc biệt, môi trường có nồng độ muối cao, hay các môi trường chất hóa học.

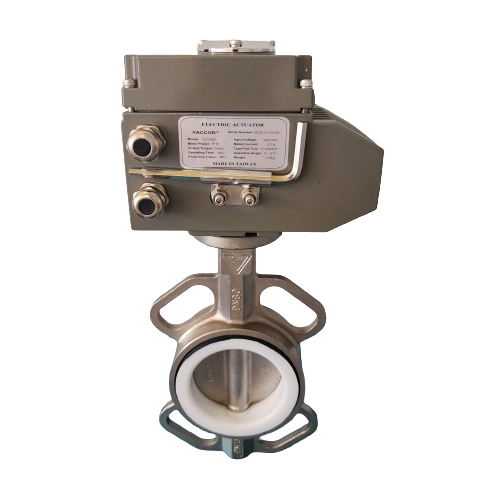

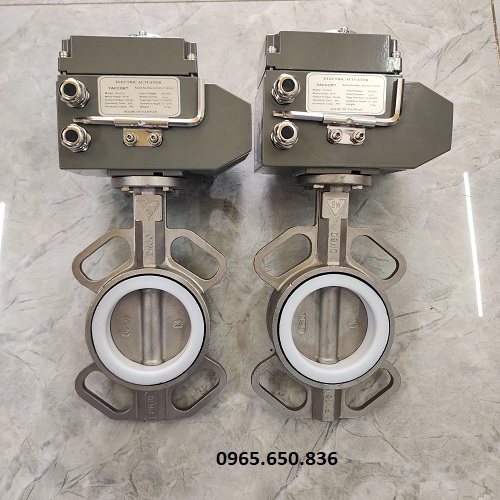

Van bướm inox điều khiển bằng điện.

Hiện nay van bướm inox điều khiển điện đã được công ty chúng tôi phân phối trên toàn quốc, với đầy đủ chứng chỉ, giấy tờ như CO-CQ, catalog,…Các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các nước có nền công nghiệp đường ống phát triển như Trung Quốc, Hàn Quốc, Đài Loan,... điểm này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

1.1. Chất liệu inox sản xuất van bướm

Inox là 1 trong những chất liệu được sử dụng rất nhiều trong cuộc sống hàng này của chúng ta, có rất nhiều loại inox khác nhau tuy nhiên dòng inox chuyên được sử dụng để sản xuất van công nghiệp được gọi là thép Austenitic ( inox 304, inox316 ). Đây là dạng inox có chứa Austenit giúp tăng khả năng hình thành và định hình dạng trong quá trình gia công sản xuất, loại inox này được sử dụng rất phổ biến trong công nghiệp.

1.2. Bộ truyền động điện

Đây là 1 thiết bị hiện đại có khả năng sử dụng năng lượng để tạo ra động năng từ đó điều khiển hoạt động của các thiết bị cơ học. Bộ truyền động điện van bướm inox là sản phẩm được sản xuất nhằm mục đích cải thiện hoạt động và vận hành của van bướm, thiết bị này có thể giúp van bướm tự động đóng mở nhờ vào điện năng mà không cần sự can thiệp cơ học từ con người.

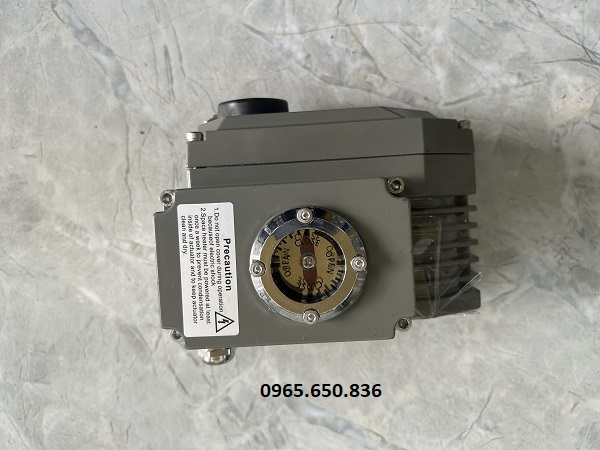

Bộ điều khiển điện 220V.

1.3. Thông số kỹ thuật

• Kích thước: DN50 – DN1200.
• Chất liệu thân van: Inox 304, Inox 316.
• Chất liệu gioăng: Teflon.
• Chất liệu bộ truyền động: Hợp kim nhôm.
• Dạng điều khiển: Điều khiển điện.
• Kiểu kết nối: Mặt bích, wafer, lug.
• Điện áp sử dụng: 24V, 220V, 380V.
• Áp lực làm việc: 10bar – 40 bar.
• Nhiệt độ làm việc: -20 độ C --- 220 độ C.
• Cơ chế hoạt động: ON/OFF, tuyền tính.
• Hãng sản xuất van bướm: Wonil, AUT, ARV,…
• Hãng sản xuất bộ truyền động: Kosaplus, Geko, Haitima,…
• Thời gian bảo hành: 12 tháng.
• Tình trạng hành: có đầy đủ các mẫu mã, chủng loại tại kho.

II. Cấu tạo và nguyên lý hoạt động của van bướm inox điều khiển điện

2.1. Cấu tạo

Cấu tạo van bướm inox điều khiển điện được chia là 2 phần chính đó là van bướm và bộ điều khiển điện.

Cấu tạo van bướm cơ

Van bướm cơ có cấu tạo từ 4 bộ phận chính :

• Thân van: Được làm từ chất liệu inox, có độ bền cơ học cao.
• Trực van: Được làm từ các vật liệu có độ cứng cao, trục van là bộ phận chịu trách nhiệm cho hoạt động của đĩa van.
• Đĩa van: Là bộ phận chính được ví như cánh cửa có thể đóng hoặc mở cho dòng lưu chất đi qua.
• Gioăng làm kín: Được làm từ chất liệu PTFE có chức năng làm kín trong quá trình van hoạt động.

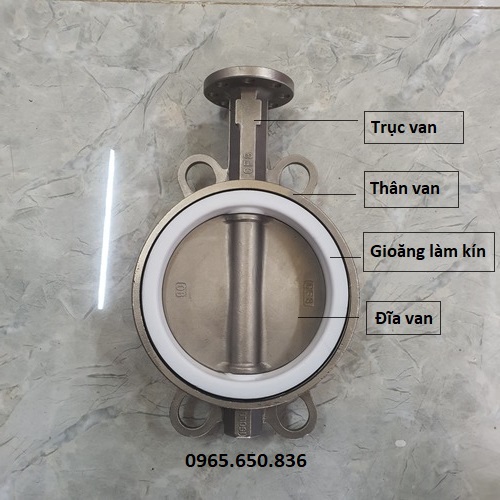

Cấu tạo van bướm inox.

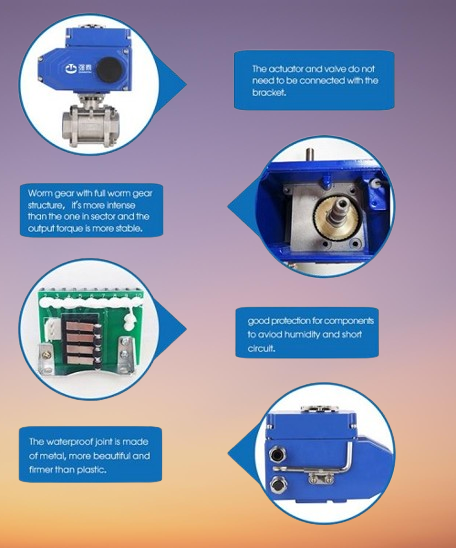

Cấu tạo bộ điều khiển điện

Bộ điều khiển điện là thiết bị điều khiển hoạt đông của van, thiết bị này có thể chuyển đổi điện năng thành chuyển động xoay từ đó tác động lên trục van khiến đĩa van hoạt động. Bộ điều khiển được cấu tạo từ rất nhiều các chi tiết khác nhau có thể kể đến như:

• Bảng mạch điện
• Công tắc giới hạn hành chình
• Mặt hiển thị
• Motor
• Trục bánh răng
• Bánh răng trợ lực

2.2. Nguyên lý hoạt động

Van bướm inox điều khiển điện là dòng van sử dụng điện năng để hoạt động, nên dòng van này phải được cấp điện năng tương ứng với van như 24V, 220V, 380V để van có thể hoạt động. Bình trường khi van đang ở trạng thái đóng, dòng chảy lưu chất bị ngăn chặn hoàn toàn không thể đi qua van.

Lúc này điện năng sẽ được cấp vào tín hiệu mở trên bảng mạch điện tử, bảng mạch sẽ truyền tín hiệu đến motor và khiến motor hoạt động. Khi motor hoạt động bánh răng trên motor sẽ chuyền chuyển động đến các bánh răng trợ lực, các bánh răng này sẽ tác động đến trục bánh răng trính từ đó giúp trục bánh răng xoay theo phương thẳng đứng khi được gắn liền với van bướm.

Lúc này trục van bướm được kết nối trục tiếp với bộ truyền động điện sẽ nhận được tác động từ trục bánh răng và di chuyển theo trục bánh răng ( đĩa van cũng di chuyển cùng với trục van ). Khi đĩa van mở đến góc 90 độ, dựa vào các cài đặt sẳn bộ truyền động sẽ tự động ngắt hành chình và tự động ngắt dòng điện chuyển đến motor.

Lúc này đĩa van đã hoàn toàn mở và cho dòng lưu chất trong hệ thống đường ống đi qua. Lưu ý có thể mở đĩa van ở nhiều góc độ nhỏ khác nhau để có thể điều chính lưu lượng dòng chảy, ngoài ra quá trình đóng van cũng giống với quá trình mở, chỉ khác điện năng được cấp với tín hiệu đóng trên bảng điện.

III. Đánh giá ưu điểm và nhược điểm của van bướm inox điều khiển điện

Mỗi 1 sản phẩm thiết bị đường ống nào đều có những ưu điểm và nhược điểm của riêng mình, van bướm inox điều khiển điện cũng vậy. Dòng van này tuy có nhiều ưu điểm vượt trội so với các dòng van khác những chúng cũng mang trong mình 1 số hạn chế nhất định. Dưới đây là 1 số đánh giá về ưu nhược điểm của dòng van này mời quý vị cùng tham khảo.

3.1. Ưu điểm

• Van được làm từ chất liệu inox có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ rất tốt.
• Van có khả năng chống oxi hóa và ăn mà từ các chất hóa học tốt, có thể hoạt động tốt trong các môi trường có nồng độ muối cao.
• Van được sản với dãi kích thước rộng có thể đáp ứng lắp đặt trên mọi hệ thống đường ống hiện nay.
• Van sử dụng điện năng đa dạng, từ 24V, 220V, 380V,…phù hợp sử dụng trong mọi hệ thống có điện năng khác nhau.
• Van bướm inox điều khiển điện có khả năng hoạt động ổn định, không gây ra tiếng ồn trong quá trình hoạt động.
• Bộ điều khiển điện có công tắc giám sát hành trình có thể tự động ngắt điện khi đã thực hiện xong hoạt động mở hoặc đóng.
• Đối với van tuyến tính có thể điều khiển góc độ mở của đĩa van từ xa 1 cách chính xác.
• Van với khả năng điều khiển tự động giúp người sử dụng không tốn sức vận hành van, có thể giảm thiểu nhân công để vận hành hệ thống.

3.2. Nhược điểm

• Van bướm inox điều khiển điện có thời gian đóng mở khá chậm từ 15 – 20 giây cho 1 chu trình.
• Giá thành của dòng van này cao hơn hơn giá thành các dòng van khác trên thị trường.
• Bộ điều khiển điện không thể hoạt động nếu sảy ra hiện tượng mất điện hay chập điện trong hệ thống.
• Kích thước tối thiểu của van bướm inox là Dn50, không có các kích thước nhỏ hơn.

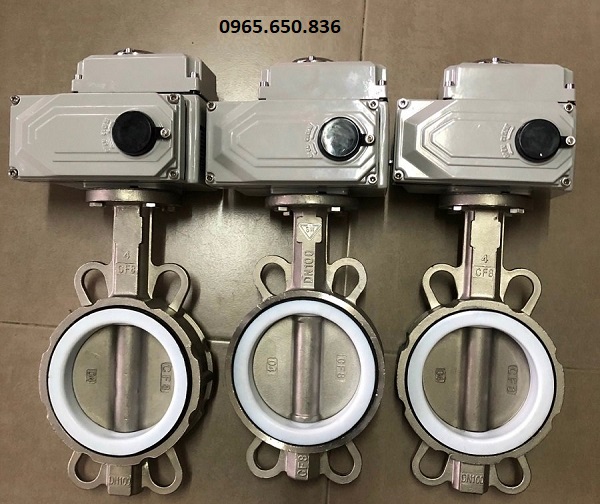

Van bướm điện inox - Thuận Phát Valve.

IV. Ứng dụng cụ thể của van bướm inox điều khiển điện trong hệ thống

Van bướm inox điều khiển điện là dòng van có nhiều ưu điểm vượt trội, ngoài ra với tính đa dụng và sự tiện lợi khí sử dụng của dòng van nay đã giúp chúng rất được tin tưởng sử dụng trong các hệ thống công nghiệp hiện nay. Một số ứng dụng cụ thể trong dòng van này như:

4.1. Ứng dụng trong lĩnh vực công nghiệp

• Ứng dụng trong các nhà máy xử lý nước, nước thải.
• Ứng dụng trong các nhà máy nhiệt điện, thủy điện.
• Ứng dụng trong các nhà máy sản xuất thực phẩm đồ uống.
• Ứng dụng trong các nhà máy sản xuất si măng, gạch đá,…

4.2. Ứng dụng trong lĩnh vực nông nghiệp

• Ứng dụng trong hệ thống tươi tiêu nông nghiệp, các hệ thông đường ống nhà kính.
• Ứng dụng trong các hệ thống đường ống nước chuồng trại.
• Ứng dụng trong các hệ thống chăn thuy thủy, hãi sản.

4.3. Ứng dụng trong lĩnh vực dân sinh

• Ứng dụng trong các hệ thống đường ống nước gia đình.
• Ứng dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt.
• Ứng dụng trong các hệ thống bơm, các hệ thống nước bể bơi tại gia.

4.4. Ứng dụng trong lĩnh vực hóa sinh

• Ứng dụng trong các nhà máy sản xuất thuốc, dược phẩm.
• Ứng dụng trong các nhà máy sản xuất nước hoa, mỹ phẩm, sơn.
• Ứng dụng trong các nhà máy sản xuất thuốc trừ xấu, thuốc diệt cỏ.

V. Các loại van bướm inox điều khiển điện trên thị trường hiện nay

Hiện nay trên thị trường có rất nhiều loại van bướm inox điều khiển điện khác nhau, mỗi loại đều có những đặc điểm riêng. Tuy nhiên trong bài viết này chúng tôi sẽ giới thiệu đến các bạn 2 dòng van bướm inox điều khiển điện được sử dụng phổ biến nhất trên thị trường hiện nay, như:

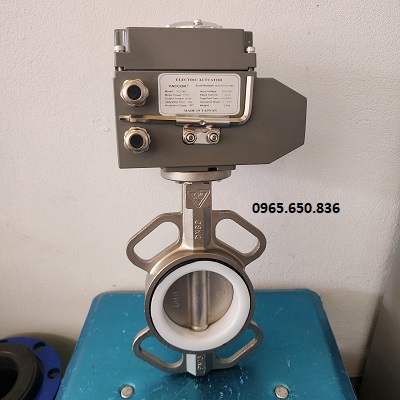

5.1. Van bướm inox điều khiển điện ON/OFF

Thông số kỹ thuật Kích thước: DN50 - DN500. Chất liệu: Inox 304, 316. Dạng điều khiển: Điều khiển điện. Dạng hoạt đông: Đóng, mở hoàn toàn. Dạng kết nối: Mặt bích, wafer, lug. Điện áp sử dụng: 24V, 220V, 380V. Thời gian đóng mở: từ 10 - 20 giây. Áp suất: PN10, PN16, PN40. Nhiệt độ: Tối đa 220 độ C.  Môi trường: Nước sạch, hóa chất,...

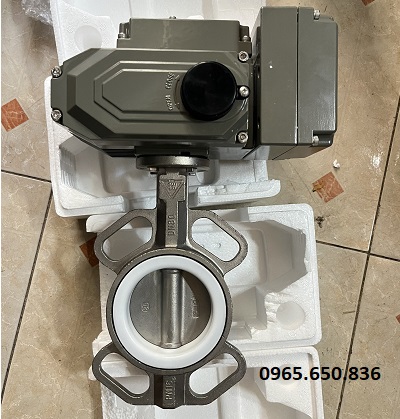

5.2. Van bướm inox điều khiển điện tuyến tính

Thông số kỹ thuật Kích thước: DN50 - DN600. Chất liệu: Inox 304, 316. Dạng điều khiển: Điều khiển điện. Dạng hoạt đông: Tuyến tính. Góc độ mở đĩa van: Từ 0 - 90 độ. Tín hiệu: Analog 4 - 20mhA. Dạng kết nối: Mặt bích, wafer, lug. Điện áp sử dụng: 24V, 220V, 380V. Áp suất: PN10, PN16, PN40. Nhiệt độ: Tối đa 220 độ C.  Môi trường: Nước sạch, hóa chất,...

5.3. Các dòng van bướm inox điều khiển điện theo thiết kế thân van

• Van bướm inox 2 mặt bích điều khiển điện
• Van bướm inox Wafer điều khiển điện
• Van bướm inox Lug điều khiển điện
• Van bướm vi sinh điều khiển điện

5.4. Các dòng van bướm inox điều khiển điện theo hãng sản xuất

• Van bướm inox điều khiển điện Kosaplus
• Van bướm inox điều khiển điện KBvalve
• Van bướm inox điều khiển điện Geko
• Van bướm inox điều khiển điện Yaccor

5.5. Các dòng van bướm inox điều khiển điện theo xuất xứ

• Van bướm inox điều khiển điện Đài Loan
• Van bướm inox điều khiển điện Hàn Quốc
• Van bướm inox điều khiển điện Trung Quốc
• Van bướm inox điều khiển điện Malaysia

VI. Hướng dẫn sử dụng van bướm inox điều khiển điện

Van bướm inox điều khiển điện là dòng van được sử dụng rất phổ biến, tuy nhiên không phải hệ thống nào cũng có thể sử dụng chúng 1 cách hiệu quả nhất. Để giúp van có thể hoạt động ổn định, đảm bảo được khả năng vân hành của van và giúp van có tuổi thọ sử dụng lâu bền nhất chúng ta cần lưu ý 1 số điểm sau khi sử dụng van.

6.1. Lưu ý lựa chọn van bướm inox điều khiển điện

Để van có thể phù hợp với hệ thống đường ống, cần lựa chọn được dòng van phù hợp với hệ thống đường ống. Khi lựa chọn van bướm inox điều khiển điện cho hệ thống đường ống cần lưu ý 1 số điểm sau.

• Lưu ý kích thước đường ống: Trước khi lựa chọn van cần đo đạt đường ống cẩn thận, lựa chọn dòng van có kích thước phù hợp với kích thước đường ống.
• Lưu ý điện áp sử dụng: Van sử dụng các loại điện áp khác nhau, cần lưu ý để tránh hiện tượng khi đấu nối mạch điện van bướm gây chập cháy điện.
• Lưu ý dạng điều khiển của van: Lưu ý đến nhu cầu sử dụng van của hệ thống là đóng mở dòng chảy hay điều tiết lưu lượng dòng chảy để lựa chọn dòng van phù hợp.
• Lưu ý dạng kết nối: Van bướm inox điều khiển điện có 3 dạng kết nối với đường ống khác nhau, cần tham khảo ý kiến của kỹ thuật có chuyên môn để lựa chọn.

6.2. Lưu ý đấu nối mạch điện khi lắp đặt

Đối với các thiết bị điện, việc đấu nối mạch điện để sử dụng thiết bị là điều vô cùng quan trọng và cần người có chuyên môn để thực hiện. Van bướm inox điều khiển điện cũng vậy, sử dụng điện năng để hoạt động nên việc đấu nối bảng mạch điện của van là điều thiết yếu khi sử dụng.

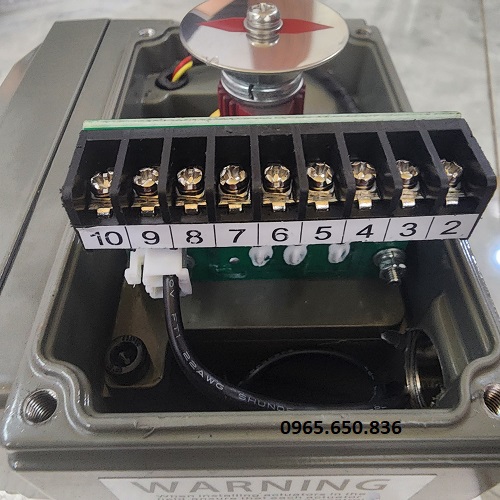

Hình ảnh bảng mạch điện tử

Theo như hình ảnh trên ta có thể thấy, bảng mạch điện của van có các dãy số từ 2 đến 10 ( Trong đó từ 2 đến 6 là điểm tiếp nhận nguồn điện). Theo sơ đồ mạch điện trên ta có thể thấy điểm số 2 là điểm kết nối chung ( Còn gọi là dây mát), dây 3, 4,5,6 là dây nóng ( tróng đó dây 3 ,4 lần lượt là nguồn mở và đóng van, dây 5, 6 là tín hiệu đèn của van.

Khi kết nối điện chuyền vào điểm 2 – 3 lập tức van sẽ được chuyển động mở từ từ khi van mở hết hành trình, công tắc giám sát sẽ tự động nhắt điện. Khi kết nối điện vào điểm 2 – 4 lúc này van sẽ chuyển động đóng, cũng như quá trình mở khi hết hành trình đóng công tắc giám sát hình trình sẽ tự động ngắt dòng điện vào motor.

Tương tự như vậy điểm 5 và 6 chính là mở và tắt đèn tín hiệu của van.

6.3. Lưu ý môi trường và quá trình sử dụng van bướm inox điều khiển điện

Để đảm bảo được khả năng hoạt động của van và gia tăng tuổi thọ sử dụng van, cần lưu ý 1 số vấn đề sau.

• Lựa chọn địa điểm lắp đặt van phù hợp, là dòng van sử dụng điện năng để hoạt động nên van cần được lắp đặt ở vị khô thoáng, không ẩm ướt.
• Đảm bảo van được lắp đặt chính xác theo các bước của nhà phân phối, tránh trường hợp van được lắp đặt sai, đầu nối mạch điện sai.
• Trong quá trình sử dụng van, cần đảm bảo dòng điện cung cấp cho van ổn điện, không bị chập trờn hay bị ngắt điện trong quá trình van hoạt động.
• Theo các khuyến cáo của nhà sản xuát van cần được bảo trì, bảo dường từ 3 – 6 tháng 1 lần.
• Khi van gặt sự cố, cần cho ngừng hoạt động của hệ thống và để người có chuyên môn trong lĩnh vực kiểm tra kỹ càng.
• Nếu van vẫn còn trong thời gian bảo hành cần liên hệ trực tiếp tới nhà cung cấp.
• Trong quá trình sửa chữa bảo trì nếu cần thay thế phụ tùng linh kiện của van, cần tìm loại phụ tùng chính hãng để đảm bảo van có thể hoạt động ổn định lâu dài.

VII. Lý do nên mua và sử dụng van bướm inox điều khiển điện của chúng tôi

Hiện tại trên thị trường có nhiều đơn vị cung cấp các dòng van bướm inox điều khiển điện khác nhau, vậy chúng tôi có đặc điểm gí khác họ có thể khiến khách hàng ưu ái sử dụng sản phẩm của Thuận Phát Valve như vậy. Dưới đây là 1 số điểm nổi bật mà sản phẩm của chúng tôi có thể đem lại cho quý khách hàng.

• Các sản phẩm của chúng tôi đều có nguồn gốc xuất xứ rõ ràng, có đầy đủ các giấy tờ như CO-CQ, Catalog,…
• Là đơn vị nhập khẩu và phân phối chính hãng trực tiếp từ các hãng sản xuất hàng đầu nên giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.
• Chế độ bảo hành ưu đãi, bảo hành lên tời 12 tháng ( 1 đổi 1 nếu trong quá trình sử dụng sảy ra lỗi, hoặc phát hiện lỗi do nhà sản xuất ).
• Chúng tôi hỗ trợ giao hàng tận nơi trên toàn quốc, miễn phí giao hàng đối với các đơn hàng hợp đông hoặc đơn hàng có giá trị cao.
• Chế độ chăm sóc khách hàng đặc biệt, nhận được rất nhiều ưu đãi khi là khách hàng thân thiết của Thuận Pháp chúng tôi.

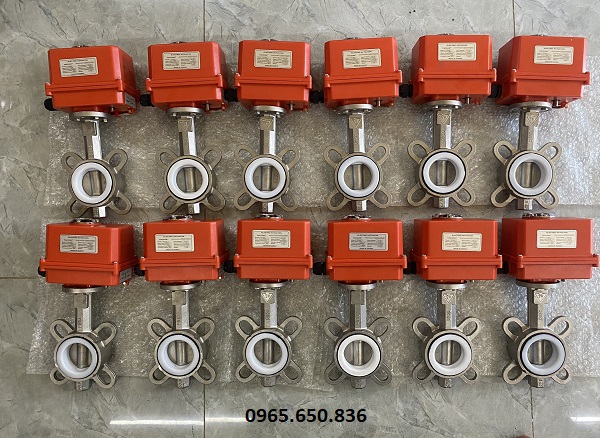

Van bướm điện bằng inox.

7.1. Báo giá van bướm inox điều khiển điện

Giá cả của các dòng van bướm inox điều khiển điện hiện nay có nhiều thay đổi biến động, bởi do thị trường và nhiều nguyên nhân khác. Quý khách hàng qua tâm đến sản phẩm và muốn nhận báo giá xin vui lòng liên hệ trực tiếp với chúng tôi, để được tư vấn chi tiết về sản phẩm cũng như báo giá chính xác nhất của sản ở thời điểm hiện tại.

Thuận Phát Valve xin chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết!
