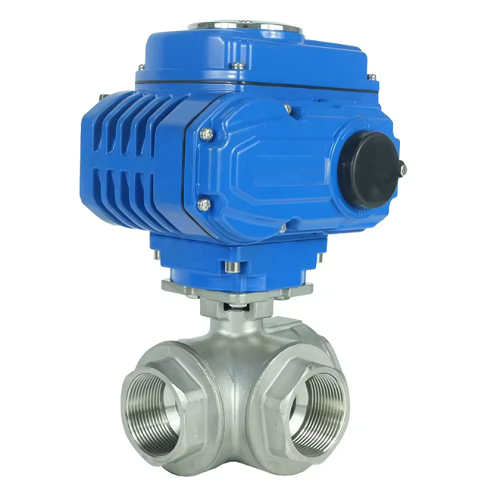

Van bi 3 ngã điều khiển điện
Tên sản phẩm: Van bi 3 ngã điều khiển điện
Giá: 0 ₫
Thông số kỹ thuật
| Kích thước: | DN15 - DN400. |
| Chất liệu: | Inox, gang, thép, nhựa. |
| Dạng van: | Van 3 ngã. |
| Thiết kế bi van: | Dạng chữ L, chữ T. |
| Điều khiển: | Điều khiển điện. |
| Hoạt động: | ON OFF, tuyến tính. |
| Kết nối: | Nối ren, mặt bích. |
| Áp lực hoạt động: | Tối đa 63bar. |
| Nhiệt độ: | Max 250 độ C. |
| Bảo hành: | 12 tháng. |
Lượt xem 18740
Đánh giá 1 lượt đánh giá
Mục lục - Van bi 3 ngã điều khiển điện
I. Tìm hiểu chung - Van bi 3 ngã điều khiển điện là gì ?
Van bi 3 ngã điều khiển điện là dòng van được sử dụng khá phổ biến trong các hệ thống đường ống hiện nay, dòng van này có chức năng điều hướng, phân nhánh hay pha trộn các dòng chảy lưu chất lại với nhau. Bởi thiết kế thân của dòng van này có 3 cửa kết nối với đường ống bằng kết nối ren hay kết nối mặt bích.
Van sử dụng bộ điều khiển điện điện để điều khiển hoạt động đóng, mở của đĩa van, thiết bị chuyền động này có khả năng tạo ra momen xoắn với công suất lớn từ đó tác động để đĩa van di chuyển đóng hoặc mở. Van sử dụng điện năng 24V, 220V, 380V để hoạt động, được trang bị nhiều tính năng vượt trội như tuyền tín hiệu 4 - 20mhA, tự động ngắt điện và công tác giám sát hành trình,...

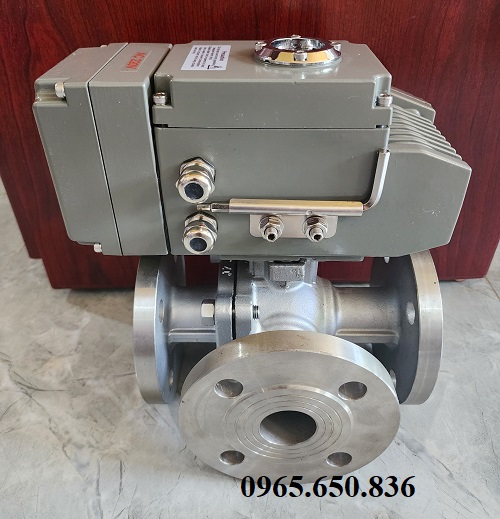

Van bi 3 ngã điều khiển bằng điện.
Hiện nay các dòng van bi 3 ngã điều khiển điện đang được Thuận Phát Valve chúng tôi cung cấp trên toàn quốc với đầy đủ các chủng loại đến từ các nước như Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc và các nước Châu Âu. Dòng van này được chúng tôi cung cấp với đầy đủ kích thước từ DN15 - DN400, các chất liệu như inox, gang, thép, nhựa,...với đầy các giấy tờ như CO - CQ, Catalog, VAT,...và được bảo hành lên đến 12 tháng.
Các dòng sản phẩm van bi điện 3 ngã mà chúng tôi đang cung cấp trên thị trường:
- Van bi inox 3 ngã điều khiển điện
- Van bi gang 3 ngã điều khiển điện
- Van bi thép 3 ngã điều khiển điện
- Van bi nhựa 3 ngã điều khiển điện
- Van bi 3 ngã nối ren điều khiển điện
- Van bi 3 ngã mặt bích điều khiển điện
- Van bi 3 ngã điều khiển điện ON OFF
- Van bi 3 ngã điều khiển điện tuyến tính
- Van bi 3 ngã điều khiển điện Hàn Quốc
- Van bi 3 ngã điều khiển điện Đài Loan
- Van bi 3 ngã điều khiển điện Nhật Bản
- Van bi 3 ngã điều khiển điện Trung Quốc
II. Thông số kỹ thuật van bi 3 ngã điều khiển điện
- Kích cỡ: DN15-DN150(15A-200A).
- Chất liệu đầu điện : Hợp kim nhôm cao cấp, nhựa...
- Sơn phủ: Sơn Epoxy.
- Chất liệu van bi: inox 304, inox 316, nhựa PVC, gang...
- Gioăng làm kín: EPDM, Teflon, gioăng chì,..
- Dạng điều khiển: Điều khiển bằng điện.
- Kiểu vận hành: Tuyến tính, ON/OFF.
- Kiểu lắp đặt: lắp ren, lắp bích, nối hàn...
- Tiêu chuẩn bộ điện: IP67 – IP68.
- Tiêu chuẩn kết nối: JIS, DIN, BS, ANSI.
- Điện áp sử dụng: 24V, 220V, 380V.
- Áp lực dòng chảy: PN10, PN16, PN40, PN63.
- Nhiệt độ hệ thống : -10 độ C đến 200 độ C.
- Môi trường sử dụng : Nước, khí, hơi, dung dịch, xăng, dầu, hóa chất, các chất ăn mòn...
- Xuất xứ : Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu...
- Bảo hành : 12 tháng, 1 đổi 1 trong vòng 1 năm.
III. Cấu tạo van bi 3 ngã điều khiển điện
Cấu tạo của dòng van bi 3 ngã điều khiển điện cũng tương tự như các dòng van bi điều khiển điện khác, dòng van này có cấu tạo được ghép từ 2 phần chính là phần van bi cơ và bộ điều khiển điện.
3.1. Cấu tạo van bi cơ
Van bi cơ 3 ngã là dòng van rất đặc biệt, dòng van này có thiết kế thân và thiết kế đĩa van theo các kiểu dáng riêng biệt chuyên sử dụng trong các hệ thống đường ống có yêu cầu về việc chuyển hướng, phân nhánh dòng chảy lưu chất trong đường ống hệ thống.
- Thân van: Được thiết kế với 3 cửa có thể kết nối với đường ống hệ thống bằng kết nối ren hoặc kết nối mặt bích, dòng chảy lưu chất có thể di chuyển qua cả 3 cửa của van khi được lắp đặt trên hệ thống. Thân van được làm từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa,...
- Trục van: Là thanh kim loại có dạng hình trụ tròn với 2 đầu được kết nối với đĩa van và bộ điều khiển điện, trục van có nhiệm vụ kết nối chuyển động của bộ điều khiển với bi van.
- Bi van: Khác với các dòng van bi khác trên thị trường, bi van của van bi 3 ngã được thiết kế lỗ trên thân bi rất đặc biệt với 2 dạng chính là dạng chữ L và dạng chữ T. Thiết kế này giúp bi van của dòng van này không chỉ có thể đóng mở dòng chảy mà còn thực hiện được nhiều tính năng khác như chuyển hướng, pha trộn, nhân phánh dòng chảy.
- Gioăng làm kín: Là bộ phận được đặc ở các điểm tiếp xúc của bi van với thân gian, bộ phận này được làm từ các chất liệu có độ đàn hồi cao, có nhiệm vụ đảm bảo độ kín có van trong quá trình van hoạt động.

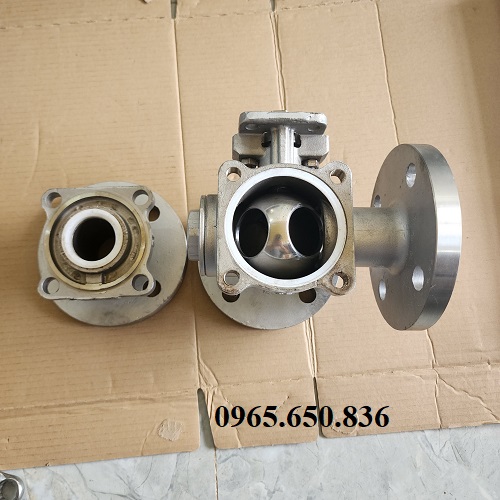

Cấu tạo van bi 3 ngã.
3.2. Bộ điều khiển điện
Bộ điều khiển điện hay còn được gọi với cái tên khác như bộ truyền động điện, đây là thiết bị truyền động sử dụng điện năng để vận hành từ đó tạo ra các momen xoắn tác động lên trục van để điều khiển chuyển động xoay của bi van. Bộ điều khiển điện có nhiều chủng loại và kích thước khác nhau có thể lắp đặt trên mọi dạng van công nghiệp hiện nay, chúng có khả năng tạo ra momen xoắn mạnh mẽ, tặng khả năng vận hành cho hệ thống, tăng độ chính xác và an toàn cho người vận hành.
- Vở ngoài bộ điều khiển
- Bảng mạch kết nối điện
- Mặt hiển thị trạng thái
- Công tắc giám sát hành trình
- Motor điện
- Bánh răng truyền động
- Trục chính bánh răng

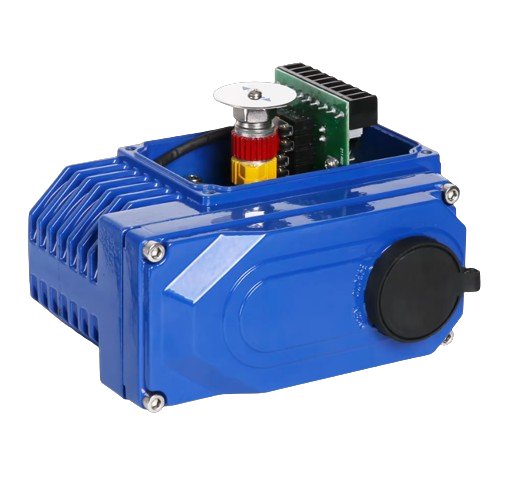

Bộ truyền động điện ON OFF.
IV. Các dòng van bi 3 ngã điều khiển điện thông dụng hiện nay

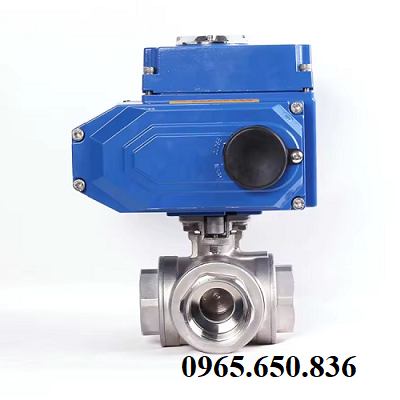

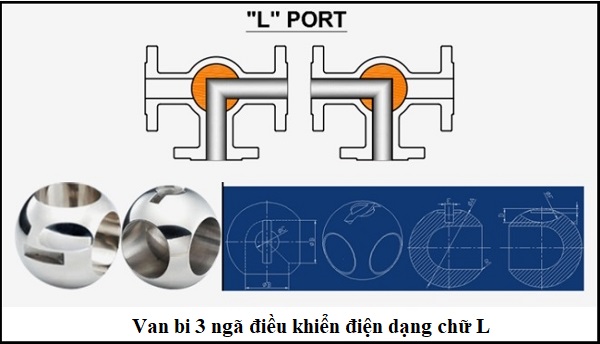

4.1. Van bi 3 ngã điều khiển điện dạng chữ L
Van bi điện 3 ngã dạng chữ L là dòng van 3 ngã có thiết kế bi van được khoét rỗng theo dạng chứ L, thiết kế này thường được ứng dụng để đóng, mở và điều hướng dòng chảy lưu chất đường ồng hệ thống.
 |
Thông số kỹ thuật
|

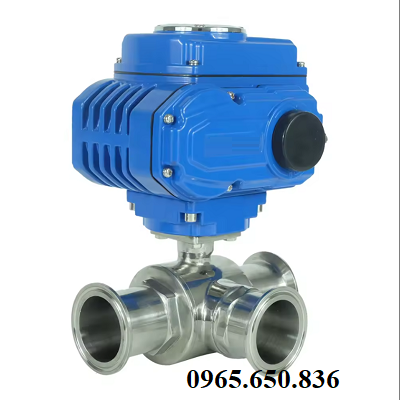

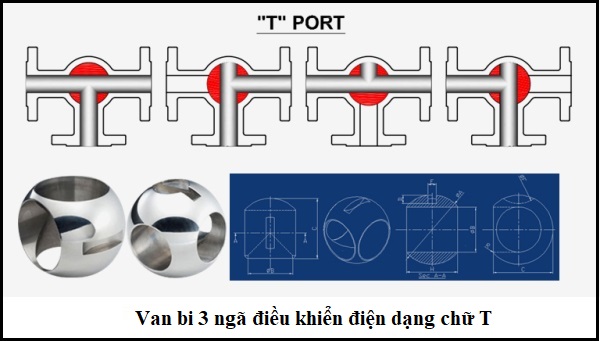

4.2. Van bi 3 ngã điều khiển điện dạng chữ T
Van bi điện 3 ngã dạng chữ T là dòng van có thiết kế lỗ trên bi van theo dạng chữ T, thiết kế này giúp đa dạng hóa chức năng của van, giúp van có thể chuyển hướng dòng chảy, phân nhánh và pha trộn nhiều dòng chảy lại với nhau.
 |
Thông số kỹ thuật
|
4.3. Các thương hiệu van bi điều khiển điện 3 ngã mà chúng tôi đang cung cấp trên thị trường
- Van bi 3 ngã điều khiển điện Haitima
- Van bi 3 ngã điều khiển điện Yaccor
- Van bi 3 ngã điều khiển điện Kitz
- Van bi 3 ngã điều khiển điện Samwoo
- Van bi 3 ngã điều khiển điện Samyang
V. Ứng dụng van bi 3 ngã điều khiển điện
Van bi 3 ngã điều khiển điện là dòng van điều khiển tự động hiện đại bậc nhất hiện nay, với các hệ thống đường ống tự động hóa thì dòng van này đang là lực chọn hàng đầu. Một số hệ thống sử dụng dòng van này đạt hiệu quả cao, có thể kể đến như:
- Sử dụng trong các hệ thống đường ống nước sạch, các hệ thống cung cấp nước sinh hoạt,...
- Sử dụng trong các hệ thống đường ống dẫn nước thải, hệ thống xử lý nước thải.
- Sử dụng trong các ngành công nghiệp hạng nặng như đóng tàu, sản xuất oto,...
- Sử dụng trong ngành công nghiệp thực phẩm, đồ uống, bia, rượu, nước ngọt.
- Sử dụng trong ngành công nghiệp lọc hóa dầu, đường ống dẫn xăng dầu.
- Sử dụng trong các hệ thống đường ống khí, hơi,...
- Sử dụng trong các hệ thống đường ống phòng cháy, chữa cháy.
Ngoài các ứng dụng trên, dòng van này còn được ứng dụng trong rất nhiều các hệ thống đường ống công nghiệp và dân dụng khác. Quý khách hàng quan tâm sản phẩm và muốn biết thêm chi tiết về dòng sản phẩm này vui lòng liên hệ trực tiếp với chúng tôi để để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.
