van bướm inox

Van bướm là thiết bị được lắp đặt trên đường ống hệ thống, để điều chỉnh hoạt động đóng mở, điều chỉnh lưu lượng của dòng chảy lưu chất trong hệ thống đường ống. Với thiết kế nhỏ gọn, khả năng năng hoạt động tốt, giá thành phải chăng, những lợi thế này đang giúp van bướm trở thành thiết bị đường ống được ưu chuộng sử dụng hàng đầu hiện nay.

Trong bài viết này chúng tôi xin giới thiệu đến các bạn 1 dòng van bướm được làm hoàn toàn từ chất liệu inox, đây là 1 trong những dòng van bướm được sử dụng phổ biến nhất hiện nay. Để biết thêm chi tiết về dòng van này mời các bạn theo dõi phần tiếp theo.

Van bướm inox là gì?

Van bướm inox là dòng van được sử dụng trong hệ thống đường ống để đóng, ngắt hoặc điều chỉnh lưu lượng của dòng chảy lưu chất trong hệ thống đường ống. Van có thể sự dụng tay gạt, tay quay hay các thiết bị truyền động tự động điện hoặc tự động khí nén.

Van bướm inox hiện nay đang được sản xuất với nhiều kiểu dáng và kích thước khác nhau, nhằm đáp ứng được các yêu cầu sử dụng của các hệ thống hiện đại hiện nay. Ngoài ra với chất liệu inox giúp cho dòng van này đang là lựa chọn hàng đầu cho các môi trường lắp đặt và sử dụng trong các môi trường khắc nghiệt, có nồng độ oxi hóa hoặc ăn mòn cao.

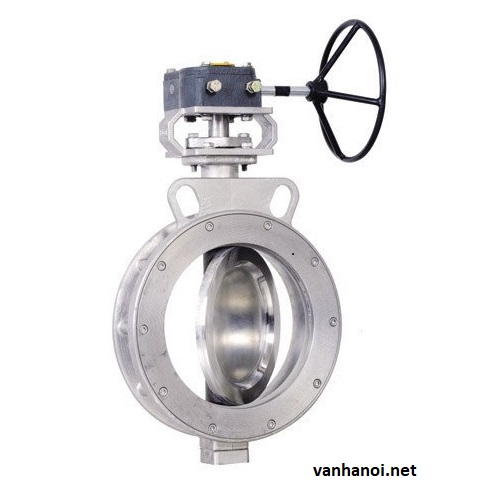

Van bướm inox Samwoo

Hiện nay chúng tôi đang là đơn vị cung cấp các dòng van bướm inox hàng đầu khu vực Hà nội, các sản phẩm của chúng tôi được nhập khẩu trực tiếp từ các hãng sản xuất hàng đầu thế giới. Đảm bảo được chất lượng, uy tin, có chế độ bảo hành và ưu đãi tốt nhất hiện nay, hãy liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Thông số kỹ thuật

• Tên sản phẩm: Van bướm inox, van cánh bướm inox,…
• Kích thước: Từ DN50 đến DN1200.
• Chất liệu thân van: Inox 304, inox 316.
• Chất liệu đĩa van: Inox 316.
• Chất liệu gioăng: EPDM, PTFE, Hi EPDM.
• Nhiệt độ làm việc: Từ -10 độ C đến 220 độ C.
• Áp xuất làm việc: PN16, PN25, PN40.
• Tiêu chuẩn kết nối: Tiêu chuẩn JIS, DIN, BS, ANSI.
• Phương thức hoạt đồng: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Môi trường làm việc: Dung dịch chất lỏng, nước, hóa chất, bột, xi măng,…
• Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc,..
• Đơn vị cung cấp: Công ty TNHH vật tư công nghiệp Thuận Phát.
• Chế độ bảo hành: Bảo hành 12 tháng.

Đặc điểm vật liệu inox

Inox hay còn được gọi là thép không gỉ, đây là hỗn hợp nhiều hợp kim khác nhau tạo thành như Niken, Crom, Đồng, Sắt, Cacbon, Mangan, Silic,... Inox nổi bật có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt, inox là chất liệu có khả năng chống oxy hóa và ăn mòn từ các chất hóa học như axit, bazo, muối,.. rất tốt.

Nhờ các đặc tính trên mà inox rất được ưu chuộng sử dụng trong các môi trường đặc biệt, các môi trường có nồng độ muối cao như ở biên hay các môi trường hóa chất, hóa học.

Các đặc điểm vượt trội của van bướm inox

Là 1 dòng van bướm được ưu chuộng sử dụng hàng đầu hiện nay, van bướm inox có nhiều điểm vượt trội hơn đối với các dòng sản phẩm tương tự. Được làm từ chất liệu inox cao cấp, giúp cho dòng van này mang nhiều đặc điểm ưu việt.

• Được làm từ chất liệu inox có độ bền cơ học tốt, khả năng chịu áp lực và nhiệt tốt. Điều này giúp dòng van này có thể hoạt động trong các môi trường khắc nghiệt có nhiệt độ cao hay các hệ thống có áp suất dòng chảy lớn.
• Chất liệu inox giúp van bướm inox có khả năng chống oxy hóa và ăn mòn từ hóa chất tốt. Giúp dòng van này rất phù hợp sử dụng cho các hệ thống xử lý hóa chất, hay các đường ống hệ xử lý nước sạch.
• Van bướm có thiết kế nhỏ gọn, trọng lượng nhẹ hơn nhiều so với các dòng sản phẩm có cùng chức năng khác. Phù hợp sử dụng đối với các đường ống kích thước lớn mà không sợ quá tải.
• Với phương thức hoạt động đa dạng, dải kích thước rộng giúp dòng van này phù hợp lắp đặt với mọi kích thước đường ống và tiêu chuẩn sử dụng hiện nay.
• Kiểu kết nối mặt bích phổ biến, ngoài ra còn có kiểu kết nối Wafer cho các hệ thống đường ống vi sinh hay các hệ thống yêu cầu về độ tinh khiết.

Van bướm inox được sử dụng trong các hệ thống đường ống

Van bướm inox là dòng van được rất được ưu chuộng sử dụng trong ngành van công nghiệp hiện nay, với độ bền cao, khả năng chịu áp lực và nhiệt độ tốt. Hiện nay dòng van này đã được ứng dụng trong rất nhiều các lĩnh vực khác nhau, có thể kể đến như:

• Ứng dụng trong các hệ thống chế biến thực phẩm, các hệ thống sản xuất bia rượu, nước ngọt.
• Ứng dụng trong các hệ thống hóa chất, các hệ thống sản xuất mỹ phẩm, sơn nước,...
• Ứng dụng trong các hệ thống khai thác tự nhiên, các hệ thống khai thác khí đốt, dầu mỏ.
• Ứng dụng trong các hệ thống PCCC, các hệ thống phòng chống cháy nổ.
• Ứng dụng trong ngành công nghiệp hàng hải, công nghiệp đóng tàu.
• Ứng dụng trong các hệ thống cung cấp nước sinh hoạt.
• Ứng dụng trong các hệ thống xử lý nước thải.

Các loại van bướm inox phổ biến trên thị trường hiện nay

Hiện nay trên thị trường có rất nhiều các loại van bướm inox khác nhau, mỗi loại đều có cấu tạo và đặc điểm riêng. Dưới đây là chi tiết của một số dòng van bướm inox phổ biến hiện nay:

Van bướm inox tay gạt

Đây là dòng van bướm sử dụng tay gạt để điều khiển hoạt động đóng mở của van, thiết kế tay gạt này thường được áp dụng đối với các dòng van có kích thước vừa và nhỏ.

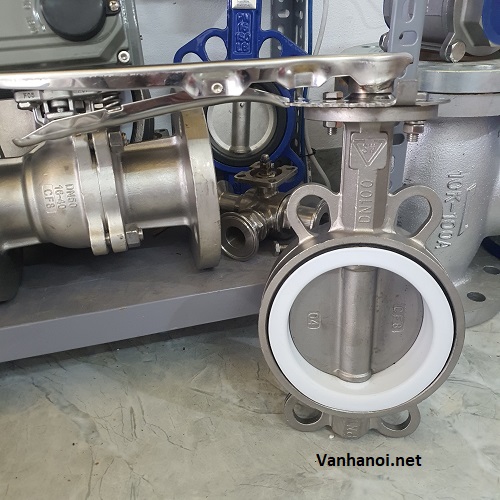

Van bướm tay gạt inox Samwoo

Van bướm inox tay quay

Là dòng van được trang bị hộp tay quay để điều khiển đóng mở van, hộp tay quay sử dụng các chuyền động bánh răng để làm giảm áp lực khi đóng hoặc mở van.

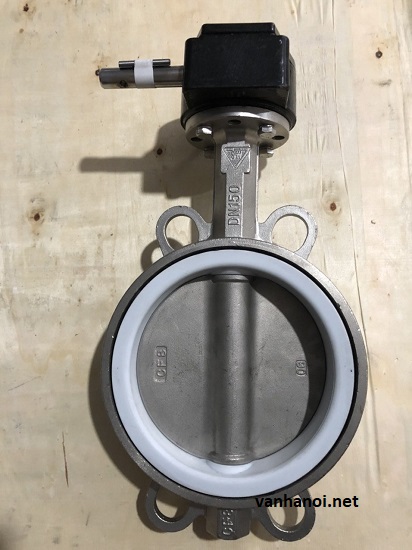

Van bướm tay quay inox

Van bướm inox điều khiển điện

Van bướm inox điều khiển điện là dòng van tự động hóa, với thiết kế trang bị thêm bộ truyền động điện có khả năng chuyển đổi điện năng thành cơ năng để điều khiển hoạt động đóng mở của van bướm.

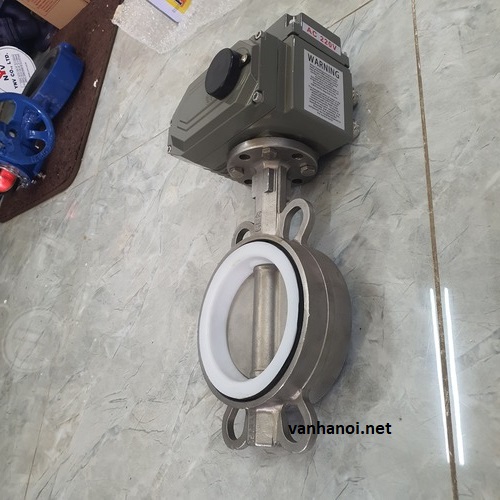

Van bướm inox điều khiển điện 24V - 220V

Van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén là dòng van hoạt động nhờ vào tác động của áp lực khí nén từ đó tạo ra động năng để điều khiển đóng mở đĩa van. Dòng van này có ưu điểm là tốc độ đóng mở nhanh, chính xác, khí nén không tốn năng lượng giúp tiết kiệm được chi phí vận hành.

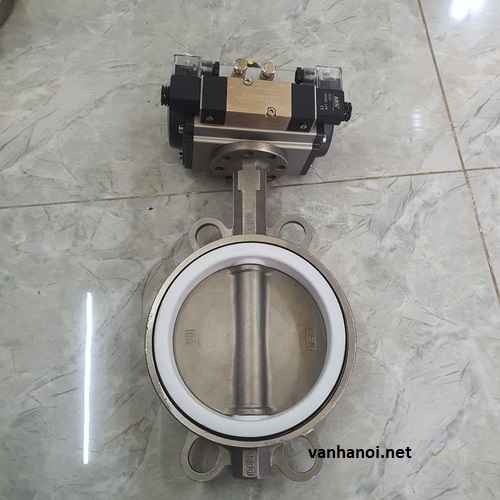

Van bướm inox SW điều khiển khí nén

Van bướm inox mặt bích

Là dòng van được thiết kế mặt bích ở 2 mặt kết nối với đường ống trên thân van, dòng này đem lại sự thuận tiện cho việc kết nối với đường ống. Tuy nhiên việc có thêm 2 mặt bích ở trên thân van cũng làm tăng trọng lượng của van.

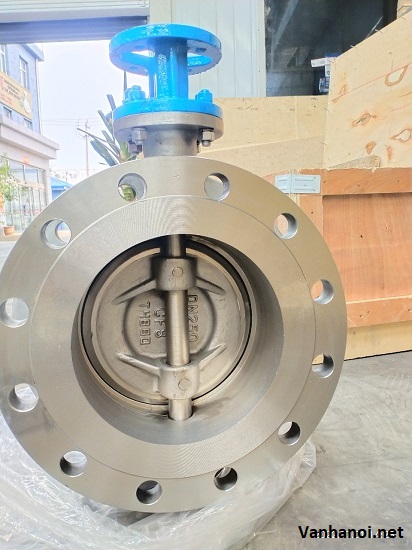

Van bướm inox 2 mặt bích

Van bướm inox wafer

Van bướm inox wafer hay còn gọi là van bướm dạng kẹp, dòng van này được kết nối với hệ thống đường ống bằng mặt bích và kẹp van bướm vào giữa, cố định bằng bulong đai ốc.

Van bướm inox lug

Hay còn được gọi là van bướm tai bích, dạng van bướm này cho phép van kết nối với hệ thống 1 cách chắc chắn và cố định hơn trong suốt quá trình vận hành và sử dụng.

Cấu tạo và cách van bướm inox hoạt động

Cấu tạo của van bướm inox

Cũng như đa số các dòng van bướm khác, van bướm inox được cấu tạo từ 5 bộ phận chính. Mỗi bộ phận đều có chức năng và nhiệm vụ riêng, được kết nối với nhau tạo thành sản phẩm hoàn chỉnh.

• Thân van: Được làm từ chất liệu inox 304, inox 316 có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt.
• Đĩa van: Chất liệu tương tự thân van, đĩa van năm ngay bên trong lòng của thân van.
• Trục van: là bộ phận kết nối đĩa van với bộ phận điều khiển.
• Bộ phận điều khiển: Đây là bộ phận điều khiển hoạt động đóng mở của van, có 4 dạng điều khiển khác nhau là tay quay, tay gạt, điều khiển điện và điều khiển khí nén.
• Gioăng làm kín: Đây là bộ phận nằm giữa đĩa van và thân van, có chức năng làm kín đảm trong quá trình van hoạt động không bị rò rỉ lưu chất.

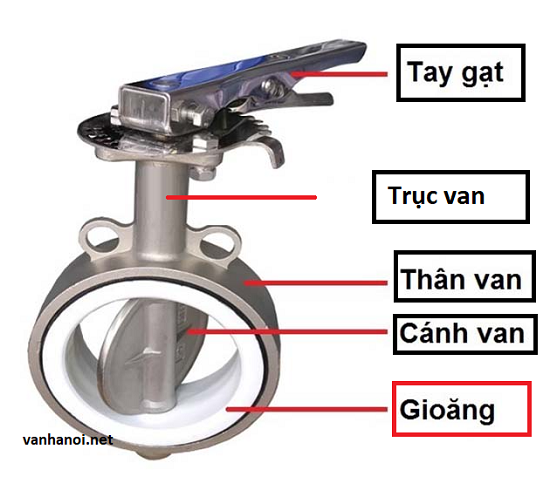

Cấu tạo van bướm inox tay gạt

Nguyên lý hoạt động của van bướm inox

Van bướm inox có nguyên lý hoạt động khá đơn giản, khi được lắp đặt và vận hành sử dụng trong hệ thống, van giúp điều khiển vận hành dòng chảy lưu chất trong đường ống. Cụ thể cách thức van hoạt động như sau:

Ban đầu van ở trạng thái đóng, khi tác động lực lên tay gạt khiển tay gạt quay 1 góc 90 độ. Trục van kết nối đĩa van và tay gạt cũng sẽ quay theo và làm đĩa van mở, lúc này đĩa van sẽ nằm cùng chiều với dòng chảy lưu chất trong đường ống.

Để thực hiện đóng van chỉ cần đưa tay gạt về vị trí ban đầu, khi đóng van đĩa van sẽ nằm ngay ngắn ở trong lòng của thân van tức vuông góc với dòng chảy lưu chất trong đường ống.

Báo giá van bướm inox

Trên đây là bài viết giới thiệu về dòng sản phẩm van bướm inox của chúng tôi, quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất.

Công ty chúng tôi là đơn vị cung cấp các dòng sản phẩm trang thiết bị đường ống công nghiệp hàng đầu hiện nay, các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các hãng sản xuất hàng đầu trên toàn thế giới. Chúng tôi đảm bảo hàng chất lượng cao, giá cả cạnh tranh nhất thị trường, đi kèm vào đó là chế độ bảo hành, 1 đổi 1 đối với bất kỳ lỗi nào do nhà sản xuất.
