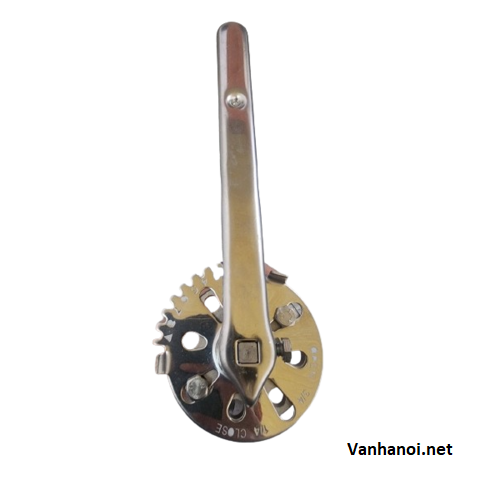

Tay gạt van bướm

Tay gạt van bướm là gì?

Tay gạt van bướm là thiết bị được sử dụng để điều khiển hoạt động của van bướm nhờ và tác động lực cơ học của người sử dụng. Thiết bị này có cấu tạo từ 2 phần chính là phần đĩa và phân tay gạt, được làm từ các chất liệu cao cấp như inox, gang, thép, nhựa có độ bền cơ học cao, hoạt động tốt trong nhiều môi trường lưu chất khác nhau.

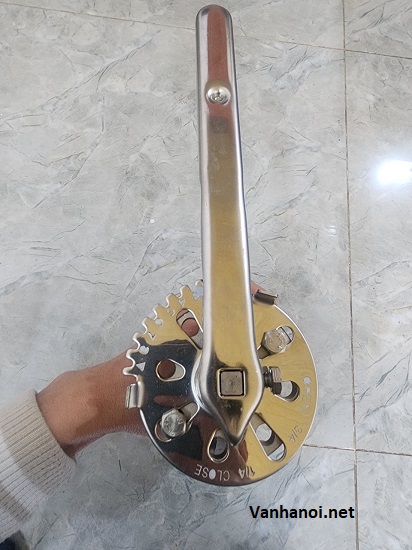

Điều khiển tay gạt van bướm.

Tay gạt van bướm là thiết bị điều khiển van bướm được sử dụng phổ biến nhất hiện nay, thiết bị này giúp người sử dụng có thể điều khiển van một cách thuận tiện và dễ dàng thông qua việc gạt tay gạt sang trái hoặc phải để đóng hoặc mở van. Ngoài ra, được sản xuất với đa dạng kích thước giúp thiết bị này có khả năng kết hợp với nhiều kích thước van bướm khác nhau, đặc biệt giá thành rẻ hơn nhiều so với các dạng điều khiển khác trên thị trường hiện nay.

Thông số kỹ thuật

• Kích thước: DN15 - DN200.
• Chất liệu: Gang, inox, thép, nhựa.
• Kết nối dạng trục: Trục tròn, trục vuông.
• Áp xuất làm việc: PN10.
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.
• Tình trạng hàng: Có đầy đủ mẫu mã, kích thước với số lượng lớn.

Cấu tạo và nguyên lý hoạt động của tay gạt van bướm

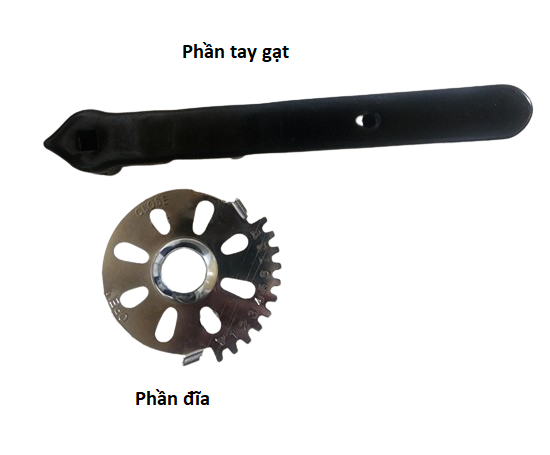

Cấu tạo tay gạt van bướm

Tay gạt van bướm có cấu tạo khá đơn giản, được cấu tạo từ 2 bộ phận chính là phần tay gạt và đĩa. Hai bộ phận này có thể tách rời nhau rất thuận tiện cho việc tay thế phụ tùng tùy thuộc vào nhu cầu sư dụng của hệ thống.

Phần tay gạt: Được làm từ các chất liệu có độ bền cao, bề ngoài được phủ sơn tĩnh điện giúp tăng khả năng chống oxy hóa và tăng thẩm mỹ cho thiết bị. Phần tay gạt có thiết kế dạng kẹp có thể bóp để mở và thả ra để đóng lại ăn khớp với các hàm được thiết kế trên bộ phận đĩa.

Phần đĩa: Có dạng hình tròng dẹp và mỏng, trên đĩa có thiết kế các chốt cố định hình trình đóng và mở, ngoài ra còn có các hàm giúp cố địa phần tay gạt mở ở nhiều góc độ khác nhau.

Nguyên lý hoạt động của tay gạt van bướm

Khi được lắp đặt trên van bướm ở trạng thái đóng, tay gạt ở vị trí dóng trên đĩa, muốn mở chỉ cần bóp tay gạt và di chuyển tay gạt theo hướng mũi tên ở trên phần đĩa. Khi tay gạt di chuyển đến chốt mở, tức 1 góc 90 độ lúc này van đã mở hoàn toàn. Muốn đóng van chỉ cần gạt tay gạt về vị trí ban đầu theo cách tương tự như quá trình mở.

Ứng dụng của tay gạt van bướm

Tay gạt van bướm là 1 dạng điều khiển van bướm được áp dụng trên hầu hết các dòng van bướm hiện nay, thiết bị này có thiết kế nhỏ gọn, dễ dàng vận hành và sử dụng, không chiếm quá nhiều không gian của hệ thống đường ống.

• Van bướm inox tay gạt
• Van bướm nhựa tay gạt
• Van bướm gang tay gạt
• Van bướm thép tay gạt
• Van bướm thân gang đĩa inox tay gạt
• Van bướm vi sinh tay gạt
• Van bướm tay gạt Trung Quốc
• Van bướm tay gạt Hàn Quốc
• Van bướm tay gạt Đài Loan
• Van bướm tay gạt EU

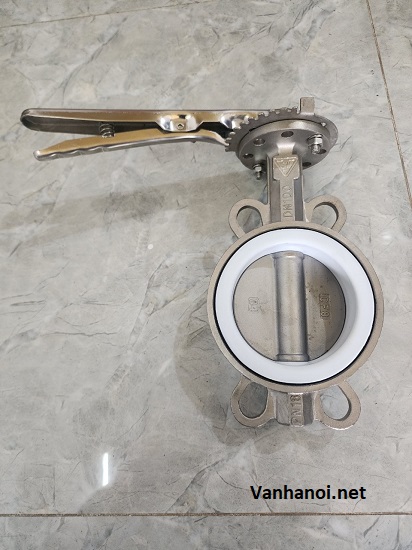

van bướm tay gạt inox.

Địa điểm cung cấp và báo giá tay gạt van bướm

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi là đơn vị hàng đầu chuyên cung cấp các vật dụng, thiết bị đường ống hàng đầu hiện nay. Trong đó có các dòng van công nghiệp như van bướm, van bi, van cổng, van cầu hay các dòng thiết bị đo nói chung và các thiết bị hỗ trợ hoạt động như tay gạt van bướm, tay quay, điều khiển điện, điều khiển khí nén.

Các thiết bị của chúng tôi đều được nhập khẩu từ các nước có nền công nghiệp đường ống hàng đầu thế giới hiện nay như Trung Quốc, Hàn Quốc, Đài Loan, Malaysia,...Quý khách hàng quan tâm đến sản phẩm có thể liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.
