Van bi 3 ngã
Tên sản phẩm: Van bi 3 ngã
Giá: 0 ₫
Thông số kỹ thuật
| Kích thước: | DN15 - DN200. |
| Chất liệu thân: | Inox, gang, thép, nhựa. |
| Chất liệu bi van: | Inox 304, 316. |
| Thiết kế bi van: | Chữ L, chữ T. |
| Dạng van: | Van 3 ngã. |
| Dạng điều khiển: | Tay gạt, điện, khí nén. |
| Áp suất: | PN10. PN16, PN40. |
| Nhiệt độ: | Tối đa 220 độ C. |
| Đơn vị cung cấp: | Thuận Phát Valve. |
| Bảo hành: | 12 tháng. |
Lượt xem 9780
Đánh giá 1 lượt đánh giá
Mục lục van bi 3 ngã
- I. Van bi 3 ngã là gì?
- II. Cấu tạo và nguyên lý hoạt động của van bi 3 ngã
- III. Các dòng van bi 3 ngã phổ biến hiện nay
- IV. Đánh giá ưu điểm và nhược điểm của van bi 3 ngã
- V. Ứng dụng của van bi 3 ngã
- VI. Một số lưu ý khi lựa chọn, lắp đặt, bảo trì và bảo dưỡng van bi 3 ngã
- VII. Báo giá van bi 3 ngã
I. Giới thiệu chi tiết - Van bi 3 ngã là gì?
Van bi 3 ngã là dòng van có thiết kế đặc biệt với phần thân van được thiết kế 3 đường kết nối với đường ống hệ thống, dòng van này có thể cho phép dòng chảy di chuyển qua cả 3 đường hoặc qua 2 đường và bịt kín 1 đường. Van có 2 dạng thiết kế bi van là dạng chữ L và dạng chữ T, tùy theo từng nhu cầu sử dụng mà có thể lựa chọn dạng van phù hợp với hệ thống.
Van bi 3 ngã được sản xuất từ nhiều chất liệu khác nhau, giúp van có thể hoạt động tốt trong mọi môi trường hệ thống, lưu chất hiện nay. Van cũng được thiết kế và sản xuất với đa dạng kiểu lắp đặt, hoạt động và kích thước từ DN15 - DN200 phù hợp lắp đặt trên mọi kích thước đường ống tương ứng.

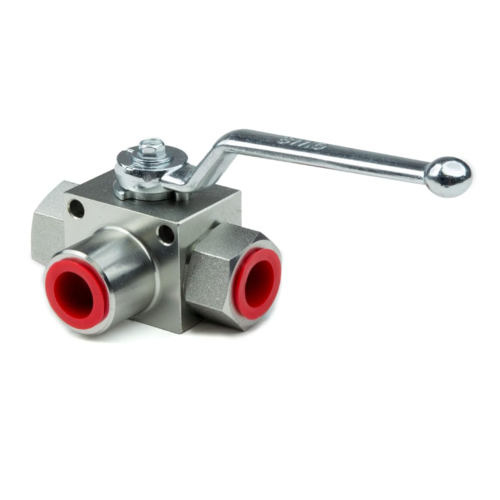

Van bi 3 ngã.
Hiện nay các dòng van bi 3 ngã đang được Thuận Phát Valve chúng tôi nhập khẩu và phân phối trên toàn quốc với giá cả ưu đãi nhất. Các dòng van này được chúng tôi nhập khẩu trực tiếp từ các nhà máy sản xuất hàng đầu thế giới hiện nay với đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...bảo hành lên tới 12 tháng, một đổi một trong vòng 1 năm nếu xảy ra sự cố do nhà cung câp.
1.1. Thông số kỹ thuật van bi 3 ngã
- Kích thước: DN15 - DN200.
- Chất liệu van: Gang, inox, nhựa, thép.
- Dạng điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén.
- Dạng hoạt động: ON/OFF.
- Dạng thiết kế thân: van 2 mảnh.
- Dạng bi van: Dạng chữ L, dạng chữ T.
- Dạng kết nối: Kết nối ren, kết nối mặt bích.
- Áp suất làm việc: PN10, PN16, PN25, PN40.
- Nhiệt độ làm việc: Từ -20 độ C đến 220 độ C.
- Môi trường làm việc: Dung dịch chất lỏng, nước, khí, hơi,...
- Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, EU, G7,...
- Đơn vị cung cấp: Thuận Phát Valve.
- Bảo hành 12 tháng.
1.2. Đặc điểm nối bật van bi 3 ngã
Van bi 3 ngã là dòng van đặc biệt, dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống cần phân nhánh dòng chảy hoặc pha trộn nhiều dòng chảy lại với nhau. Ứng dụng của đòng van này đặc biệt hơn nhiều so với các dòng van bi thông thường, vậy chúng có đặc điểm nổi trội nào khác với các dòng van khác, mời các bạn cùng tìm hiểu 1 số đặc điểm vượt trội của dòng van này dưới đây.
- Van có thiết kế thân van được chia làm 3 nhánh có thể kết nối với đường ống hệ thống.
- Thiết kế bi van dạng chữ L giúp phân nhành đường ống và điều chỉnh dòng chảy đi từng nhánh 1 cách hiệu quả.
- Thiết kế bi van dạng T, ngoài việc có thể phân nhánh dòng chảy còn giúp người sử dụng có thể pha trộn 2 dòng chảy về 1.

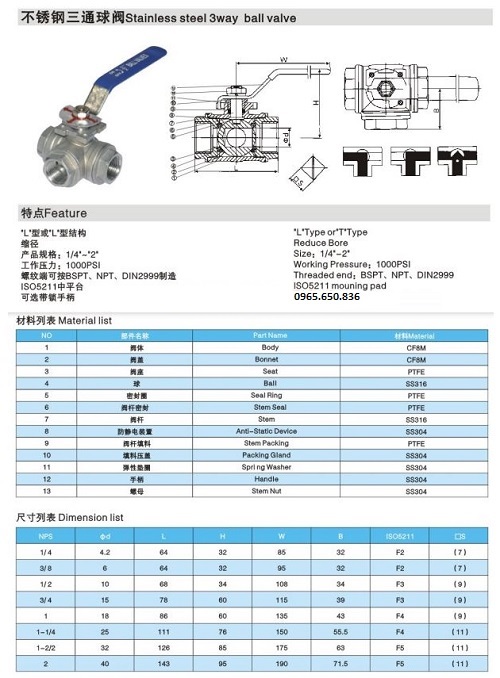

1.3. Catalog van bi 3 ngã
Hình ảnh Catalog van bi 3 ngã.
II. Cấu tạo và nguyên lý hoạt động của van bi 3 ngã
2.1. Cấu tạo van bi 3 ngã
Van bi 3 ngã có cấu tạo khá tương đồng với các dòng van bi khác trên thị trường, điểm khác biệt duy nhất của dòng van này là ở phần thân van và bi van có thiết kế đặc biệt hơn so với các dòng van bi khác. Cụ thể cấu tạo của dòng van này như sau:
Thân van
Thân van bi 3 ngã có thiết kế giống với chữ T khi có 3 đầu có thể kết nối với đường ống, trong đó 1 đầu sẽ được kết nối với nguồn và 2 đầu còn lại sẽ là đầu ra hoặc 2 đầu là nguồn và 1 đầu ra. Thân van được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa,...với kết nối nối ren và mặt bích phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay.
Trục van
Trục van là bộ phận được đúc nguyên khối dạng hình trụ từ các chất liệu có độ cứng cao như inox hoặc thép, bộ phận này nằm dọc trên thân van kết nối bi van và bộ phận điều khiển. Trục van có chức năng chuyền chuyển động của bộ phận điều khiển xuống bi van.
Bi van
Bi van là bộ phận có dạng hình cầu được khoét rỗng theo dạng chứ L hoặc chữ T để có thể điều khiển dòng chảy lưu chất đi qua van.
- Dạng chữ L: Đây là dạng bi van được khoét lỗ theo dạng chữ L, dạng thiết kế này cho phép dòng chảy đi qua van theo dạng 2 của và bịt kín 1 của.

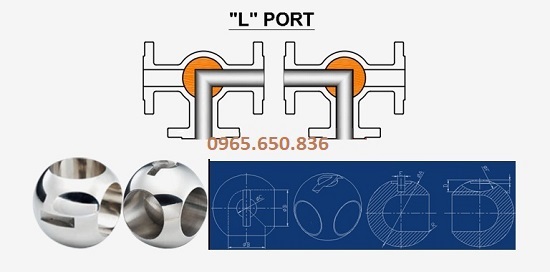

Thiết kế bi van dạng chữ L.

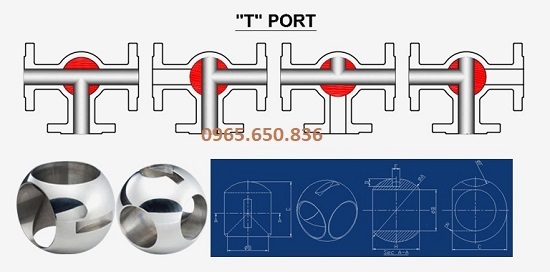

- Dạng chữ T: Đây là dạng bi van được khoét lỗ theo dạng chữ T, dạng này có phép dòng chảy đi qua 2 của và đóng 1 cửa, cũng có thể cho phép dòng chảy đi qua cả 3 cửa.
Thiết kế bi van dạng chữ T.
Gioăng làm kín
Đây là bộ phận được làm từ các chất liệu có độ đàn hồi tốt như PTFE, EPDM, Teflon, được bao bọc bên ngoài bi van để có thể đảm bảo van đủ độ kín trong quá trình van đóng 1 của, không cho lưu chất rò rỉ ra bên ngoài cửa bị đóng.
Bộ phận điều khiển
Van bi 3 ngã có nhiều dạng điều khiển khác nhau như tay gạt, điều khiển khisnje, điều khiển khí nén. Các bộ phận này sẽ được lắp đặt trên đỉnh van và kết nối trực tiếp với trục van để có thể điều khiển hoạt động đóng mở của bi van.
2.2. Nguyên lý hoạt động của van bi 3 ngã
Van bi 3 ngã hoạt động hoàn toàn dựa vào chuyển động xoay của bi van. Tức khi bộ phận điều khiển nhận được động từ người sử dụng, sẽ chuyền chuyển động xuống trục van, bi van được gắn liền với trục van sẽ di chuyển theo và tạo ra quá trình mở hoặc đóng tùy theo sự điều khiển của người sử dụng.

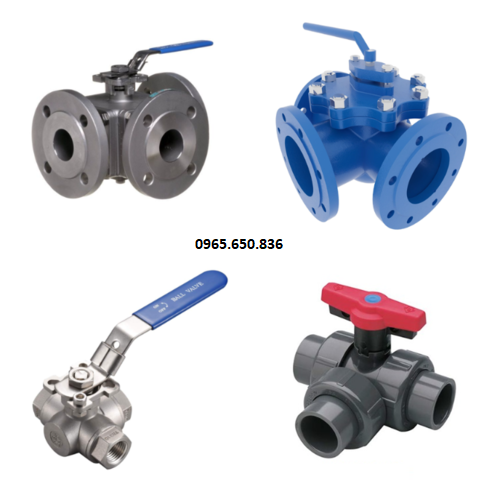

III. Các dòng van bi 3 ngã phổ biến hiện nay

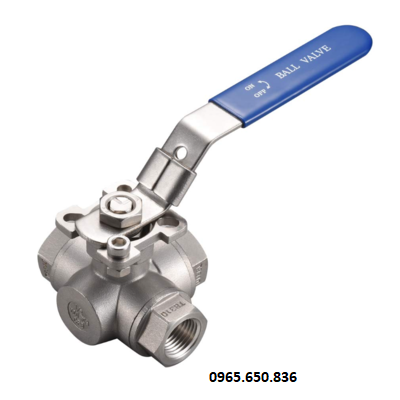

3.1. Van bi inox 3 ngã
Van bi inox 3 ngã là dòng van được làm từ chất liệu inox 304, inox 316,...dòng van này được sử dụng rất phổ biến trên thị trường hiện nay bởi inox là chất liệu cao cấp có khả năng chịu áp lực và nhiệt độ tốt, đặc biệt khả năng chống oxy hóa và hoạt động tốt trong các môi trường có nồng độ ăn mòn cao.
 |
Thông số kỹ thuật
|

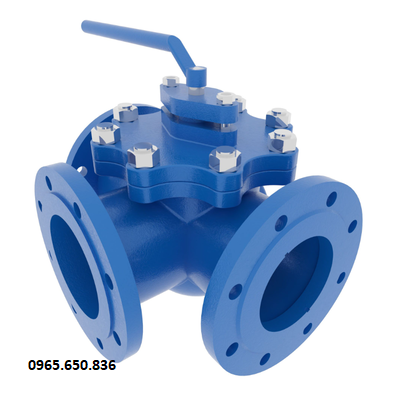

3.2. Van bi gang 3 ngã
Van bi gang 3 ngã là dòng van được làm từ chất liệu gang, dòng van này được sử dụng khá phổ biến hiện nay nhờ vào có giá thành rẻ sử dụng được trong nhiều môi trường lưu chất. Tuy nhiên dòng van này không được ứng dụng trong các hệ thống hóa chất bởi gang là chất liệu dễ bị oxy hóa khi ở trong các môi trường bất lợi.
 |
Thông số kỹ thuật
|

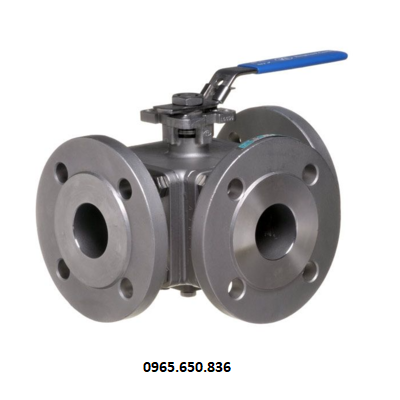

3.3. Van bi thép 3 ngã
Van bi thép 3 ngã là dòng van được sử dụng rất phổ biến trong các hệ thống có áp suất và nhiệt độ lớn, bởi dòng van này được sản xuất từ chất liệu thép WCB có khả năng chịu áp lực và nhiệt độ lớn, nhiệt độ tối đa có thể chịu lên tới 400 độ C. Bề ngoài của dòng van này được phủ hơn epoxy để tăng khả năng chống oxy hóa và thẩm mỹ cho van.
 |
Thông số kỹ thuật
|

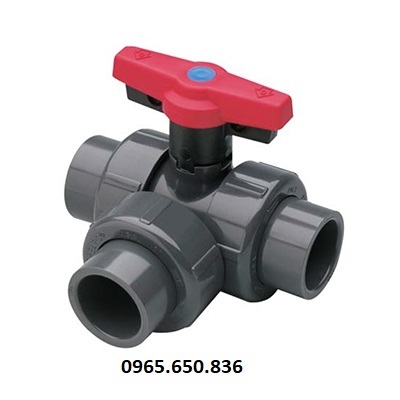

3.4. Van bi nhựa 3 ngã
Van bi nhựa 3 ngã là dòng van được làm từ các chất liệu nhựa PVC, CPVC, UPVC, PPH,...dòng van này được sử dụng rất phổ biến trong các hệ thống dân dụng, các hệ thống sản xuất công nghiệp hiện nay. Nhựa là chất liệu khá phổ biến, tuy nhiên khả năng chịu áp lực và nhiệt độ lại không được tốt nên lưu ý khi sử dụng dòng van này.
 |
Thông số kỹ thuật
|

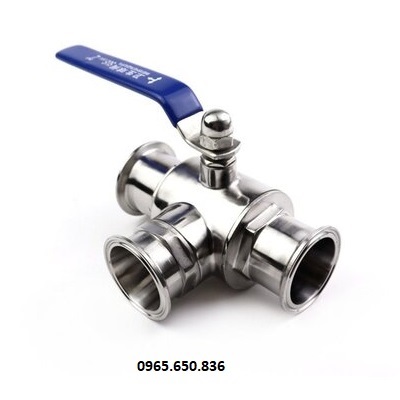

3.5. Van bi vi sinh 3 ngã
Van bi vi sinh 3 ngã là dòng van bi được làm từ các chất liệu inox 304L, 316 hoặc 316L đây đều là các chất liệu inox cao cấp, trải qua quá trình sản xuất, đánh bóng, giúp van có độ nhẵn bong cao để sử dụng trong các hệ thống yêu cầu cao về độ tinh khiết của lưu chất trong đường ống hệ thống.
 |
Thông số kỹ thuật
|

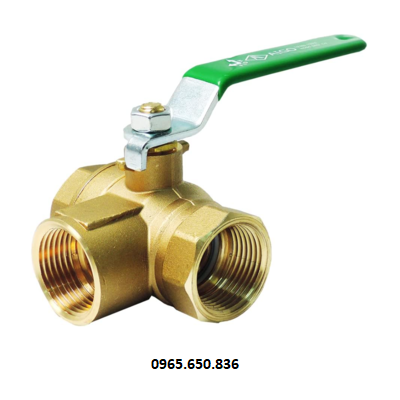

3.6. Van bi 3 ngã tay gạt
Van bi 3 ngã tay gạt là dòng van được sử dụng rất phổ biến trong các kích thước nhỏ từ DN15 - DN50, dòng van này có thiết kế tay gạt để điều khiển hoạt động đóng và mở của van.
 |
Thông số kỹ thuật
|
3.7. Van bi 3 ngã điều khiển điện
Van bi 3 ngã điều khiển điện là dòng van bi hiện đại sử dụng điện năng để điều khiển hoạt động của van, dòng van này là sự kết hợp giữ van bi cơ và thiết bị truyền động điện. Thiết bị này sử dụng điện năng 24V, 220V, 380V để điều khiển hoạt động của van, với khả năng điều khiển tự động giúp người sử dụng có thể điều khiển van từ xa mà không cần tiếp cận vị trí lắp đặt van.
 |
Thông số kỹ thuật
|

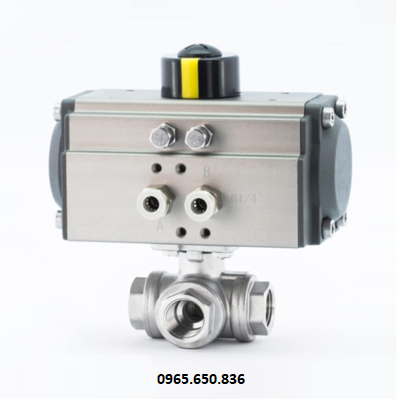

3.8. Van bi 3 ngã điều khiển khí nén
Van bi 3 ngã điều khiển khí nén là dòng van tự động sử dụng áp lực khí nén để điều khiển hoạt động của van, dòng van này được trang bị thiết bị truyền động khí nén với 2 xilanh ở 2 đầu thiết bị để chuyển đổi áp lực khí nén thành chuyển động xoay từ đó điều khiển hoạt động của van. Dòng van này được sử dụng rất phổ biến nhờ vào khả năng đóng mở nhanh chóng chỉ mất từ 1 - 3 giây cho 1 chu trình đóng hoặc mở.
 |
Thông số kỹ thuật
|
3.9. Các dòng van bi 3 ngã khác trên thị trường
- Van bi 3 ngã Trung Quốc
- Van bi 3 ngã Hàn Quốc
- Van bi 3 ngã Đài Loan
- Van bi 3 ngã Nhật Bản
- Van bi 3 ngã Malaysia
- Van bi 3 ngã Thổ Nhĩ Kỳ
- Van bi 3 ngã Italia
IV. Đánh giá ưu điểm và nhược điểm của van bi 3 ngã
4.1. Ưu điểm của van bi 3 ngã
- Van có thể điều khiển dòng chảy lưu chất đi theo 2 hoặc 3 hướng khác nhua.
- Van được sản xuất từ nhiếu chất liệu có thể hoạt động trong nhiều môi trường lưu chất khác nhau.
- Van có dãi kích thước từ DN15 - DN200 phù hợp lắp đặt trên mọi kích thước đường ống tương ứng.
- Với nhiều dạng điều khiển từ tay gạt đến điều khiển điện, khí nén, có thể dễ dàng lựa chọn dạng điều khiển phù hợp với nhu cầu sử dụng.
- Dạng kết nối ren và kết nối mặt bích phổ biến, có thể dễ dàng lắp đặt trên mọi đường ống hệ thống hiện nay.
- Đối với các chất liệu inox, gang, thép có khả năng chịu áp lực và nhiệt độ tốt.
- Sử dụng tốt trong các môi trường hóa chất, các môi trường có nồng độ oxy hóa cao.
4.2. Nhược điểm của van bi 3 ngã
- Van không thế sử dụng trong các môi trường lưu chất có nhiều cặn, tạp chất thể rắn.
- Van có hạn chế về kích thước bởi trọng lượng của van nặng hơn nhiều so với các dòng van có cùng kích thước, kích thước tối đa của van chỉ đến DN200.
V. Ứng dụng của van bi 3 ngã
Van bi 3 ngã được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, từ các hệ thống dân dụng đến các hệ thống đường ống công nghiệp thì dòng van này là lựa chọn tối ưu đối với các như cầu về chia nhánh dòng chảy hoặc pha trộ các dòng chảy lại với nhau.
- Sử dụng trong các hệ thống đường ống nước dân dụng, các hệ thống nước gia đình, hệ thống tưới tiêu sân vườn.
- Sử dụng trong các hệ thống đường ống cung cấp nước sạch, nước sinh hoạt đô thị.
- Sử dụng trong các hệ thống đường ống xử lý nước thải, các hệ thống nước thải đô thị, nước thải công nghiệp sản xuất.
- Sử dụng trong các hệ thống nước phòng cháy, chữa cháy.
- Sử dụng trong các hệ thống sản xuất công nghiệp, các hệ thống sản xuất thực phẩm, đồ ướng,..
- Sử dụng trong các hệ thống hóa chất, các hệ thống sản xuất y tế, thuốc men, thực phẩm chữ năng, mỹ phẫm.
- Sử dụng trong các hệ thống công nghiệp hạng nặng như sản xuất ôt, đóng tàu,...

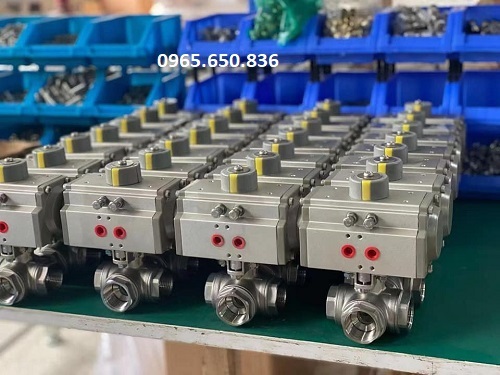

Van bi 3 ngã điều khiển khí nén.
VI. Một số lưu ý khi lựa chọn, lắp đặt, bảo trì và bảo dưỡng van bi 3 ngã
6.1. Một số lưu ý khi lựa chọn van bi 3 ngã
Để van bi 3 ngã có thể hoạt động tốt trong hệ thống đường ống, đặc biệt đảm bảo van có thể lắp đặt và sử dụng đạt hiệu quả cao thì việc đầu tiên đó là có thể lựa chọn dòng van phù hợp với hệ thống và nhu cầu sử dụng. Dưới đây là các lưu ý để có thể lựa chọn dòng van này phù hợp với hệ thống.
Lưu ý kích thước của đường ống
Trước khi lựa chọn van cần đo đạt kích thước đường ống cần thận để có thể lựa chọn dòng van có kích thước phù hợp, điều này giúp van có thể kết nối với đường ống mà còn đảm bảo van có hoạt động ổn định nhất.
Lưu ý đến nhu cầu sử dụng của hệ thống
Van bi 3 ngã có 2 dạng khác nhua là dạng chữ L và dạng chữ T, mỗi dạng chữ L sẽ phù hợp sử dụng trong các đường ống cần rẽ nhánh dòng chảy. Còn dạng chữ T có nhiều công năng hơn như rẽ nhanh dòng chảy hoặc để dòng chảy đi qua cả 3 đường, thông thường người sử dụng sẽ lựa chọn dạng chữ T để sử dụng, tuy nhiên giá thành của dạng chữ T cũng cao hơn.
Lựa chọn theo phương thức điều khiển của van
Van bi 3 ngã có nhiều phương thức điều khiển khác nhau từ các dạng điều khiển truyền thống cơ học như tay gạt đến các dạng điều khiển hiện đại tự động như điều khiển điện, điều khiển khí nén. Tùy theo nhu cầu sử dụng và cần tham khảo thêm ý kiến của chuyên gia để có thể lựa chọn dòng van phù hợp với hệ thống.
Lựa chọn theo phương thức kết nối
Van bi 3 ngã có 2 dạng kết nối chính là kết nối ren và kết nối mặt bích, tùy theo dạng kết nối và áp suất dòng chảy lưu chất để lựa chọn dạng kết nối phfu hợp với hệ thống đường ống.
6.2. Một số lưu ý khi lắp đặt van bi 3 ngã
Khi lắp đặt van bi 3 ngã cần lưu ý 1 số điểm sau để van có thể được kết nối với đường ống hệ thống 1 cách chắc chắn và chuẩn theo hướng dẫn của nhà sản xuất:
- Xác định vị trí lắp đặt của van, dọn dẹp đỉa điểm lắp đặt van, đặc biệt đối với các dòng van điều khiển điện cần lựa chọn địa điểm thông thoáng, không quá ẩm ướt.
- Trước khi lắp đặt cần đảm bảo hệ thống ngưng hoạt động hoặc vị trí lắp đặt không có lưu chất đi qua. Đối với các hệ thống hóa chất người lắp đặt cần được mặc đồ bảo hộ chuyên dùng.
- Cắt đường ống bằng với kích thước của van, không cắt quá rộng hoặc quá ngắn.
- Lâu dọn sạch sẽ bên trong đường ống trước khi lắp đặt, đảm bảo không còn các cặn đường ống.
- Quấn thêm băng tan đối với các kết nối ren, thêm đệm cao su đối với kết nối mặt bích.
- Khi lắp đặt xong cần cho hệ thống hoạt động thử, nếu xảy ra bất kỳ vấn đề gì như rò rỉ lưu chất, van rung lắc cần khắc phục ngay.
6.3. Một số lưu ý khi bảo trì và bảo dưỡng van
Với bất kỳ 1 thiết bị đường ống này, trong thời gian sử dụng đều không thể tránh khỏi các sự cố và van bi 3 ngã cũng vậy. Dưới đây là 1 số lưu ý khi bảo trì và bảo dưỡng dòng van này, mời quý vị cùng tham khảo.
- Khi van sảy ra sự cô, nếu vẫn còn trong thời gian bảo hành cần liên hệ ngay với đơn vị cung cấp để nhận được tư vấn và bảo hành cấp thiết nhất cho sản phẩm.
- Cần kiểm tra để biết van gặp trình trạng lỗi gì, trước khi tháo rời van.
- Đối với các lỗi cần thay thế linh kiện, nên lựa chọn các dòng linh kiện chính hãng có cùng đơn vị sản xuất.
- Theo khuyến cáo của đơn vị sản xuất, van cần được bảo trì, bảo dưỡng, tra dầu nhớt từ 3 - 6 tháng 1 lần, tùy vào cường độ sử dụng.

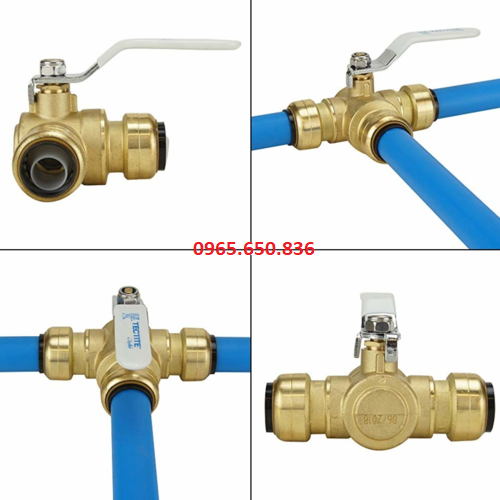

lắp đặt van bi 3 ngã.
VII. Báo giá van bi 3 ngã
Như đã nói ở trên, hiện nay các dòng van bi 3 ngã đang được Thuật Phát Valve chúng tôi cung cấp trên thị trường với đầy đủ các mẫu mã, kích thước. Quý khách hàng quan tâm đến sản phẩm có thể liên hệ trực tiếp với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn chi tiết và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.
Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất hân hạnh được phục vụ và đồng hành phát triển cùng quý vị trong những dự án gần nhất.
