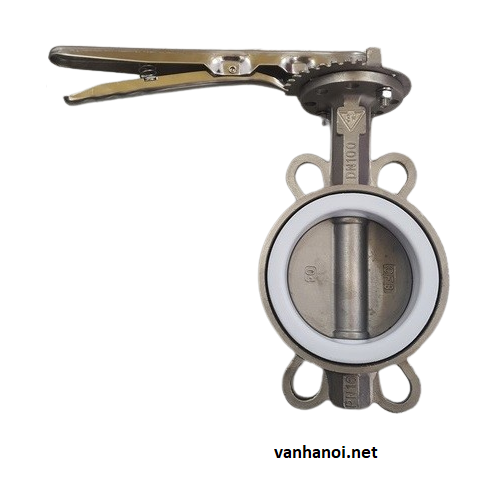

Van bướm Samwoo

Tìm hiểu chung về van bướm samwoo

Van bướm là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, vì nhu cầu sử dụng cao nên dòng van này được rất nhiều các thương hiệu sản xuất hệ thống đường ống sản xuất. Chính vì vậy mà tại thị trường Việt Nam hiện nay có rất nhiều dòng van bướm đến từ các hãng sản xuất khác nhau, mỗi hãng đều đem đến những sản phẩm chất lượng có những đặc điểm có riêng mình.

Trong bài viết này chúng tôi xin giới thiệu đến các bạn dòng van bướm đến từ thương hiệu sản xuất van công nghiệp nổi tiếng hiện nay ( Samwoo – Hàn Quốc ).

Van bướm samwoo là gì?

Van bướm Samwoo ( Van bướm SW ) là dòng được được thiết kế và phát triển bởi thương hiệu van công nghiệp hàng đầu Hàn Quốc hiện nay, thương hiệu van công nghiệp Samwoo. Dòng van này được sản xuất trên dây chuyền hiện đại của châu Âu, có chất lượng cao, khả năng hoạt động ổn định và tuổi thọ sử dụng lâu dài.

Van bướm Samwoo là dòng van chuyển sử dụng để điều khiển dòng chảy lưu chất trong hệ thống đường ống, dòng van này chuyên được sử dụng để đóng mở dòng chảy lưu chất trong hệ thống đường ống. Với khả năng mở đĩa van theo góc 0 -90 độ để điều chỉnh dòng chảy lưu chất.

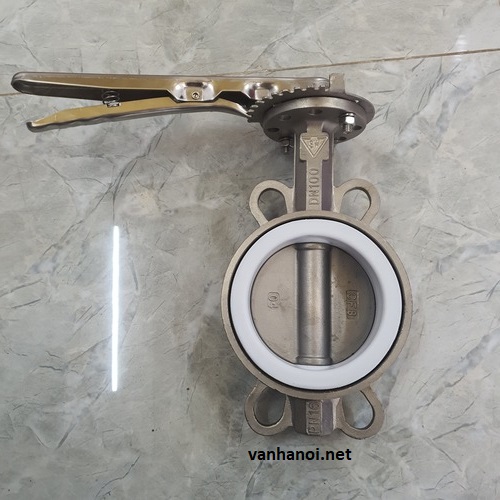

Van cánh bướm Sămowo

Van bướm SW được làm từ nhiều chất liệu khác nhau như inox, gang, thép,… giúp van có thể hoạt động trong nhiều dạng môi trường khác nhau. Ngoài ra van được làm với nhiều kích thước khác nhau và cách vận hành đa dạng giúp người sử dụng có thể dễ dàng lựa chọn loại phù hợp với hệ thống đường ống.

Đặc điểm nổi trội của van bướm samwoo

• Van được sản xuất trên dây chuyền sản xuất hiện đại, có tính ổn định cao trong quá trình sử dụng, có độ bền và tuổi thọ sử dụng cao.
• Van có đa dạng về kích thước cho phép lắp đặt trên mọi kích thước đường ống công nghiệp.
• Van được thiết kế với đa dạng kiểu dáng và cách lắp đặt, giúp dễ dàng trong quá trình lựa chọn và lắp đặt van.
• Van có nhiều dạng điều khiển khác nhau như tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Samwoo – Hàn Quốc là 1 thương hiệu lớn có độ uy tín cao trên thị trường hiện nay, có thể thể đảm bảo được chất lượng và hoạt động của sản phẩm trong thời gian dài.

Thông số kỹ thuật

• Kích thước: DN50 – DN1000.
• Vật liệu thân van: inox, gang, thép.
• Chất liệu đĩa van: Gang, inox.
• Chất liệu gioăng: Teflon, EPDM, PTFE.
• Dạng điều khiển: Tay gạt, mặt bích, điều khiển điện, khí nén.
• Áp suất làm việc: PN10 – PN40.
• Nhiệt độ làm việc: -10 độ C – 220 độ C.
• Dạng van: 2 mặt bích, wafer, Lug.
• Môi trường làm việc: Dung dịch chất lỏng, khí, hơi.
• Hãng sản xuất: Samwoo – Hàn Quốc.
• Bảo hành: 12 tháng kể từ ngày xuất kho.
• Tình trạng hàng: Có sẵn tại kho.

Cấu tạo và nguyên lý hoạt động của van bướm samwoo

Cấu tạo của van bướm samwoo

Van bướm samwoo được cấu tạo từ 5 bộ phận chính, các bộ phận được kết hợp với nhau thông qua các bulong và đai ốc để hợp thành 1 thể thống nhất:

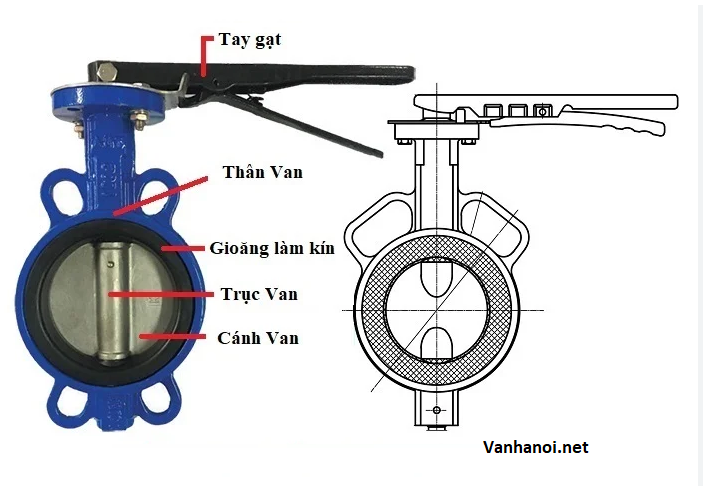

Cấu tạo van bướm Samwoo tay gạt

Thân van: Được làm từ các chất liệu như gang, inox, thép,... có chức năng kết nối với đường ống hệ thống. Than van được đúc nguyên khối bao bọc bên ngoài các bộ phận khác như đĩa van, gioăng làm kín và trục van.

Trục Van: Được làm từ các vật liệu có độ bền cơ học cao, trục van có chức năng kết nối đĩa van và bộ phận điều khiển, để điều khiển hoạt động của đĩa van.

Đĩa van ( Cánh van ): Là bộ phận nắm giữ hoạt động chính của van, được ví như cánh cửa có thể đóng hoặc mở cho dòng chảy lưu chất đi qua. Đĩa van có dạng hình tròn, dẹp giúp giảm tác động của đĩa van lên dòng chảy.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi tốt như Teflon, EPDM, PTFE,… bộ phận này có chức năng làm kín và cố định hoạt động của đĩa van.

Bộ phận điều khiển: Đây là bộ phận có thể tách rời với thân van, có nhiều dạng bộ phận điều khiển khác nhau như tay gạt, tay quay, điều khiển điện và điều khiển khí nén.

Ngoài 5 bộ phận chính kể trên, van bướm Samwoo còn có các bộ phận nhỏ lẻ khác như bulong, đai ốc, trục kết nối,…

Nguyên lý hoạt động

Van bướm Samwoo hoạt động theo cơ chế đóng mở cánh van theo góc 90 độ, thông thường van sẽ được lắp đặt vào hệ thống khi đang ở trạng thái đóng. Quy trình hoạt động của van sẽ được thực hiện theo 2 chu trình rõ ràng.

Chu trình mở

Khi van đang ở trạng thái đóng, bộ phận điều khiển hoạt động sẽ tác động lực lên trục van. Đĩa van được gắn trực tiếp với trục van sẽ xoay theo trục van, khi xoay đến 1 góc 90 độ lúc nãy đĩa van đã được mở ở góc rộng nhất.

Khi van bướm được sử dụng để điều tiết dòng chảy lưu chất, đĩa van có thể mở theo các góc khác nhau từ 0 – 90 độ tùy theo nhu cầu của người sử dụng.

Chu trình đóng

Chu trình đóng của van bướm Samwoo hoàn toàn ngược lại với chu trình mở, tức khi được có lực tác động lên bộ phận điều khiển trục van sẽ quay ngược lại và đĩa van qua theo, cụ thể sẽ quay từ góc 90 độ về 0 độ. Lúc này van sẽ hoàn thành chu trình đóng.

Cách van bướm Samwoo hoạt động

Các dòng van bướm Samwoo phổ biến trên thị trường

Hiện nay van bướm Samwoo đang là 1 trong những sản phẩm rất được ưu chuộng sử dụng, bởi vậy dòng van này đang được hãng sản xuất rất chú trọng trong quá trình phát triển sản phẩm. Để nhằm đáp ứng nhu cầu sử dụng của khách hàng, hiện nay van bướm Samwoo đã có 4 dòng van khác nhau, chi tiết từng dòng như sau.

Van bướm samwoo tay gạt

Van bướm Samwoo tay gạt hiện đang là dòng van được sử dụng rất rộng rãi hiện nay, dòng van này có thể phù hợp sử dụng trong mọi hệ thống đường ống. Nhờ vào cơ chế đóng mở bằng tay gạt, giúp người sử dụng có thể điều khiển hoạt động của van dễ dàng và hiệu quả.

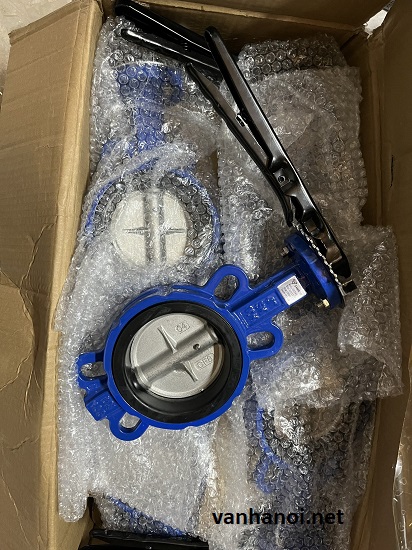

Van bướm Samwoo điều khiển tay gạt.

Thiết kế tay gạt này thường được sử dụng có các dòng van có kích thước nhỏ từ DN50 đến DN200, đảm bảo người sử dụng có thể vận hành van mà không tốn quá nhiều sức lực.

Van bướm samwoo tay quay

Đối với các dòng van cơ mà có kích thước lớn việc sử dụng tay gạt để mở sẽ gây rất nhiều khó khăn cho người sử dụng, vì vậy nhà sản xuất đã thiết kế bộ hộp số tay quay với các bánh răng trợ lực cho các dòng van bướm cơ học có thiết kế lớn.

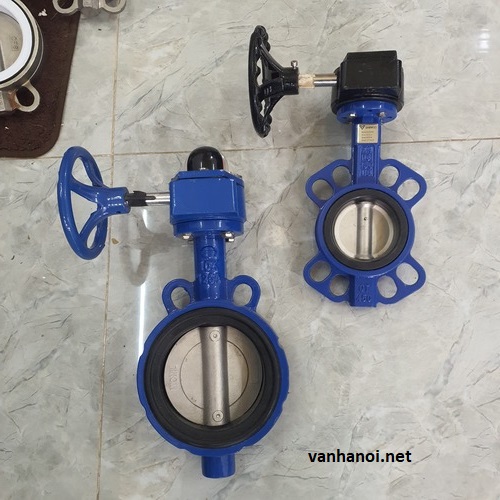

Van bướm tay quay Samwoo

Van bướm Samwoo tay quay hiện đang là giải pháp tối ưu cho các hệ thống đường ống lớn, sử dụng dạng cơ học phổ thông để điều khiển. Tuy dòng van này giúp người sử dụng có thể đóng mở van 1 cách dễ dàng nhưng chúng có thời gian đóng mở khá chậm, mất từ 10 -15 giây để thực hiện 1 chu trình đóng hoặc mở.

Van bướm samwoo điều khiển điện

Van bướm samwoo điều khiển điện là dòng van bướm được kết hợp với thiết bị truyền động điện để hoạt động, thiết bị này được gắn trực tiếp trên đỉnh của van. Dòng van này có thể hoạt động tự động khi được cung cấp điện vào thiết bị truyền động, đây là giải pháp tối ưu cho các hệ thống cải biến tự động hóa.

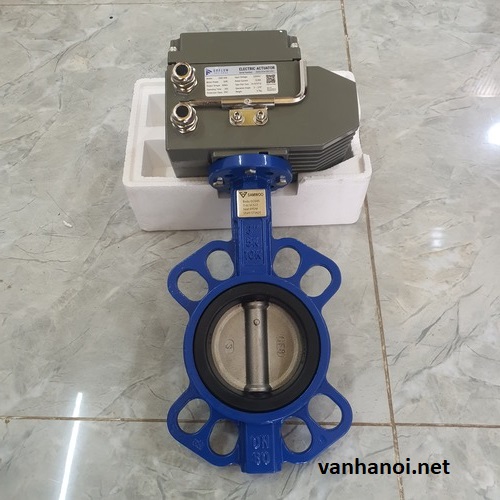

Van bướm Samwoo điều khiển điện

Dòng van này hiện đang rất được ưu chuộng sử dụng, bởi chúng giúp người sử dụng giảm thiệu được nhân công vận hành và công sức khi phải đóng mở từng van một. Van sử dụng đa dạng điện năng như 24V, 220V, 380V để hoạt động, có thể phù hợp lắp đặt trên mọi hệ thống đường ống công nghiệp hiện nay.

Van bướm samwoo điều khiển khí nén

Cũng là 1 dòng van điều khiển tự động, van bướm Samwoo điều khiển khí nén sử dụng áp lực khí nén để điều khiển hoạt động của van. Với thiết bị truyền động khí nén được lắp đặt trên đỉnh của van, có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động, giúp đóng mở van.

Van bướm Samwoo điều khiển khí nén

Van bướm Samwoo điều khiển khí nén là dòng van được sử dụng khá phổ biến hiện nay, bởi dòng van này có khả năng đóng mở nhanh chóng chỉ mất từ 1 -3 giây cho 1 chu trình đóng mở. Ngoài ra van bướm Samwoo khí nén có độ bền cơ học cao, khả năng vận hành ổn định, ít gặp các sự cố ngoài ý muốn trong quá trình sử dụng lâu dài.

Đánh giá ưu điểm và nhược điểm của van bướm samwoo

Để sử dụng van bướm Samwoo đạt được hiệu quả tốt nhất, chúng ta cần biết được những ưu điểm cũng như nhược điểm của dòng van này. Dưới đây là những đánh giá về ưu điểm và nhược điểm của van bướm Samwoo được chúng tôi cập nhật thông qua quá trình sử dụng của các khách hàng đã sử dụng sản phẩm.

Ưu điểm

Van bướm Samwoo có nhiều ưu điểm vượt trội, có thể kể đến như:

• Van được sản xuất với nhiều chất liệu khác nhau như inox, gang, thép,…có thể hoạt động trong nhiều môi trường đường ống khác nhau.
• Được sản xuất trên dây chuyền hiện đại bậc nhất hiện nay, giúp dòng van này có độ bền cao, tuổi thọ sử dụng lâu dài.
• Van có dải kích thước rộng từ DN50 – DN1200 có thể lắp đặt trên mọi đường ống công nghiệp hiện nay.
• Với đa dạng kiểu điều khiển, giúp người sử dụng có thể dễ dàng lựa chọn loại phù hợp với hệ thống.
• Van được thiết kế hoàn thiện rất tốt, mẫu mã đẹp, đa dạng.
• Van có thể lắp đặt vào hệ thống đường ống 1 cách dễ dàng, thuận tiện.
• Van có đa dạng chức năng như đóng, mở dòng chảy, có thể sử dụng như van điều tiết dòng chảy.
• Van bướm Samwoo có giá thành khá rẻ so với các dòng van có cùng chức năng khác trên hệ thống đường ống.

Nhược điểm

Tuy van bướm Samwoo có nhiều ưu điểm vượt trội, nhưng dòng van này vẫn tồn tại 1 số nhược điểm nhất định như:

• Do đĩa van năm ngay bên trong dòng chảy, nên dòng van này có thể gây cản trở dòng chảy, làm giảm tốc độ của dòng chảy khi đi qua van.
• Van bướm là dòng van có thể sử dụng để điều tiết, tuy nhiên đối với các ứng dụng cần độ chính xác cao thì nên sử dụng van bi thay vì van bướm.
• Van bướm không phù hợp sử dụng cho các hệ thống có lưu chất dạng bột như xi măng, bột mì,…

Ứng dụng của van bướm samwoo

Là dòng van có nhiều ưu điểm vượt trội nên van bướm Samwoo được ứng dụng rất nhiều trong cả các hệ thống công nghiệp lẫn các hệ thống dân dụng hiện nay, cụ thể như:

• Ứng dụng trong các hệ thống cung cấp nước sinh hoạt, nước sạch sử dụng cho các khu đô thị, thành phố.
• Ứng dụng trong các hệ thống nước dân dụng, các hệ thống nước trong các tòa nhà, khu dân cư.
• Ứng dụng trong các hệ thống ống dẫn, xử lý nước thải.
• Ứng dụng trong các hệ thống sản xuất thực phẩm đóng gói, đồ uống, nước ngọt, bia rượu.
• Ứng dụng trong các hệ thống khai thác dầu khí, chất đốt.
• Ứng dụng trong các hệ thống thủy điện, nhiệt điện.
• Ứng dụng trong các hệ thống nuôi trồng thủy sinh, hải sản, các hệ thống nước nông nghiệp, chăm nuôi truồng chại.

Van bướm Samwoo Hàn Quốc.

Một số lưu ý khi sử dụng van bướm samwoo

Khi sử dụng van bướm Samwoo cho hệ thống đường ống, cần lưu ý 1 số điểm sau để có thể sử dụng van được hiệu quả tốt nhất, đảm bảo được tuổi thọ cho van.

Lưu ý khi lựa chọn van bướm samwoo

Để lựa chọn van bướm Samwoo sao cho phù hợp với hệ thống đường ống, cần lưu ý 1 số điểm sau:

• Lưu ý kích thước của đường ống và kích thước của van bướm, sao cho phù hợp với nhau.
• Lưu ý cách thức van hoạt động, đáp ứng nhu cầu sử dụng của hệ thống.
• Lưu ý vật liệu của van có phù hợp với môi trường sử dụng van.
• Lưu ý cách thức lắp đặt cửa van, van bướm Samwoo có 3 dạng lắp đặt chính là mặt bích, Wafer vs Lug.

Lưu ý khi lắp đặt van bướm samwoo

Một số lưu ý khi lắp đặt van bướm Samwoo vào hệ thống đường ống:

• Vị trí lắp đặt van cần đảm bảo được không gian cho van hoạt động.
• Khi lắp đặt các bulong và đai ống cần được siết chặt, đảm bảo van được kết nối chắc chắn, không bị rung lắc hay rò rỉ lưu chất trong quá trình sử dụng.
• Đối với dòng van điều khiển điện cần đảm bảo điện năng cấp cho van, nguồn điện phải đáp ứng điện áp như 24V, 220V, 380V.
• Các dòng van điện cần được sử dụng trong môi trường khô ráo, đảm bảo van được kín không bị hấp hơi vào thiết bị truyền động điện
• Đối với dòng van khí nén cần đảm bảo áp suất khí nén từ 3 – 8 bar.

Báo giá van bướm samwoo

Hiện nay công ty Thuận Phát chúng tôi đang là đơn vị phân phối độc quyền các dòng van của thương hiệu Samwoo – Hàn Quốc tại thị trường Việt Nam, đặc biệt là các dòng van bướm Samwoo, van bi, van cổng,…

Các dòng van này được chúng tôi nhập khẩu trực tiếp với đầy đủ các giấy tờ nhừ CO-CQ, Catalog,…Là đơn vị nhập khẩu trực tiếp nến giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi, để nhận được tư vấn từ các chuyên gia hàng đầu và vào giá chính xác nhất cho sản phẩm. Cảm ơn quý khách đã theo dõi bài viết, rất hân hạnh được đồng hành cùng quý khách trong các hệ thống đường ống của quý vị.
