Van bướm gang

Giới thiệu van bướm gang

Van bướm gang Là dòng van bướm được ưu chuộng sử dụng nhất trên thị trường hiện nay, được làm hoàn toàn từ chất liệu gang có độ bền cơ học tốt, khả năng chịu áp suất và nhiệt độ tốt. Các ưu điểm này giúp van bướm gang có thể hoạt động tốt trong mọi môi trường hệ thống đường ống công nghiệp hiện nay.

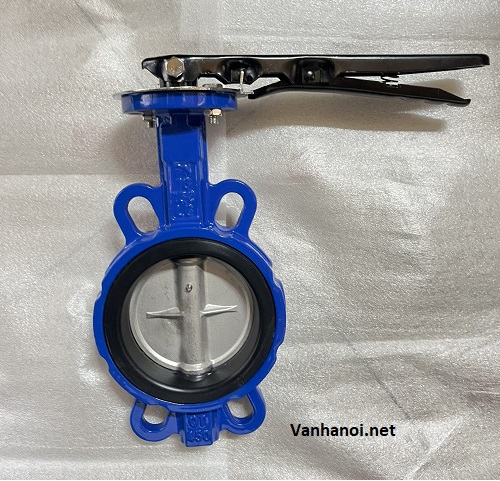

Van bướm gang Samwoo

Ngoài ra, giá cả của dòng van này rẻ hơn so với các dòng van được làm từ inox, thép đây cũng là 1 trong những lợi thế của van bướm gang. Tuy nhiên, gang là chất liệu không được đánh giá cao trong việc chống oxy hóa và chịu ăn mòn từ các chất như axit, bazo nên dòng van này không phù hợp sử dụng trong các môi trường hóa chất, các môi trường có nồng độ ăn mòn cao.

Thông số kỹ thuật

• Dạng van: Van bướm.
• Chất liệu: Gang.
• KÍch thước: DN50 – DN1200.
• Áp suất làm việc: 10kgf/cm2 – 16kmf/cm2.
• Nhiệt độ làm việc: -10 độ C đến 180 độ C.
• Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Mẫu van: Dạng mặt bích, dạng wafer, dạng lug.
• Hãng sản xuất: Samwoo, wonil, AUT, ARV,…
• Bảo hành: 12 tháng kể từ ngày xuất kho.

Chất liệu gang sản xuất van bướm

Gang là một trong những vật liệu được sử dụng phổ biến nhất hiện nay, với thành phần cấu tạo từ 95% là sắt và các hợp chất kim loại khác như cacbon, manga, lưu huỳnh,…Vì vậy gang có tính chất cứng, có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt.

Đặt biệt giá thành của chất liệu này cũng rẻ hơn so với các chất liệu kim loại khác như thép, inox. Điều này giúp gang đang trở thành vật liệu phổ biến và tin tưởng sử dụng trong các ngành công nghiệp hiện đại hiện nay, trong đó bao gồm các ngành công nghiệp đường ống và sản xuất van công nghiệp.

Cấu tạo và cách hoạt động của van bướm gang

Cấu tạo van bướm gang

Hiện nay trên thị trường có rất nhiều các dòng van bướm gang khác nhau, mỗi dòng đều có những đặc điểm riêng biệt. Tuy nhiên về cấu tạo hình thể thì không khác nhau quá nhiều, đều được cấu tạo từ 5 bộ phận chính, đó là:

• Thân van: Là bộ phận bao bọc bên ngoài của van, có dạng hình tròn bao quanh bên ngoài cánh van tạo thành hình thể giống với cánh bướm. Thân van được làm từ chất liệu inox, có các điểm được thiết kế để kết nối với đường ống hệ thống.
• Trục van: Là bộ phận nằm trong chính giữa của cánh ván, có nhiệm vụ kết nối trực tiếp cánh van với bộ điều khiển. Ngoài ra trục van còn có nhiệm vụ cố định cánh van và điều khiển hoạt động của cánh van thông qua bộ điều khiển.
• Cánh van: Là bộ phận chính được thiết kế nằm bên trong dòng chảy của lưu chất trong đường ống. Nhiệm vụ chính của cánh van là điều chính dòng chảy lưu chất, đóng, mở hoặc có thể điều chỉnh lưu lượng của dòng chảy.
• Bộ phận điều khiển: Là thiết bị nằm trên đỉnh của van, có thể là tay gạt, tay quay, hay điều khiển điện, điều khiển khí nén. Mỗi dạng điều điều khiển đều có đặc điểm riêng những chức năng của chúng đều là điều khiển hoạt động của cánh van.
• GIoăng làm kím: Được thiết kế đặt ngay bên trong lòng của thân van, có nhiệm vụ cố định đĩa van và làm kín van trong quá trình van hoạt động trên hệ thống đường ống.

Cấu tạo van bướm gang tay gạt

Nguyên lý hoạt động của van bướm gang

Van bướm gang là dòng van chuyển được sử dụng để đóng mở hoặc điều khiển hoạt động của dòng chảy lưu chất trong hệ thống đường ống. Dòng van này thường được ứng dụng trong các đường ống dẫn, các đường ống trong hệ thống sản xuất công nghiệp hiện nay.

Van bướm gang hoạt động hoàn toàn dựa trên cơ chế xoay đĩa van, khi van ở trạng thái đóng bình thường đĩa van nằm hoàn toàn bên trong lòng van tạo ra ngăn cách dòng chảy lưu chất. Muốn mở van chỉ cần điều khiển đĩa van xoay 1 góc 90 độ, lúc này dòng chảy có thể đi qua van với tốc độ lớn nhất.

Nguyên lý hoạt động của van bướm

Để điều khiển lưu lượng dòng chảy, chỉ cần mở cánh van ở các góc độ nhỏ hơn 90 độ tùy vào nhu cầu điều khiển dòng chảy. Muốn đóng van chỉ cần thực hiện ngược lại với quá trình mở van, đưa đĩa van về lại vị trí ban đầu.

Nói chung cách van bướm hoạt động khá là đơn giản, có thể sử dụng trong nhiều hệ thống đường ống khác nhau, từ các hệ thống nhỏ đến lớn.

Các dòng van bướm gang phổ biến trên thị trường hiện nay

Hiện nay trên thị trường có rất nhiều các dòng van bướm gang khác nhau, tuy nhiên trong bài việt này chúng tôi sẽ nhắc đến 4 dòng van được sử dụng phổ biến nhất trên thị trường.

Van bướm gang tay gạt

Van bướm gang tay gạt là 1 thiết bị cơ học, sử dụng cơ chế tác động lực cơ học tên bộ phận tay gạt để điều khiển hoạt động đóng, mở của đĩa van. Cụ thể khi tác động lực lên bộ phận tay gạt ( Đa tay gạt sang trái hoặc phải ) lúc này trục van sẽ xoay cùng chiều với tay gạt và khiến đĩa van đóng hoặc mở.

Van bướm gang điều khiển tay gạt

Thiết kế tay gạt này rất được ưu chuộng sử dụng trong các đường ống đơn lẻ , các đường ống nhỏ có áp lực dòng chảy không quá lớn.

Van bướm gang tay quay

Đây là dạng van bướm gang sửa dụng tay quay vô lăng và các chuyển động bánh răng để điều khiển hoạt động đóng mở của van. Khi quay vô lăng theo chiều cùng chiều với kim đồng hồ, các bánh răng bên trong hộp số sẽ quay theo và tác động lực lên trục van để điều khiển cánh van mở, để đóng van cần quay vô lăng theo chiều ngược lại.

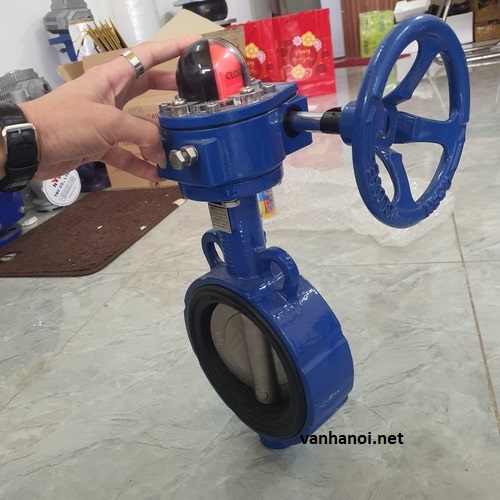

Van bướm gang tay quay

Đây là thiết kế bù đắp cho các nhược điểm của dòng van tay gạt, với thiết kế các bánh răng trợ lực giúp cho việc mở và đóng van được thực hiện nhẹ nhàng hơn.

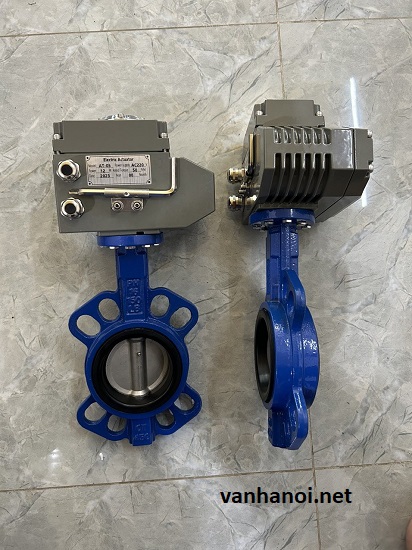

Van bướm gang điều khiển điện

Van bướm gang điều khiển điện là dòng van hiện đại có khả năng tự động đóng, mở van mà không cần đến sự tác động lực cơ học từ người sử dụng. Với thiết kế bộ truyền động điện 24V hoặc 220V trên đỉnh van, giúp chuyển đổi điện năng thành cơ năng để điều khiển hoạt động của van.

Van bướm gang điều khiển điện là thiết bị tiên tiến hiện đại, mang lại hiệu quả cao trong quá trình vận hành hệ thống. Với khả năng điều khiển từ xa giúp tiết kiệm nhân công cho quá trình vận hành, ngoài ra có thể tích hợp điều khiển hoạt động của nhiều van cùng lúc mà không tốn quá nhiều công sức.

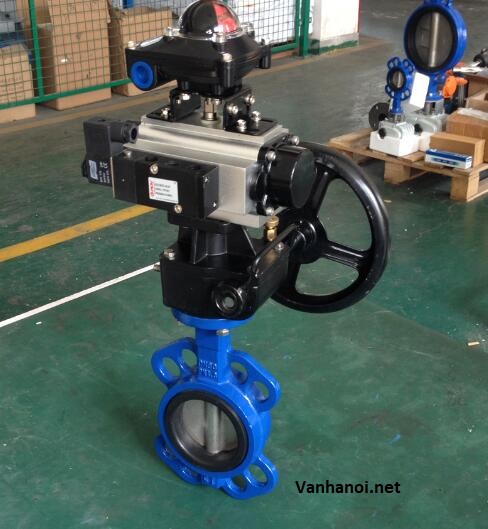

Van bướm gang điều khiển khí nén

Là một trong những dòng van tự động hóa, tuy nhiên khác với van điều khiển điện van bướm gang điều khiển khí nén lại sử dụng áp suất khí nén để điều khiển hoạt động đóng mở của van. Dạng van này đem lại khả năng đóng mở nhanh chóng, an toàn, không sợ các trường hợp chập cháy, hay mất điện khiến van không thể hoạt động.

Ứng dụng của van bướm gang

Nhờ vào những đặc điểm vượt trội của chất liệu gang, đi kèm với đó là những tính năng đa dạng của từng dòng. Đã giúp van bướm gang luôn là sự lựa chọn tối ưu trong các hệ thống đường ống công nghiệp hiện nay, dòng van này không chỉ phù hợp khi sử dụng trong các hệ thống đường ống dân dụng thông thường mà chúng còn có thể hoạt động tốt trong các hệ thống sản xuất công nghiệp.

• Van bướm gang được sử dụng trong các hệ thống đường ống dẫn nước, các hệ thống cung cấp nước sạch, nước sinh hoạt trong thành phố, khu đô thị,…
• Van bướm gang được sử dụng trong các hệ thống đường ống dẫn, các hệ thống xử lý nước thải.
• Van bướm gang được sử dụng trong các hệ thống điều hòa trung tâm, hệ thống HVAC nhằm mục đích điều khiển dòng chảy lưu chất trong hệ thống.
• Van được sử dụng trong các nhà máy chế biến, sản xuất thực phẩm, đồ uống,..
• Van bướm gang được sử dụng trong các hệ thống khai thác tự nhiên, các hệ thống khai thác khí đốt, dầu khí,…
• Van được sử dụng trong các hệ thống phòng cháy chữa cháy,…

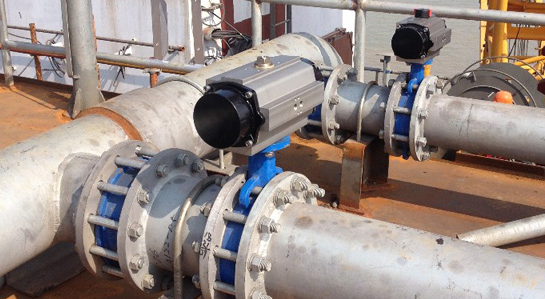

Ứng dụng van bướm gang điều khiển khí nén

Ưu điểm và nhược điểm của van bướm gang

Là dòng van được ưu chuộng sử dụng, tất nhiên van bướm gang sẽ có nhiều ưu điểm vượt trội nhưng đi kèm với những ưu điểm đó cũng là 1 số những hạn chế nhất định của dòng van này.

Ưu điểm

• Van bướm gang có thiết kế nhỏ gọn, trong lượng của dòng van này nhẹ hơn nhiều so với các dòng van khác như van bi, van cổng, van cầu.
• Van được làm từ chất liệu gang cao cấp, có độ bền cơ học cao, khả năng chịu áp suất và nhiệt độ tốt.
• Van có thể sử dụng trong nhiều dạng môi trường đường ống khác nhau.
• Van được thiết kế với kiểu kết nối mặt bích thịnh hành hiện nay, có thể kết nối mới mọi hệ thống đường ống.
• Phương thức hoạt động của van đơn giản, thao tác đóng mở van nhanh chóng, gọn gàng.
• Giá thành của van bướm gang cũng là 1 lợi thế, dòng van này có giá thành rẻ hơn nhiều so với các dòng van khác như van bi, van cổng, van cầu.

Nhược điểm

• Van bướm gang không được đánh giá quá cao trong khả năng điều tiết lưu lượng dòng chảy.
• Đĩa van nằm trong lòng của dòng chảy, có thể gây ra cản trở cho dòng chảy lưu chất trong đường ống.

Một số lưu ý khi lựa chọn van bướm gang

Van bướm gang có đa dạng kiểu dáng và dạng van trên thị trường, mỗi dạng van có thể phù hợp với từng môi trường đường ống khác nhau. Làm sao để biết dòng van nào phù hợp với hệ thống của mình, dưới đây là 1 số tiêu chí trong quá trình lựa chọn van bướm gang, để đảm bảo có thể lựa chọn sản phẩm phù hợp nhất với hệ thống.

• Lựa chọn van có kích thước phù hợp với hệ thống đường ống.
• Lựa chọn theo nhu cầu sử dụng và phương thức vận hành của hệ thống đường ống.
• Lựa chọn theo phương thức kết nối của hệ thống.
• Lựa chọn theo hướng dẫn của nhà phân phối.

Quý khách hàng quan tâm đến sản phẩm hay còn có thắc mắc gì về sản phẩm có thể liên hệ với chúng tôi để được giải đáp sớm nhất có thể. Xin cảm ơn đã theo dõi bài viết.
