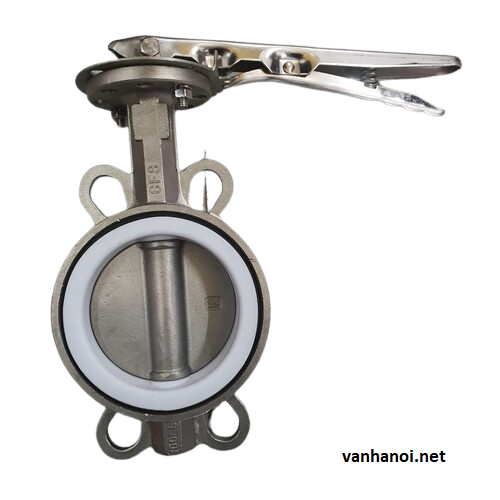

Van bướm inox tay gạt

Giới thiệu van bướm inox tay gạt

Van bướm inox tay gạt là dòng sản phẩm đang được sử dụng rất phổ biến hiện nay, dòng van này chuyên được sử dụng để điều khiển lưu lượng dòng chảy lưu chất trong hệ thống đường ống. Chúng hoạt động dựa vào việc mở cánh van từ góc 0 độ đến góc 90 độ cho lưu chất dòng chảy đi qua.

Van được thiết kế tay gạt để điều khiển hoạt động của cánh van, thiết kế này giúp van có thể điều khiển dễ dàng, gọn nhẹ và đặc biết rất thuận tiện cho quá trình lắp đặt. Ngoài ra giá thành của dòng van bướm này tương đối rẻ, rất phù hợp sử dụng trong các hệ thống nhỏ lẻ, các hệ thống không yêu cầu quá cao về khả năng vận hành van.

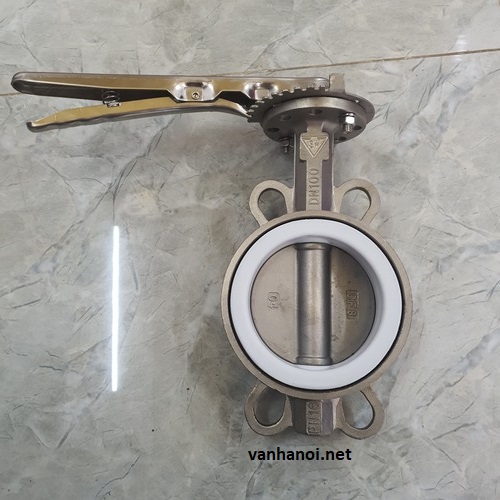

Van bướm inox 304 tay gạt

Van bướm inox tay gạt được sản xuất bằng chất liệu inox 304, 316. Có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt, đặc biệt chất liệu inox giúp van có thể hoạt động tốt trong các môi trường có nồng độ oxi hóa cao, môi trường lưu chất ăn mòn như axit, bazơ, muối, kiềm,…

Hiện nay dòng van này đang được công ty chúng tôi nhập khẩu và phân phối trực tiếp tại thị trường Việt Nam với đầy đủ các chủng loại, kích thước.

Thông tin chi tiết van bướm inox tay gạt

Thông số kỹ thuật

• Kích thước: Dn50, DN65, DN80,…DN300.
• Chất liệu van: Inox 304, inox 316.
• Chất liệu gioăng: PTFE ( Teflon ) .
• Nhiệt độ làm việc: -10 đến 200 độ C.
• Áp suất làm việc: PN10, PN16 – PN40.
• Dạng điều khiển: Điều khiển tay gạt.
• Dạng kết nối: Kết nối mặt bích.
• Hãng sản xuất: Samwoo, AUT, ARV,…
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc.
• Bảo hành: 12 Tháng, kể từ ngày xuất kho.
• Trình trạng hàng: Còn hàng.

Cấu tạo

Van bướm inox tay gạt được cấu tạo từ nhiều bộ phận khác nhau như: thân van, trục van, đĩa van, gioăng làm kín, tay gạt. Chi tiết từng bộ phận như sau:

Cấu tạo van bướm inox tay gạt

• Thân van: Thân van là bộ phận có thiết kế hình tròn bao bạc bên ngoài các bộ phận khác như gioăng làm kín, đĩa van, trục van. Thân van được đúng nguyên khối từ vật liệu inox, có các điểm kết nối với đường ống hệ thống.
• Trục van: Là bộ phận nằm bên trong thân van, có dạng trục đặc kết nối trực tiếp với cánh van và tay gạt. Trục van có nhiệm vụ chính là điều khiển hoạt động của cánh van.
• Cánh van: Có dạng hình tròn, dẹp và mỏng nằm bên trong thân van và được kết nối trực tiếp với trục van. Cánh van có nhiệm vụ như 1 cánh cửa có thể đóng và mở cho lưu chất đường ống đi qua van.
• Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi tốt, gioăng nằm ở giữa thân van và cánh van. Có nhiệm vụ làm kín và nâng đỡ đĩa van.
• Tay gạt: Là bộ phận nằm trên đỉnh của thân van, đây được xem là bộ phận điều khiển của van khi bộ phận này có thể điều khiển hoạt động đóng mở của cánh van.

Nguyên lý hoạt động

Van bướm inox tay gạt có có chế hoạt động khá đơn giản, cơ chế hoạt động của dòng van này hoàn toàn dựa vào sự di chuyển đóng mở của đĩa van. Cụ thể như:

Khi van đang ở trạng thái đóng, đĩa van nằm hoàn toàn ở trong thân van ( tức vuông góc với dòng chảy lưu chất ). Lúc này người sử dụng tác động lực lên tay gạt và khiến tay gạt quay 1 góc 90 độ di chuyển cùng chiều với chiều của đường ống.

Sự di chuyển của tay gạt sẽ khiến trục van di chuyển, cánh van được kết nối trực tiếp với trục van cũng di chuyển 1 góc 90 độ theo tay gạt. Lúc này đĩa van đã nằm cùng chiều với dòng chảy và van mở hoàn toàn cho dòng chảy lưu chất đi qua.

Muốn đóng van chúng ta chỉ cần đưa tay gạt đi ngược lại với chiều mở van ( Về vị trí ban đầu ). Khi đóng van cánh van sẽ nằm hoàn toàn trong thân van, ngăn chặn dòng chảy lưu chất đi qua van.

Ứng dụng

Van bướm inox tay gạt được sử dụng khá phổ biến hiện nay, bởi giá cả, tính đa dụng, hoạt động tốt trong nhiều môi trường khắc nghiệt đặc biệt thiết kế của dòng van này khá nhỏ gọn, rất thuận tiện. Cụ thể dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống như:

• Ứng dụng trong các hệ thống PCCC.
• Ứng dụng trong các hệ thống sản xuất thực phẩm, đồ uống, nước ngọt.
• Ứng dụng trong các hệ thống hóa sinh, sản xuất thuốc thực vật, thuốc sâu, diệt cỏ.
• Ứng dụng trong các hệ thống y tế, sản xuất thuốc men.
• Ứng dụng trong các hệ thống hóa chất, sản xuất nước hoa, mỹ phẩm, sơn nước.
• Ứng dụng trong các hệ thống nước sạch, nước sinh hoạt.

Ngoài các ứng dụng trên, van bướm inox tay gạt cũng rất được ưu chuộng sử dụng trong các ứng dụng dân sinh như hệ thống nước gia đình, chuồng trại, ao hồ,…

Tại sao nên sử dụng van bướm inox tay gạt

Là dòng sản phẩm rất được ưu chuộng sử dụng, tuy nhiên tại sao chúng lại được ưu chuộng sử dụng như vậy. Dưới đây là 1 số lý do nên sử dụng van bướm inox tay gạt cho hệ thống đường ống của bạn.

• Van bướm inox tay gạt có thể giúp điều khiển dòng chảy lưu chất, đóng, mở hoặc điều tiết lưu lượng dòng chảy lưu chất trong hệ thống đường ống.
• Van được làm từ các chất liệu inox có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ rất tốt.
• Van bướm inox tay gạt là sự lựa chọn tối ưu cho các hệ thống đường ống trong môi trường có nồng độ muối cao, muôi trường hóa chất như axit, bazơ, muối.
• Van có thiết kế nhỏ gọn, rất thuận tiện cho việc lắp đặt và không tốn không gian hoạt động.
• Van có giá thành rẻ hơn so với các dòng van khác có cùng chức năng.

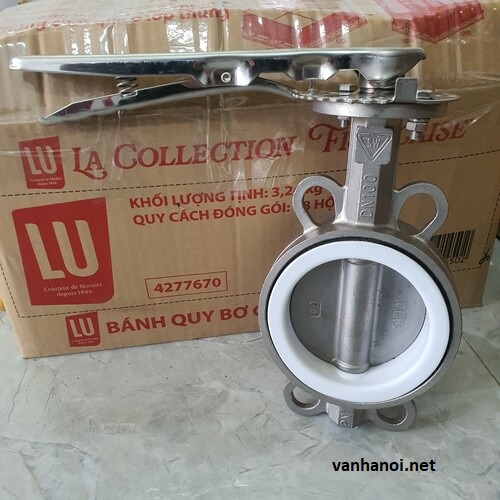

Van bướm inox điều khiển tay gạt.

Địa điểm cung cấp van bướm inox tay gạt

Các dòng van bướm inox tay gạt đang được Công ty chúng tôi phân phối trên toàn quốc với giá cả cạnh tranh nhất thị trường. Các dòng van này đều được chúng tôi nhập khẩu trực tiếp từ các hãng sản xuất hàng đầu thế giới hiện nay, có thể đảm bảo được chất lượng, bảo hành lên tới 12 tháng, 1 đổi 1 trong vòng 1 năm nếu xảy ra lỗi do nhà sản xuất.

Quý khách hàng quan tâm đến sản phẩm có thể liên hệ trực tiếp đến chúng tôi, để nhận được tư vấn và báo giá chính xác nhất cho từng sản phẩm ở thời điểm hiện tại.

Một số dòng van bướm khác mà chúng tôi đang cung cấp

Ngoài các dòng van bướm inox tay gạt hiện nay công ty chúng tôi vẫn đang cung cấp 1 số dòng van bướm khác nhằm mục đích đáp ứng hết nhu cầu sử dụng của các hệ thống công nghiệp hiện nay.

Van bướm inox tay quay

Van bướm inox tay quay là dòng van sử dụng hộp số tay quay để điều khiển hoạt động của van, thiết bị hộp số này giúp người điều khiển có thể đóng mở van dễ dàng hơn, đặc biệt phù hợp sử dụng đối với các dòng van có kích cỡ lớn từ DN150 trở lên.

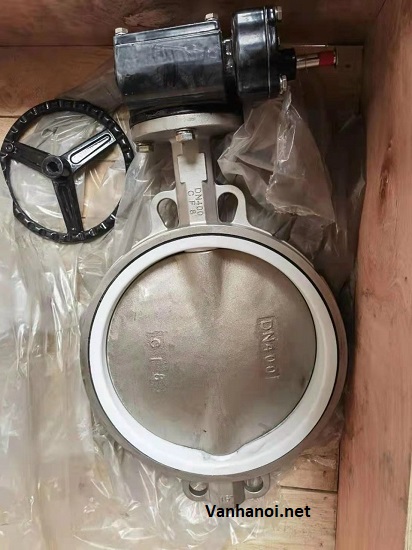

Van bướm inox điều khiển tay quay.

Van bướm inox điều khiển điện

Đây là dòng van có khả năng điều khiển tự động bằng điện năng, dòng van này là sự kết hợp giữa van bướm inox và thiết bị truyền động điện. Van sử dụng điện áp đa dụng như 24V, 220V, 380V để hoạt động, khi được cấp điện năng van sẽ chuyển đổi điện năng thành chuyển động xoay từ đó điều khiển hoạt động đóng mở của van.

Van bướm inox 304 điều khiển điện

Đặc biệt dòng van này có khả năng tự động ngắt hành trình khi đã thực hiện xong chu trình đóng hoặc mở, giúp van không bị om điện đảm bảo được tuổi thọ sử dụng.

Van bướm inox điều khiển khí nén

Cũng là 1 dòng van điều khiển tự động, van bướm inox điều khiển khí nén có thể chuyển đổi áp lực khí nén thành động năng từ đó điều khiển hoạt động của cánh van nhờ vào thiết kế 2 piston bên trong bộ truyền động. Dòng van này có khả năng đóng mở nhanh chóng chỉ mất từ 1 – 2 giây cho 1 chu trình, rất phù hợp sử dụng đối với các hệ thống ưu cầu kiểm soát lưu lượng dòng chảy đi qua.

Van bướm inox điều khiển khí nén

Hiện dòng van này đang được chúng tôi phân phối trên thị trường với rất nhiều các mẫu mã khác nhau như:

• Van bướm inox điều khiển khí nén tác động đơn
• Van bướm inox điều khiển khí nén tác động kép
• Van bướm inox điều khiển khí nén tuyến tính
• Van bướm inox điều khiển khí nén Samwoo
• Van bướm inox điều khiển khí nén Geko
• Van bướm inox điều khiển khí nén Haitima

Tìm hiểu thêm: van bướm inox tay quay
