Van bi 2 ngã

I. Van bi 2 ngã là gì?

Van bi 2 ngã là dòng van có thiết kế thân và bi van cho phép dòng chảy di chuyển qua van theo cùng 1 chiều đường thẳng, đây là dòng van bi được sử dụng phổ biến nhất hiện nay. Dòng van này thường được sử dụng để đóng hoặc mở cho lưu chất lưu thông đường ống hệ thống hoặc cũng có thể dùng để điều tiết lưu lượng dòng chảy.

Van bi 2 ngã được sản xuất từ nhiều chất liệu khác nhau như gang, inox, thép, đồng, nhựa có thể sử dụng trong nhiều môi trường lưu chất khác nhau. Đặc biệt dòng van này có thiết kế đĩa van hình cầu giúp giảm áp lực của dòng chảy có thể tác động lên đĩa van trong quá trình van đóng, hoặc các hiện tượng búa nước có thể xảy ra trong đường ống hệ thống.

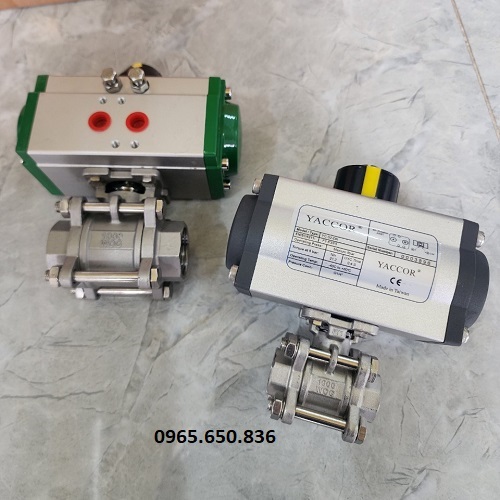

Van bi 2 ngã điều khiển khí nén.

Van bi 2 ngã hay còn được gọi 2 - way ball valve có nhiều dạng điều khiển khác nhau từ các dạng điều khiển phổ thông như tay gạt, tay quay đến các dạng điều khiển tự động hiện đại như điều khiển điện và điều khiển khí nén. Những điều trên giúp dòng van này trở thành sự lựa chọn không thể thiếu đối với các hệ thống đường ống hiện nay.

1.1. Thông số kỹ thuật van bi 2 ngã

• Kích thước: DN15 đến DN600.
• Chất liệu thân van: Inox, gang, thép, đồng, nhựa.
• Chất liệu bi van: Inox 304, 316.
• Gioăng làm kín: PTFE, EPDM, Teflon,...
• Dạng van: Van 2 ngã.
• Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng kết nối: Kết nối ren, kết nối mặt bích, hàn, Clamp.
• Điện áp sử dụng: 24V, 220V, 380V.
• Khí nén sử dụng: 3bar - 8bar.
• Áp suất làm việc: PN10 đến PN40.
• Nhiệt độ làm việc: -20 độ C đến 400 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, khí, hơi, dầu mỏ, hóa chất.
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, EU, G7.
• Bảo hành: 12 tháng.

1.2. Hình ảnh thực tế van bi 2 ngã

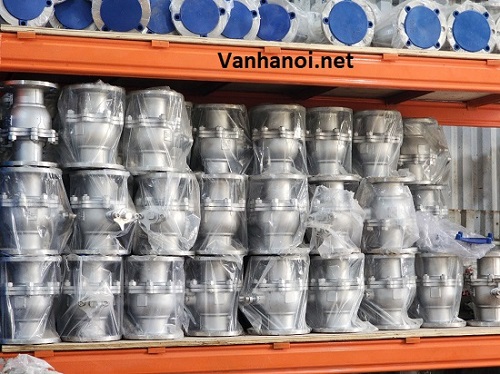

Hình ảnh van bi inox 2 ngã.

II. Cấu tạo và cách thức van bi 2 ngã hoạt động

2.1. Cấu tạo van bi 2 ngã

Van bi 2 ngã được cấu tạo từ 5 bộ phận chính là thân van, trục van, đĩa van, gioăng làm kín và bộ phận điều khiển. Các bộ phận của van được kết nối với nhau 1 cách hoàn trình qua thân van bằng các bulong và đai ốc. Chi tiết từng bộ phận của van như sau:

• Thân van: Được làm từ các chất liệu như inox, gang, thép, đồng và nhựa. Thân van có nhiệm vụ kết nối các bộ phận khác và được thiết kế ren hoặc mặt bích để kết nối với đường ống hệ thống.
• Trục van: Là bộ phận điều khiển hoạt động của bi van, trục van có dạng hình trục được đục nguyên khối từ các chất liệu có độ cứng cao như inox , thép WCB.
• Bi van: Có dạng hình cầu đặc được đục lỗ xuyên tâm bằng với kích thước đường ống, được ví như cánh cửa có thể mở hoặc đóng ngăn chặn dòng chảy di chuyển qua van.
• Gioăng làm kín: Có nhiệm vụ đảm bảo độ kín của van khi bi van đóng, tránh hiện tượng rò rỉ lưu chất. Gioăng được bao bọc bên ngoài bi van và làm từ các chất liệu có độ đàn hồi cao.
• Bộ phận điều khiển: Van bi 2 ngã có nhiều dạng điều khiển khác nhau, mỗi dạng điều có những điểm riêng biệt, cần lưu ý để lựa chọn dạng điều khiển phù hợp với nhu cầu sử dụng.

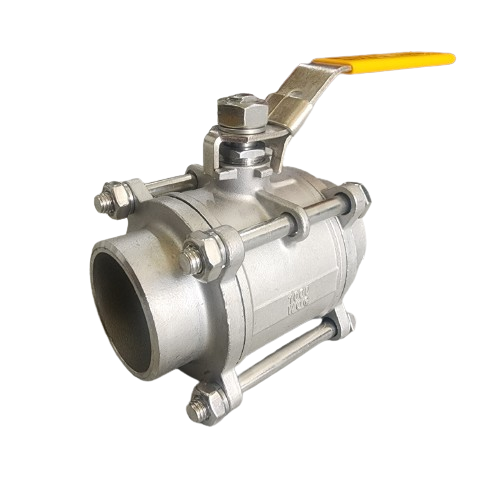

Cấu tạo van bi 2 ngã.

2.2. Nguyên lý hoạt động của van bi 2 ngã

Van bi 2 ngã có nguyên lý hoạt động hoàn toàn dựa vào chuyển động từ góc 0 độ đến 90 độ của bi van và ngược lại. Cụ thể, khi tác động vào bộ phận điều khiển, sẽ khiến trục van di chuyển và xoay, bi van được gắn liền với trục van sẽ di chuyển theo. Khi di chuyển từ góc 0 độ đến 90 độ lúc này lỗ trên bi van sẽ nằm cùng chiều với dòng chảy với cho phép dòng chảy đi qua với lưu lượng lớn nhất.

Muốn đóng van chri cần thực hiện tác động người lại với quá trình đóng, khi bi van trỏ về góc 0 độ tức lỗ trên bi van sẽ nằm vuông góc với dòng chảy. Có thể điều tiết lưu lượng dòng chảy bằng cách mở bi van ở nhiều góc độ khác nhau từ góc 1 độ đến góc 89 độ.

III. Đánh giá ưu điểm và nhược điểm của van bi 2 ngã

3.1. Ưu điểm vượt trội của van bi 2 ngã

Van bi 2 ngã có nhiều ưu điểm vượt trội so với các dòng van khác có cùng chức năng trên thị trường như:

• Van có thiết kế đĩa van hình cầu, giúp giảm áp lực của dòng chảy tác động lên đĩa van và giảm các hiện tượng búa nước xảy ra trong đường ống.
• Van được sản xuất từ nhiều chất liệu khác nhau, phù hợp sử dụng trong mọi môi trường hệ thống đường ống hiện nay.
• Van có dãi kích thước rộng từ DN15 đến DN600 phù hợp lắp đặt trên mọi kích thước đường ống tương ứng.
• Với đa dạng kiểu điều khiển khác nhau, giúp người sử dụng có thể dễ dàng lựa chọn dạng điều khiển phù hợp với nhu cầu sử dụng.
• Dạng kết nối ren và mặt bích đa dụng, rất dễ dàng lắp đặt và tháo rời khi bảo trì và bảo dưỡng van.
• Van khả năng đóng hoặc mở dòng chảy, van còn có thể điều tiết lưu lượng dòng chảy.
• Dạng điều khiển điện và điều khiển khí nén hiện đại, giúp hệ thống có thể điều khiển hoạt động từ xa, có thể giảm chi phí vận hành và nhân công.
• Van được nhập khẩu chính hãng có đầy đủ giấy từ như CO - CQ, Catalog, VAT, Bill of lading.

3.2. Một số hạn chế của van bi 2 ngã

Tuy có nhiều ưu điểm vượt trội kể trên, nhưng dòng van này vẫn tồn tại 1 số hạn chế nhất định như:

• Van có trọng lượng năng hơn nhiều so vơi các dòng van có cùng chức năng khác trên thị trường.
• Tuy có thể sử dụng để điều tiết lưu lượng dòng chảy, nhưng đối với các hệ thống yêu cầu độ chính xác cao nên sử dụng van cầu thay vi van bi để điều tiết lưu lượng.

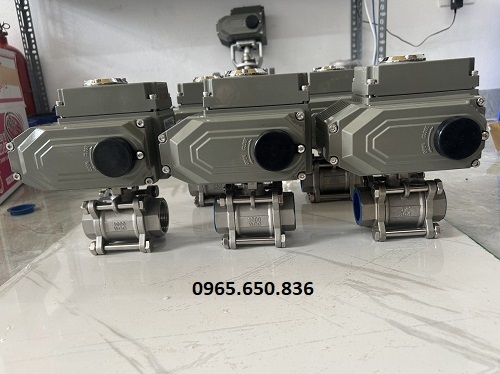

Van bi 2 ngã điều khiển điện.

IV. Ứng dụng của van bi 2 ngã

Van bi 2 ngã được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay, chúng ta có thể bắt gặp dòng van này ở bất kỳ hệ thống nào từ các hệ thống dân dụng đến các hệ thống sản xuất công nghiệp hiện đại bậc nhất hiện nay.

• Ứng dụng trong các hệ thống đường ống dân dụng, các hệ thống nước gia đình, tưới tiêu sân, vườn.
• Ứng dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị.
• Ứng dụng trong các hệ thống xử lý nước thải, nước thải đô thị, nước thải công nghiệp sản xuất.
• Ứng dụng trong các hệ thống sản xuất công nghiệp, sản xuất giấy, bao bì, thực phẩm,...
• Ứng dụng trong các hệ thống sản xuất y tế, thuốc men, thực phẩm chức năng, mỹ phẩm.
• Ứng dụng trong các hệ thống sản xuất oto, hệ thống đóng và vận hành tàu thủy.

Ứng dụng van bi 2 ngã tay gạt.

V. Phân loại các dòng van bi 2 ngã trên thị trường hiện nay

5.1. Phân loại theo vật liệu sản xuất:

• Van bi gang 2 ngã
• Van bi inox 2 ngã
• Van bi thép 2 ngã
• Van bi đồng 2 ngã
• Van bi nhựa 2 ngã
• Van bi vi sinh 2 ngã

5.2. Phân loại theo dạng điều khiễn van

• Van bi 2 ngã tay gạt
• Van bi 2 ngã tay quay
• Van bi 2 ngã điều khiển điện
• Van bi 2 ngã điều khiển khí nén

5.3. Phan loại theo thiết kế thân van

• Van bi 2 ngã 1 mảnh
• van bi 2 ngã 2 mảnh
• Van bi 2 ngã 3 mảnh
• Van bi ren 2 ngã
• Van bi mặt bích 2 ngã

5.4. Phân loại theo xuất xứ van

• Van bi 2 ngã Hàn Quốc
• Van bi 2 ngã Trung Quốc
• Van bi 2 ngã Đài Loan
• Van bi 2 ngã Nhật Bản
• Van bi 2 ngã Thổ Nhĩ Kỳ
• Van bi 2 ngã Italia

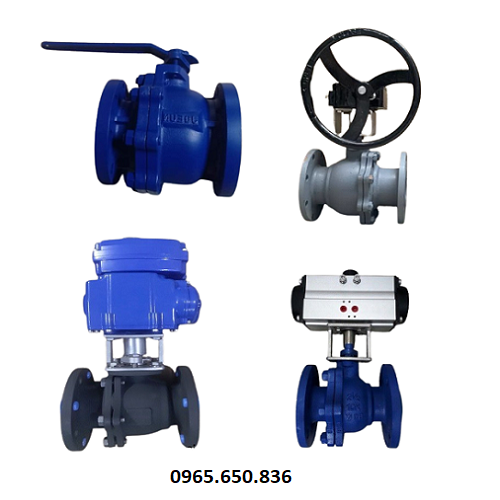

Van bi 2 ngã điều khiển tay gạt, tay quay, điện, khí nén.

VI. Đơn vị cung cấp van bi 2 ngã chính hãng - giá tốt

Quý khách hàng đang quan tâm sản phẩm và chưa biết đơn vị nào cung cấp các dòng van bi 2 ngã chính hãng mà giá cả tốt, thì hãy liên hệ ngay với Thuận Phát Valve chúng tôi. Chúng tôi là đơn vị chuyên cung cấp các dòng van công nghiệp nói chung và các dòng van bi 2 ngã nói riêng hang đầu thị trường hiện nay.

Các dòng sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các hãng sản xuất hàng đầu thị trường hiện nay với đầy đủ các giấy tờ như CO - CQ, Catalog, Bill of lading, VAT,...Là đơn vị cung cấp các dòng van công nghiệp hàng đầu hiện nay, chúng tôi luôn hướng đến trải nghiệm sử dụng của khách hàng, nên chúng tôi luôn nói không với hàng giả, hàng nhái, hàng kém chất lượng chính vì vậy mà chúng tôi đã nhận được sự ưu đãi hợp tác cùng với rất nhiều các hệ thống đường ống trong và ngoài nước.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn chi tiết của sản phẩm từ các chuyên gia hàng đầu và báo giá chính xác nhất cho sản phẩm. Chân thành cảm ơn quý vị đã theo dõi bài viết, rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong thời gian gần nhất.

Tìm hiểu thêm: Van bi nối hàn.
