Van bướm nhựa tay quay

Van bướm nhựa tay quay là gì?

Van bướm nhựa tay quay là dòng van bướm được làm từ các chất liệu nhựa PVC, UPVC, CPVC, PPH. Các chất liệu nhựa này đều có độ bền cơ học tốt, khả năng chống oxy hóa và ăn mòn từ các chất hóa học như axit, bazo, muối, kiềm,…

Van bướm nhựa là dòng van được sử dụng rất phổ biến hiện nay, nhờ vào khả năng điều khiển dòng chảy lưu chất trong hệ thống đường ống 1 cách vượt trội. Dòng van này có khả năng đóng, mở cho dòng chảy lưu chất đi qua van, hoặc mở cánh van theo nhiều góc độ khác nhau để điều tiết lưu lượng dòng chảy.

Sử dụng hộp số tay quay với cách bánh răng trợ lực để điều khiển hoạt động của van. Van bướm nhựa tay quay có khả năng điều khiển dễ dàng, hộp số tay quay giúp người sử dụng có thể nhẹ nhàng điều khiển đóng, mở của van mà không tốn quá nhiều sức lực.

Các chất liệu nhựa sản xuất van bướm

Van bướm nhựa tay quay được sản xuất bằng nhiều chất liệu nhựa khác nhau, mỗi dạng chất liệu đều có những đặc điểm riêng phù hợp sử dụng trong những môi trường hệ thống khác nhau. Có 4 dạng chất liệu nhựa phổ biến được sử dụng để sản xuất van là, nhựa PVC, UPVC, CPVC, PPH.

Nhựa PVC

Đây là loại nhựa được tạo thành từ monome vinyl clorua (C2H3Cl), đây là loại nhựa thông dụng nhất hiện nay. Nhựa PVC có khả năng chống tác động từ hóa chất, sử dụng tốt trong các môi trường hệ thống khắc nghiệt.

Nhựa UPVC

Đây là loại nhựa không được thêm các chất phụ gia làm dẻo, mềm trong quá trình sản xuất, nhựa UPVC có độ bền kém hơn so với dòng nhựa PVC. Tuy nhiên dòng nhựa này có độ cứng ổn định hơn, khó bị biến dạng, nên rất được ưu chuộng sử dụng để sản xuất đường ống hay các thiết bị công nghiệp đường ống.

Nhựa CPVC

Đây là loại nhựa chịu nhiệt, chống cháy,…Loại nhựa này được sản xuất để sử dụng trong các ứng dụng nhiệt độ cao, nhựa CPVC có khả năng chống oxy hóa và ăn mòn tốt hơn 2 dòng nhựa kể trên.

Nhựa PPH

Nhựa PPH là dòng nhựa đặc trưng có màu trắng, dòng nhựa có khả năng chịu nhiệt độ tốt, nhiệt độ tối đa có thể chịu lên tới 100 độ C. Ngoài ra dòng nhựa này có độ giãn nở khá thấp nến ít bị biến dạng trong quá trình sử dụng ở nhiệt độ cao.

Thông số kỹ thuật van bướm nhựa tay quay

• Kích thước: DN50 – DN350.
• Chất liệu van: PVC, UPVC, CPVC, PPH.
• Dạng điều khiển: Hộp số tay quay.
• Môi trường sử dụng: Nước, nước thải, hóa chất, khí, hơi.
• Áp xuất: PN10.
• Nhiệt độ: 0 độ C - 100 độ C.
• Đơn vị cung cấp: Công ty TNHH vật tư công nghiệp Thuận Phát.
• Bảo hành: 12 tháng.
• Tình trạng: Có sẵn tại kho.

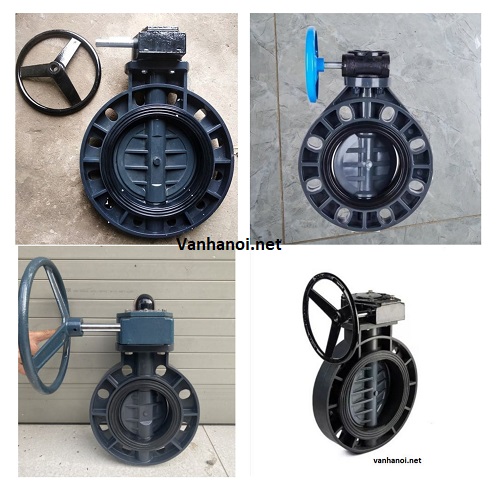

Hình ảnh van bướm tay quay nhựa

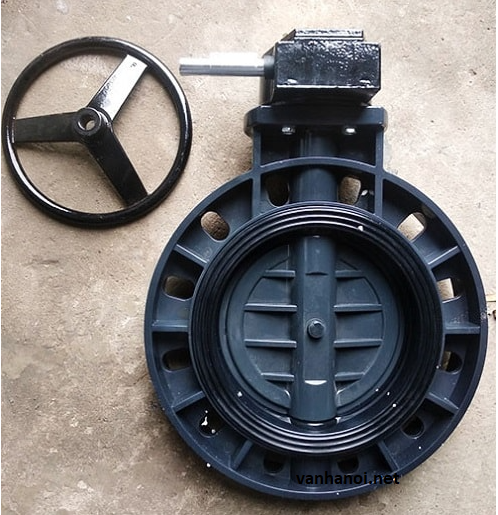

Hình ảnh thực tế của van bướm nhựa tay quay tại tổng kho Thuận Phát Valve.

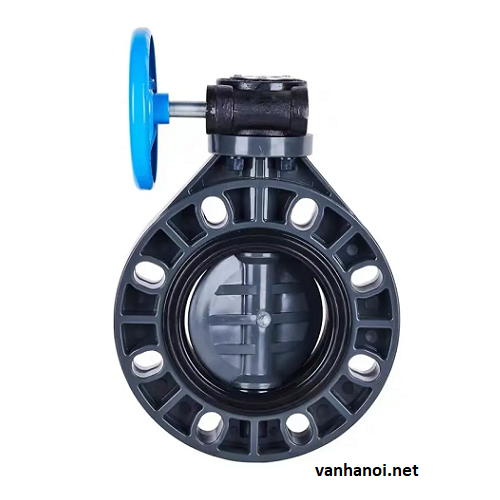

Van bướm nhựa điều khiển tay quay.

Cấu tạo và cách van bướm nhựa tay quay hoạt động

Cấu tạo

Cấu tạo của van bướm nhựa tay quay cũng tương tự như các dòng van bướm khác trên thị trường, dòng van này được cấu tạo từ 5 bộ phận chính. Các bộ phận được liên kết với nhau bằng bulong và đai ốc để tạo thành 1 thể thống nhất.

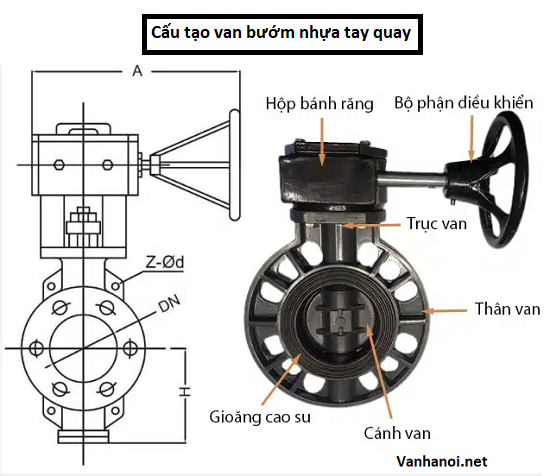

Chi tiết cấu tạo van bướm nhựa tay quay.

• Thân van: Được làm từ các chất liệu nhựa PVC, UPVC, CPVC, PPh. Thân van có dạng hình trọng dẹp và rỗng bao bọc bên ngoài gioăng làm kín và đĩa van, ngoài ra thân van còn có nhiệm vụ kết nối với đường ống hệ thống.
• Trục van: Được làm từ các chất có độ cứng cao, bởi trục van là bộ phận chịu tác động chính của dòng chảy lưu chất. Trục van có nhiệm vụ điều khiển hoạt động của đĩa van.
• Đĩa van: là bộ phận nằm bên trong dòng chảy lưu chất trong hệ thống đường ống, đĩa van có dạng hình trọng dẹp, có khả năng mở hoặc đóng kín ngăn chặn dòng chảy lưu chất đi qua van.
• Gioăng làm kín: Được làm từ các chất liệu cao su có độ đàn hồi tốt, gioăng có nhiệm vụ làm kín khi đĩa van đóng, đặc biệt bộ phận này giúp nâng đỡ hoạt động của đĩa van.
• Bộ Phận điều khiển ( hộp số tay quay ): Là bộ phận điều khiển hoạt động của van. Hộp số tay quay với các bánh răng trợ lực giúp gia tăng khả năng điều khiển của van, giúp người sử dụng có thể điều khiển van dễ dàng hơn.

Cách van bướm nhựa tay quay hoạt động

Khi van bướm nhựa tay quay ở trạng thái đòng, kim chỉ trạng thái trên hộp số ở điểm OFF. Muốn mở van chúng ta chỉ cần quay tay quay theo chiều kim đồng hồ, lúc này các bánh răng trợ lực ở trong hộp số cùng chuyển động và tác động lên trục van khiến đĩa van di chuyển theo.

Đến khi kim chỉ trạng thái di chuyển đến điểm ON, lúc này van đã mở hoàn toàn tức tạo thành góc 90 độ với thân van và cho phép dòng chảy lưu chất đi qua van với lưu lượng lớn nhất. Khi muốn đóng van chỉ cần quay tay vô lăng đi ngược lại chiều kim đồng hồ, lúc này các chuyển động của bánh răng cung di chuyển ngược lại và khiến đĩa van từ từ khép lại.

Đến khí kim trạng thái về điểm OFF, lúc này tức van đã đóng hoàn toàn ngăn chặn dòng chảy lưu chất đi qua van. Van bướm nhựa tay quay có thời gian đóng mở van khác chậm, mất từ 10 – 15 giây cho 1 chu trình đóng hoặc mở.

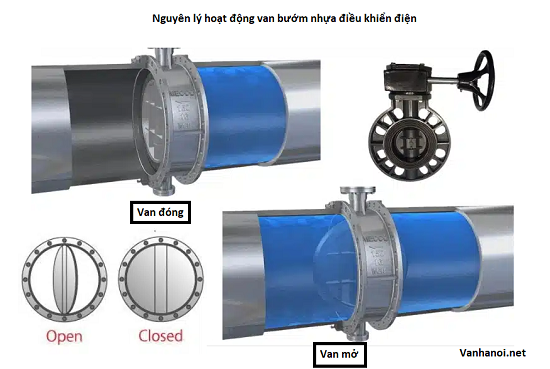

Cách thức van bướm nhựa tay quay hoạt động.

Đánh giá ưu điểm và nhược điểm của van bướm nhựa tay quay

Để biết 1 dòng van có thực sự phù hợp sử dụng trong hệ thống của mình, chúng ta cần tìm hiểu chất liệu, cấu tạo, cách van hoạt động và đặc biệt là các ưu điểm và nhựa điểm của dòng van đó. Dưới đây là 1 số đánh giá về ưu điểm và nhược điểm của van bướm nhựa tay quay, mời quý vị cùng tham khảo.

Ưu điểm

Van bướm nhựa tay quay có nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường, có thể kể đến như:

• Van có khả năng điều khiển hoạt động dòng chảy tốt, có thể đóng, mở dòng chảy, đặc biệt van có thể điều tiết lưu lượng dòng chảy.
• Van được sử xuất với nhiều kích thước khác nhau, lắp đặt được trên mọi kích thước đường ống hiện nay.
• Thiết kế điều khiển tay quay giúp người sử dụng có thể điều khiển hoạt động của van 1 cách dễ dàng.
• Được làm từ các chất liệu nhựa cao cấp, van có độ bền cơ học cao, tuổi thọ sử dụng lâu dài.
• Van có khả năng chống oxy hóa van ăn mòn từ các chất hóa học tốt.
• Van có giá thành rẻ hơn so với các dòng van khác có cùng chức năng trên thị trường.

Nhược điểm

• Van bướm nhựa tay quay có giới hạn về kích thước, kích thước lớn nhất trên thị trường là DN350.
• Được làm từ chất liệu nhựa nên van có khả năng chịu nhiệt độ không được quá cao, nhiệt độ tối đa có thể chịu 100 độ C ( Phụ thuộc vào chất liệu )

Van bướm nhựa tay quay được ứng dụng trong các hệ thống

Van bướm nhựa tay quay được ứng dụng khá phổ biến trong các hệ thống đường ống hiện nay, đặc biệt đối với các hệ thống đường ống công nghiệp. Dòng van này có khả năng điều khiển hoạt động của dòng chảy lưu chất, nên chúng rất được ưu chuộng sử dụng trong các hệ thống sau:

• Sử dụng trong hệ thống sản xuất thực phẩm, đồ uống, nước ngọt, bia, rượu.
• Sử dụng trong các hệ thống chế biến hóa chất, các hệ thống sản xuất nước hoa, mỹ phẩm, sơn nước.
• Sử dụng trong các hệ thống đường ống nước sạch, nước sinh hoạt, đô thị.
• Sử dụng trong các hệ thống ở môi trường đặc biệt, các môi trường có nồng độ oxi hóa cao.
• Sử dụng trong các hệ thống đường ống nước nông nghiệp.
• Sử dụng trong các hệ thống nước chăn nuôi, chuồng trại, ao hồ.

Địa điểm phân phối van bướm nhựa tay quay hàng đầu hiện nay

Hiện nay Công ty TNHH vật tư công nghiệp Thuận Phát chúng tôi, hiện đang là 1 trong những đơn vị cung cấp các dòng van công nghiệp hàng đầu hiện nay. Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết các sản phẩm của chúng đều là hàng chính hãng có đầy đủ giấy tờ và giá cả phù hợp nhất thị trường.

Quý khách hàng quan tâm đến các dòng van công nghiệp nói chung và van bướm nhựa tay quay nói riêng, có thể liên hệ trực tiếp với chúng tôi. Để nhận được tư vấn và báo giá chính xác cho sản phẩm ở thời điểm hiện tại.
