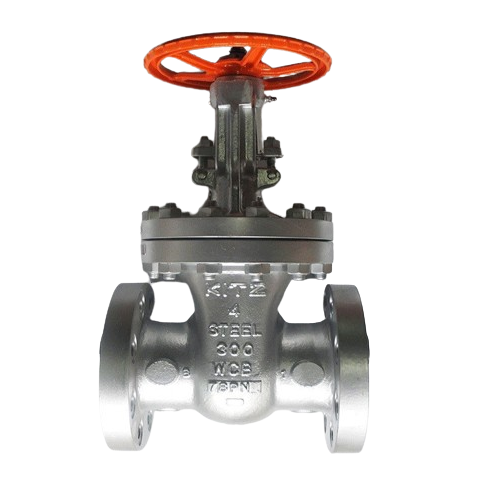

Van cổng inox
Tên sản phẩm: Van cổng inox
Giá: 0 ₫
Thông số kỹ thuật
| Kích thước: | DN15 - DN1200. |
| Chất liệu thân: | Inox 304, 316 |
| Chất liệu đĩa van: | SUS304, SUS316. |
| Dạng van: | Van ti nổi, ti chìm. |
| Dạng điều khiển: | Tay quay, điện, khí nén. |
| Dạng kết nối: | Kết nối ren, mặt bích. |
| Tiêu chuẩn mặt bích: | JIS, BS, DIN. |
| Áp suất: | PN10, PN16,... PN40. |
| Nhiệt độ: | -20 độ C đến 220 độ C. |
| Bảo hành: | 12 tháng. |
Lượt xem 74
Đánh giá 1 lượt đánh giá
Mục lục - Van cổng inox
I. Van cổng inox là gì?
Van cổng inox là dòng van được sử dụng để điều khiển hoạt động của dòng chảy lưu chất trong đường ống hệ thống, dòng van này được làm từ chất liệu inox 304, 316 có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt van cổng làm từ chất liệu inox có thể hoạt động tốt trong những môi trường khắc nghiệt nhờ vào khả năng chống oxy hóa và hóa chất ăn mòn của inox.

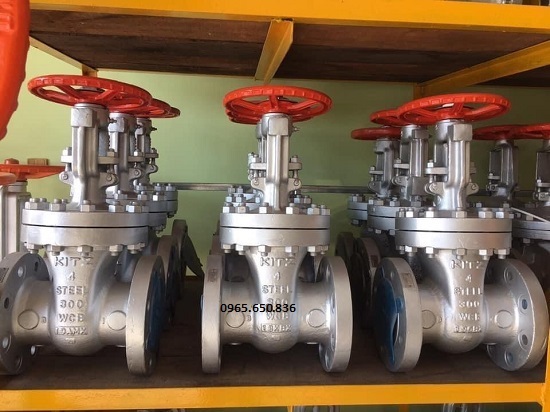

Van cổng inox Kitz.
Dòng van này được sử dụng rất phổ biến trên thị trường hiện nay không chỉ vì bởi được làm từ chất liệu inox, mà dòng van này còn có nhiều đặc điểm vượt trội như:
- Van có dãi kích thước rộng từ DN15 - DN1200, phù hợp lắp đặt trên mọi kích thước đường ống hiện nay.
- Van được thiết kế 2 dạng kết nối khác nhau như kết nối ren và kết nối mặt bích giúp thuận tiện cho việc kết nối, tháo rỡ, bảo trì, bảo dưỡng.
- Van có nhiều dạng điều khiển như tay quay, điều khiển điện và điều khiển khí nén tùy theo như cầu sử dụng có thể lựa chọn dạng điều khiển phù hợp.
- Van có đa dạng kiểu dáng thiết kế, tùy théo từng ứng dụng hoặc tham khảo thêm ý kiến để có thể lựa chọn dạng thiết kế phù hợp nhất đối với hệ thống.
II. Thông số kỹ thuật
- Kích thước: Từ Dn15 đến Dn1200.
- Chất liệu thân: Inox 304, 316.
- Chất liệu đĩa van: SUS304, SUS316.
- Gioăng làm kín: PTFE, EPDM, Teflog.
- Dạng trục van: Ti nổi, ti chìm.
- Dạng điều khiển: Tay quay, điều khiển điện, điều khiển khí nén.
- Dạng hoạt động: ON/OFF, tuyến tình.
- Dạng kết nối: Kết nối ren, mặt bích.
- Áp suất làm việc: PN10, PN16,...PN60.
- Nhiệt độ làm việc: Từ -20 độ C đến 220 độ C.
- Môi trường làm việc: Dung dịch chất lỏng, nước sạch, nước thải, dầu lỏng, dung dịch dạng sệt, bột, than, xi măng,...
- Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật Bản, EU, G7,..
- Đơn vị cung cấp: Thuận Phát Valve.
- Bảo hành 12 tháng.
- Tình trạng hàng: Hàng có sẵn với đầy đủ các kích thước, mẫu mã.
III. Cấu tạo và nguyên lý hoạt động của van cổng inox

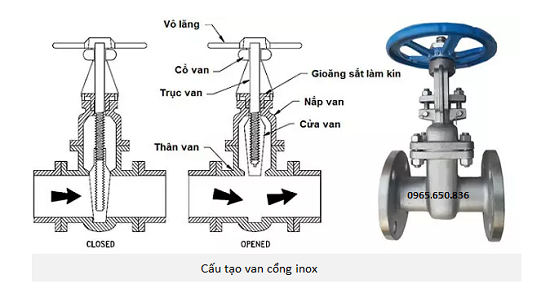

3.1. Cấu tạo cơ bản của van cổng inox
Van cổng inox có cấu tạo từ 5 bộ phận chính là thân van, trục van, đĩa van, gioăng làm kín và bộ phận điều khiển. Chí từng bộ phận như sau:
-Thân van: Được làm từ chất liệu inox 304, 316 có thiết kế được chia làm 2 phần thân trên và thân dưới. Thân trên hay còn được gọi là nắp van là bộ phận nâng đỡ trực van và bộ phận điều khiển, thân dưới được thiết kế nối ren hoặc mặt bích để kết nối với đường ống hệ thống.
-Trục van: Được làm từ các chất liệu có độ cứng cao như thép WCB, có 2 dạng thiết kế trục van chính là ren trên cho dạng ti nổi và ren dưới cho dạng ti chìm.
-Đĩa van: Được làm từ chất liệu inox có độ bền cao, đĩa van chị sự điều khiểu của trục van được vi như cánh cửa có thể nâng lên cho lưu chất đi qua và hạ xuống để ngăn chặn dòng chảy lưu thông qua van.
-Gioăng làm kín: Được làm từ các chất liệu cao su chuyên dụng, PTFE, EPDM có độ đàn hồi cao, được sử dụng để đảm bảo độ kín cho van.
-Bộ phận điều khiển: Thông thường sẽ là tay quay, bộ phận này nằm trên đỉnh van được kết nối trục tiếp với trục van để điều khiển hoạt động của van, có thể thay thế tay quay bằng các thiết bị truyền động tự động như điều khiển điện hoặc điều khiển khí nén.
3.2. Nguyên lý hoạt động của van cổng inox
Van cổng inox có nguyên lý hoạt động khá đơn giản, đĩa của dòng van này nằm hoàn toàn trong dòng chảy lưu chất. Người sử dụng chỉ cần điều khiển tay quay giúp đĩa van nâng lên để lòng chảy lưu chất có thể di chuyển qua van, để đóng van người sử dụng chỉ cần quay tay quay ngược lại với quá trình mở van.
Tuy nhiên van cổng là dòng van sử dụng để đóng và mở dòng chảy, lưu ý không nên sử dụng dòng van này để điều tiết lưu lượng dòng chảy. Bởi khi điều tiết lưu lượng đĩa van sẽ ảnh hưởng trực tiếp đến dòng chảy, sẽ xảy ra chênh lệch áp suất và khiến dòng chảy đi chuyển nhanh hơn. Hơn thế đối với các hệ thống có áp suất lớn việc sử dụng để điều tiết lưu lượng có thể gây hư hỏng cho đĩa van.
IV. Các dòng van cổng inox phổ biến trên thị trường

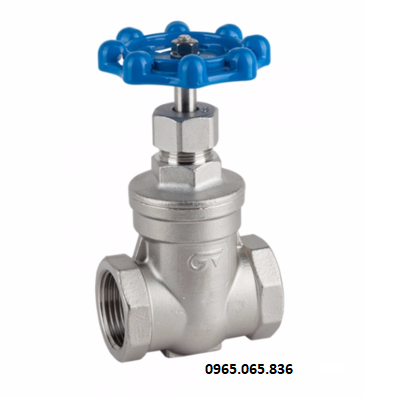

4.1. Van cổng inox ren
Van cổng inox ren là dòng van được sử dụng khá phổ biến trong các hệ thống đường ống có kích thước vừa và nhỏ. Dòng van này có thiết kế ren trong trên thân van để kết nối với đường ống hệ thống, kết nối ren này giúp người sử dụng thuận tiện cho việc kết nối và dễ dàng hơn cho việc bảo trì và bảo dưỡng van.
 |
Thông số kỹ thuật
|

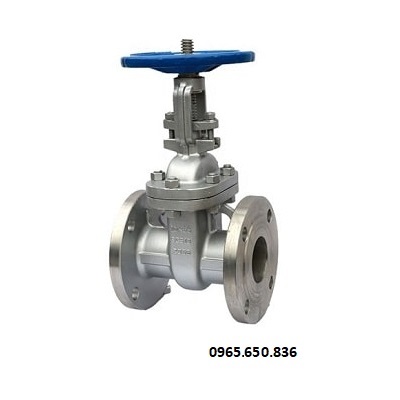

4.2. Van cổng inox mặt bích
Van cổng inox mặt bích là dòng van có thiết kế mặt bích theo các tiêu chuẩn JIS, BS, ANSI, DIN để kết nối với đường ống hệ thống. Thiết kế kết nối mặt bích này giúp van có thể kết nối với đường ống 1 cách chắc chắn hơn, có độ kín cao hơn.
 |
Thông số kỹ thuật
|
4.3. Một số dòng van cổng khác trên thị trường
- Van cổng inox tay quay
- Van cổng inox điều khiển điện
- Van cổng inox điều khiển khí nén
- Van cổng dao inox
- Van cổng inox Hàn Quốc
- Van cổng inox Đài Loan
- Van cổng inox Trung Quốc
- Van cổng inox Thổ Nhĩ Kỳ
- Van cổng inox Italia
V. Ưu điểm và nhược điểm của van cổng inox
5.1. Ưu điểm của van cổng inox
Van cổng inox có nhiều ưu điểm vượt trội so với các dòng van khác trên thị trường có thể kể đến như:
- Van được sản xuất từ chất liệu inox có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt.
- Van có khả hoạt động tốt trong nhiều môi trường lưu chất khác nhau, nhờ vào khả năng chống oxy hóa và chống ăn mòn từ hóa chất của inox.
- Van có dãi kích thước rộng từ DN15 - DN1200 phù hợp lắp đặt với kích thước đường ống hiện nay.
- Van được sản xuất trên dây chuyền hiện đại, có khả năng hoạt động ổn định và có tuổi thọ sử dụng lâu dài.
- Van có đa dạng chủng loại, mẫu mã, dạng điều khiển tùy theo từng nhu cầu sử dụng mà có thể lựa chọn dòng van phù hợp với hệ thống đường ống.
5.2. Nhược điểm
Tuy có nhiều ưu điểm vượt trội kể trên nhưng van cổng inox vẫn còn 1 số hạn chế nhất định như:
- Van không phù hợp sử dụng để điều tiết lưu lượng dòng chảy, nếu sử dụng có thể gây ra tăng áp dòng chảy và gây hư hại cho đĩa van.
- Đối với các dòng van kích thước lớn, thiết kế van khá công kềnh to lớn hơn nhiều so với các dòng van có cùng chức năng và kích thước khác.

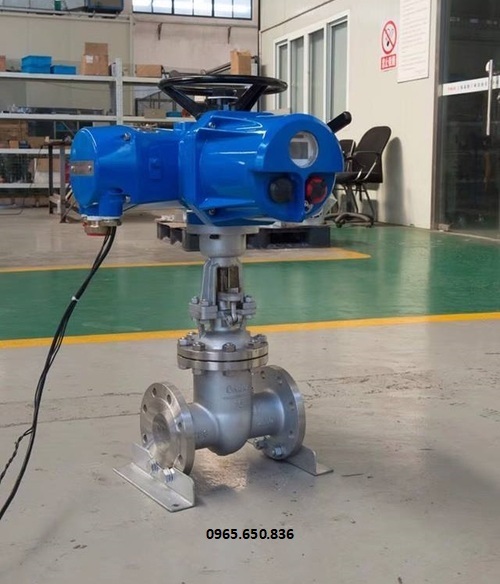

Van cổng inox điều khiển điện.
VI. Ứng dụng của van cổng inox trong các hệ thống
Van cổng inox được sử dụng khả phổ biến trong các hệ thống đường ống, từ các hệ thống đường ống dân dụng đến các hệ thống đường ống công nghiệp hiện nay.
Ứng dụng 1: Van được sử dụng trong các hệ thống nước gia định, các hệ thống nước sinh hoạt, tưới tiêu sân vườn.
Ứng dụng 2: Van được sử dụng trong các hệ thống nước sạch, các hệ thống cung cấp nước sinh hoạt đô thị, nước sản xuất công nghiệp.
Ứng dụng 3: Van được sử dụng trong các hệ thống hóa chất, các hệ thống trong môi trường có nồng độ oxy hóa cao.
Ứng dụng 4: Van được sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống khai thác dầu mỏ, khí đốt.
Ứng dụng 5: Van được sử dụng trong các ngành công nghiệp hạng nặng, sản xuất oto, đóng tàu,...

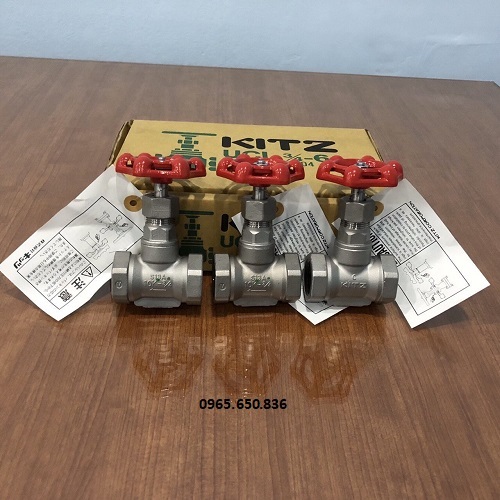

Van cổng inox Kitz dn15.
VII. Địa điểm cung cấp van cổng inox
Hiện nay các dòng van cổng inox đang được Thuận Phát Valve chúng tôi cung cấp trên toàn quốc với giá cả ưu đãi nhất, các dòng van này đều được chúng tôi nhập khẩu trực tiếp từ các nước có ngành công nghiệp phát triển hàng đầu thế giới như Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, G7, EU,...
Tất cả các sản phẩm của chúng tôi đều được nhập khẩu chính hãng từ nhà máy với đầy đủ các chủng loại, kích thước và đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.965.836 để nhận được vấn và báo giá chi tiết cho sản phẩm.
Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất hân hạnh được đồng hành và phát triển cùng quý vị trong những dự án gần nhất.
Hotline liên hệ: 0965.650.836 - Mr: Tùng.
Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.
Tìm hiểu thêm: Van cổng thép.
