Van bướm tín hiệu điện

Van bướm là dòng van công nghiệp được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay, các dòng van này giúp người sử dụng có thể điều khiển hoạt động của dòng chảy lưu chất linh hoạt hơn. Hiện nay có rất nhiều các dòng van bướm khác nhau trên thị trường, mỗi dòng van đều có những đặc điểm riêng biệt.

Trong bài viết này, Vanhanoi.net chúng tôi xin giới thiệu đến các bạn 1 dòng van bướm chuyên được sử dụng trong các hệ thống cấp thoát nước và phòng cháy chữa cháy. Mời các bạn cùng xem tiếp bài viết để hiểu đây là dòng van gì, cấu tạo, chức năng và chúng được ứng dụng như thế nào trong hệ thống đường ống.

Van bướm tín hiệu điện là gì?

Van bướm tín hiệu điện là dòng van điều khiển tay quay được lắp đặt thêm bộ truyền tín hiệu trên bộ điều khiển điều khiển tay quay, thiết kế này giúp người sử dụng có thể kiếm soát được trạng thái hoạt động của van nhằm đảm bảo van đang hoạt động đúng với nhu cầu sử dụng của hệ thống. Dòng van này được sử dụng rất phổ biến trong các hệ thống cấp thoát nước, các hệ thống PCCC,...

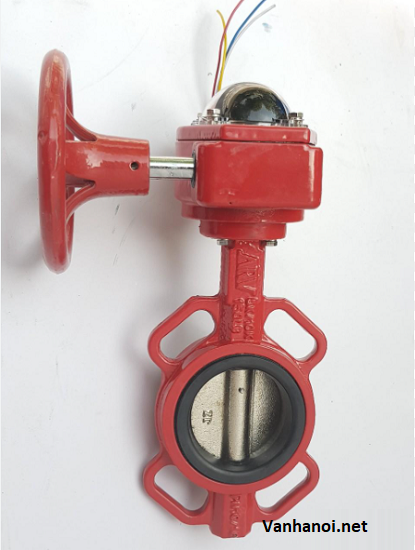

Van bướm truyền tín hiệu điện.

Van bướm tín hiệu điện ( Electric signal butterfly valve ) được sản xuất với đa dạng chất liệu, kiểu dáng khác nhau, van có rãi kích thước rộng từ DN50 - DN300 phù hợp lắp đặt trên mọi hệ thống đường ống công nghiệp hiện nay. Các dòng van bướm tín hiệu điện đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp đường ống hàng đầu hiện nay như Hàn Quốc, Đài Loan, Trung Quốc, EU,...phân phối tại thị trường Việt Nam với giá cả ưu đãi nhất.

Chi tiết van bướm tín hiệu điện

Thông số kỹ thuật van bướm tín hiệu điện

• Kích thước: DN50, DN65, DN80, DN100,...DN200, DN250, DN300.
• Chất liệu: Inox, gang dẻo.
• Chất liệu đĩa van: Gang, inox.
• Gioăng làm kín: PTFE, EPDM,...
• Dạng điều khiển: Điều khiển tay quay ( vô lăng ).
• Bộ tín hiệu: ON/OFF.
• Áp xuất làm việc: PN10, PN16.
• Nhiệt độ làm việc: Từ 0 độ C đến 120 độ C.
• Dạng kết nối: Kết nối mặt bích, Wafer, Lug.
• Tiêu chuẩn mặt bích: JIS, DIN, BS,..
• Tiêu chuẩn van: EN593, API 609.
• Môi trường làm việc: Nước, hệ thống cấp thoát nước, PCCC.
• Xuất xứ: Đài Loan, Hàn Quốc, Malaysia, Trung Quốc, EU.
• Đơn vị cung cấp:  CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT.
• Bảo hành: 12 tháng kể từ ngày xuất kho.

Cấu tạo van bướm tín hiệu điện

Van bướm tín hiệu điện có cấu tạo khá tương đồng với các dòng van bướm khác trên thị trường, dòng van này được thiết kế có thêm bộ tín hiệu điện để cung cấp thông tin trạng thái hoạt động của van về tủ điều khiển. Cụ thể cấu tạo van bướm tín hiệu điện như sau:

• Thân van: Là bộ phận chịu áp lực chính của van, được làm từ các chất liệu có độ cứng cao như inox, gang.
• Đĩa van: Là bộ phận tiếp xúc trực tiếp với lưu chất dòng chảy trong hệ thống đường ống, đĩa van được làm từ các chất liệu có khả năng chống oxy hóa cao như inox 304, 316.
• Trục van: Đây là bộ phận chịu trách nhiệm chuyển chuyển động điều khiển của tay quay xuống đĩa van, trục van được làm từ các vật liệu có độ cứng cao như thép, inox.
• Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao, gioăng được đặt ở giữa thân van và đĩa van giúp tăng độ kín cho van.
• Bộ phận điều khiển: Hay còn được gọi là tay quay vô lăng, đây là bộ phận điều khiển hoạt động mở hoặc đóng của đĩa van.
• Bộ tín hiệu điện: Đây là bộ phận có nhiệm vụ báo tráng thái hoạt động của van về tủ điều khiển, có 3 tráng thái chính là đóng, mở và trung hòa.

Nguyên lý hoạt động của van bướm tín hiệu điện

Van bướm tín hiệu điện có nguyên lý hoạt động tương đồng với các dòng van bướm tay quay khác, điểm khác biệt day nhất ở dòng van này là khả năng chuyền tín hiệu hoạt động của đĩa van về tủ điều khiển. Cụ thể khi van mở hoàn toàn đĩa van nàm song song với dòng chảy lưu chất, lúc nào tín hiệu được chuyền về tủ sẽ báo đĩa van mở 100% góc 90 độ. Khi van đóng đĩa van nằm ở góc 0 độ vuông góc với dòng chảy lưu chất, tín hiệu báo về tủ sẽ là van đóng hoàn toàn góc 0 độ.

Lý do nên sử dụng van bướm tín hiệu điện

Van bướm tín hiệu điện là dòng van được trang bị thêm bộ tín hiệu điện, điều này giúp người sử dụng có thể kiểm soát hoạt động của van được dễ dàng hơn. Đối với các trường hợp van được lắp đặt ở các vị khó quan sát như ở trên cao hay dưới dòng đất, các vị trí này gấy khó khăn cho người sử dụng khi không thể quan sát trạng thái hoạt động của van.

Ở trong các trường hợp trên van bướm điều khiển điện sẽ là lựa chọn tối ưu đối với hệ thống đường ống. Một số đặc điểm nối trội của van bướm tín hiệu điện có thể kể đến như:

• Van được trang bị hộp số truyền động, giúp người sử dụng có thể dễ dàng thao tác đóng mở van.
• Van có 3 dây chuyền trạng thái khác nhau, dây chuyền tín hiệu mở, dây chuền tín hiệu đóng và dây chuyền tín hiệu trung hòa.
• Van được sản xuất đạt chuẩn các tiêu chuẩn như ISO 5752, ISO 5208,...
• Van có khả năng đóng mở theo nhiều góc độ khác nhau để điều tiết lưu lượng dòng chảy lưu chất.

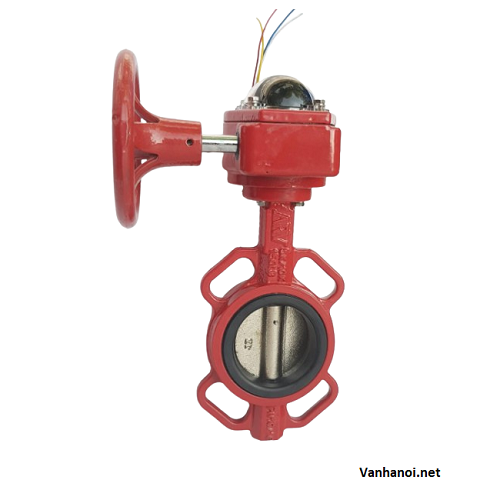

Van bướm tín hiệu điện Thuận Phát.

Ứng dụng của van bướm tín hiệu điện

Van bướm tín hiệu điện là dòng van đặc biệt với khả năng giúp người sử dụng dễ dàng nhận biết trạng thái hoạt động của van, việc này giúp van được ứng dụng rất nhiều trong các hệ thống đường ống công nghiệp khác nhau. Một số ứng dụng của thể của dòng van này có thể kể đến như:

• Ứng dụng 1: Sử dụng trong các hệ thống PCCC, các hệ thống phòng chống cháy tự động trong các tòa nhà, khu trung cư, TTTM,...
• Ứng dụng 2: Sử dụng trong các hệ thống đường ống cung cấp nước ngầm, hệ thống cấp nước sinh hoạt, nước sạch khu đô thị,..
• Ứng dụng 3: Sử dụng trong các hệ thống xử lý nước thải, các hệ thống đường ống nước thải ngầm,...
• Ứng dụng 4: Sử dụng trong các hệ thống đường ống dẫn xăng, dầu, diesel,...

Phân loại các dòng van bướm tín hiệu điện trên thị trường

Hiện nay có rất nhiều các dòng van bướm tín hiệu điện trên thị trường, mỗi dòng van đều có những đặc điểm riêng. Để dễ dàng nhận biết và phân biệt chúng tôi đã phân loại dòng van này theo các tiêu chí sau:

Phân loại theo chất liệu van

• Van bướm inox tín hiệu điện
• Van bướm gang tín hiệu điện
• Van bướm thép tín hiệu điện
• Van bướm nhựa tín hiệu điện
• Van bướm thân gang cánh inox tín hiệu điện

Phân loại theo kiểu lắp đặt

• Van bướm mặt bích tín hiệu điện
• Van bướm Wafer tín hiệu điện
• Van bướm Lug tín hiệu điện

Phân loại van bướm theo xuất xứ

• Van bướm tín hiệu điện Trung Quốc
• Van bướm tín hiệu điện Hàn Quốc
• Van bướm tín hiệu điện Đài Loan
• Van bướm tín hiệu điện Malaysia
• Van bướm tín hiệu điện Nhật Bản
• Van bướm tín hiệu điện EU

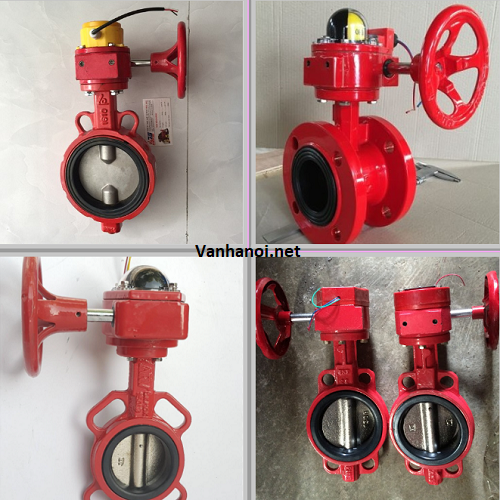

Van bướm tín hiệu điện Hàn Quốc.

Một số lưu ý khi sử dụng van bướm tín hiệu điện

Theo khuyến cáo của nhà sản xuất, khi sử dụng van bướm tín hiệu điện cần lưu ý 1 số điểm sau để có đạt được hiệu quả cao nhất khi sử dụng:

Lưu ý khi lựa chọn van

Khi lựa chọn van bướm tín hiệu điện cần lựa chọn van theo các tiêu chí sau để đảm bảo van đáp ứng được nhu cầu sử dụng của hệ thống đường ống.

• Lựa chọn theo kích thước của đường ống.
• Lựa chọn van theo chất liệu đường ống.
• Lựa chọn van theo môi trường lưu chất và môi trường hệ thống.
• Lựa chọn van theo đơn vị sản xuất và nhà cung cấp.

Lưu ý khi lắp đặt van

Khi lắp đặt van bướm tín hiệu điện cần lưu ý 1 số điểm sau để đảm bảo van được lắp đặt đúng kỹ thuật và đúng theo hướng dẫn của nhà sản xuất:

Lưu ý vị trí lắp đặt van: van cần được lắp đặt ở vị trí có không gian đủ với thiết kế của van, đảm bảo khi sử dụng có thể điều khiển van 1 cách thuận lợi nhất có thể.

Lưu ý dọn vệ sinh đường ống: Trước khi lắp đặt cần tắt hoạt động của hệ thống và lau dọn đường ống, đảm bảo đường ống không còn các cặn bẩn, vật thể dạng rắn có thể gây hư hại cho van.

Lưu ý trang bị kết nối: Sử dụng mặt bích kết nối phù hợp với tiêu chuẩn mặt bích của van.

Lưu ý tiêu chí khi lắp đặt: Đảm bảo van được lắp đặt với hệ thống đường ống 1 cách chắc chắn, không bị rung lắc trong quá trình hoạt động, đặc biệt đạt được độ kín yêu cầu, trành bị rò rỉ lưu chất.

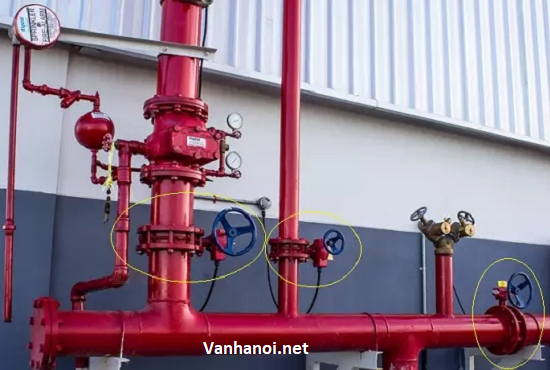

Ứng dụng van bướm tín hiệu điện.

Báo giá van bướm tín hiệu điện

Hiện any các dòng van bướm tín hiệu điện đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp đường ống phát triển hàng đầu hiện nay, các dòng van này đang được chúng tôi phân phối trên toàn quốc với giá cả ưu đãi nhất. Chúng tôi đảm bảo các sản phẩm của chúng tôi đều là hàng chính hãng có đầy đủ giấy tờ như CO - CQ, Catalog,...và được bảo hành lên tới 12 tháng.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn chi tiết về sản phẩm và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong thời gian gần nhất, cảm ơn đã theo dõi bài viết!

Tìm hiểu thêm: Van bướm kèm công tắc giám sát thông báo đóng mở .
