Van bi nối hàn

I. Van bi nối hàn là gì?

Van bi nối hàn là dòng van được sử dụng để điều khiển hoạt động của dòng chảy lưu chát trong hệ thống đường ống, dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Với thiết kế đĩa van hình cầu được đục lỗ xuyên tâm bằng với kích thước đường ống để lưu chất có thể di chuyển qua van.

Van bi nối hàn là dòng van bi được thiết kế các đầu kết nối với đường ống trơn nhẵn để có thể hàn nhiệt với đường ống hệ thống. Thiết kế này rất được tin tưởng sử dụng trong các hệ thống đường ống cố định, các hệ thống đường ống có áp lực cao mà các dạng kết nối khác không thể đảm bảo trong thời gian dài sử dụng.

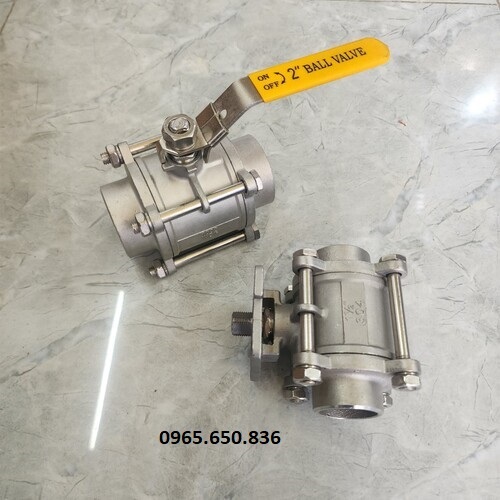

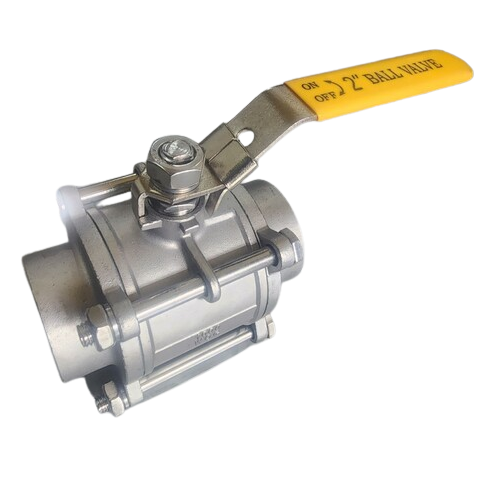

Van bi nối hàn.

Dòng van này cũng được sản xuất với nhiều chất liệu khác nhau như inox, thép, đồng phù hợp sử dụng trong nhiều môi trường hệ thống và lưu chất khác nhau. Ngoài ra van cũng được sản xuất với đa dạng kiểu điều khiển như tay gạt, điều khiển điện, điều khiển khí nén, tùy theo nhu cầu sử dụng và ứng dụng của van để có thể lựa chọn dòng van phù hợp nhất.

1.1.Thông số kỹ thuật

• Kích thước: Dn15 đến Dn200.
• Chất liệu thân: Inox, thép, đồng.
• Chất liệu bi van: Inox 304, inox 316.
• Dạng van: Van 2 ngã, 3 ngã.
• Thiết kế thân van: Van 1 mảnh, 2 mảnh, 3 mảnh.
• Dạng điều khiển: Tay gạt, điện, khí nén.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng kết nối: Kết nối hàn.
• Áp suất làm việc: PN10, PN16, PN60.
• Nhiệt độ làm việc: -10 độ C đến 400 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, hóa chất, dầu mỏ, khí, hơi,...
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia, Thổ Nhĩ Kỳ, IItalia,...
• Bảo hành: 12 tháng.

1.2. lý do nên sử dụng van bi nối hàn

Hiện nay trên thị trường có rất nhiều các dòng van bi mang theo dạng kết nối khác như kết nối ren, mặt bích kết nối clamp,...Tuy nhiên van bi nối hàn vẫn rất được tin tưởng sử dụng trên thị trường hiện nay, điều này bởi dạng kết nối này giúp van được kết nối thành 1 thể với đường ống, có độ chắc chăn cao hơn, độ kín tuyệt đối, không sợ bị rò rỉ lưu chất trong thời gian dài sử dụng.

Chính vì vậy mà đối với các hệ thống đường ống hóa chất, đường ống có áp lực cao thì dòng van bi nối hàn này luôn là lựa chọn tối ưu nhất.

II. Cấu tạo và nguyên lý hoạt động van bi nối hàn

2.1. Cấu tạo van bi nối hàn

Van bi nối hàn có cấu tạo tương tự như các dòng van bi khác trên thị trường hiện nay, điểm khác biệt duy nhất của dòng van này là chất liệu thân chỉ có thể sản xuất từ inox, thép hoặc đồng và các điểm kết nối với đường ống trên thân được làm trơn nhẵn tạo điều khiển phù hợp nhất để người sử dụng có thể hàn van vào hệ thống. Các bộ phận của dòng van này gồm:

• Thân van
• Bi van
• Trục van
• Gioăng làm kín
• Bộ phận điều khiển

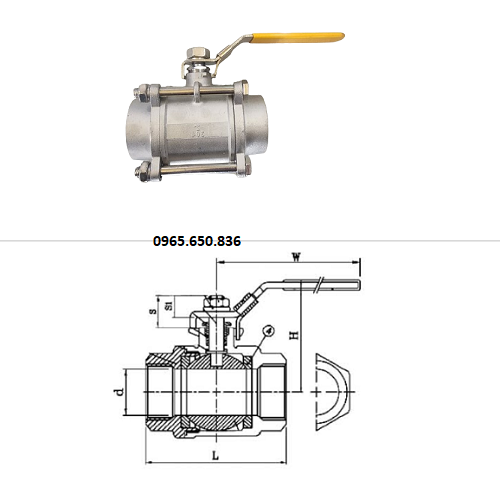

Cấu tạo van bi nối hàn.

2.2 Nguyên lý hoạt động của van bi nối han

Van bi nối hàn hoạt động hoàn toàn dựa vào việc tạo ra chuyển động cho trục van, bi van được gắn liền với trục van sẽ di chuyển theo từ đó tạo ra quá trình đóng hoặc mở van. Cụ thể , ở trạng thái đóng bi van sẽ ở góc 0 độ, điều khiển trục van di chuyển góc từ 0 - 90 độ, bi van cũng sẽ di chuyển theo đến góc 90 độ tức van mở hoàn toàn. Và ngược lại khi đóng van, bi van sẽ di chuyển từ góc 90 độ về 0 độ để đóng van hoàn toàn.

III. Đánh giá ưu điểm và nhược điểm của van bi nối hàn

IV. Các dòng van bi nối hàn phổ biến hiện nay

4.1. Van bi nối hàn theo chất liệu van

• Van bi inox nối hàn
• Van bi thép nối hàn
• Van bi đồng nối hàn
• Van bi vi sinh nối hàn

4.2. Van bi nối hàn theo dạng điều khiển

• Van bi nối hàn tay gạt
• Van bi nối hàn điều khiển điện
• Van bi nối hàn điều khiển khí nén

4.3. Van bi nối hàn theo xuất xứ van

• Van bi nối hàn Trung Quốc
• Van bi nối hàn Hàn Quốc
• Van bi nối hàn Đài Loan
• Van bi nối hàn Thổ Nhĩ Kỳ
• Van bi nối hàn Italia

4.4. Van bi nối hàn theo chức năng của van

• Van bi nối hàn chịu nhiệt độ cao
• Van bi nối hàn chịu áp lực cao
• Van bi nối hàn chịu hóa chất

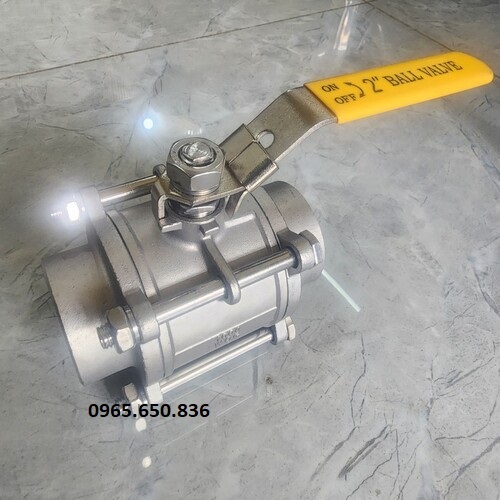

Van bi inox nối hàn.

V. Ứng dụng của van bi nối hàn

Van bi nối hàn được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này giúp các hệ thống có thể điều khiển dòng chảy lưu chất 1 cách linh hoạt, nhanh chóng và chính xác. Một số ứng dụng cụ thể của van bi nối hàn, có thể kể đến như:

1. Van được ứng dụng trong các hệ thống đường ống nước ngầm, các hệ thống cung cấp nước đô thị, nước sản xuất công nghiệp.
2. Van được ứng dụng trong các hệ thống hóa chất, các hệ thống đường ống hóa chất phục vụ sản xuất, y tế,...
3. Van được ứng dụng trong các hệ thống bơm áp lực cao, các hệ thống có dòng chảy lưu chất với tốc độ và áp suất lớn.
4. Van được ứng dụng trong các hệ thống khai thác tự nhiên, các hệ thống khai thác tai nguyên tự nhiên, khí đốt, dầu mỏ.

VI. Địa điểm cung cấp van bi nối hàn hàng đầu hiện nay

Hiện nay các dòng van bi nối hàn đang được Thuận Phát Valve chúng tôi nhập khẩu trục tiếp từ các nước có ngành công nghiệp đường ống phát triển hàng đầu hiện nay và phân phối tại thị trường Việt Nam với giá cả ưu đãi nhất. Các dòng van được chúng tôi nhập khẩu trực tiếp mà không thông qua bên mô giới thứ 3 nào, điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Quý khách hàng khi đến với chúng tôi, không chỉ được trải nghiệm những sản phẩm với chất lượng hàng đầu, giá cả phải chăng với đầy đủ giấy tờ mà còn nhận được các ưu đãi như tư vấn miễn phí về hệ thống sản phẩm, lắp đặt, bảo hành và bảo dưỡng từ các chuyên gia hàng đầu hiện nay. Quý khách hàng quan tâm sản phẩm vui lòng liên hệ qua Hotline: 0965.650.836 để nhận được tư vấn chi tiết và báo giá chính xác nhất cho sản phẩm.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất hân hạnh được đống hành và phát triển cùng quý vị trong các dự án sắp tới.
