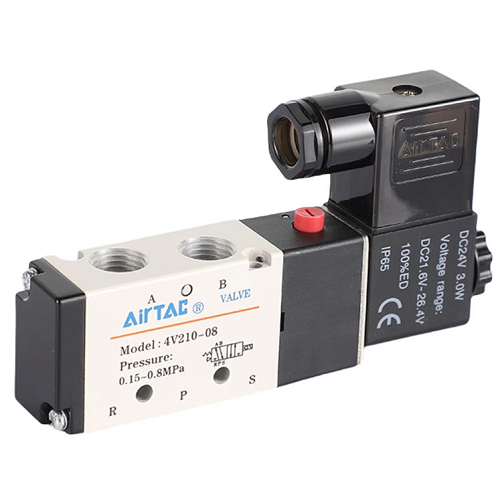

Van điện từ khí nén 4V210-08

I. Giới thiệu chung - Van điện từ khí nén 4V210-08 là gì?

Van điện từ khí nén 4V210-08 là dòng van điều khiển hướng khí bằng tín hiệu điện, được sử dụng phổ biến trong các hệ thống khí nén để điều khiển hoạt động của xy lanh. Khác với các loại van chỉ đóng/mở dòng khí đơn thuần, van 4V210-08 có nhiệm vụ phân phối và chuyển hướng dòng khí giữa các cổng, từ đó điều khiển chuyển động tiến – lùi của cơ cấu chấp hành một cách chính xác và tự động.

Về đặc điểm model, 4V210-08 thuộc dòng van 5 cửa 2 vị trí (5/2), trong đó có 1 cổng cấp khí (P), 2 cổng làm việc (A, B) và 2 cổng xả (R, S). Số 08 thể hiện kích thước ren 1/4, là chuẩn kết nối phổ biến trong hệ thống khí nén hiện nay. Van hoạt động thông qua cuộn coil điện (thường là 24V hoặc 220V), khi cấp điện sẽ tạo lực từ để dịch chuyển lõi van, thay đổi hướng dòng khí theo yêu cầu điều khiển.

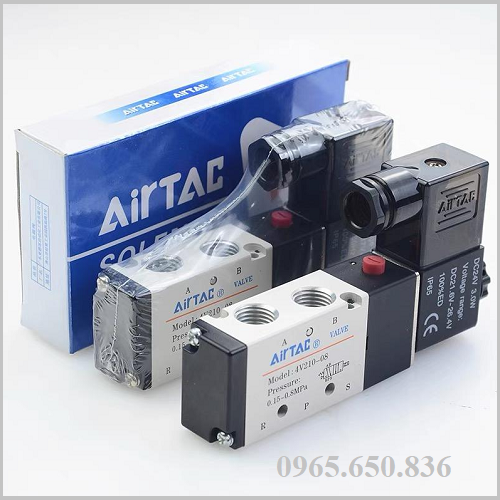

Van điện từ 4V210-08.

Trong thực tế, van điện từ 4V210-08 không chỉ đơn giản là một thiết bị trung gian mà được xem như bộ não điều khiển của hệ thống khí nén. Thiết bị này quyết định trực tiếp đến cách xy lanh vận hành, tốc độ phản hồi và độ ổn định của toàn bộ hệ thống. Nhờ thiết kế tiêu chuẩn, dễ thay thế và khả năng làm việc ổn định, 4V210-08 trở thành lựa chọn phổ biến trong hầu hết các ứng dụng từ máy móc đơn giản đến dây chuyền tự động hóa.

A. Chi tiết thông số kỹ thuật van điện từ khí nén 4V210-08

Phần thông số kỹ thuật của van điện từ khí nén 4V210-08 cung cấp đầy đủ các dữ liệu quan trọng giúp người dùng đánh giá chính xác khả năng làm việc của thiết bị. Từ điện áp, áp suất, lưu lượng đến kích thước kết nối, tất cả đều ảnh hưởng trực tiếp đến hiệu suất và độ ổn định của hệ thống. Việc nắm rõ các thông số này không chỉ giúp lựa chọn đúng model phù hợp mà còn hạn chế các lỗi kỹ thuật trong quá trình lắp đặt và vận hành thực tế.

• Tên sản phẩm: Van điện từ khí nén 4V210-08.
• Loại van: Van điện từ điều khiển hướng khí.
• Kiểu van: 5 cửa 2 vị trí (5/2).
• Kích thước cổng: 1/4” (ren PT/NPT/G tùy phiên bản).
• Điện áp coil: 24V DC / 220V AC.
• Áp suất làm việc: 0.15 – 0.8 MPa.
• Áp suất tối đa: 1.0 MPa.
• Nhiệt độ làm việc: -5 ~ 60°C.
• Thời gian đáp ứng: ≤ 0.05 giây.
• Lưu lượng khí: ~800 – 1200 L/phút.
• Môi chất sử dụng: Khí nén đã lọc sạch.
• Kiểu điều khiển: Điện từ (coil điện).
• Kiểu hồi: Lò xo hồi (single coil) hoặc 2 coil (double solenoid).
• Vật liệu thân: Hợp kim nhôm.
• Vật liệu gioăng/phớt: NBR hoặc tương đương.
• Cấp bảo vệ coil: IP65 (chống bụi và nước nhẹ).
• Thương hiệu: Airtac, STNC, SNS hoặc tương đương.
• Xuất xứ: Đài Loan / Trung Quốc.
• Tình trạng: Mới 100%.
• Nhà cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: Bảo hành từ 6 – 12 tháng.

B. Ý nghĩa model 4V210-08 của van điện từ khí nén

Model 4V210-08 không phải là ký hiệu ngẫu nhiên mà thể hiện rõ cấu trúc và đặc điểm kỹ thuật của van. Việc hiểu đúng mã này giúp người dùng lựa chọn chính xác loại van phù hợp, tránh nhầm lẫn khi lắp đặt hoặc thay thế trong hệ thống khí nén.

• 4: Thể hiện van thuộc nhóm van điều khiển hướng, có nhiều cổng khí (thực tế là 5 cổng gồm P, A, B, R, S), dùng để phân phối và chuyển hướng dòng khí trong hệ thống.
• V: Là viết tắt của Valve, đồng thời dùng để chỉ dòng van điện từ điều khiển bằng coil điện, hoạt động dựa trên nguyên lý điện từ để đóng/mở và đổi hướng dòng khí.
• 2: Biểu thị van có 2 trạng thái hoạt động (2 vị trí), cho phép chuyển đổi giữa hai hướng cấp khí khác nhau để điều khiển xy lanh tiến và lùi.
• 10: Là ký hiệu quy ước của dòng van có kích thước trung bình, tương ứng với lưu lượng và khả năng làm việc phù hợp cho các hệ thống khí nén phổ biến.
• 08: Là kích thước của van tương ứng với ren 1/4, là kích thước tiêu chuẩn giúp van dễ dàng kết nối với ống khí, phụ kiện và các thiết bị khác trong hệ thống.

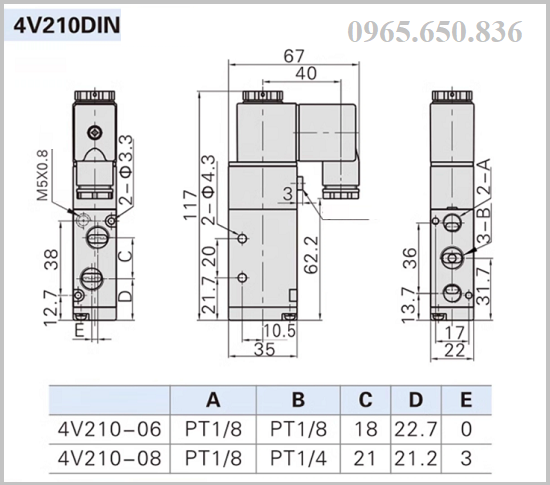

Quy cách thiết kế van điện từ 4V210-08.

II. Cấu tạo và nguyên lý hoạt động của van điện từ khí nén 4V210-08

Van điện từ khí nén 4V210-08 là thiết bị điều khiển hướng khí đóng vai trò trung tâm trong hệ thống khí nén, quyết định trực tiếp đến cách xy lanh vận hành. Để sử dụng hiệu quả và tránh lỗi trong thực tế, việc hiểu rõ cấu tạo và nguyên lý hoạt động của dòng van này là điều bắt buộc.

A. Cấu tạo của van điện từ khí nén 4V210-08

Van điện từ 4V210-08 có thiết kế gọn nhưng tối ưu cho khả năng đóng mở nhanh và hoạt động ổn định trong môi trường công nghiệp.

- Thân van (Body): Được làm từ hợp kim nhôm chắc chắn, bên trong gia công các khoang dẫn khí chính xác, giúp phân phối dòng khí ổn định và hạn chế rò rỉ trong quá trình vận hành.

- Coil điện (Cuộn điện từ): Là bộ phận nhận tín hiệu điện (24V hoặc 220V), khi cấp điện sẽ tạo ra từ trường để kích hoạt lõi van dịch chuyển, điều khiển hướng dòng khí theo yêu cầu.

- Lõi từ (Ty van / Spool): Là chi tiết chuyển động chính bên trong van, có nhiệm vụ thay đổi đường đi của khí nén giữa các cổng khi coil được kích hoạt hoặc ngắt điện.

- Cổng khí (P, A, B, R, S): Bao gồm 1 cổng cấp khí (P), 2 cổng làm việc (A, B) và 2 cổng xả (R, S), giúp van thực hiện chức năng phân phối và đảo chiều dòng khí trong hệ thống.

- Lò xo hồi (Spring): Có nhiệm vụ đưa lõi van về vị trí ban đầu khi mất điện (đối với loại 1 coil), giúp van hoạt động theo cơ chế tự hồi ổn định.

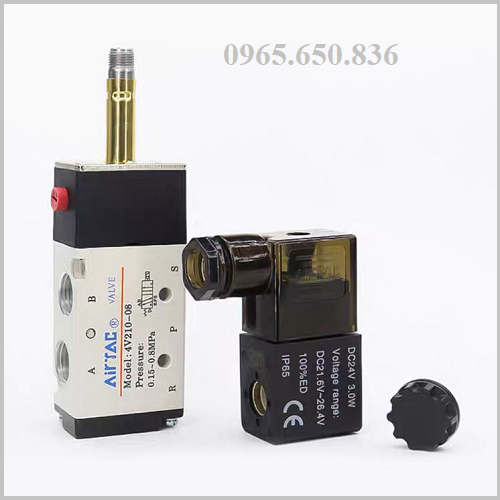

Cấu tạo van điện từ khí nén 4V210-08.

B. Nguyên lý hoạt động của van điện từ khí nén 4V210-08

Khi có điện cấp vào coil, từ trường sinh ra sẽ hút lõi van di chuyển sang một vị trí nhất định, làm thay đổi đường đi của dòng khí. Lúc này, khí nén từ cổng P sẽ được dẫn đến một trong hai cổng A hoặc B, đồng thời cổng còn lại sẽ xả khí ra ngoài. Nhờ đó, xy lanh sẽ thực hiện chuyển động theo một hướng xác định (tiến hoặc lùi).

Khi ngắt điện, lực từ mất đi, lò xo hồi sẽ đẩy lõi van trở về vị trí ban đầu, đảo lại đường đi của dòng khí. Khí nén lúc này sẽ được cấp theo hướng ngược lại, khiến xy lanh chuyển động theo chiều ngược. Nhờ cơ chế đóng/mở nhanh và chính xác này, van 4V210-08 có thể điều khiển linh hoạt các cơ cấu chấp hành trong hệ thống khí nén.

III. Đặc điểm nổi bật của van điện từ khí nén 4V210-08

Van điện từ khí nén 4V210-08 là dòng van phổ thông nhưng đóng vai trò cực kỳ quan trọng trong hệ thống điều khiển khí nén. Nhờ thiết kế tiêu chuẩn, độ ổn định cao và khả năng ứng dụng linh hoạt, dòng van này được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

- Thiết kế 5/2 tiêu chuẩn, điều khiển xy lanh linh hoạt: Van có cấu trúc 5 cửa 2 vị trí, cho phép đảo chiều dòng khí nhanh chóng, giúp điều khiển chính xác chuyển động tiến – lùi của xy lanh trong hệ thống.

- Phản hồi nhanh, độ ổn định cao: Thời gian đáp ứng nhanh nhờ cơ chế điện từ giúp van chuyển trạng thái gần như tức thì, đảm bảo hệ thống hoạt động mượt và chính xác trong các chu trình liên tục.

- Tương thích đa dạng điện áp: Van có thể sử dụng với nhiều loại coil như 24V DC hoặc 220V AC, phù hợp với nhiều hệ thống điều khiển từ đơn giản đến tự động hóa phức tạp.

- Thiết kế nhỏ gọn, dễ lắp đặt: Kích thước tiêu chuẩn ren 1/4” giúp van dễ dàng tích hợp vào hệ thống có sẵn mà không cần thay đổi cấu trúc đường ống.

- Độ bền cao, phù hợp môi trường công nghiệp: Thân van làm từ hợp kim nhôm, kết hợp gioăng kín chất lượng cao giúp chống rò rỉ và chịu được điều kiện làm việc khắc nghiệt.

- Dễ thay thế, phổ biến trên thị trường: Là dòng van tiêu chuẩn, 4V210-08 có sẵn ở nhiều thương hiệu như Airtac, STNC, SNS…, giúp việc thay thế nhanh chóng và không ảnh hưởng đến hệ thống.

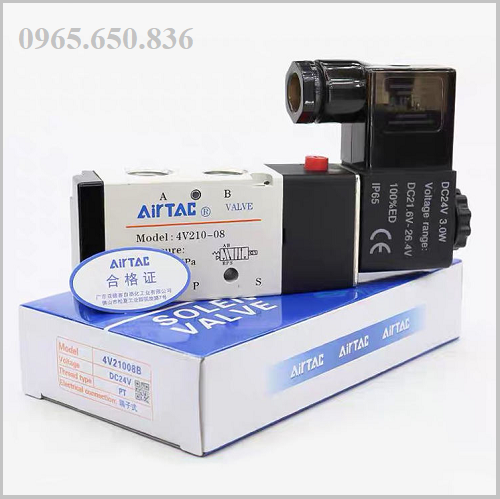

Van điện từ 4V210-08 khí nén.

IV. Ứng dụng thực tế của van điện từ khí nén 4V210-08

Van điện từ khí nén 4V210-08 được sử dụng rộng rãi trong nhiều hệ thống nhờ khả năng điều khiển hướng khí chính xác, phản hồi nhanh và dễ tích hợp. Đây là dòng van quốc dân trong các hệ thống khí nén từ đơn giản đến tự động hóa.

- Điều khiển xy lanh khí nén: Van 4V210-08 được sử dụng để điều khiển chuyển động tiến – lùi của xy lanh, giúp thực hiện các thao tác như đẩy, kéo, kẹp hoặc nâng hạ trong nhiều cơ cấu máy khác nhau.

- Ứng dụng trong máy tự động: Trong các máy tự động, van đóng vai trò trung gian nhận tín hiệu từ hệ điều khiển và phân phối khí đến cơ cấu chấp hành, giúp máy vận hành chính xác và đồng bộ theo chương trình.

- Sử dụng trong dây chuyền sản xuất: Van điện từ 4V210-08 được tích hợp trong các dây chuyền sản xuất để điều khiển các công đoạn như phân loại, đóng gói, ép, gắp sản phẩm, góp phần nâng cao năng suất và giảm sai sót.

- Ứng dụng trong hệ thống robot và cơ cấu tự động: Van được sử dụng trong các hệ thống robot hoặc module tự động để điều khiển chuyển động tuyến tính, đảm bảo độ chính xác và tốc độ cao trong các thao tác lặp lại liên tục.

V. Báo giá van điện từ khí nén 4V210-08

Việc nắm rõ giá van điện từ khí nén 4V210-08 không chỉ giúp doanh nghiệp chủ động trong việc dự toán chi phí mà còn đảm bảo lựa chọn đúng sản phẩm phù hợp với hệ thống. Trên thực tế, cùng một model nhưng giá có thể chênh lệch tùy theo chất lượng, thương hiệu và cấu hình coil. Vì vậy, báo giá không chỉ đơn thuần là con số, mà còn phản ánh độ ổn định, tuổi thọ và hiệu suất vận hành của thiết bị trong dài hạn.

Thuận Phát Valve là đơn vị chuyên cung cấp van điện từ 4V210-08 chính hãng, với lợi thế hàng sẵn kho và tư vấn đúng theo nhu cầu sử dụng thực tế. Không chỉ báo giá, Thuận Phát còn hỗ trợ khách hàng lựa chọn đúng loại van theo điện áp, lưu lượng và điều kiện làm việc, giúp tránh các lỗi phổ biến như chọn sai coil hoặc không phù hợp với hệ thống.

Giá van điện từ 4V210-08 thường phụ thuộc vào nhiều yếu tố khác nhau. Trong đó, quan trọng nhất là thương hiệu sản xuất (Airtac, STNC, SNS…), tiếp đến là loại coil (24V DC, 220V AC) và chất lượng gia công của thân van. Ngoài ra, các yếu tố như số lượng đặt hàng, chính sách bảo hành và nguồn gốc sản phẩm cũng ảnh hưởng trực tiếp đến mức giá cuối cùng. Vì vậy, để có báo giá chính xác và phù hợp nhất, nên lựa chọn đơn vị cung cấp uy tín như Thuận Phát Valve.

Hotline liên hệ: 0965.650.836
