Van nước điều khiển điện là gì?

Trong xu hướng tự động hóa hệ thống cấp thoát nước hiện nay, van nước điều khiển điện đang trở thành lựa chọn hàng đầu cho các nhà máy, khu công nghiệp và công trình dân dụng hiện đại. Thiết bị này không chỉ giúp điều khiển dòng nước tự động, chính xác và ổn định, mà còn góp phần nâng cao hiệu suất vận hành, giảm chi phí nhân công và tăng độ an toàn hệ thống.

Bài viết dưới đây sẽ cùng bạn tìm hiểu chi tiết về van nước điều khiển điện, từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến các dòng sản phẩm phổ biến nhất hiện nay. Ngoài ra, chúng tôi sẽ hướng dẫn cách lựa chọn loại van phù hợp và giới thiệu địa chỉ cung cấp van nước điều khiển điện chính hãng, uy tín tại Việt Nam.

I. Giới thiệu chung về van nước điều khiển điện

Van nước điều khiển điện là một trong những thiết bị van công nghiệp hiện đại, được ứng dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải và dây chuyền sản xuất tự động. Khác với các loại van vận hành thủ công, dòng van này được điều khiển bằng mô-tơ điện (Electric Actuator), cho phép đóng mở, điều tiết dòng chảy một cách tự động, chính xác và ổn định thông qua tín hiệu điện từ tủ điều khiển trung tâm hoặc bộ PLC.

Cơ chế hoạt động của van nước điều khiển điện dựa trên chuyển động quay của động cơ điện. Khi nhận tín hiệu cấp điện, mô-tơ sẽ truyền momen xoắn đến trục van, khiến đĩa van hoặc bi van xoay một góc nhất định, tương ứng với trạng thái mở, đóng hoặc điều tiết lưu lượng nước. Quá trình này diễn ra hoàn toàn tự động, giúp loại bỏ nhu cầu thao tác thủ công và đảm bảo sự chính xác cao trong vận hành.

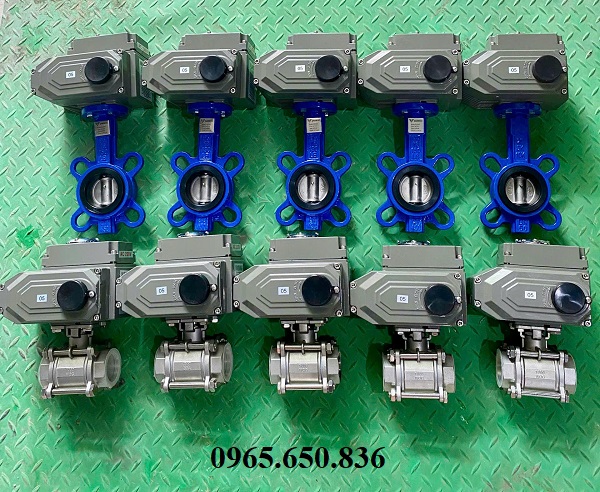

Van nước tự động điện.

Một ưu điểm đáng chú ý nữa là van nước điều khiển điện có thể hoạt động với nhiều dải điện áp khác nhau như 24VDC, 110VAC hoặc 220VAC, giúp người dùng dễ dàng lựa chọn theo điều kiện hệ thống sẵn có. Một số model cao cấp còn được tích hợp chức năng phản hồi vị trí, cho phép giám sát trạng thái mở/đóng của van từ xa, điều mà các dòng van thủ công hoặc van cơ học khó có thể thực hiện.

A. Hình ảnh thực tế của van nước điều khiển điện

Thuận Phát valve chúng tôi đang cung cấp các dòng van nước công nghiệp điều khiển điện hàng đầu thị trường hiện nay, các sản phẩm có sẵn tại kho với đầy đủ các chủng loại mẫu mà. Dưới đây là hình ảnh cụ thể của các dòng van nước điều khiển điện phổ biến nhất thị trường hiện nay.

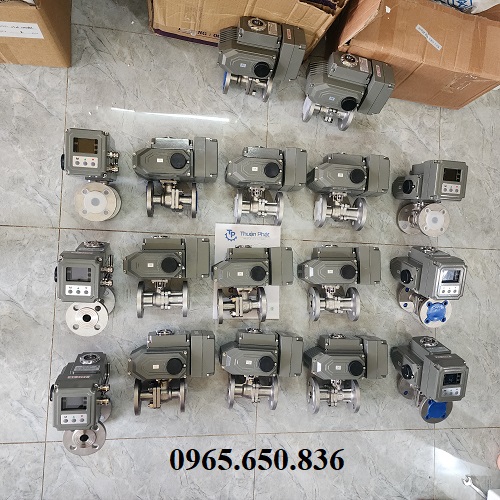

Van bi nước điều khiển điện.

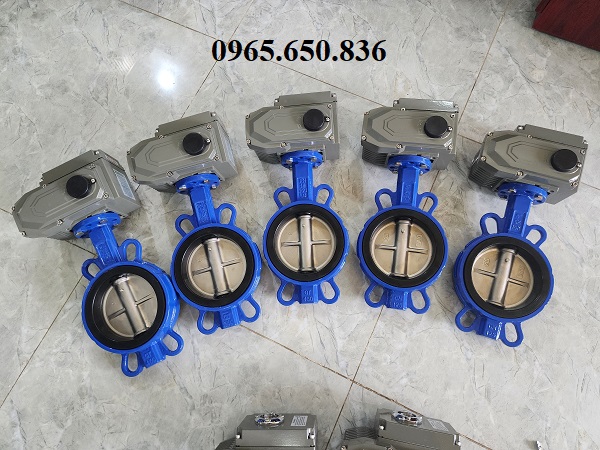

Van nước cánh bướm điều khiển điện.

B. Chi tiết thông số kỹ thuật van nước điều khiển điện

• Sản phẩm: Van nước điều khiển điện.
• Dạng hoạt động: Điều khiển ON OFF, điều khiển tuyến tính.
• Các dạng van cơ: Van bi, van bướm, van cổng, van cầu, van điện từ,…
• Chất liệu van cơ: Gang, thép, đồng, inox, nhựa,..
• Chất liệu bộ điều khiển: Nhựa, hợp kim nhôm,…
• Điện áp vận hành: 20V, 220V, 380V.
• Tiêu chuẩn: IP67 - IP68.
• Dạng lắp đặt: Kết nối ren, kết nối mặt bích, nối hàn,…
• Áp suất làm việc: Pn10, PN16, PN25, PN40.
• Nhiệt độ lưu chất: Từ -20 độ C đến 380 độ C.
• Nhiệt độ môi trường: Từ 0 - 80 độ C.
• Công nghệ: IOT, tự động hóa, truyền tin hiệu thông minh.
• Tín hiệu truyền: 4 – 40MhA.
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, EU,…
• Nhà cung cấp: Thuận Phát Valve.
• Chế độ bảo hành: Bảo hành 12 tháng, kể từ ngày xuất kho.
• Giấy tờ chứng từ: CO – CQ, Catalog, VAT,…

II. Van nước – Van bi điều khiển điện

Van bi điều khiển điện là loại van nước tự động hoạt động nhờ motor điện (Electric Actuator) gắn trên đầu van bi. Bộ motor này nhận tín hiệu điều khiển từ nguồn điện 24VDC, 110VAC hoặc 220VAC, rồi truyền mô-men xoắn đến trục quay của bi van. Bên trong thân van, bi van được khoan lỗ xuyên tâm, khi xoay góc 90°, lỗ này sẽ song song hoặc vuông góc với hướng dòng chảy, tương ứng với trạng thái mở hoặc đóng hoàn toàn. Nhờ cấu trúc này, van cho khả năng đóng kín tuyệt đối, lưu lượng nước đi qua ổn định và không gây rò rỉ.

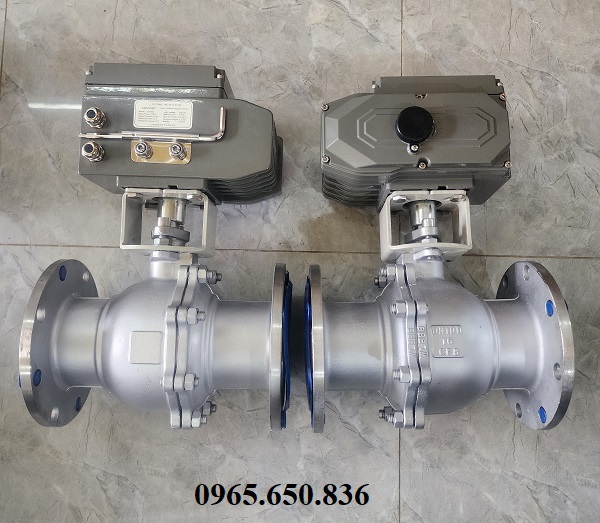

Van bi điều khiển điện.

Không chỉ dừng lại ở chức năng đóng/mở, một số dòng van bi điều khiển điện tuyến tính (Modulating) còn có thể điều tiết lưu lượng theo tín hiệu điều khiển analog 4–20mA hoặc 0–10V, giúp người vận hành kiểm soát dòng nước một cách chính xác. Van được chế tạo từ nhiều loại vật liệu như inox, đồng, gang hoặc nhựa PVC, phù hợp cho cả hệ thống cấp thoát nước, xử lý nước thải, dây chuyền sản xuất thực phẩm, hóa chất, dược phẩm và các ứng dụng công nghiệp tự động hóa. Chính sự linh hoạt, độ bền và khả năng vận hành ổn định đã giúp van bi điều khiển điện trở thành giải pháp tiêu chuẩn trong các hệ thống điều khiển nước hiện đại.

1. Cấu tạo van bi điều khiển điện

- Thân van bi: Là bộ phận bao bọc toàn bộ chi tiết bên trong, được chế tạo từ inox, đồng, gang hoặc nhựa PVC có khả năng chịu áp lực, chống ăn mòn và chịu nhiệt tốt trong môi trường nước, hóa chất hoặc khí.

- Bi van: Là viên bi hình cầu được gia công và đánh bóng chính xác, có lỗ xuyên tâm cho phép dòng chất lỏng đi qua hoặc bị chặn lại khi bi quay. Nhờ bề mặt nhẵn, bi van giúp đóng kín tuyệt đối và giảm ma sát.

- Trục truyền động: Là chi tiết trung gian kết nối giữa bi van và bộ điều khiển điện, chịu trách nhiệm truyền mô-men xoắn từ mô-tơ xuống bi van. Trục thường làm bằng thép không gỉ hoặc inox tôi cứng, đảm bảo độ bền và ổn định khi vận hành.

- Gioăng làm kín: Được lắp ở vị trí tiếp xúc giữa bi van và thân van, thường chế tạo từ PTFE, EPDM hoặc FKM, có tác dụng ngăn rò rỉ và đảm bảo độ kín tuyệt đối khi van ở trạng thái đóng, đồng thời tăng tuổi thọ cho thiết bị.

- Bộ điều khiển điện (Electric Actuator): Là mô-tơ điện gắn trực tiếp lên thân van, có chức năng đóng mở hoặc điều tiết góc quay của bi van theo tín hiệu điều khiển. Bộ điều khiển thường tích hợp công tắc giới hạn hành trình, hiển thị vị trí và mô-đun phản hồi tín hiệu giúp theo dõi trạng thái vận hành chính xác.

2. Nguyên lý hoạt động của van bi điều khiển điện

Khi có tín hiệu điện được cấp vào bộ điều khiển điện (Electric Actuator), motor bên trong sẽ tạo ra momen xoắn và truyền lực này xuống trục van, khiến bi van quay 90° quanh trục. Ở vị trí mở, lỗ xuyên tâm của bi song song với hướng dòng chảy, cho phép lưu chất đi qua dễ dàng; khi van đóng, lỗ bi vuông góc với hướng dòng, chặn hoàn toàn dòng nước, đảm bảo độ kín tuyệt đối.

Ở các hệ thống điều khiển tự động, van bi điện có thể vận hành ở hai chế độ: ON/OFF và tuyến tính (Modulating). Với chế độ ON/OFF, van chỉ đóng hoặc mở hoàn toàn. Trong khi đó, ở chế độ tuyến tính, bộ điều khiển nhận tín hiệu analog 4–20mA hoặc 0–10V để xoay bi một góc bất kỳ, giúp điều tiết lưu lượng nước chính xác theo yêu cầu vận hành. Nhờ cơ chế này, van bi điều khiển điện đảm bảo độ ổn định, độ kín cao, và khả năng kiểm soát dòng chảy chính xác trong hệ thống cấp thoát nước, xử lý nước thải, hoặc các dây chuyền công nghiệp tự động hóa.

3. Các dòng van bi điều khiển điện hàng đầu tị trường hiện nay

• Van bi điều khiển điện ON OFF
• Van bi điều khiển điện tuyến tính
• Van bi điều khiển điện 24V
• Van bi điều khiển điện 220V
• Van bi 3 ngã điều khiển điện
• Van bi ren điều khiển điện
• Van bi mặt bích điều khiển điện
• Van bi inox điều khiển điện
• Van bi thép điều khiển điện
• Van bi gang điều khiển điện
• Van bi điều khiển điện Yaccor
• Van bi điều khiển điện Samwoo
• Van bi điều khiển điện KST
• Van bi điều khiển điện Wonil
• Van bi điều khiển điện Kitz

>>> Tìm hiểu thêm chi tiết về dòng van này tại đây: Van bi điều khiển điện.

III. Van nước – Van bướm điều khiển điện

Van bướm điều khiển điện (Electric Butterfly Valve) là loại van công nghiệp tự động, sử dụng bộ truyền động điện (Electric Actuator) để điều khiển đĩa van hình tròn xoay quanh trục chính, nhằm mở, đóng hoặc điều tiết lưu lượng nước trong đường ống. Khi cấp điện (thường 24VDC, 110VAC hoặc 220VAC), mô-tơ điện truyền lực quay đến trục van, khiến đĩa van xoay 90° — mở hoàn toàn khi song song với dòng chảy và đóng kín khi vuông góc, đảm bảo kiểm soát dòng nước chính xác, nhanh và ổn định.

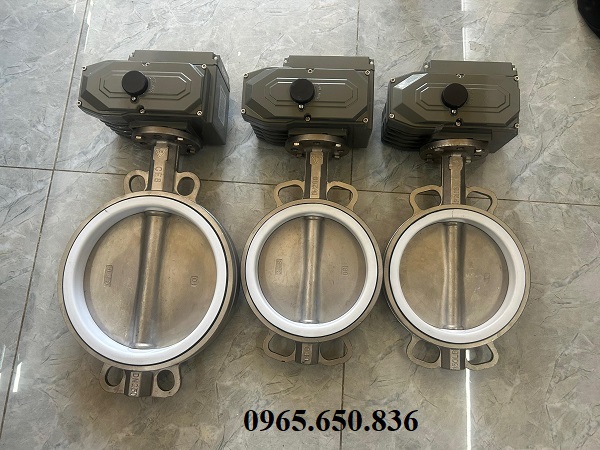

Van bướm điều khiển điện.

Van bướm điều khiển điện được chế tạo từ nhiều vật liệu khác nhau như gang, inox, nhựa hoặc thép, thích hợp cho cả hệ thống cấp thoát nước, xử lý nước thải, PCCC, HVAC và công nghiệp thực phẩm. So với van bi, loại van này nhẹ hơn, kích thước gọn, chi phí thấp hơn, đồng thời phù hợp cho đường ống lớn từ DN50 đến DN1200. Nhờ khả năng vận hành ổn định, tuổi thọ cao và dễ lắp đặt, van bướm điều khiển điện là giải pháp tối ưu trong các hệ thống tự động hóa lưu chất hiện đại.

1. Cấu tạo van bướm điều khiển điện

- Thân van bướm: Là phần vỏ bao bọc toàn bộ cụm van, thường được chế tạo từ gang, inox hoặc nhựa, có chức năng chịu áp lực dòng chảy, bảo vệ đĩa van và trục van khỏi tác động bên ngoài.

- Đĩa van (Butterfly Disc): Bộ phận hình tròn nằm giữa thân van, có nhiệm vụ đóng hoặc mở dòng nước khi xoay quanh trục chính. Đĩa thường được mạ hoặc đúc inox để chống ăn mòn và mài mòn hiệu quả.

- Trục van: Kết nối giữa đĩa van và bộ truyền động điện, có chức năng truyền lực xoay từ mô-tơ đến đĩa van, giúp thao tác đóng mở chính xác và ổn định trong quá trình vận hành lâu dài.

- Gioăng làm kín: Được lắp giữa thân van và đĩa van, thường làm bằng EPDM, NBR hoặc PTFE, giúp đảm bảo độ kín tuyệt đối, ngăn rò rỉ lưu chất và tăng khả năng chịu nhiệt, chịu áp lực của van.

- Bộ truyền động điện (Electric Actuator): Là mô-tơ điện được gắn phía trên thân van, có nhiệm vụ điều khiển góc quay của trục van theo tín hiệu điện 24VDC, 110VAC hoặc 220VAC. Thiết bị này giúp van đóng mở tự động, nhanh và chính xác.

2. Nguyên lý hoạt động của van bướm điều khiển điện

Khi có tín hiệu điện được cấp vào, bộ truyền động điện (Electric Actuator) bắt đầu hoạt động. Motor bên trong sẽ tạo ra momen xoắn và truyền lực xuống trục van, làm đĩa van xoay quanh trục chính một góc 90°, khi đĩa van song song với hướng dòng chảy, nước đi qua dễ dàng đó là trạng thái mở hoàn toàn. Ngược lại, khi đĩa van vuông góc với dòng chảy, lưu chất bị chặn lại hoàn toàn, tương ứng trạng thái đóng van. Quá trình này diễn ra nhanh, chính xác và hoàn toàn tự động, giúp giảm thao tác thủ công và tăng độ an toàn cho hệ thống.

Đối với các hệ thống điều khiển nâng cao, van bướm điều khiển điện có thể được tích hợp mạch điều khiển tuyến tính (Modulating), cho phép điều chỉnh góc mở của đĩa van theo tín hiệu điều khiển 4–20mA hoặc 0–10V. Cơ chế này giúp người vận hành điều tiết lưu lượng nước, áp suất và tốc độ dòng chảy một cách linh hoạt, phù hợp với yêu cầu thực tế.

3. Các dòng van bướm điều khiển điện hàng đầu thị trường hiện nay

• Van bướm điều khiển điện ON OFF
• Van bướm điều khiển điện tuyến tính
• Van bướm điều khiển điện 24V
• Van bướm điều khiển điện 220V
• Van bướm điều khiển điện 380V
• Van bướm gang điều khiển điện
• Van bướm inox điều khiển điện
• Van bướm thép điều khiển điện
• Van bướm nhựa điều khiển điện
• Van bướm thân gang cánh inox điều khiển điện
• Van bướm wafer điều khiển điện
• Van bướm Lug điều khiển điện
• Van bướm mặt bích điều khiển điện
• Van bướm điều khiển điện Yaccor
• Van bướm điều khiển điện Samwoo
• Van bướm điều khiển điện KST
• Van bướm điều khiển điện Kitz
• Van bướm điều khiển điện Wonil

>>> Tìm hiểu thêm chi tiết về dòng van này tại đây: Van bướm điều khiển điện.

IV. Van nước – Van cầu điều khiển điện

Van cầu điều khiển điện (Electric Globe Valve) là loại van công nghiệp tự động, sử dụng bộ truyền động điện (Electric Actuator) để đóng mở hoặc điều tiết lưu lượng chất lỏng, khí, hơi nước… thông qua chuyển động tịnh tiến của ty van. Khác với van bi hay van bướm dùng cơ chế xoay, van cầu điều khiển điện nâng lên hoặc hạ xuống đĩa van (hoặc nón van) để kiểm soát độ mở của dòng chảy, giúp điều chỉnh lưu lượng cực kỳ chính xác.

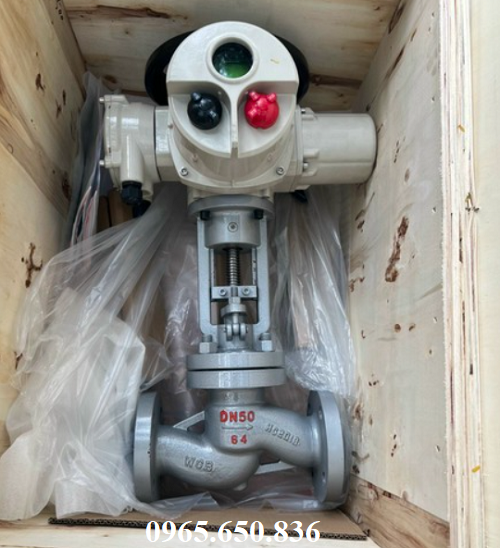

Van cầu điều khiển điện.

Thân van thường được chế tạo từ inox, đồng, gang hoặc thép carbon, chịu được áp suất và nhiệt độ cao, thích hợp cho các hệ thống hơi nóng, nước lạnh, dầu, khí nén hoặc hóa chất. Nhờ cơ chế đóng mở tuyến tính, van cầu điều khiển điện được ứng dụng phổ biến trong các dây chuyền tự động hóa, hệ thống điều khiển áp suất, nhà máy năng lượng, và xử lý nước công nghiệp. Đây là dòng van ưu tiên khi cần điều tiết lưu lượng tinh vi, vận hành ổn định và kiểm soát chính xác từng cấp độ dòng chảy.

1. Cấu tạo van cầu điều khiển điện

- Thân van cầu: Là bộ phận chính chứa toàn bộ cơ cấu làm việc bên trong, thường được chế tạo từ thép, inox hoặc gang, có khả năng chịu áp lực và nhiệt độ cao, đồng thời bảo vệ ty và đĩa van khỏi tác động môi trường.

- Đĩa van: Là phần tiếp xúc trực tiếp với ghế van, có nhiệm vụ đóng kín hoặc điều tiết lưu lượng khi ty van dịch chuyển. Đĩa được gia công chính xác, giúp đảm bảo độ kín và khả năng điều chỉnh mượt mà.

- Ty van: Là trục truyền động kết nối giữa bộ điều khiển điện và đĩa van. Khi mô-tơ điện hoạt động, ty van di chuyển lên xuống tuyến tính, điều khiển độ mở của đĩa van một cách chính xác, ổn định và êm ái.

- Gioăng làm kín: Được lắp ở vùng tiếp giáp giữa thân van và đĩa van, thường làm bằng PTFE, EPDM hoặc FKM, giúp ngăn rò rỉ, đảm bảo kín hoàn toàn và tăng tuổi thọ cho toàn bộ hệ thống van.

- Ghế van: Là phần cố định trong thân van, nơi đĩa van tiếp xúc khi đóng hoàn toàn. Buồng van được mài nhẵn, xử lý chống mài mòn, giúp đảm bảo độ kín cao và vận hành bền bỉ trong điều kiện áp lực lớn.

- Bộ truyền động điện (Electric Actuator): Là mô-tơ điện gắn phía trên thân van, có chức năng chuyển đổi tín hiệu điện thành chuyển động tuyến tính của ty van, giúp điều khiển tự động, chính xác và dễ dàng tích hợp với hệ thống PLC hoặc BMS.

2. Nguyên lý hoạt động của van cầu điều khiển điện

Khi có tín hiệu điện được truyền đến bộ truyền động điện (Electric Actuator), motor bên trong sẽ biến đổi năng lượng điện thành chuyển động tịnh tiến tuyến tính thông qua hệ thống bánh răng và trục vít. Chuyển động này làm ty van di chuyển lên hoặc xuống, kéo theo đĩa van (hoặc nón van) rời khỏi hoặc áp sát vào ghế van (seat). Khi đĩa van được nâng lên, dòng lưu chất được mở ra và chảy qua thân van; khi hạ xuống, đĩa van chặn kín miệng ghế, ngăn hoàn toàn dòng chảy.

Ở các hệ thống điều khiển tự động, van cầu điều khiển điện có thể vận hành theo hai chế độ: ON/OFF và tuyến tính (Modulating). Ở chế độ ON/OFF, van chỉ đóng hoặc mở hoàn toàn, phù hợp với điều khiển đơn giản. Trong khi đó, chế độ tuyến tính cho phép điều tiết lưu lượng theo tín hiệu 4–20mA hoặc 0–10V, giúp kiểm soát chính xác tốc độ và áp suất dòng chảy. Nhờ khả năng phản ứng linh hoạt, van cầu điều khiển điện được xem là giải pháp tối ưu cho các hệ thống cần điều chỉnh lưu lượng tinh vi, đặc biệt trong các nhà máy hơi, hóa chất, và xử lý nước công nghiệp.

3. Các dòng van cầu điều khiển điện phổ biến hiện nay

• Van cầu điều khiển điện 24V
• Van cầu điều khiển điện 220V
• Van cầu điều khiển điện 380V
• Van cầu inox điều khiển điện
• Van cầu gang điều khiển điện
• Van cầu thép điều khiển điện
• Van cầu nối ren điều khiển điện
• Van cầu mặt bích điều khiển điện
• Van cầu bầu điều khiển điện
• Van cầu chữ ngã điều khiển điện
• Van cầu góc điều khiển điện
• Van cầu hơi nóng điều khiển điện
• Van cầu nước điều khiển điện

V. Van nước – Van cổng điều khiển điện

Van cổng điều khiển điện (Electric Gate Valve) là loại van công nghiệp tự động, hoạt động nhờ bộ truyền động điện (Electric Actuator) để điều khiển chuyển động nâng và hạ của cánh van (cổng van), giúp đóng mở hoàn toàn dòng chảy trong đường ống. Khác với van bi hay van bướm điều khiển điện xoay 90°, van cổng điện sử dụng chuyển động tịnh tiến tuyến tính để nâng lá van lên khi mở và hạ xuống khi đóng, nhờ đó giữ lưu lượng dòng chảy đi qua ổn định, không bị xoáy hoặc giảm áp nhiều.

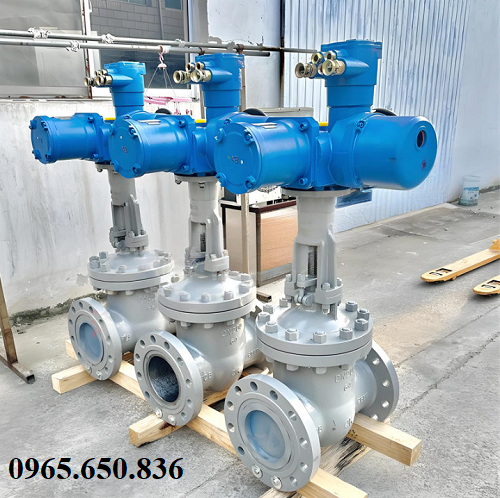

Van cổng điều khiển điện.

Thân van thường được chế tạo từ gang, thép, inox hoặc đồng, có khả năng chịu áp lực và nhiệt độ cao, phù hợp cho hệ thống nước, hơi, dầu hoặc chất lỏng công nghiệp. Khi kết hợp với bộ motor điện, người vận hành có thể điều khiển đóng mở từ xa, tích hợp với tủ PLC hoặc hệ thống SCADA, giúp giảm nhân công vận hành và nâng cao tính tự động hóa. Nhờ cấu trúc đơn giản, độ bền cao và khả năng kín nước tuyệt đối, van cổng điều khiển điện được sử dụng phổ biến trong nhà máy xử lý nước, trạm bơm, hệ thống cấp thoát nước và công trình hạ tầng kỹ thuật lớn.

1. Cấu tạo van cổng điều khiển điện

- Thân van cổng: Là phần khung chính chứa toàn bộ cụm hoạt động bên trong, thường được đúc từ gang, inox hoặc thép carbon, có chức năng chịu áp lực, bảo vệ cánh van và đảm bảo độ kín cho toàn bộ hệ thống ống dẫn.

- Cánh van (Gate): Là tấm kim loại di chuyển lên xuống theo phương thẳng đứng, có nhiệm vụ ngăn chặn hoặc cho phép dòng chảy đi qua. Cánh van được gia công phẳng, kín khít, giúp dòng nước đi qua thẳng, không gây tổn thất áp suất.

- Ty van (Stem): Là trục truyền động nối từ bộ điều khiển điện xuống cánh van, có nhiệm vụ truyền chuyển động tịnh tiến để đóng hoặc mở van. Ty van thường làm bằng inox hoặc thép hợp kim cứng, đảm bảo độ bền và chống mài mòn.

- Gioăng làm kín: Được lắp tại vị trí tiếp xúc giữa cánh van và thân van, thường làm từ EPDM, PTFE hoặc FKM, giúp ngăn rò rỉ lưu chất và duy trì độ kín hoàn toàn khi van đóng, đặc biệt hiệu quả trong môi trường áp suất cao.

- Nắp van (Bonnet): Được gắn ở phần trên thân van, có thể tháo rời để bảo dưỡng, thay thế ty và cánh van. Bộ phận này giúp giữ cố định ty van và tăng độ kín cho vùng nối với bộ truyền động điện.

- Bộ truyền động điện (Electric Actuator): Là mô-tơ điện gắn trên nắp van, có nhiệm vụ chuyển đổi tín hiệu điện thành chuyển động tịnh tiến của ty van, giúp van đóng mở tự động, nhanh và chính xác theo tín hiệu điều khiển từ xa.

2. Nguyên lý hoạt động của van cổng điều khiển điện

Khi bộ truyền động điện (Electric Actuator) được cấp nguồn, mô-tơ bên trong sẽ tạo ra mô-men xoắn, truyền động xuống ty van (stem) thông qua hệ thống bánh răng và trục vít. Chuyển động quay này được chuyển đổi thành chuyển động tịnh tiến làm cánh van (gate) nâng lên hoặc hạ xuống. Khi cánh van được kéo lên hoàn toàn, dòng nước hoặc lưu chất đi qua không bị cản trở, đây là trạng thái mở van. Ngược lại, khi cánh van hạ xuống sát ghế van, dòng chảy bị chặn lại hoàn toàn, trạng thái đóng van, đảm bảo kín tuyệt đối và không rò rỉ.

Van cổng điều khiển điện có thể hoạt động theo hai chế độ chính. Ở chế độ ON/OFF, mô-tơ chỉ đóng hoặc mở hoàn toàn van, phù hợp với các hệ thống yêu cầu thao tác đơn giản. Trong khi đó, ở chế độ Modulating (tuyến tính), mô-tơ nhận tín hiệu điều khiển analog 4–20mA hoặc 0–10V để điều chỉnh vị trí cánh van theo phần trăm góc mở, giúp điều tiết lưu lượng nước, áp suất và tốc độ dòng chảy chính xác. Nhờ cơ chế vận hành ổn định, lực đóng mở mạnh và độ kín cao, van cổng điều khiển điện được sử dụng rộng rãi trong các hệ thống cấp thoát nước, nhà máy năng lượng, và công trình hạ tầng kỹ thuật lớn.

3. Các dòng van cổng phổ biến trên thị trường hiện nay

• Van cồng gang điều khiển điện
• Van cổng inox điều khiển điện
• Van cổng thép điều khiển điện
• Van cổng phai điều khiển điện
• Van cổng dao điều khiển điện
• Van cổng nối ren điều khiển điện
• Van cổng mặt bích điều khiển điện
• Van cổng nối hàn điều khiển điện
• Van cổng điều khiển điện Hàn Quốc
• Van cổng điều khiển điện Đài Loan
• Van cổng điều khiển điện Trung Quốc
• Van cổng điều khiển điện Nhật Bản
• Van cổng điều khiển điện Canada
• Van cổng điều khiển điện EU

VI. Van nước – Van điện từ nước

Van điện từ nước (Water Solenoid Valve) là loại van điều khiển tự động hoạt động nhờ tác động của từ trường sinh ra trong cuộn coil điện từ. Khi được cấp nguồn điện (thường là 24VDC, 110VAC hoặc 220VAC), cuộn dây sinh ra lực từ, hút lõi sắt chuyển động và mở đường cho nước chảy qua. Khi ngắt điện, từ trường mất đi, lò xo đẩy lõi sắt trở lại vị trí ban đầu, đóng kín dòng nước, ngăn không cho lưu chất tiếp tục đi qua. Cơ chế này cho phép van hoạt động nhanh, chính xác và tự động hoàn toàn mà không cần tác động cơ học.

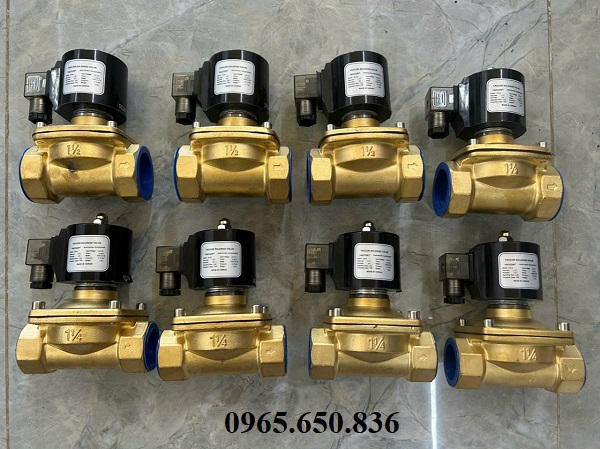

Van điện từ nước.

Van điện từ nước thường được chế tạo từ đồng, inox hoặc nhựa tùy theo môi trường sử dụng, và được chia thành hai dạng phổ biến là thường đóng (Normally Closed – NC) và thường mở (Normally Open – NO). Dòng van này được ứng dụng rộng rãi trong hệ thống cấp thoát nước, máy lọc nước, hệ thống tưới tự động, dây chuyền sản xuất, và hệ thống PCCC. Với ưu điểm kích thước nhỏ gọn, phản ứng nhanh, dễ lắp đặt và giá thành hợp lý, van điện từ nước là thiết bị điều khiển cơ bản và quan trọng trong các hệ thống dẫn nước và tự động hóa lưu chất hiện nay.

1. Cấu tạo van điện từ nước

- Thân van: Là bộ phận chính bao bọc toàn bộ cấu trúc bên trong, thường được chế tạo từ đồng, inox hoặc nhựa, có nhiệm vụ chịu áp lực nước và bảo vệ lõi từ, màng van khỏi tác động của môi trường bên ngoài.

- Cuộn coil điện từ (Solenoid Coil): Là bộ phận sinh ra từ trường khi được cấp điện áp 24VDC, 110VAC hoặc 220VAC. Từ trường này sẽ tác động lên lõi sắt bên trong, giúp điều khiển trạng thái đóng – mở của van một cách tự động.

- Lõi từ (Piston hoặc Plunger): Là thanh sắt từ tính đặt trong ống dẫn hướng, có khả năng di chuyển lên xuống khi cuộn coil hoạt động, nhằm mở hoặc đóng cửa dòng chảy. Bộ phận này đóng vai trò trung tâm trong cơ chế điều khiển của van.

- Lò xo đàn hồi: Được bố trí phía trên hoặc dưới lõi từ, có nhiệm vụ đưa lõi từ trở về vị trí ban đầu khi ngắt điện, giúp van tự động đóng lại, đảm bảo hoạt động ổn định và tránh hiện tượng rò rỉ lưu chất.

- Màng van (Diaphragm): Là tấm cao su hoặc màng PTFE mỏng, nằm giữa thân van và khoang điều khiển. Khi có áp suất và lực hút từ lõi từ, màng van sẽ nâng lên hoặc hạ xuống để điều tiết dòng nước.

- Gioăng làm kín: Được lắp ở các điểm tiếp xúc giữa thân van và nắp van, thường làm từ EPDM, NBR hoặc Viton, có nhiệm vụ ngăn nước rò rỉ và đảm bảo độ kín tuyệt đối trong quá trình vận hành.

2. Nguyên lý hoạt động của van điện từ nước

Khi cuộn coil điện từ (Solenoid coil) được cấp nguồn điện, dòng điện chạy qua cuộn dây tạo ra từ trường mạnh, tác động lên lõi sắt từ (plunger) bên trong. Lực từ này hút lõi sắt chuyển động lên trên, đồng thời nâng màng van hoặc mở cửa dòng chảy bên dưới, cho phép nước đi qua thân van một cách tự do. Trong trạng thái này, van được xem là đang mở, dòng nước lưu thông liên tục và ổn định.

Khi ngắt điện, từ trường mất đi, lò xo đàn hồi sẽ đẩy lõi sắt trở về vị trí ban đầu, khiến màng van hạ xuống và bịt kín lối nước, ngăn dòng chảy hoàn toàn. Với nguyên lý này, van điện từ nước có hai dạng vận hành chính: van thường đóng (NC) – ở trạng thái không có điện, van luôn đóng, chỉ mở khi cấp điện, và van thường mở (NO) – luôn mở sẵn, chỉ đóng lại khi có tín hiệu điện. Cơ chế này giúp van hoạt động nhanh, chính xác, tiêu thụ ít năng lượng, phù hợp cho hệ thống cấp thoát nước, tưới tự động, xử lý nước và dây chuyền sản xuất công nghiệp.

3. Các dòng van điện từ nước hàng đầu thị trường hiện nay

• Van điện từ nước 12V
• Van điện từ nước 110V
• Van điện từ nước 220V
• Van điện từ nước bằng đồng
• Van điện từ nước bằng nhựa
• Van điện từ nước bằng inox
• Van điện từ nước bằng gang
• Van điện từ nước nối ren
• Van điện từ nước mặt bích
• Van điện từ nước Yaccor
• Van điện từ nước ODE
• Van điện từ nước Round star
• Van điện từ nước unid

>>> Tìm hiểu thêm chi tiết về dòng van này tại đây: Van điện từ.

Quý khách hàng quan tâm đến các dòng sản phẩm van nước điều khiển điện, vùi lòng liên hệ: 0965.650.836 để nhận tư vấn và catalog chính xác nhất của sản phẩm.

VII. Các lưu ý quan trọng khi lựa chọn và sử dụng van nước điều khiển điện

A. Các lưu ý khi lựa chọn van nước điều khiển điện

Khi lựa chọn van nước điều khiển điện, yếu tố đầu tiên cần xem xét là môi trường làm việc. Nếu hệ thống vận hành với nước sạch, nước thải hoặc dung dịch hóa chất, cần chọn vật liệu thân van phù hợp như inox, đồng, gang hoặc nhựa PVC.

• Với môi trường áp suất cao hoặc nhiệt độ lớn, nên ưu tiên van inox hoặc thép không gỉ để tăng độ bền.
• Với hệ thống nước thông thường, có thể chọn van đồng hoặc nhựa để tiết kiệm chi phí mà vẫn đảm bảo độ kín.

Tiếp theo là điện áp và cơ chế điều khiển, van nước điều khiển điện có nhiều dải điện áp phổ biến như 24VDC, 110VAC và 220VAC, cần lựa chọn tương thích với tủ điều khiển hoặc nguồn cấp hiện có.

• Nếu chỉ cần đóng/mở nhanh, nên chọn loại ON/OFF.
• Nếu cần điều tiết lưu lượng chính xác, hãy chọn loại tuyến tính (Modulating) có tín hiệu 4–20mA hoặc 0–10V.

Cuối cùng, hãy chú ý kiểu kết nối của van là nối ren, mặt bích hoặc clamp để phù hợp với đường ống. Đồng thời, nên chọn kích thước DN tương ứng với lưu lượng dòng chảy để đảm bảo áp suất ổn định, tránh sụt áp hoặc rò rỉ trong quá trình vận hành.

B. Các lưu ý khi sử dụng van nước điều khiển điện

• Khi đưa van vào vận hành, cần đảm bảo nguồn điện ổn định, chống ẩm và đúng định mức điện áp để bảo vệ mô-tơ điện.
• Bộ truyền động điện phải được lắp đúng hướng dòng chảy, tránh nghịch chiều gây kẹt cánh van hoặc tổn thất lưu lượng.
• Trước khi cấp điện, nên kiểm tra lại toàn bộ đường ống, mối nối, gioăng làm kín và đảm bảo van ở trạng thái đóng an toàn.
• Trong quá trình sử dụng, cần vệ sinh và bảo dưỡng định kỳ lau sạch bụi bẩn trên thân motor, kiểm tra độ kín của màng và gioăng, tra dầu cho trục truyền động để giảm ma sát.
• Với hệ thống hoạt động liên tục hoặc ngoài trời, nên chọn van có tiêu chuẩn bảo vệ IP65 hoặc IP67, giúp chống nước, chống bụi và tăng tuổi thọ cho bộ điều khiển điện.
• Ngoài ra, nếu van được lắp ở vị trí ẩm ướt hoặc trong hầm kỹ thuật, nên bố trí thêm hộp bảo vệ hoặc mái che để đảm bảo an toàn tuyệt đối cho thiết bị trong suốt quá trình vận hành.

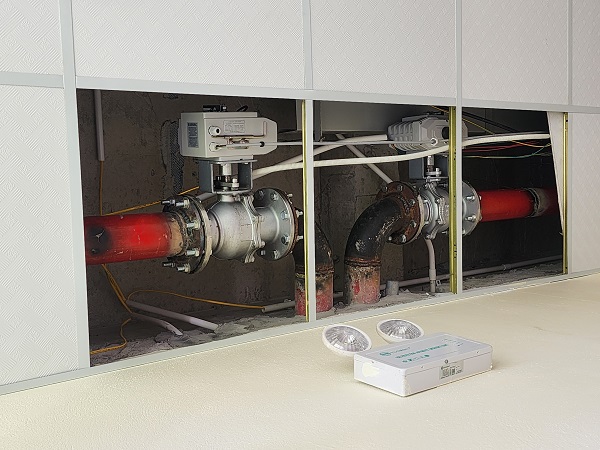

Lắp đặt van nước điều khiển điện.

VIII. Nhà cung cấp van nước điều khiển điện hàng đầu hiện nay

Trong nhiều năm qua, Thuận Phát Valve được biết đến là đơn vị phân phối van công nghiệp uy tín hàng đầu tại Việt Nam, chuyên cung cấp các dòng van nước điều khiển điện chính hãng từ nhiều thương hiệu nổi tiếng trên thế giới như KosaPlus (Hàn Quốc), Haitima (Đài Loan), Yaccor, Samwoo, Round Star (Đài Loan)… Với mạng lưới cung ứng rộng khắp và đội ngũ kỹ sư kỹ thuật giàu kinh nghiệm, Thuận Phát luôn đảm bảo sản phẩm đạt tiêu chuẩn quốc tế, hoạt động ổn định và tuổi thọ cao trong mọi môi trường ứng dụng.

Chúng tôi cung cấp đa dạng các dòng sản phẩm như van bướm điều khiển điện, van bi điều khiển điện, van cầu điều khiển điện, van cổng điện, van dao điều khiển điện, van điện từ nước cùng phụ kiện lắp đặt đồng bộ. Mỗi sản phẩm đều được kiểm định chất lượng kỹ lưỡng, có đầy đủ chứng chỉ CO – CQ, đáp ứng tiêu chuẩn JIS, BS, DIN, ANSI. Bên cạnh đó, Thuận Phát còn tư vấn chọn van theo từng môi trường sử dụng, hỗ trợ lắp đặt, bảo hành và giao hàng toàn quốc.

Với phương châm chất lượng làm nên thương hiệu – Uy tín tạo nên niềm tin, Thuận Phát Valve cam kết mang đến cho khách hàng giải pháp van nước điều khiển điện tối ưu nhất về chất lượng, giá thành và dịch vụ hậu mãi. Liên hệ ngay Thuận Phát Valve để được báo giá chi tiết, tư vấn kỹ thuật miễn phí và lựa chọn sản phẩm phù hợp nhất cho hệ thống của bạn.

Một số câu hỏi thường gặp về van nước điều khiển điện

- Van nước điều khiển điện có khác gì so với van điện từ không?

Có. Van nước điều khiển điện sử dụng mô-tơ điện (actuator) để quay hoặc nâng ty van, đóng mở cơ học phù hợp với đường ống lớn, áp suất cao và lưu lượng lớn. Trong khi đó, van điện từ hoạt động nhờ lực hút từ trường của cuộn coil, kích thước nhỏ, phản ứng nhanh nhưng chỉ thích hợp cho hệ thống nhỏ, lưu lượng thấp.

- Van nước điều khiển điện có dùng được cho nước thải không?

Có, nhưng cần chọn đúng vật liệu thân van và gioăng làm kín. Với nước thải hoặc hóa chất, nên dùng van inox, gang phủ epoxy hoặc van nhựa UPVC, kết hợp gioăng EPDM hoặc FKM để chống ăn mòn và bám cặn.

- Van nước điều khiển điện hoạt động theo nguồn điện nào?

Tùy vào hệ thống điều khiển, van có thể sử dụng các điện áp phổ biến như 24VDC, 110VAC hoặc 220VAC. Trong công nghiệp, 220VAC thường được sử dụng nhiều nhất nhờ nguồn điện ổn định và mô-men xoắn mạnh, giúp van đóng mở dễ dàng hơn trên các đường ống có áp lực cao.

- Van nước điều khiển điện có thể điều tiết lưu lượng không?

Có. Ngoài loại ON/OFF chỉ đóng hoặc mở hoàn toàn, còn có loại tuyến tính (Modulating) – cho phép điều chỉnh góc mở van theo tín hiệu điều khiển analog (4–20mA hoặc 0–10V), giúp điều tiết lưu lượng chính xác theo yêu cầu vận hành.

- Tuổi thọ trung bình của van nước điều khiển điện là bao lâu?

Nếu được lắp đặt và bảo dưỡng đúng kỹ thuật, tuổi thọ trung bình của van có thể đạt từ 5 đến 10 năm, tùy môi trường hoạt động và tần suất đóng mở. Nên vệ sinh định kỳ, kiểm tra gioăng làm kín và đảm bảo nguồn điện ổn định để duy trì độ bền lâu dài.

- Có thể lắp van nước điều khiển điện ngoài trời không?

Có thể, nhưng cần chọn loại van có tiêu chuẩn bảo vệ IP65 – IP67 để đảm bảo chống nước, chống bụi cho mô-tơ điện. Trong trường hợp môi trường ẩm hoặc mưa nhiều, nên lắp thêm mái che hoặc hộp bảo vệ để tăng tuổi thọ và đảm bảo an toàn vận hành.
