Các kiểu kết nối của van bi

Các dạng kết nối tiêu chuẩn của van bi - Đặc điểm của từng dạng kết nối

Van bi là dòng thiết bị công nghiệp được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp và dân dụng hiện nay, với đa dạng kiểu kết nối đường ống khác nhau giúp chúng phù hợp với mọi thiết kế đường ống từ đó đem lại sự tiện lợi cho người sử dụng và đảm bảo được tiêu chuẩn lắp đặt của hệ thống. Trong bài viết này chúng ta sẽ cùng tìm hiểu về các dạng kết nối thông dụng của van bi, chi tiết của từng dạng kết nối mời quý vị cùng theo dõi nội dung bài viết dưới đây:

I. Các kiểu kết nối của van bi phổ biến nhất hiện nay

Van bi 5 dạng kết nối chính là kết nối ren, kết nối mặt bích, kết nối hàn, kết nối Clamp, và kết nối rắc co. Mỗi dạng kết nối đều có những đặc điểm nổi bật riêng, phù hợp sử dụng trong các hệ thống đường ống khác nhau.

1. Van bi nối ren

Kết nối ren là một trong những kiểu kết nối phổ biến nhất trong các dạng van bi có kích thước nhỏ và vừa, các kích thước phổ biến của dòng kết nối này là DN10 – DN100. Kiểu kết nối này sử dụng các vòng ren bên ngoài của ống và bên trong của van bi để tạo thành một mối nối chắc chắn. Các kích thước phổ biến của kết nối ren bao gồm NPT (National Pipe Thread), BSPT (British Standard Pipe Thread), và BSPP (British Standard Pipe Parallel).

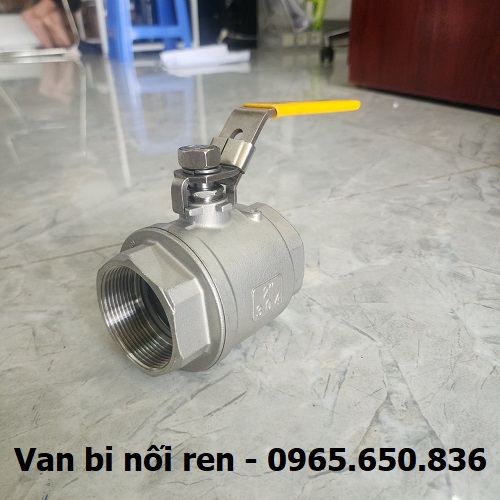

Van bi dạng kết nối ren.

- Cách kết nối của van bi nối ren

Để kết nối van bi với ống, các bộ phận ren được vặn chặt với nhau. Trong quá trình kết nối, cần phải sử dụng các chất liệu bôi trơn hoặc băng keo dán ren để tăng độ kín khít và tránh rò rỉ.

- Lợi thế của dạng kết nối ren

• Dễ dàng lắp đặt: Kết nối ren dễ dàng và nhanh chóng, không yêu cầu các công cụ chuyên dụng phức tạp.
• Tiết kiệm chi phí: So với các loại kết nối khác, kết nối ren có chi phí thấp hơn.
• Dễ bảo trì: Việc thay thế hoặc bảo dưỡng các van bi kết nối ren rất dễ dàng và tiện lợi.

>>> Tìm hiểu chi tiết về dòng sản phẩm: Van bi nối ren

2. Van bi mặt bích

Kết nối dạng mặt bích là một trong những kiểu kết nối mạnh mẽ nhất, thường được sử dụng trong các hệ thống có áp suất cao, kích thước lớn hoặc yêu cầu độ kín cao. Các đầu nối flange có dạng mặt bích, giúp tạo ra một kết nối chắc chắn giữa van bi và hệ thống ống dẫn, thiết kế đa dạng các tiêu chuẩn mặt bích khác nhau như JIS, DIN, ANSI, BS phù hợp với mọi tiêu chuẩn của đường ống hiện nay

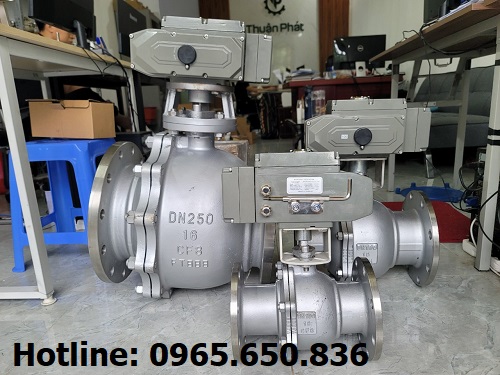

Van bi kết nối mặt bích.

- Cách kết nối của van bi mặt bích

Kết nối flange yêu cầu hai mặt bích được bắt chặt với nhau bằng các bu lông, tạo thành mối nối chắc chắn. Thường sử dụng gioăng cao su hoặc kim loại để đảm bảo độ kín.

- Lợi thế của dạng kết nối mặt bích

• Khả năng chịu áp suất cao: Kết nối flange có thể chịu được áp suất rất cao và môi trường làm việc khắc nghiệt.
• Dễ dàng tháo lắp: Kết nối này dễ dàng tháo rời để thay thế hoặc bảo trì mà không làm hỏng các bộ phận.
• Ứng dụng cho các hệ thống lớn: Thích hợp với các hệ thống có kích thước lớn hoặc yêu cầu khả năng vận hành bền bỉ.

>>> Tìm hiểu chi tiết về dòng sản phẩm: Van bi mặt bích

3. Van bi nối hàn

Kết nối hàn là một kiểu kết nối vĩnh viễn, trong đó phần kết nối của van bi được hàn trực tiếp vào hệ thống ống. Kết nối này được sử dụng khi yêu cầu độ bền và tính ổn định cao cho hệ thống, các mối hàn có thể là hàn điện, hàn hồ quang hoặc hàn TIG, tùy thuộc vào yêu cầu kỹ thuật và môi trường làm việc.

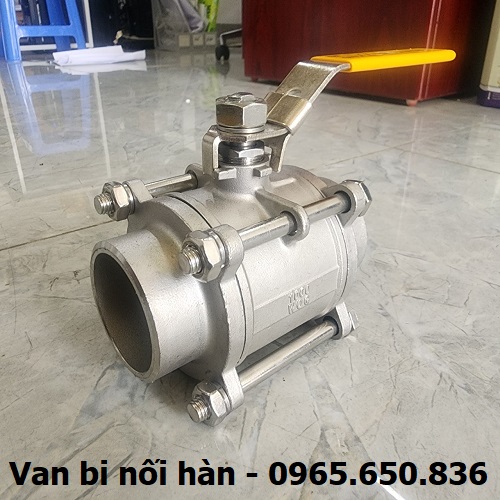

Van bi kết nối hàn.

- Cách kết nối của van bi nối hàn

Các bộ phận của van bi sẽ được hàn vào ống dẫn bằng phương pháp hàn nhiệt. Quá trình này yêu cầu tay nghề của thợ hàn để đảm bảo mối nối vững chắc và kín.

- Lợi thế cảu dạng kết nối hàn

• Độ bền cao: Mối hàn rất chắc chắn, không lo bị rò rỉ trong quá trình sử dụng lâu dài.
• Chịu được môi trường khắc nghiệt: Phù hợp với các hệ thống yêu cầu khả năng chịu nhiệt độ cao, áp suất lớn và môi trường làm việc khắc nghiệt.
• Khả năng chống rò rỉ: Kết nối hàn tạo ra mối nối kín tuyệt đối, không có nguy cơ rò rỉ.

>>> Tìm hiểu chi tiết về dòng sản phẩm: Van bi nối hàn

4. Van bi nối clamp

Kết nối kẹp Clamp là dạng kết nối sử dụng kẹp clamp để kết nối van bi với đường ống, thiết kết dạng kết nối này thường được sử dụng trong các hệ thống có yêu cầu cao về độ tinh khiết của lưu chất, đảm bảo điểm kết nối khong bị bám dính, hay có chất liệu khác không đáp ứng tiêu chuẩn của hệ thống.

Van bi kết nối clamp.

- Cách kết nối dạng nối clamp

Van bi được kết nối với ống bằng cách sử dụng các bộ phận kẹp và bu lông. Các bộ phận này được siết chặt để tạo ra mối nối chắc chắn và kín.

- Lợi thế của dạng kết nối clamp

• Dễ dàng lắp đặt và tháo lắp: Kết nối này giúp giảm thiểu thời gian lắp đặt và thay thế, dễ dàng điều chỉnh.
• Tiết kiệm chi phí bảo trì: Nếu có sự cố, việc tháo rời van bi để sửa chữa hoặc thay thế nhanh chóng và tiết kiệm chi phí.
• Linh hoạt: Thích hợp cho các hệ thống có thay đổi hoặc yêu cầu bảo trì thường xuyên.

>>> Tìm hiểu chi tiết về dòng sản phẩm: Van bi nối clamp vi sinh

5. Van bi rắc co

Kết nối rắc co (compression fitting) là một kiểu kết nối không hàn và không sử dụng ren, thích hợp cho các hệ thống có yêu cầu cao về tính kín và độ bền. Dạng kết nối này thường được thiết kế đối với các dòng van bi nhựa, sử dụng trong các hệ thống đường ống nhựa, nơi có áp suất dòng chảy ổn định và không quá cao.

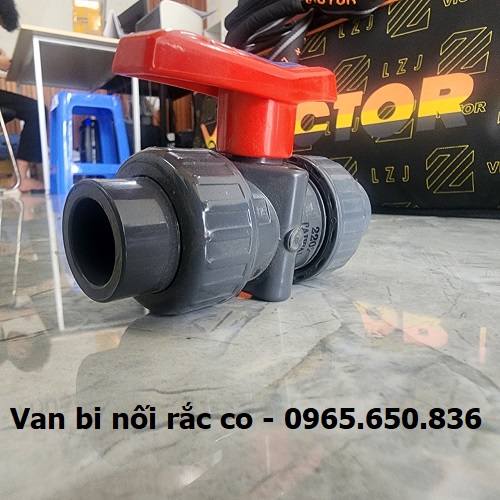

Van bi kết nối rắc co.

- Cách kết nối dạng rắc co

Kết nối rắc co hoạt động thông qua việc dùng các vòng đệm hoặc ống kẹp để tạo lực nén lên phần ống khi lắp vào bộ phận kết nối của van bi. Quá trình này chỉ yêu cầu việc siết chặt đai ốc hoặc vòng đệm, không cần sử dụng các công cụ hàn hay ren. Mối nối này sẽ tạo ra sự kết nối chặt chẽ giữa van bi và ống dẫn, giúp ngăn ngừa rò rỉ chất lỏng hoặc khí.

- Lợi thế của dạng kết nối rắc co

• Lắp đặt nhanh chóng: Việc kết nối và tháo lắp van bi với rắc co rất nhanh chóng và dễ dàng. Điều này đặc biệt hữu ích trong những trường hợp cần thay thế hoặc bảo trì mà không mất nhiều thời gian.
• Không cần hàn: Dễ dàng lắp đặt mà không cần phải sử dụng đến các phương pháp hàn, giúp giảm thiểu chi phí và công sức trong quá trình thi công.
• Tiết kiệm không gian: Dạng kết nối này rất thích hợp cho những hệ thống có không gian hạn chế, vì không cần nhiều công đoạn phức tạp.

>>> Tìm hiểu chi tiết về dòng sản phẩm: Van bi nhựa rắc co

II. Các lưu ý cần quan tâm khi lựa chọn dạng kết nối của van bi

Khi lựa chọn dạng kết nối cho van bi, có nhiều yếu tố cần được xem xét kỹ lưỡng để đảm bảo sự phù hợp với yêu cầu kỹ thuật của hệ thống. Dưới đây là các lưu ý quan trọng giúp bạn đưa ra quyết định chính xác khi chọn kiểu kết nối cho van bi.

- Áp suất và nhiệt độ của môi trường hệ thống

• Áp suất làm việc: Đối với các hệ thống có áp suất cao, bạn nên lựa chọn các kết nối như hàn hoặc flange, vì chúng có khả năng chịu áp suất lớn mà không bị rò rỉ. Kết nối ren hoặc rắc co có thể không phù hợp cho các hệ thống yêu cầu chịu áp suất quá cao.
• Nhiệt độ: Khi hệ thống làm việc ở nhiệt độ cao, các kết nối hàn và flange thường sẽ mang lại hiệu quả tốt hơn, bởi chúng có khả năng chịu nhiệt vượt trội. Kết nối ren hoặc đẩy ống có thể không thích hợp trong những trường hợp này vì chúng dễ bị ảnh hưởng bởi nhiệt độ cực đoan.

- Dạng lưu chất hoạt động của hệ thống

• Hóa chất và sự ăn mòn: Các chất lỏng hoặc khí có tính ăn mòn cao đòi hỏi các kết nối được làm từ vật liệu chịu được sự ăn mòn. Kết nối hàn hoặc flange có thể được thực hiện với vật liệu chống ăn mòn (như thép không gỉ hoặc hợp kim đặc biệt), giúp bảo vệ hệ thống khỏi sự hư hại do các hóa chất.
• Môi trường khắc nghiệt: Các hệ thống yêu cầu làm việc trong môi trường khắc nghiệt (như ngoài trời, dưới nước hoặc trong các điều kiện đặc biệt) thường ưu tiên các kiểu kết nối như hàn hoặc flange, vì chúng mang lại sự bền bỉ và chắc chắn trong thời gian dài.

- Kích thước và đặc điểm kỹ thuật của hệ thống

• Kích thước ống và van: Đối với các hệ thống có kích thước lớn, kết nối flange hoặc hàn thường là lựa chọn ưu tiên vì chúng có thể chịu được kích thước lớn của các ống và van. Kết nối ren hoặc rắc co thích hợp hơn cho các hệ thống nhỏ hoặc có nhu cầu thay đổi linh hoạt.
• Tốc độ lưu chất: Các kết nối phải đảm bảo không làm gián đoạn dòng chảy hoặc gây ra các trở ngại cho lưu lượng chất lỏng. Kết nối flange hoặc hàn thường được ưa chuộng trong các hệ thống yêu cầu lưu lượng cao và ổn định.

- Theo tiêu chí lắp đặt, bảo dưỡng và thay thế

• Lắp đặt nhanh chóng: Nếu hệ thống yêu cầu lắp đặt nhanh hoặc thay thế dễ dàng, kết nối rắc co, đẩy ống hoặc ren sẽ là lựa chọn lý tưởng vì chúng không cần đến hàn hoặc các công cụ phức tạp.
• Bảo dưỡng và thay thế: Các kết nối như rắc co và ren dễ dàng tháo lắp và bảo trì. Trong khi đó, kết nối hàn và flange thường cần thiết bị và kỹ thuật chuyên môn để tháo gỡ hoặc thay thế.

- Giá thành và chi phí đầu tư của hệ thống

• Chi phí đầu tư: Kết nối ren và rắc co thường có chi phí thấp hơn so với các loại kết nối hàn hoặc flange. Tuy nhiên, nếu hệ thống của bạn yêu cầu độ bền cao và không cần thay thế thường xuyên, đầu tư vào kết nối hàn hoặc flange có thể là lựa chọn tiết kiệm chi phí lâu dài.
• Chi phí bảo trì: Các kết nối dễ bảo trì, như rắc co, ren hoặc kẹp, có thể giúp tiết kiệm chi phí trong quá trình bảo dưỡng và sửa chữa. Kết nối hàn và flange đòi hỏi các công cụ và kỹ thuật chuyên nghiệp để thay thế hoặc sửa chữa, điều này có thể gây ra chi phí cao hơn.

- Đáp ứng các yêu cầu kỹ thuật của hệ thống

• Độ kín khít: Trong các ứng dụng yêu cầu độ kín tuyệt đối (như trong các ngành công nghiệp hóa chất hoặc dược phẩm), các kết nối hàn và flange thường được ưu tiên vì khả năng tạo ra một mối nối kín hoàn hảo.
• Độ bền lâu dài: Các kết nối hàn và flange có độ bền vượt trội và phù hợp với các hệ thống yêu cầu tuổi thọ cao và ít bảo trì. Kết nối ren và rắc co thường được sử dụng trong các ứng dụng có yêu cầu bảo trì và thay thế thường xuyên.

>>> Kết Luận: Việc lựa chọn dạng kết nối của van bi phụ thuộc vào nhiều yếu tố kỹ thuật và yêu cầu cụ thể của hệ thống. Để đạt được hiệu quả tối đa, bạn cần cân nhắc các yếu tố như áp suất, nhiệt độ, môi trường làm việc, kích thước hệ thống, chi phí đầu tư và bảo trì. Việc lựa chọn đúng loại kết nối sẽ giúp hệ thống hoạt động ổn định, giảm thiểu chi phí và tăng độ bền lâu dài.
