Van bi nhựa

I. Giới thiệu van bi nhựa

Van bi nhựa là dòng van có thiết kế đĩa van hình cầu được đục lỗ xuyên tâm để lưu chất di chuyển qua van, dòng van này được làm từ các chất liệu nhựa phổ biến hiện nay như PVC, UPVC, CPVC, PPR, PPH. Đây là các dòng nhựa rất được ưu chuộng sử dụng trong các hệ thống đường ống hiện nay, mỗi dạng chất liệu đều có những đặc điểm của riêng mình, phù hợp sử dụng trong từng môi trường khác nhau.

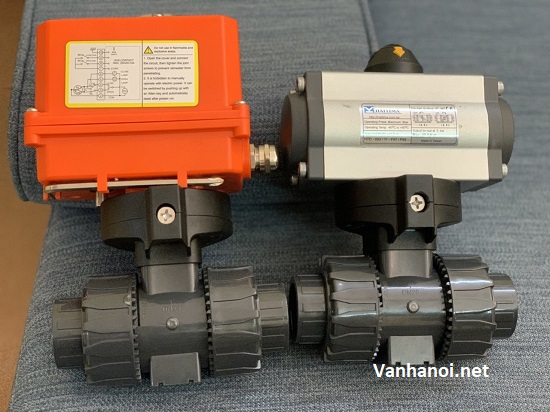

Van bi nhựa điều khiển điện - khí nén.

Cũng như các dòng van bi khác trên thị trường, van bi nhựa cũng được thiết kế với đa dạng kiểu dáng, mẫu mã, có nhiều dạng điều khiển khác nhau như điều khiển tay gạt, điều khiển điện, điều khiển khí nén. Với 2 dạng kết nối với đường ống chính là kết nối rắc co và mặt bích, ngoài ra kích thước của dòng van này cũng khá đa dạng từ DN15 - DN200 phù hợp lắp đặt trên các hệ thống đường ống nhỏ và vừa hiện nay.

1.1. Đặc điểm của van bi nhựa

Được làm từ chất liệu nhựa nên các dòng van bi nhựa thường có bề ngoài khá đặc biệt, rất dễ dàng nhận biết dòng van này thông qua màu sắc, kiểu dáng. Tuy nhựa là chất liệu có độ bền tốt, nhưng khả năng chịu va đập, áp lực và nhiệt độ của chất liệu này không quá cao. Thường dòng van bi nhựa này sẽ hoạt động tốt trong các môi trường áp lực PN16 và nhiệt độ từ 0 đến 80 độ C.

Tuy nhiện nhựa là chất liệu có khả năng chống ăn mòn tốt, đặc biệt không bị ảnh hưởng bởi yếu tố mỗi trường nên dòng van này rất được ưu chuộng sử dụng trong các hệ thống ngầm, hệ thống hóa chất,...Đặc biệt giá thành của dòng van này khá rẻ, phù hợp sử dụng cho mọi hệ thống, từ các hệ thống đường ống dân dụng đến các hệ thống đường ống công nghiệp hiện đại.

1.2. Thông số kỹ thuật

• Kích thước: Dn15 đến Dn200.
• Chất liệu van: PVC, UPVC,CPVC, PPH, PPR.
• Chất liệu bi van: Inox 304, 316.
• Dạng kết nối: Rắc co, kết nối mặt bích.
• Dạng điều khiển: Tay gạt, điều khiển điện, điều khiển khí nén.
• Áp xuất làm việc: PN10, PN16.
• Nhiệt độ làm việc: Từ 0 độ C đến 80 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, khí, hóa chất,...
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc,..
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

II. Cấu tạo và nguyên lý hoạt động của van bi nhựa

2.1. Cấu tạo van bi nhựa

Cũng như các dòng van bi khác trên thị trường, cấu tạo van bi nhựa không có quá nhiều khác biệt. Dưới đây là chi tiết cấu tạo dòng van này, mời quý vị cùng tham khảo.

Thân van: Được làm từ các chất liệu nhựa PVC, UPVC, CPVC, PPH, PPR,...thân van là bộ phận kết nối trực tiếp với đường ống hệ thống bằng rắc co hoặc mặt bích được thiết kế ở 2 đầu thân van. Ngoài ra thân van cũng là bộ phận có kích thước lớn nhất bao bọc các bộ phận khác trên trong.

Trục van: Thường được làm từ các chất liệu kim loại như thép hoặc inox, trục van kết nối giữ bi van và bộ phận điều khiển. Có chức nhăng điều khiển hoạt động của bi van.

Bi van: Là bộ phận có hình dạng viên bi ( Hình cầu ) được đục lỗ xuyên tâm bằng với kích thước đường ống để lưu chất di chuyển qua khi van mở. Bi van hoạt động dựa vào sự chuyển động cảu trục van, khi người tác động lên trục van bi van cũng sẽ di chuyển theo trục van.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao, có nhiệm vụ làm kín cho van khi van đóng hoặc ngưng hoạt động. Gioăng được lắp đặt ở giữ bi van và thân van.

Bộ phận điều khiển: Đây là bộ phận tác động lực lên trục van, bộ phận này được gắn trên đỉnh của van và kết nối trực tiếp với trục van. Có nhiều dạng bộ phận điêu khiển khác nhau, ở mỗi dạng sẽ có cách điều khiển hoạt động khác nhau.

Các dạng bộ phận điều khiển

• Điều khiển tay gạt
• Điều khiển khí nén
• Điều khiển điện

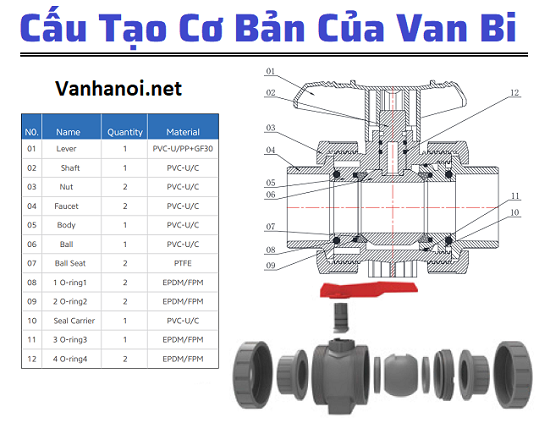

Cấu tạo cơ bản van bi nhựa tay gạt.

2.2. Nguyên lý hoạt động của van bi nhựa

Van bi nhựa có nguyên lý hoạt động khá đơn giơn, dòng van này hoạt động hoàn toàn dựa vào chuyển động xoay từ góc 0 độ đến 90 độ của bi van. Cụ thể khí nguyên lý hoạt động của dòng van này như sau:

Khi van ở trạng thái đóng lỗ được đục xuyên tâm trên bi van sẽ nằm vuông góc với dòng chảy lưu chất và ngăn chặn dòng chảy đi qua van. Muốn mở van người sử dụng cần tác động lực vào thiết bị điều khiển khiển trục van xoay góc 90 độ, bi van được gắn liền với trục van sẽ xoay theo đến góc 90 độ tức van đã mở hoàn toàn ( lúc này lỗ đục xuyên tâm của bi van và dòng chảy sẽ là 1 đường thẳng cho lưu chất di chuyển qua van ).

Muốn đóng van người sử dụng chỉ cần tác động lực đưa trục van xoay lại vị trí ban đầu, lỗ trên bi van nằm vuông góc với dòng chảy. Người sử dụng có thể mở bi van theo nhiều góc độ khác nhau bằng cách điều chỉnh góc xoay của trục van từ góc 1 độ đến 89 độ để điều chỉnh lưu lượng dòng chảy lưu chất.

III. Đánh giá ưu, nhược điểm và ứng dụng của van bi nhựa

3.1. Ưu điểm của van bi nhựa

Van bi nhựa có nhiều ưu điểm đặc biệt với các dòng van khác trên thị trường, có thể kể đến như:

• Van có thiết kế khá đơn giản, trọng lượng nhẹ rất thuận tiện cho lắp đặt và vận chuyển.
• Thiết kế kết nối dạng rắc co hoặc kết nối mặt bích tiện lợi, dễ dàng lắp đặt và phù hợp lắp đặt trên nhiều hệ thống đường ống khác nhau.
• Các chất liệu nhựa PVC, UPVC, CPVC, PPH, PPR đều là chất liệu nhựa phổ biến, có đặc tính kháng hóa chất và ăn mòn cao.
• Khả năng chống cháy và cách điện tốt, rất khó hòa tan khi ở trong môi trường hữu cở, rất phù hợp sử dụng trong các hệ thống dân dụng.
• Có đa dạng cách điều khiển khác nhau, từ các dạng điều khiển cơ học tiện lợi, đến các dạng điều khiển tự động háo hiện đại.
• Van có dãi kích thước rộng, phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay.
• Giá thành các dòng van bi nhựa rẻ hơn rất nhiều so với các dòng van bi được làm từ các chất liệu khác.

3.2. Một số hạn chế của van bi nhựa

• Nhựa là chất liệu dạng dẻo, nên khả năng chống va đập, chịu áp lực và nhiệt độ của dòng van bi nhựa khá kém, nhiệt độ tối đa có thể chịu chỉ tới 80 độ C.
• Kích thước dòng van này giới hạn chỉ ở DN200, không phù hợp sử dụng trong các hệ thống kích thước và áp suất dòng chảy lớn.

3.3. Van bi nhựa được ứng dụng trong các hệ thống

Thông qua các đánh giá ưu điểm và nhược điểm kể trên, chúng ta có thể dễ dàng nhận biết dòng van này có thể hoạt động tốt trong những hệ thống nào. Dưới đây là 1 số hệ thống chuyên sử dụng dòng van này được chúng tôi thông kê qua nhiều năm cung cấp sản phẩm trên thị trường.

• Ứng dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị, tòa nhà, TTTM, khu phức hợp,...
• Ứng dụng trong các hệ thống đường ống dẫn nước thải, hệ thống xử lý nước thải đô thị, nước thải công nghiệp.
• Ứng dụng trong các hệ thống đường ống nước dân dụng, các hệ thống nước gia đình,..
• Ứng dụng trong các nhà máy sản xuất giấy, bao bì, thực phẩm, đồ uống,...
• Ứng dụng trong các hệ thống đường ống hóa chất, hệ thống sản xuất mỹ phẩm, nước hoa, sơn nước.

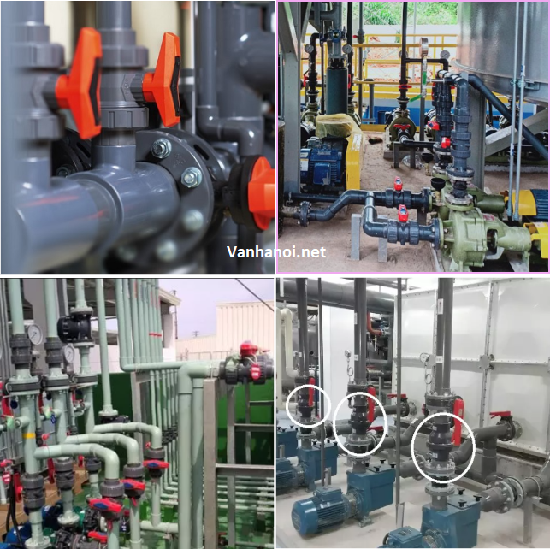

Ứng dụng van bi nhựa.

IV. Các dòng van bi nhựa phổ biến trên thị trường hiện nay

4.1. Van bi nhựa tay gạt

Van bi nhựa tay gạt là dòng van bi được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có thiết kế điều khiển bằng tay gạt rất thuận tiện cho người sử dụng, đơn giản hóa khả năng vận hành, không cần quá nhiều kinh nghiệm. Đặc biệt dòng van này có giá thành rất rẻ nên rất được ưu chuộng sử dụng trong các hệ thống nước dân dụng, các hệ thống đơn giản không yêu cầu quá nhiều về kỹ thuật.

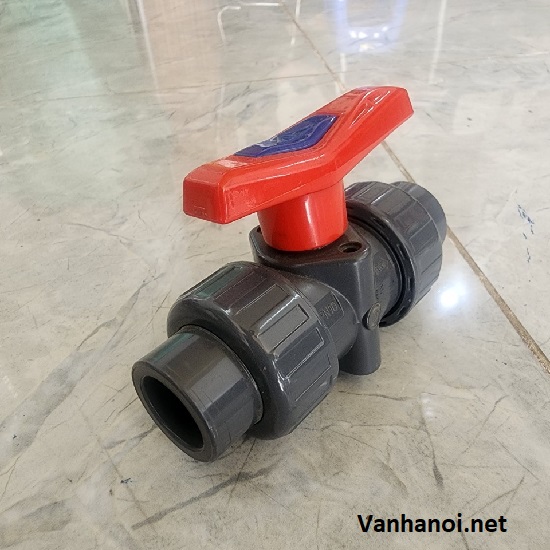

Van bi nhựa điều khiển tay gạt.

4.2. Van bi nhựa điều khiển điện

Van bi nhựa điều khiển điện là dòng van hiện đại có khả năng điều khiển tự động nhờ vào năng lượng điện, dòng van này là sự kết hợp giữa van bi và thiết bị truyền động điện. Thiết bị truyền động điện này có khả năng chuyển đổi điện năng 24V,, 220V, 380V thành động năng từ đó tác động điều khiển hoạt động của van bi nhựa.

Đây là dòng van hiện đại với khả năng điều khiển hoạt động của van từ xa mà không cần người sử dụng đến vị trí lắp đặt của van để điều khiển, ngoài ra dòng van này còn có khả năng truyền tín hiệu hoạt động của van về tủ điều khiển giúp người sử dụng luôn luôn có thể nắm bắt hoạt động của van. Tuy nhiên thời gian đóng và mở của van bi điều khiển điện khá chậm, mất từ 15 - 20 giây để hoàn thành 1 chu trình đóng hoặc mở.

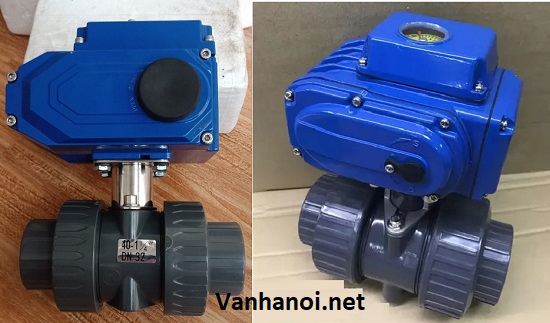

Van bi nhựa điều khiển điện.

Các dòng van bi nhựa điều khiển điện phổ hiến hiện nay:

• Van bi nhựa điều khiển điện ON/OFF
• Van bi nhựa điều khiển điện tuyến tính
• Van bi nhựa điều khiển điện Yaccor
• Van bi nhựa điều khiển điện Haitima
• Van bi nhựa điều khiển điện Geko

4.3. Van bi nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén là dòng van sử dụng áp suất khí nén để điều khiển hoạt động của van, đây là sự kết hợp giữa van bi cơ và bộ truyền động khí nén. Bộ truyền động khí nén này được trang bị 2 piston nằm ở 2 đầu của thiết bị có thể chuyển đổi áp lực khí nén từ 3 - 8bar thành các chuyển động xoay từ đó điều khiển hoạt động của bi van.

Van bi nhựa điều khiển khí nén là dòng van điều khiển tự động, sử dụng năng lượng khí nén an toàn cho môi trường không mất quá nhiều chi phí cho việc vận hành hoạt động. Ngoài ra dòng van này có quá trình đóng và mở rất nhanh, chỉ mất từ 1 - 2 giấy để hoàn thành 1 chu trình đóng hoặc mở van.

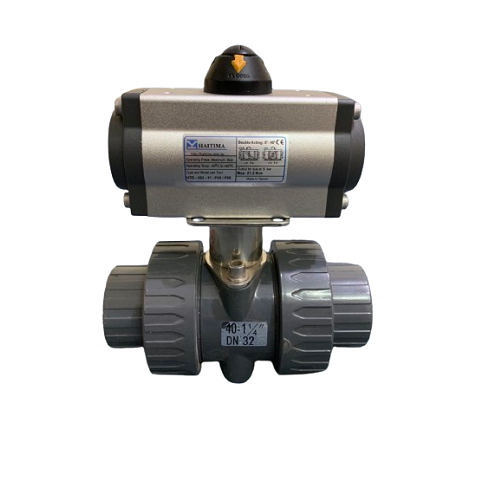

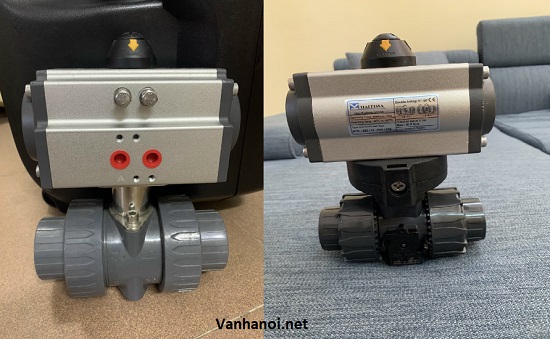

Van bi nhựa điều khiển khí nén.

Các dòng van bi nhựa điều khiển khí nén phổ biến hiện nay:

• Van bi nhựa điều khiển khí nén tác động đơn
• Van bi nhựa điều khiển khí nén tác động kép
• Van bi nhựa điều khiển khí nén tuyến tính
• Van bi nhựa điều khiển khí nén Yaccor
• Van bi nhựa điều khiển khí nén Haitima
• Van bi nhựa điều khiển khí nén Geko

4.4. Van bi nhựa rắc co

Van bi nhựa rắc co là dòng van được sử dụng khá phổ biến trên thị trường hiện nay, với kiểu kết nối rắc co đa dạng phù hợp lắp đặt trên mọi hệ thống đường ống nhựa hiện nay. Lưu ý khi lắp đặt dòng van này cần quấn thêm băng tan ở các đầu rắc co để có thể tăng thêm độ kín và chắc chắn cho điểm kết nối.

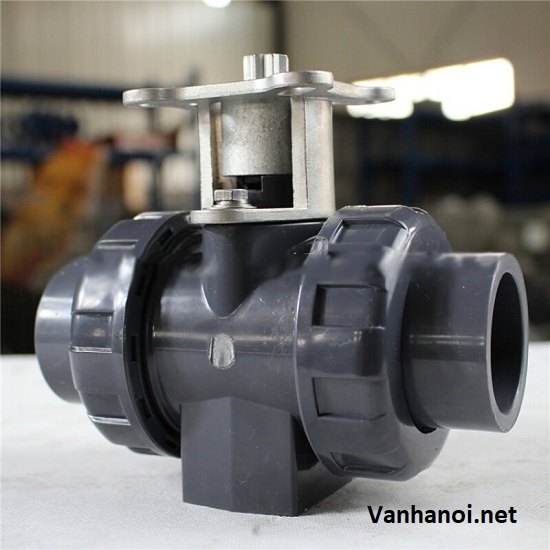

Van bi nhựa rắc co.

4.5. Van bi nhựa mặt bích

Van bi nhựa mặt bích là dòng van có thiết kế mặt bích theo các tiêu chuẩn JIS, BS để kết nối với đường ông hệ thống. Thiết kế nào thích hợp sử dụng trong các hệ thống đường ống lớn, đáp ứng van được kết nối với hệ thống 1 cách chắc chắn hơn, có độ kín cao hơn và giảm thiểu các vấn đề rung lắc hoặc rò rỉ lưu chất trong quá trình hoạt động của van.

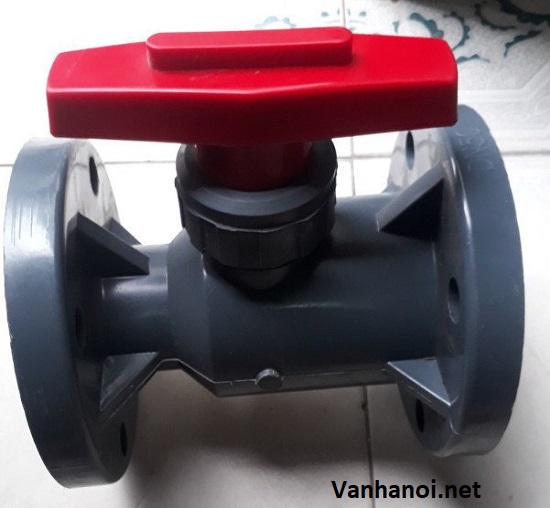

Van bi nhựa mặt bích.

4.5. Một số dòng van bi nhựa khác

• Van bi nhựa PVC
• Van bi nhựa UPVC
• Van bi nhựa CPVC
• Van bi nhựa PPR
• Van bi nhựa PPH
• Van bi nhựa Trung Quốc
• Van bi nhựa Đài Loan
• Van bi nhựa Hàn Quốc

V. Địa điểm cung cấp van bi nhựa chính hãng - chất lượng - giá tốt

Quý khách hàng đang muốn tìm hiểu và mua sản phẩm van bi nhựa mà chưa lựa chọn được nhà cung cấp sản phẩm uy tín, sản phẩm chất lượng cao mà giá cả phải chăng. Hiểu được các vấn đề mà người dùng gặp phải khi lựa chọn và mua dòng sản phẩm này, Thuận Phát Valve chúng tôi đã và đang nhập khẩu chính hãng các dòng van bi nhựa và cung cấp trên toàn quốc với giá cả ưu đãi nhất.

Các sản phẩm của chúng tôi đều được nhập khẩu chính hãng từ các nước có ngành công nghiệp đường ống phát triển bậc nhất hiện nay với giá cả ưu đãi nhất. Đặc biệt các sản phẩm của chúng tôi đều có đầu đủ giấy tờ như CO - CQ, Catalog, Bill of lading, VAT,... đi kèm sản phẩm khi giao hàng.

5.1. Báo giá van bi nhựa

Van bi nhựa là dòng van rất đa dạng về chủng loại, mẫu mã kích thước,...mỗi chủng loại của dòng van này đều có giá cả khác nhau. Để hiểu thêm chi tiết về sản phẩm cũng như giá cả chính xác của từng loại, quý khách hàng hãy liên hệ trực tiếp với chúng tôi thông qua các kênh liên lạc đã được chúng tôi ghim trên màn hình. Để nhận được tư vấn và báo giá chính xác nhất cho từng mẫu nã, kích thước.

Xin chân thành cảm ơn quý khách hàng đã theo dõi bài viết !

Tìm hiểu thêm: Van bi thép .
