Cảm biến áp suất

I. Giới thiệu chung - Cảm biến áp suất là gì?

Cảm biến áp suất (có tên tiếng anh Pressure Sensor) là thiết bị dùng để đo áp suất của chất lỏng, khí hoặc hơi trong hệ thống, sau đó chuyển đổi giá trị áp suất đó thành tín hiệu điện (thường là 4–20mA, 0–10V hoặc tín hiệu số) để truyền về PLC, biến tần, bộ điều khiển hoặc hệ thống giám sát trung tâm. Khác với đồng hồ áp suất chỉ hiển thị tại chỗ, cảm biến áp suất cho phép giám sát liên tục, chính xác và tự động, phù hợp với các hệ thống hiện đại yêu cầu điều khiển và cảnh báo theo thời gian thực.

Trong hệ thống công nghiệp, cảm biến áp suất giữ vai trò đặc biệt quan trọng trong việc đảm bảo an toàn vận hành, kiểm soát quy trình và ổn định chất lượng sản xuất. Thiết bị này được lắp đặt phổ biến trong các hệ thống thủy lực, khí nén, lò hơi, đường ống dẫn nước, dầu, hóa chất… nhằm theo dõi áp suất làm việc, phát hiện sớm các bất thường như quá áp, sụt áp hoặc rò rỉ. Đối với hệ thống dân dụng và thương mại, cảm biến áp suất thường xuất hiện trong hệ thống bơm tăng áp, cấp nước, HVAC, PCCC, giúp thiết bị hoạt động ổn định và tiết kiệm năng lượng.

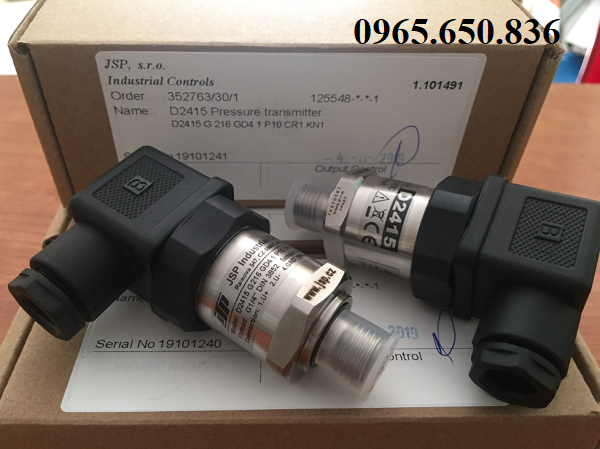

Cảm biến đo áp suất.

Ngày càng nhiều doanh nghiệp lựa chọn cảm biến áp suất bởi xu hướng tự động hóa và số hóa hệ thống. So với các phương pháp đo truyền thống, cảm biến áp suất mang lại độ chính xác cao hơn, khả năng kết nối linh hoạt và dễ dàng tích hợp vào các hệ thống điều khiển thông minh. Ngoài ra, sự đa dạng về dải đo, vật liệu, kiểu kết nối và tín hiệu đầu ra giúp cảm biến áp suất đáp ứng tốt cho nhiều môi trường làm việc khác nhau, từ điều kiện tiêu chuẩn đến môi trường khắc nghiệt.

Các tên gọi khác của cảm biến áp suât:

• Cảm biến đo áp suất
• Cảm biến áp lực
• Đầu dò áp suất
• Sensor áp suất
• Sensor áp lực
• Thiết bị đo áp suất

II. Sự khác biệt giữa cảm biến áp suất và đồng hồ đo áp suất

Cảm biến áp suất và đồng hồ đo áp suất đều là thiết bị dùng để đo và theo dõi áp suất trong hệ thống, tuy nhiên mục đích sử dụng, nguyên lý hoạt động và khả năng tích hợp hệ thống của hai dòng sản phẩm này hoàn toàn khác nhau. Nếu đồng hồ đo áp suất phù hợp cho việc quan sát trực tiếp tại chỗ, thì cảm biến áp suất lại đóng vai trò quan trọng trong các hệ thống tự động hóa, nơi yêu cầu truyền tín hiệu, điều khiển và giám sát từ xa. Việc hiểu rõ sự khác biệt giữa hai thiết bị giúp người dùng lựa chọn đúng giải pháp, tránh lãng phí chi phí và đảm bảo hệ thống vận hành ổn định, an toàn.

- Khả năng hiển thị và truyền tín hiệu:

• Đồng hồ đo áp suất hiển thị giá trị áp suất trực tiếp bằng kim hoặc số trên mặt đồng hồ, người vận hành phải quan sát tại vị trí lắp đặt để đọc thông số.
• Cảm biến áp suất không hiển thị tại chỗ (hoặc hiển thị phụ), mà chuyển đổi áp suất thành tín hiệu điện để truyền về PLC, HMI hoặc hệ thống giám sát trung tâm.

- Mức độ tự động hóa trong hệ thống:

• Đồng hồ đo áp suất chủ yếu dùng trong hệ thống vận hành thủ công, không tham gia vào quá trình điều khiển tự động.
• Cảm biến áp suất là thiết bị cốt lõi trong hệ thống tự động hóa, cho phép điều khiển bơm, van, cảnh báo quá áp hoặc ghi nhận dữ liệu theo thời gian thực.

- Độ chính xác và khả năng giám sát liên tục:

• Đồng hồ đo áp suất có độ chính xác ở mức tương đối, phụ thuộc vào cấp chính xác và dễ bị sai lệch theo thời gian sử dụng.
• Cảm biến áp suất cung cấp giá trị đo ổn định, độ chính xác cao, phù hợp cho các hệ thống cần giám sát áp suất liên tục và yêu cầu sai số thấp.

-  Khả năng lưu trữ và xử lý dữ liệu:

• Đồng hồ đo áp suất không có khả năng lưu trữ dữ liệu, chỉ phục vụ mục đích quan sát tức thời.
• Cảm biến áp suất cho phép ghi nhận, lưu trữ và phân tích dữ liệu áp suất, phục vụ công tác quản lý, tối ưu vận hành và bảo trì hệ thống.

- Phạm vi ứng dụng thực tế:

• Đồng hồ đo áp suất thường được dùng trong hệ thống nhỏ, đơn giản như đường ống nước, máy nén khí quy mô nhỏ, thiết bị dân dụng.
• Cảm biến áp suất được ứng dụng rộng rãi trong nhà máy sản xuất, hệ thống thủy lực – khí nén, HVAC, PCCC, năng lượng và các dây chuyền tự động.

- Chi phí đầu tư và yêu cầu kỹ thuật:

• Đồng hồ đo áp suất có chi phí thấp, lắp đặt đơn giản, không yêu cầu kiến thức điều khiển tự động.
• Cảm biến áp suất có chi phí cao hơn, cần kết nối điện, cấu hình tín hiệu và tích hợp hệ thống, đổi lại là khả năng kiểm soát và vận hành tối ưu.

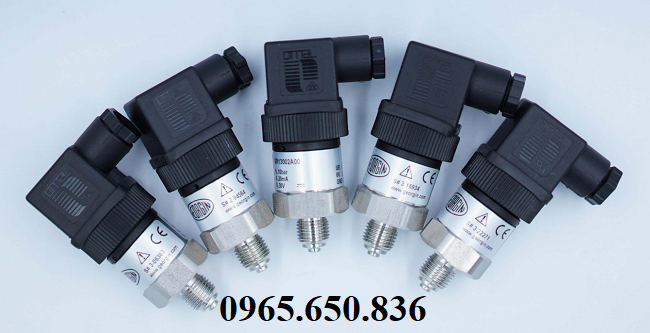

Thiết bị đo áp suất.

III. Cấu tạo và nguyên lý hoạt động của cảm biến áp suất

Cảm biến áp suất được thiết kế để đo chính xác áp suất của chất lỏng, khí hoặc hơi và chuyển đổi đại lượng cơ học này thành tín hiệu điện phục vụ cho việc giám sát và điều khiển. Để thực hiện được chức năng đó, thiết bị được cấu thành từ nhiều bộ phận chuyên biệt và hoạt động dựa trên nguyên lý chuyển đổi vật lý – điện tử, đảm bảo độ ổn định và độ tin cậy cao trong quá trình vận hành.

A. Cấu tạo của cảm biến áp suất

Cảm biến áp suất được cấu thành từ nhiều bộ phận cơ khí và điện tử chuyên biệt, mỗi chi tiết đảm nhiệm một chức năng riêng nhằm đảm bảo khả năng đo áp suất chính xác, truyền tín hiệu ổn định và vận hành an toàn trong nhiều điều kiện làm việc khác nhau.

- Thân cảm biến (Body): Là bộ phận bao bọc toàn bộ linh kiện bên trong, thường chế tạo từ inox hoặc hợp kim chịu lực, giúp bảo vệ cảm biến khỏi rung động, va đập, độ ẩm và tác động ăn mòn từ môi trường.

- Kết nối cơ khí (Process connection): Là vị trí liên kết cảm biến với hệ thống đường ống hoặc thiết bị đo, phổ biến ở dạng nối ren hoặc mặt bích, đảm bảo độ kín và khả năng chịu áp suất trong quá trình vận hành.

- Màng cảm biến (Sensing diaphragm): Là bộ phận trực tiếp tiếp xúc với môi chất, có khả năng biến dạng đàn hồi theo áp suất tác động, từ đó tạo ra tín hiệu cơ học ban đầu phục vụ cho quá trình đo lường.

- Bộ phận làm kín (O-ring Seals): Có nhiệm vụ ngăn chặn rò rỉ môi chất tại các vị trí ghép nối, đồng thời bảo vệ phần tử cảm biến và mạch điện bên trong khỏi hơi ẩm hoặc chất lỏng xâm nhập.

- Bộ phận cảm biến (Capsule): Là cụm chi tiết tích hợp màng cảm biến và phần tử chuyển đổi, nơi biến đổi sự thay đổi áp suất thành tín hiệu vật lý như điện trở, điện dung hoặc điện áp tương ứng.

- Bộ phận xử lý: Đảm nhận việc khuếch đại, hiệu chỉnh và chuyển đổi tín hiệu từ capsule thành tín hiệu đầu ra tiêu chuẩn như 4–20mA hoặc 0–10V, đảm bảo độ ổn định và chính xác khi truyền về hệ thống điều khiển.

- Cáp kết nối (Cable Connection): Là thành phần truyền tín hiệu điện từ cảm biến về PLC, HMI hoặc bộ điều khiển trung tâm, đồng thời đảm bảo an toàn điện và khả năng kết nối ổn định trong môi trường công nghiệp.

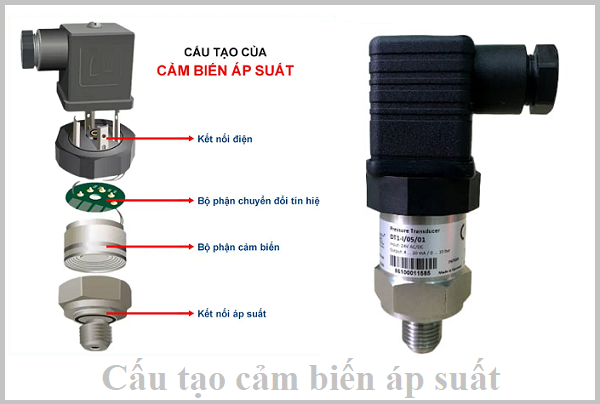

Cấu tạo cảm biến áp suất.

B. Nguyên lý hoạt động của cảm biến áp suất

Khi áp suất từ môi chất tác động lên phần tử cảm biến, màng cảm biến sẽ bị biến dạng tương ứng với giá trị áp suất đó. Sự biến dạng này làm thay đổi các đặc tính vật lý như điện trở, điện dung hoặc điện áp, từ đó tạo ra tín hiệu ban đầu phản ánh chính xác mức áp suất đang đo.

Tín hiệu này sau đó được mạch điện tử bên trong xử lý, khuếch đại và chuyển đổi thành tín hiệu đầu ra tiêu chuẩn như 4–20mA, 0–10V hoặc tín hiệu số. Nhờ đó, cảm biến áp suất có thể truyền dữ liệu liên tục về hệ thống điều khiển, giúp giám sát, cảnh báo và điều chỉnh áp suất một cách tự động và hiệu quả.

IV. Các dòng cảm biến áp suất hàng đầu thị trường hiện nay

Trên thị trường hiện nay, cảm biến áp suất được cung cấp bởi nhiều thương hiệu lớn với định hướng sản phẩm khác nhau, từ dòng cao cấp cho hệ thống tự động hóa chính xác đến các dòng phổ thông phục vụ nhu cầu đo lường cơ bản. Mỗi hãng đều có thế mạnh riêng về độ chính xác, độ bền, dải đo và khả năng thích nghi môi trường, đáp ứng đa dạng yêu cầu trong công nghiệp, dân dụng và các hệ thống kỹ thuật đặc thù.

• Cảm biến áp suất tuyệt đối (Absolute Pressure Sensor)
• Cảm biến áp suất tương đối (Gauge/Relative Pressure Sensor)
• Cảm biến áp suất chênh lệch (Differential Pressure Sensor)
• Cảm biến áp suất niêm phong (Sealed Gauge Sensor)
• Cảm biến áp suất chân không (Vacuum Pressure Sensor)
• Cảm biến áp suất nước (Water Pressure Sensor)
• Cảm biến áp suất thủy lực (Hydraulic pressure sensor)
• Cảm biến áp suất khí nén (Pneumatic Pressure Sensor)
• Cảm biến áp suất khí gas (Gas Pressure Sensor)
• Cảm biến áp suất dầu (Oil Pressure Sensor)
• Cảm biến áp suất lò hơi (Boiler Pressure Sensor)
• Cảm biến áp suất hơi nóng (Steam Pressure Sensor)
• Cảm biến áp suất màng (Diaphragm Seal Pressure Sensor)
• Cảm biến áp suất chống cháy nổ (Explosion-proof Pressure Sensor)
• Cảm biến áp suất dùng cho hóa chất (Chemical Resistant Pressure Sensor)

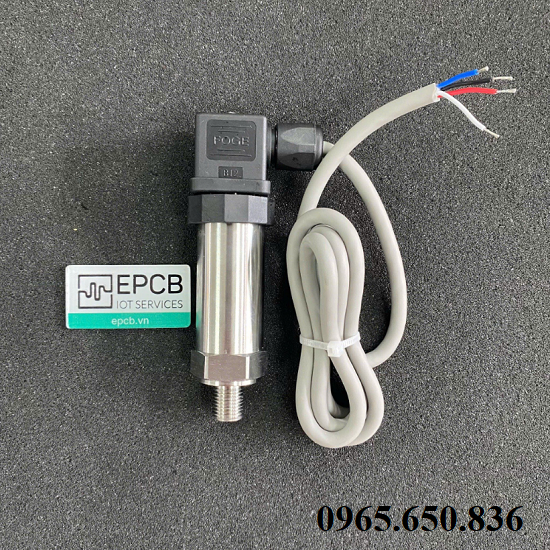

Cảm biến áp suất tương đối.

Top 5 dòng cảm biến áp suất hàng đầu thị trường hiện nay

- Top 1: Cảm biến áp suất WIKA

- Top 2: Cảm biến áp suất SICK

- Top 3: Cảm biến áp suất IFM

- Top 4: Cảm biến áp suất Danfoss

- Top 5: Cảm biến áp suất Autonics

>>> Tìm hiểu thêm về các thiết bị đo áp suất khác tại đây: Đồng hồ đo áp suất <<<

V. Khi nào nên dùng cảm biến áp suất, khi nào nên dùng công tắc áp suất

Trong thực tế, rất nhiều người nhầm lẫn giữa cảm biến áp suất và công tắc áp suất do cả hai đều liên quan đến việc giám sát áp suất trong hệ thống. Tuy nhiên, hai thiết bị này phục vụ hai mục đích hoàn toàn khác nhau. Việc lựa chọn đúng loại không chỉ giúp hệ thống vận hành hiệu quả mà còn tránh lãng phí chi phí đầu tư và giảm rủi ro trong quá trình sử dụng.

A. Khi nào nên dùng cảm biến áp suất

• Khi hệ thống cần đo và giám sát áp suất liên tục, hiển thị hoặc truyền giá trị áp suất theo thời gian thực về PLC, HMI hoặc hệ thống điều khiển trung tâm.
• Khi cần điều khiển tự động theo giá trị áp suất, ví dụ điều chỉnh tốc độ bơm, đóng mở van tỷ lệ hoặc tối ưu quá trình vận hành.
• Khi hệ thống yêu cầu độ chính xác cao, kiểm soát sai số nhỏ và có nhu cầu ghi nhận, lưu trữ hoặc phân tích dữ liệu áp suất.
• Khi áp suất thay đổi thường xuyên và cần theo dõi xu hướng biến động, không chỉ quan tâm đến một ngưỡng cố định.

2. Khi nào nên dùng công tắc áp suất

• Khi mục đích chính là đóng hoặc ngắt thiết bị tại một mức áp suất cài đặt sẵn, chẳng hạn bật/tắt bơm, máy nén hoặc phát tín hiệu cảnh báo.
• Khi hệ thống chỉ cần tín hiệu ON/OFF, không yêu cầu biết chính xác giá trị áp suất tại mọi thời điểm.
• Khi ưu tiên giải pháp đơn giản, chi phí thấp, dễ lắp đặt và vận hành trong các hệ thống nhỏ hoặc độc lập.
• Khi cần bảo vệ an toàn, ngắt thiết bị ngay khi áp suất vượt quá hoặc tụt xuống dưới ngưỡng cho phép.

Cảm biến áp suất và công tắc áp suất.

VI. Các lưu ý khi sử dụng công tắc áp suất

Công tắc áp suất là thiết bị quan trọng trong việc bảo vệ và điều khiển hệ thống, đặc biệt trong các ứng dụng bơm, máy nén và hệ thống thủy lực – khí nén. Việc nắm rõ các lưu ý khi sử dụng giúp công tắc áp suất hoạt động ổn định, đóng ngắt chính xác, hạn chế sự cố và kéo dài tuổi thọ thiết bị trong quá trình vận hành.

A. Các lưu ý khi lựa chọn công tắc áp suất

Khi lựa chọn công tắc áp suất, người dùng cần đánh giá tổng thể điều kiện làm việc của hệ thống để đảm bảo thiết bị đáp ứng đúng yêu cầu kỹ thuật, tránh tình trạng chọn sai dải áp hoặc môi trường sử dụng.

• Cần lựa chọn dải áp suất phù hợp với áp suất làm việc thực tế, tránh chọn quá sát hoặc quá thấp so với áp suất hệ thống, vì dễ gây đóng ngắt liên tục và giảm độ bền thiết bị.
• Xác định môi chất sử dụng như nước, khí nén, dầu hay hóa chất để lựa chọn vật liệu tiếp xúc phù hợp, hạn chế ăn mòn, kẹt cơ cấu hoặc rò rỉ trong quá trình vận hành.
• Kiểm tra thông số điện và kiểu tiếp điểm của công tắc áp suất, đảm bảo tương thích với nguồn điện, dòng tải và thiết bị điều khiển đi kèm trong hệ thống.

B. Lưu ý khi lắp đặt công tắc áp suất

Việc lắp đặt đúng kỹ thuật đóng vai trò quyết định đến độ chính xác và độ ổn định của công tắc áp suất trong suốt thời gian sử dụng.

• Lắp công tắc áp suất tại vị trí áp suất ổn định, tránh gần bơm, van đóng mở nhanh hoặc khu vực rung động mạnh, nhằm hạn chế sai lệch tín hiệu và mài mòn cơ khí.
• Đảm bảo kết nối cơ khí kín khít, sử dụng băng tan hoặc gioăng làm kín phù hợp để tránh rò rỉ áp suất, ảnh hưởng đến khả năng đóng ngắt của thiết bị.
• Đấu nối điện đúng sơ đồ kỹ thuật, kiểm tra chắc chắn điểm tiếp xúc và dây dẫn, tránh hiện tượng đánh lửa, tiếp xúc kém hoặc gây nhiễu trong quá trình vận hành.

C. Những lỗi thường gặp khi sử dụng công tắc áp suất

Trong quá trình vận hành, công tắc áp suất có thể phát sinh sự cố nếu không được lựa chọn, lắp đặt hoặc cài đặt đúng cách.

• Công tắc đóng ngắt liên tục do cài đặt ngưỡng áp suất không phù hợp, khiến thiết bị hoạt động quá tải và nhanh hỏng cơ cấu tiếp điểm bên trong.
• Thiết bị không đóng hoặc không ngắt đúng áp suất do kẹt cơ khí hoặc bụi bẩn xâm nhập, thường xảy ra trong môi trường làm việc khắc nghiệt hoặc không được bảo trì định kỳ.
• Sai tín hiệu hoặc không hoạt động do đấu nối điện sai hoặc tiếp điểm bị cháy, dẫn đến hệ thống mất kiểm soát hoặc không đảm bảo an toàn vận hành.

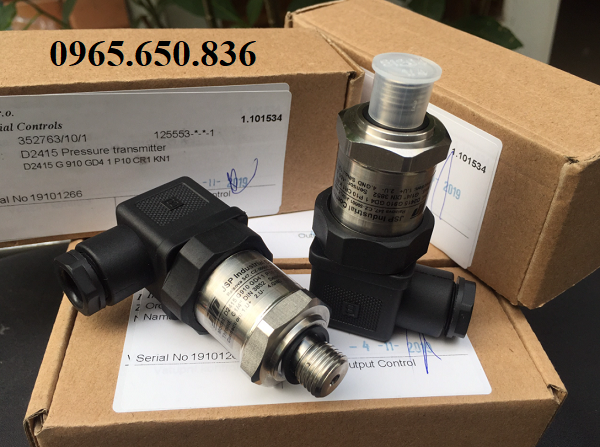

Cảm biến áp suất chân không.

VII. Nhà cung cấp cảm biến áp suất chính hãng hàng đầu thị trường hiện nay

Trong bối cảnh thị trường cảm biến áp suất ngày càng đa dạng về chủng loại và thương hiệu, việc lựa chọn nhà cung cấp uy tín đóng vai trò then chốt, quyết định trực tiếp đến chất lượng thiết bị, độ ổn định của hệ thống và chi phí vận hành lâu dài. Một đơn vị phân phối chuyên nghiệp không chỉ cung cấp sản phẩm chính hãng mà còn phải am hiểu kỹ thuật, tư vấn đúng nhu cầu và đồng hành cùng khách hàng trong suốt quá trình sử dụng.

Thuận Phát Valve là một trong những đơn vị được nhiều khách hàng tin tưởng lựa chọn khi tìm mua cảm biến áp suất cho các hệ thống công nghiệp, dân dụng và tự động hóa. Với định hướng tập trung vào sản phẩm kỹ thuật chất lượng cao, chúng tôi cung cấp đa dạng các dòng cảm biến áp suất đến từ nhiều thương hiệu uy tín, đáp ứng đầy đủ các yêu cầu về dải đo, môi chất, tín hiệu đầu ra và điều kiện làm việc thực tế.

Không chỉ dừng lại ở việc bán sản phẩm, mà chúng tôi còn chú trọng tư vấn giải pháp phù hợp, giúp khách hàng lựa chọn đúng loại cảm biến áp suất theo từng ứng dụng cụ thể như hệ thống bơm nước, khí nén, thủy lực, HVAC, PCCC hay dây chuyền sản xuất tự động. Nhờ đó, thiết bị được sử dụng đúng mục đích, phát huy tối đa hiệu quả và hạn chế tối đa sự cố trong quá trình vận hành.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi thông qua các kênh liên lạc đã được ghim trên Website, để nhận được tư vấn và báo giá chi tiết nhất cho từng sản phầm.
