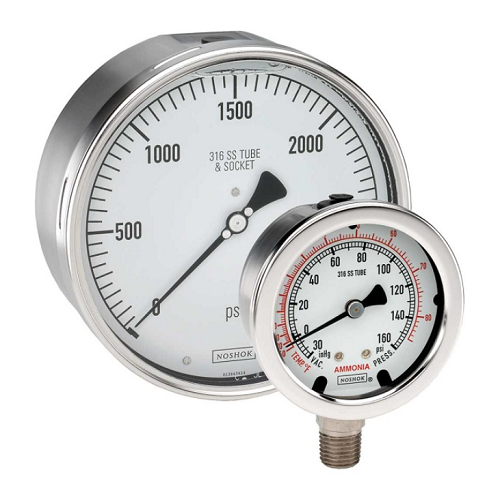

Đồng hồ đo áp suất hơi nóng

I. Giới thiệu chung về đồng hồ đo áp suất hơi nóng

Đồng hồ đo áp suất hơi nóng là thiết bị chuyên dụng dùng để đo và hiển thị áp suất của môi chất hơi nước trong các hệ thống làm việc ở nhiệt độ cao như lò hơi, đường ống hơi, hệ thống gia nhiệt công nghiệp. Khác với đồng hồ áp suất thông thường, dòng đồng hồ này được thiết kế tối ưu để chịu được nhiệt độ cao, áp suất lớn và điều kiện vận hành khắc nghiệt đặc trưng của môi trường hơi nóng.

Trong các hệ thống hơi nước, hơi bão hòa và hơi quá nhiệt, đồng hồ đo áp suất hơi nóng đóng vai trò cực kỳ quan trọng trong việc giám sát trạng thái vận hành. Thiết bị giúp người vận hành kiểm soát chính xác áp suất làm việc của lò hơi và đường ống, kịp thời phát hiện các bất thường như quá áp, sụt áp hoặc dao động áp suất bất thường. Nhờ đó, hệ thống được vận hành an toàn, ổn định, giảm thiểu nguy cơ sự cố và kéo dài tuổi thọ thiết bị.

Cảm biến áp suất hơi nóng.

Không thể sử dụng cảm biến áp suất hơi nóng thông thường cho môi trường hơi nóng vì các dòng đồng hồ này không được thiết kế để chịu nhiệt độ cao kéo dài. Hơi nóng có thể làm biến dạng ống Bourdon, phá hủy bộ truyền động bên trong và gây sai số lớn trong quá trình đo. Ngoài ra, nhiệt độ cao còn khiến mặt đồng hồ nhanh mờ, gioăng làm kín xuống cấp nhanh chóng, dẫn đến rò rỉ và hư hỏng thiết bị. Chính vì vậy, việc sử dụng đúng đồng hồ đo áp suất hơi nóng chuyên dụng, kết hợp với phụ kiện như ống siphon, là yêu cầu bắt buộc trong các hệ thống hơi công nghiệp.

II. Đặc điểm nổi bật của đồng hồ đo áp suất hơi nóng

Trong các hệ thống hơi nước và lò hơi công nghiệp, đồng hồ đo áp suất hơi nóng không chỉ đơn thuần là thiết bị hiển thị áp suất mà còn đóng vai trò bảo vệ an toàn cho toàn bộ hệ thống. Nhờ được thiết kế chuyên dụng cho môi trường nhiệt độ cao, áp suất lớn, dòng đồng hồ này sở hữu nhiều đặc điểm nổi bật về khả năng chịu nhiệt, độ bền và độ ổn định khi vận hành lâu dài.

- Khả năng chịu nhiệt độ cao vượt trội: Đồng hồ đo áp suất hơi nóng được thiết kế để làm việc ổn định trong môi trường nhiệt độ cao, thường lên tới 200°C – 400°C khi kết hợp ống siphon, phù hợp cho hệ thống hơi bão hòa và hơi quá nhiệt.

- Sử dụng vật liệu chịu nhiệt, chịu ăn mòn tốt: Các bộ phận quan trọng như ống Bourdon, chân kết nối và vỏ đồng hồ thường được chế tạo từ inox 304 hoặc inox 316 bền bỉ trong môi trường hơi nước khắc nghiệt.

- Độ chính xác ổn định khi đo áp suất hơi: Đồng hồ được hiệu chuẩn phù hợp với đặc tính của môi chất hơi nóng, hạn chế sai số do giãn nở nhiệt, đảm bảo kết quả đo chính xác và ổn định trong suốt quá trình vận hành liên tục.

- Thiết kế tương thích với phụ kiện giảm nhiệt (ống siphon): Đồng hồ đo áp suất hơi nóng cho phép lắp kèm ống siphon để giảm nhiệt độ truyền trực tiếp từ hơi vào đồng hồ, từ đó bảo vệ bộ đo bên trong và kéo dài tuổi thọ thiết bị.

- Dải đo áp suất đa dạng, phù hợp nhiều hệ thống: Sản phẩm có nhiều dải đo khác nhau như 0–10 bar, 0–16 bar, 0–25 bar, 0–40 bar…, đáp ứng tốt nhu cầu đo áp suất trong lò hơi, đường ống hơi và các hệ thống gia nhiệt công nghiệp.

- Hoạt động ổn định: Đồng hồ được thiết kế chắc chắn, kim chỉ thị vận hành ổn định, hạn chế rung lắc và dao động kim khi áp suất thay đổi liên tục trong hệ thống hơi.

- Dễ lắp đặt và bảo trì: Đồng hồ có nhiều kiểu kết nối như ren hoặc mặt bích, chân đứng hoặc chân sau, thuận tiện lắp đặt ở nhiều vị trí khác nhau. Việc kiểm tra, thay thế cũng đơn giản, không làm gián đoạn hệ thống lâu dài.

Đồng hồ đo áp suất hơi nóng Wika.

III. Thông số kỹ thuật và catalog đồng hồ đo áp suất hơi nóng

Đồng hồ đo áp suất hơi nóng được thiết kế với các thông số kỹ thuật chuyên biệt nhằm đáp ứng điều kiện làm việc khắc nghiệt của hệ thống hơi nước, nơi áp suất và nhiệt độ luôn ở mức cao. Việc nắm rõ thông số kỹ thuật và catalog dòng thiết bị này, giúp người dùng lựa chọn đúng sản phẩm, đảm bảo độ chính xác đo, độ bền thiết bị và an toàn vận hành lâu dài.

A. Chi tiết thông số kỹ thuật đồng hồ đo áp suất hơi nóng

• Sản phẩm: Đồng hồ đo áp suất hơi nóng.
• Môi chất đo: Hơi nước, hơi bão hòa, hơi quá nhiệt.
• Dải đo áp suất: 0 – 6 bar, 0 – 10 bar, 0 – 16 bar, 0 – 25 bar, 0 – 40 bar,…
• Đường kính mặt đồng hồ: Ø63 mm, Ø100 mm, Ø150 mm.
• Cấp chính xác: Class 1.6 (phổ biến), Class 1.0 (độ chính xác cao).
• Nhiệt độ làm việc: Từ 60°C – 400°C.
• Vật liệu chế tạo thân: inox 304 / inox 316.
• Ống Bourdon: inox 316.
• Chân kết nối: inox hoặc đồng (tùy dòng).
• Kiểu kết nối: Ren 1/4", 3/8", 1/2" (BSP / NPT).
• Kiểu lắp đặt: Chân đứng (Bottom connection), Chân sau (Back connection).
• Tiêu chuẩn sản xuất: EN 837-1 / ASME B40.100 (tùy hãng).
• Các thương hiệu nổi bật: WIKA, WISE, YAMAKI, LIGI,…
• Nhà cung cấp chính hãng: Thuận Phát Valve.
• Giấy tờ chứng từ: Đầy đủ CO – CQ, phiếu bảo hành và tem mác kiểm định.
• Chế độ bảo hành: Bảo hành 12 tháng, kể từ ngày xuất kho.

B. Catalog đồng hồ đo áp suất hơi nóng

Catalog đồng hồ đo áp suất hơi nóng.

IV. Cấu tạo cơ bản và nguyên lý hoạt động của đồng hồ đo áp suất hơi nóng

Đồng hồ đo áp suất hơi nóng được thiết kế dựa trên nguyên lý đo cơ học truyền thống, nhưng được cải tiến về vật liệu và kết cấu nhằm đáp ứng điều kiện làm việc khắc nghiệt của môi trường hơi nước có nhiệt độ và áp suất cao. Việc hiểu rõ cấu tạo và nguyên lý hoạt động giúp người dùng lựa chọn, lắp đặt và sử dụng thiết bị đúng kỹ thuật, đảm bảo độ chính xác và tuổi thọ lâu dài.

A. Cấu tạo cơ bản của đồng hồ đo áp suất hơi nóng

Một đồng hồ đo áp suất hơi nóng tiêu chuẩn thường bao gồm các bộ phận chính sau:

- Ống Bourdon chịu nhiệt: Là bộ phận quan trọng nhất, thường được chế tạo từ inox 316, có dạng ống cong. Ống Bourdon chịu trách nhiệm cảm nhận áp suất hơi và chuyển đổi áp suất thành chuyển động cơ học.

- Bộ truyền động cơ khí: Gồm hệ thống bánh răng và liên kết cơ học, có nhiệm vụ khuếch đại chuyển động nhỏ của ống Bourdon thành chuyển động quay của kim chỉ thị.

- Kim chỉ thị và mặt hiển thị: Kim chỉ thị hiển thị trực tiếp giá trị áp suất trên mặt đồng hồ. Mặt đồng hồ thường được in rõ thang đo, đơn vị bar hoặc psi, dễ quan sát trong môi trường công nghiệp.

- Vỏ đồng hồ: Vỏ thường làm bằng inox 304 hoặc inox 316, có chức năng bảo vệ các bộ phận bên trong khỏi tác động của nhiệt, bụi, hơi nước và rung động từ hệ thống.

- Chân kết nối: Dạng ren hoặc mặt bích, là vị trí tiếp xúc trực tiếp với đường ống hơi. Chân kết nối yêu cầu độ kín cao và khả năng chịu nhiệt tốt.

- Phụ kiện đi kèm (ống siphon): Không nằm trong thân đồng hồ nhưng là bộ phận gần như bắt buộc khi đo hơi nóng, giúp giảm nhiệt độ của hơi trước khi đi vào đồng hồ.

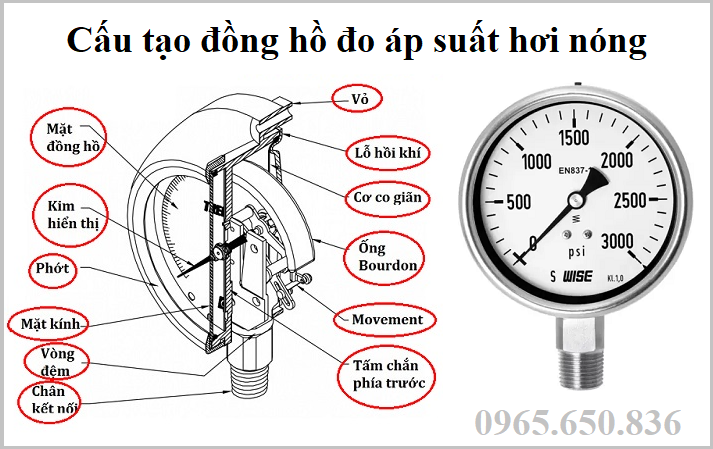

Cấu tạo đồng hồ đo áp suất hơi nóng.

B. Nguyên lý hoạt động của đồng hồ đo áp suất hơi nóng

Nguyên lý hoạt động của đồng hồ đo áp suất hơi nóng dựa trên sự biến dạng đàn hồi của ống Bourdon khi chịu tác động của áp suất. Khi hơi nóng có áp suất đi vào đồng hồ thông qua chân kết nối và ống siphon, áp suất này tác động lên ống Bourdon làm ống có xu hướng duỗi thẳng ra.

Chuyển động nhỏ của ống Bourdon được truyền qua bộ truyền động cơ khí, sau đó được khuếch đại và chuyển thành chuyển động quay của kim chỉ thị trên mặt đồng hồ. Kim sẽ dừng lại tại vị trí tương ứng với giá trị áp suất thực tế trong hệ thống hơi.

Đối với môi trường hơi nóng, ống siphon đóng vai trò quan trọng trong nguyên lý làm việc tổng thể. Siphon giữ lại một lượng nước ngưng bên trong, tạo lớp đệm nhiệt giúp giảm nhiệt độ truyền trực tiếp từ hơi vào ống Bourdon. Nhờ đó, đồng hồ vẫn đo chính xác áp suất trong khi các bộ phận bên trong không bị ảnh hưởng bởi nhiệt độ cao kéo dài.

V. Các dòng đồng hồ đo áp suất hơi nóng hàng đầu thị trường hiện nay

Trên thị trường hiện nay, đồng hồ đo áp suất hơi nóng được phân phối với nhiều thương hiệu, xuất xứ và phân khúc khác nhau. Mỗi dòng sản phẩm có thế mạnh riêng về độ bền, độ chính xác, khả năng chịu nhiệt cũng như mức giá, phù hợp với từng quy mô và yêu cầu hệ thống hơi cụ thể.

• Đồng hồ đo áp suất hơi nóng chân đứng
• Đồng hồ đo áp suất hơi nóng chân sau
• Đồng hồ đo áp suất hơi nóng dạng dâu
• Đồng hồ đo áp suất hơi nóng có dầu
• Đồng hồ đo áp suất hơi nóng không dầu
• Đồng hồ đo áp suất hơi nóng mặt 63
• Đồng hồ đo áp suất hơi nóng mặt 100
• Đồng hồ đo áp suất hơi nóng Wika
• Đồng hồ đo áp suất hơi nóng Wise
• Đồng hồ đo áp suất hơi nóng Yamaki
• Đồng hồ đo áp suất hơi nóng Ashcroft
• Đồng hồ đo áp suất hơi nóng HAWK
• Đồng hồ đo áp suất hơi nóng KK GAUGE

Đồng hồ đo áp suất hơi nóng Ligi.

>>> Tìm hiểu thêm về các dòng thiết bị đo khác tại đây: Đồng hồ đo áp suất <<<

VI. Các lưu ý trong quá trình sử dụng đồng hồ đo áp suất hơi nóng

Trong quá trình vận hành hệ thống hơi nước, việc sử dụng đúng cách đồng hồ đo áp suất hơi nóng có ý nghĩa quan trọng đối với độ chính xác đo, tuổi thọ thiết bị và an toàn toàn bộ hệ thống. Dưới đây là những lưu ý cần đặc biệt quan tâm.

A. Lưu ý khi lựa chọn đồng hồ đo áp suất hơi nóng

Việc lựa chọn đúng đồng hồ đo áp suất hơi nóng ngay từ đầu quyết định trực tiếp đến độ chính xác đo, độ bền thiết bị và mức độ an toàn của hệ thống hơi. Đồng hồ không phù hợp rất dễ hư hỏng nhanh hoặc gây sai số nghiêm trọng khi vận hành.

• Cần lựa chọn đồng hồ có dải đo lớn hơn áp suất làm việc thực tế của hệ thống để tránh quá tải, hạn chế sai số và đảm bảo đồng hồ hoạt động ổn định lâu dài.
• Ưu tiên đồng hồ sử dụng vật liệu inox chịu nhiệt, chịu ăn mòn tốt, phù hợp với môi trường hơi nóng làm việc liên tục, giúp giảm nguy cơ hư hỏng và biến dạng bộ đo.
• Nên chọn sản phẩm có catalog và tiêu chuẩn kỹ thuật rõ ràng để thuận tiện cho việc lắp đặt, bảo trì và thay thế khi hệ thống cần nâng cấp hoặc sửa chữa.

B. Lưu ý khi lắp đặt và sử dụng đồng hồ đo áp suất hơi nóng

Quá trình lắp đặt và sử dụng đúng kỹ thuật giúp đồng hồ đo áp suất hơi nóng phát huy tối đa hiệu quả làm việc và kéo dài tuổi thọ. Nhiều trường hợp hư hỏng sớm xuất phát từ việc lắp đặt sai hoặc bỏ qua các phụ kiện cần thiết.

• Khi lắp đặt, bắt buộc sử dụng ống siphon để giảm nhiệt độ truyền trực tiếp từ hơi nóng vào đồng hồ, tránh làm hư hỏng ống Bourdon và bộ truyền động bên trong.
• Đồng hồ cần được lắp ở vị trí dễ quan sát, hạn chế rung động mạnh, tránh ánh nắng trực tiếp và các nguồn nhiệt bổ sung gây ảnh hưởng đến độ chính xác đo.
• Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng kim chỉ thị và độ kín kết nối để kịp thời phát hiện các dấu hiệu sai số hoặc rò rỉ.

C. Lưu ý khi đọc thông số đo của đồng hồ áp suất

Việc đọc và đánh giá đúng giá trị áp suất hiển thị trên đồng hồ giúp người vận hành nắm chính xác trạng thái làm việc của hệ thống hơi. Đọc sai thời điểm hoặc hiểu sai thang đo có thể dẫn đến những quyết định vận hành không an toàn.

• Chỉ đọc giá trị áp suất khi kim đồng hồ đã ổn định, tránh đọc trong thời điểm áp suất dao động mạnh gây hiểu sai tình trạng vận hành của hệ thống hơi.
• Không vận hành hệ thống liên tục ở mức áp suất gần giá trị tối đa của thang đo, vì điều này làm giảm tuổi thọ và độ chính xác của đồng hồ đo áp suất.
• Khi phát hiện kim chỉ thị đứng yên bất thường, rung mạnh hoặc sai lệch lớn so với thực tế, cần kiểm tra và hiệu chuẩn hoặc thay thế đồng hồ kịp thời.

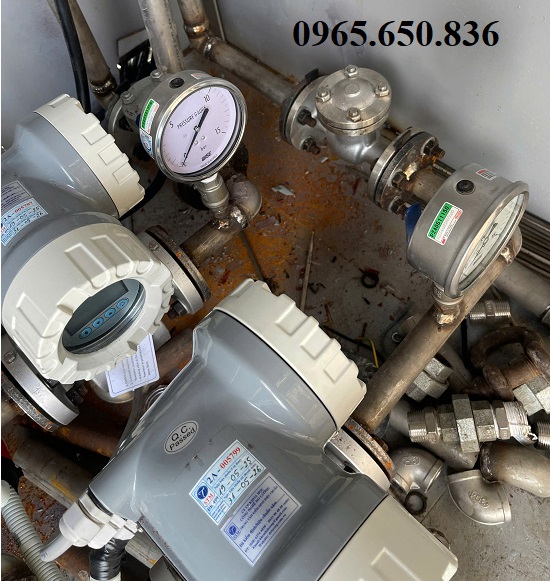

Lắp đặt đồng hồ áp suất hơi nóng.

VII. Địa điểm mua đồng hồ đo áp suất hơi nóng chất lượng cao

Khi lựa chọn đồng hồ đo áp suất hơi nóng cho hệ thống lò hơi và đường ống hơi công nghiệp, việc tìm đúng nhà cung cấp uy tín đóng vai trò quan trọng không kém so với việc chọn đúng sản phẩm. Một đơn vị phân phối chuyên nghiệp không chỉ đảm bảo chất lượng thiết bị mà còn hỗ trợ kỹ thuật và hậu mãi trong suốt quá trình sử dụng.

Thuận Phát Valve là đơn vị chuyên cung cấp đồng hồ đo áp suất hơi nóng chất lượng cao, được nhiều khách hàng trong lĩnh vực công nghiệp tin tưởng lựa chọn. Các sản phẩm của chúng tôi có nguồn gốc rõ ràng, đầy đủ catalog và thông số kỹ thuật, phù hợp cho các hệ thống hơi làm việc ở nhiệt độ và áp suất cao.

Ngoài ra chúng tôi không chỉ cung cấp đa dạng các dòng đồng hồ đo áp suất hơi nóng từ nhiều phân khúc khác nhau, mà còn tư vấn lựa chọn đúng dải đo, vật liệu và phụ kiện đi kèm như ống siphon, van khóa đồng hồ. Nhờ đó, thiết bị sau khi lắp đặt luôn đảm bảo đo chính xác, vận hành ổn định và có tuổi thọ lâu dài.

Bên cạnh chất lượng sản phẩm, Thuận Phát Valve còn được đánh giá cao về giá thành cạnh tranh, chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật tận tâm. Đây là yếu tố quan trọng giúp khách hàng yên tâm khi đầu tư đồng hồ đo áp suất hơi nóng cho các hệ thống lò hơi, nhà máy sản xuất và khu công nghiệp trên toàn quốc.
