Cấu tạo và nguyên lý hoạt động của van cổng

Tìm hiểu chi tiết về cấu tạo - Nguyên lý hoạt động của van cổng

Van cổng là một trong những thiết bị quan trọng trong các hệ thống đường ống công nghiệp, đặc biệt trong ngành cấp thoát nước, hóa chất, thực phẩm, dược phẩm, và các lĩnh vực công nghiệp khác. Van cổng được sử dụng chủ yếu để điều khiển dòng chảy của các chất lỏng hoặc khí qua đường ống bằng cách mở hoặc đóng van hoàn toàn. Dưới đây là những thông tin chi tiết về cấu tạo, nguyên lý hoạt động và các đặc điểm nổi bật của van cổng.

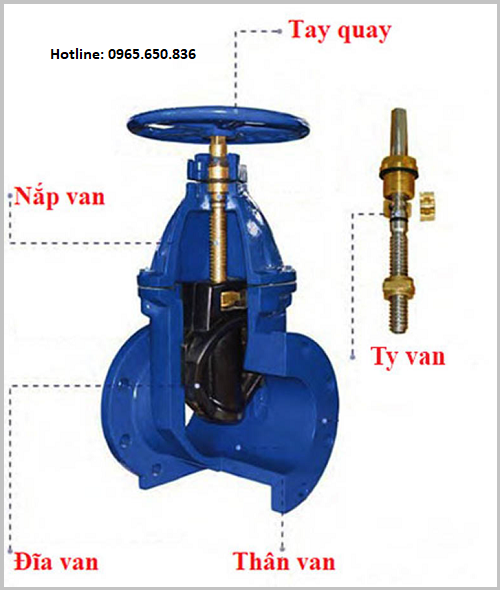

I. Cấu tạo của van cổng

Van cổng có cấu tạo khá đơn giản nhưng rất hiệu quả trong việc kiểm soát lưu lượng của dòng chảy. Các thành phần chính của van cổng bao gồm:

- Thân van (Body): Là bộ phận chính của van, được làm từ các chất liệu chịu lực, chịu nhiệt như thép, gang, inox, phù hợp với từng loại ứng dụng và môi trường làm việc. Thân van có thể có dạng hình trụ hoặc hình hộp tùy theo thiết kế của nhà sản xuất.

- Đĩa van (Gate): Cổng van là bộ phận di chuyển lên xuống để mở hoặc đóng đường ống. Khi van ở trạng thái đóng, cổng van hoàn toàn che kín phần lối đi của dòng chảy. Ngược lại, khi van mở, cổng van dời xuống hoặc lên để tạo lối đi cho dòng chảy.

- Trục van (Stem): Trục van là bộ phận nối giữa tay quay (hoặc động cơ) và cổng van. Khi xoay tay quay hoặc điều khiển động cơ, trục van sẽ di chuyển lên hoặc xuống để điều khiển cổng van.

- Tay quay vô lăng (Handwheel): Đây là bộ phận dùng để điều khiển van bằng tay. Khi xoay tay quay, trục van sẽ di chuyển, kéo cổng van lên hoặc hạ xuống. Trong các hệ thống tự động, tay quay có thể được thay thế bằng động cơ điều khiển từ xa.

- Gioăng làm kín (Sealing): Để đảm bảo van không bị rò rỉ khi đóng, van cổng sử dụng các gioăng niêm phong làm từ các vật liệu như cao su, PTFE hoặc các hợp kim chống ăn mòn, giúp tạo nên một độ kín khít tuyệt đối.

- Đế van (Bonnet): Là phần trên cùng của van, nơi chứa trục và các bộ phận điều khiển. Đế van bảo vệ các bộ phận nội bộ và giúp duy trì độ bền cho van trong suốt thời gian sử dụng.

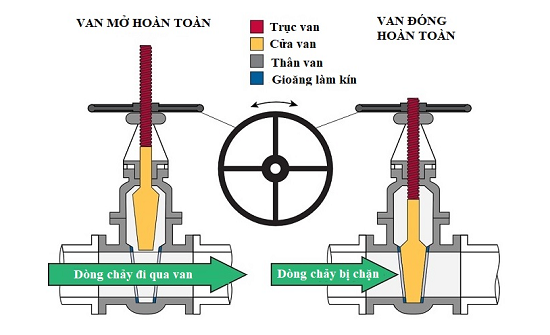

II. Nguyên lý hoạt động của van cổng

Van cổng hoạt động dựa trên cơ chế di chuyển của cổng van lên xuống, điều này giúp mở hoặc đóng hoàn toàn dòng chảy trong đường ống. Nguyên lý hoạt động của van cổng có thể được mô tả như sau:

- Đóng van: Khi xoay tay quay hoặc điều khiển động cơ (trong trường hợp van tự động), trục van sẽ kéo cổng van xuống. Cổng van sẽ di chuyển xuống dưới đường ống, hoàn toàn chặn dòng chảy, làm ngừng mọi lưu thông của chất lỏng hoặc khí.

- Mở van: Ngược lại, khi quay tay quay theo chiều ngược lại hoặc điều khiển động cơ, cổng van sẽ di chuyển lên trên, làm mở rộng lối đi trong đường ống, cho phép dòng chảy đi qua một cách tự do.

Nhờ vào cơ cấu truyền động thông qua trục van, quá trình điều khiển van trở nên đơn giản và dễ dàng. Trong một số hệ thống, van có thể được điều khiển từ xa thông qua hệ thống điện hoặc khí nén, cho phép người điều khiển kiểm soát dòng chảy mà không cần tiếp xúc trực tiếp.

III. Đặc điểm thiết kế nổi bật của van cổng

Van cổng có những đặc điểm thiết kế nổi bật làm cho nó trở thành lựa chọn lý tưởng trong các ứng dụng công nghiệp yêu cầu sự đóng mở hoàn toàn:

• Đóng mở hoàn toàn: Khi van cổng được đóng, nó hoàn toàn ngừng dòng chảy mà không có sự rò rỉ, điều này rất quan trọng trong các hệ thống yêu cầu ngừng dòng chảy tuyệt đối, chẳng hạn như trong ngành hóa chất hoặc dầu khí.
• Độ bền cao: Các bộ phận của van cổng được chế tạo từ các vật liệu có độ bền cao, giúp van có thể hoạt động trong môi trường khắc nghiệt mà không bị ăn mòn, oxi hóa hoặc hư hỏng.
• Dễ dàng bảo trì: Với thiết kế đơn giản, van cổng dễ dàng được tháo rời và bảo trì khi cần thiết. Điều này giúp tiết kiệm thời gian và chi phí trong quá trình vận hành và bảo dưỡng.
• Khả năng chịu áp lực cao: Van cổng được thiết kế để hoạt động dưới áp suất cao, giúp kiểm soát dòng chảy trong các đường ống chịu áp lực lớn, đặc biệt là trong các ngành công nghiệp nặng.
• Tính linh hoạt trong ứng dụng: Van cổng có thể được sử dụng trong nhiều loại ứng dụng khác nhau, từ các hệ thống cấp thoát nước, đến các dây chuyền sản xuất hóa chất và dầu khí. Dòng van này phù hợp với nhiều điều kiện vận hành, cả trong môi trường khô và ướt.


>>> Van cổng là một thiết bị quan trọng trong các hệ thống công nghiệp, đặc biệt là trong những ứng dụng yêu cầu kiểm soát dòng chảy hoàn toàn. Với cấu tạo đơn giản, nguyên lý hoạt động dễ hiểu và các đặc điểm thiết kế nổi bật, van cổng không chỉ mang lại hiệu quả làm việc cao mà còn giúp tiết kiệm chi phí bảo trì và nâng cao độ bền của các hệ thống đường ống. Khi lựa chọn van cổng, người sử dụng cần phải chú ý đến các yếu tố như chất liệu, kích thước, và áp suất làm việc để đảm bảo hiệu suất tối ưu cho hệ thống.
