Van cổng ty nổi

Hiện nay các dòng van cổng dang là các thiết bị đường ống được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp, dòng van này giúp người sử dụng có thể dễ dàng điều khiển hoạt động của dòng chảy lưu chất trong đường ống hệ thống. Trong bài viết này chúng tôi xin giới thiệu đến các bạn dòng van cổng ty nổi, đây là dòng van rất được ưu chuộng sử dụng trên thị trường hiện nay.

Để biết đây là dòng van gì, cấu tạo, chức năng, ứng dụng cũng như các ưu điểm và nhược điểm của nó. Mời các bạn cùng theo dõi chi tiết bài viết dưới đây:

I. Van cổng ty nổi là gì?

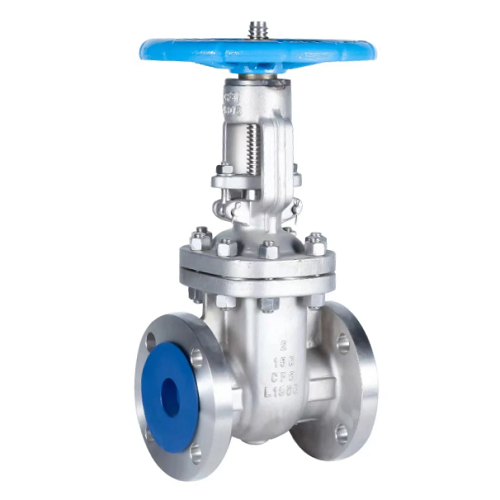

Van cổng ty nổi hay còn được gọi là van cửa ty nổi, van chặn ty nổi có tên tiếng anh là Rising stem gate valve. Đây là dòng van cổng được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này được sử dụng để điều chỉnh dòng chảy lưu chất có thể đóng hoặc mở cho phép dòng chảy di chuyển trong đường ống hệ thống.

Van cổng ty nổi được làm từ nhiều chất liệu khác nhau như gang, thép inox có thể sử dụng trong mọi môi trường hệ thống lưu chất hiện nay. Ngoài ra về kích thước, dòng van này có rãi kích thước khá rộng từ DN15 - DN1500 đi kèm với 2 dạng kết nối chính là kết nối ren và kết nối mặt bích giúp van có thể lắp đặt trên mọi dạng hệ thống đường ống hiện nay.

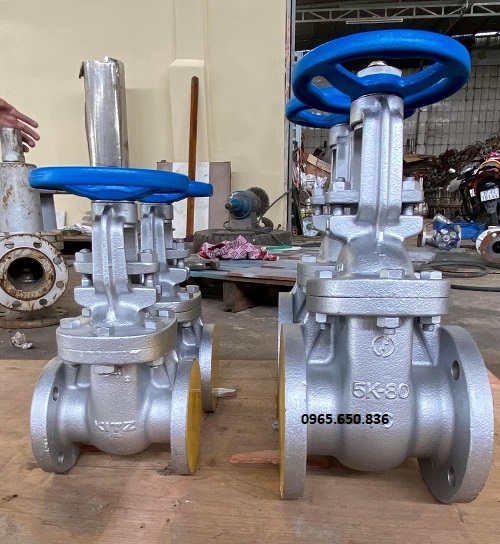

Van cổng ty nổi Kitz.

Công ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi đang nhập khẩu chính hãng và phân phối các dòng van cổng ty nổi trên toàn quốc với giá cả ưu đãi nhất thị trường. Các dòng van này đều được chúng tôi cung cấp đầy đủ các giấy tờ như CO - CQ, Catalog, Bill of lading, VAT,...đặc biệt bảo hành lên tới 12 tháng, 1 đổi 1 trong vòng 1 năm nếu sảy ra lỗi do đơn vị sản xuất.

1.1. Các đặc điểm nổi bật của van cổng ty nổi

Van cổng ty nổi là dòng van rất được tin tưởng sử dụng trong các hệ thống đường ống công nghiệp hiện nay. Đây là dòng van đặc biệt có nhiều đặc điểm vượt trội tạo nên sự khác biệt của dòng van này với các dòng van khác có cùng chức năng trên thị trường hiện nay. Một số đặc điểm của dòng van này có thể kể đến như:

• Van có thiết kế phần trục van sẽ nâng lên khi van đóng và hạ xuống khi van mở, điều này giúp người sử dụng có thể dễ dạng nhận biết trạng thái hoạt động của van.
• Thiết kế khoang lưu chất đi qua kín, giúp trục van không phải tiếp xúc với lưu chất đường ống, điều này giúp bảo vệ trục van và nâng tuổi thọ sử dụng của trục van.
• Khi van mở mở đĩa của van sẽ được nâng lên khỏi dòng chảy của lưu chất, việc này giúp đĩa van không làm ảnh hưởng đến tốc độ và lưu lượng của dòng chảy.
• Khi đóng van đĩa van sẽ được đẩy xuống từ từ, quá trình này giúp hạn chế xảy ra các hiện tượng búa nước, bảo vệ hệ thống khỏi bị sốc áp khi van đóng và mở.

1.2. Thông số kỹ thuật

• Kích thước: DN15 - DN1500.
• Chất liệu thân: Inox, gang, thép.
• Chất liệu đĩa: Inox, thép.
• Dạng van: Van ty nổi.
• Dạng điều khiển: Điều khiển tay quay, điều khiển điện.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng kết nối: Kết nối ren, kết nối mặt bích.
• Điện áp sử dụng: 24V, 220V, 380V.
• Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ sử dụng: Từ - 20 độ C đến 400 độ C.
• Môi trường làm việc: Nước sạch, nước thải, xăng, dầu, hóa chất, than, xi măng, lưu chất dạng sệt,...
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Malaysia, Thổ Nhĩ Kỳ, Italia,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

II. Chi tiết cấu tạo và nguyên lý hoạt động của van cổng ty nổi

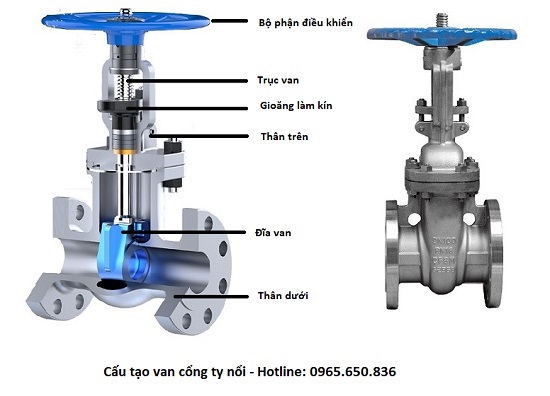

2.1. Cấu tạo van cổng ty nổi

Van cổng ty nổi có cấu tạo khá đơn giản, dòng van này được cấu tạo từ 5 bộ phận chính là thân van, trục van, đĩa van, gioăng làm kín và bộ phận điều khiển. Các bộ phận của dòng van này có thể được tháo rời và tách riêng rất thuận tiện cho quá trình bảo trì, bảo dưỡng và thay thế phụ tùng của van.

Thân van: Được chia làm 2 phần là thân trên và thân dưới, thân van được làm từ các chất liệu inox, gang, thép có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Trên thân có thiết kế ren hoặc mặt bích để kết nối với đường ống hệ thống.

Trục van: Hay còn dược gọi là ty van, bộ phận này thường được làm từ các chất liệu có độ cứng cao như inox hoặc thép. Trục van được kết nối trực tiếp với đĩa van và có thiết kế ren để kết nối với ren ở bộ phận điều khiển.

Đĩa van: Đây là bộ phận chính của van, chịa sự điều khiển của trục van có thể nâng lên để lưu chất đi qua van và hạ xuống để ngăn chặn dòng chảy lưu thống trong đường ống hệ thống.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao như cao su, PTFE, EPDM,... có nhiệm vụ đảm bảo độ kín cho van trong quá trình van hoạt động trên hệ thống.

Bộ phận điều khiển: Thông thường van cổng ty nổi sẽ có dạng điều khiển tay quay, đây là bộ phận giúp người sử dụng có thể điều khiển hoạt động của trục van và đĩa van.

2.2. Nguyên lý hoạt động

Van cổng ty nổi có nguyên lý hoạt động khá đơn giản, dòng van này hoạt động hoàn toàn dựa vào việc điều khiển tay quay khiến trục van di chuyển từ đó điều khiển việc nâng lên hạ xuống của đĩa van.

Chu trình mở van: Khi mở van người sử dụng sẽ quay tay quay vô lăng theo chiều mũi tên mở trên tay quay, lúc này ren trên trục van sẽ liên kết với ren trên tya uqya và đữa trục van di chuyển dần lên trên. Đĩa van được kết nối trục tiếp với trục van sẽ di chuyển theo trục van, đến khi hết rên liên kết tức đĩa van đã mở hoàn toàn và lưu chất có thể di chuyển qua van với lưu lượng lớn nhất.

Chu trình đóng van: Khi muốn đóng van người sử dụng chỉ cần quay vô lăng người chiều với quá trình mở, lúc này ren trên tay quay sẽ quay ngược lại và đẩy ren trên trục van xuống và đĩa van cũng di chuyển xuống dần theo trục van. Khi ren trên trục van được đẩy xuống hết tức van đã đóng hoàn toàn, ngặn chặn hoàn toàn dòng chảy lưu thông qua van.

III. Các chất liệu sản xuất van cổng ty nổi

3.1. Van cổng gang ty nổi

Van cổng gang ty nổi là dòng van được sử dụng khá phổi biến trên thị trường hiện nay, dòng van này được làm từ chất liệu gang cầu hoặc gang xám có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt bề ngoài của dòng van này thường được phủ thêm sơn epoxy để tăng khả năng chống oxy hóa và thẩm mỹ cho van.

Thông số kỹ thuật Kích thước: Dn15 đến Dn1200. Chất liệu van: gang cầu, gang xám. Chất liệu đĩa: Gang, inox. Dạng van: Van ty nổi. Dạng điều khiển: Tay quay, điều khiển điện. Dạng kết nối: Kết nối ren, mặt bích. Dạng hoạt động: ON/OFF. Áp suất: PN10, PN16, PN15, PN40. Nhiệt độ: -20 độ C đến 180 độ C. Môi trường: Nước, than, bột, xi măng, lưu chất dạng sệt,... Bảo hành 12 tháng.

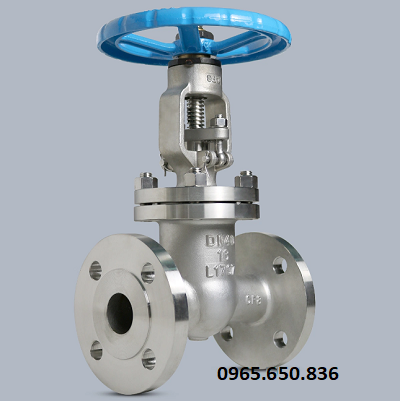

3.2. Van cổng inox ty nổi

Van cổng inox ty nổi là dòng van được sản xuất từ chất liệu inox cao cấp 304 và 316, chất liệu này giúp van có khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt khả năng chống oxy hóa và các hóa chất ăn mòn giúp dòng van này là lựa chọn tối ưu đối với các hệ thống hóa chất, các hệ thống trong môi trường có nồng độ oxy hóa cao.

Thông số kỹ thuật Kích thước: Dn15 đến Dn1500. Chất liệu van: Inox 304, inox 316. Chất liệu đĩa van: Inox, thép. Dạng van: Van ty nổi. Dạng điều khiển: Tay quay, điều khiển điện. Dạng kết nối: Kết nối ren, mặt bích. Dạng hoạt động: ON/OFF. Áp suất: PN10, PN16, PN15,...PN60. Nhiệt độ: -20 độ C đến 220 độ C. Môi trường: Nước sạch, hóa chất, sử dụng trong các môi trường oxy hóa cao. Bảo hành 12 tháng.

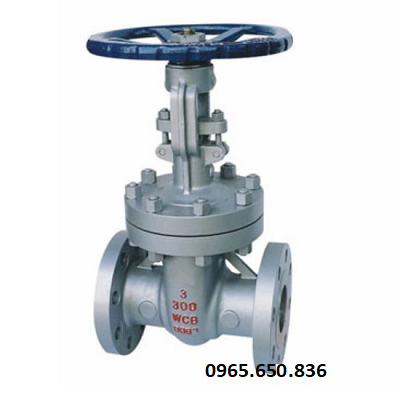

3.3. Van cổng thép ty nổi

Van cổng thép ty nổi là dòng van được làm từ chất liệu thép cao cấp WCB, chất liệu này có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ cực tốt. Nên chúng được sử dụng rất phổ biến trong các hệ thống có áp lực và nhiệt độ lớn.

Thông số kỹ thuật Kích thước: Dn15 đến Dn1500. Chất liệu van: Thép WCB. Chất liệu đĩa van: Inox, thép. Dạng van: Van ty nổi. Dạng điều khiển: Tay quay, điều khiển điện. Dạng kết nối: Kết nối ren, mặt bích. Dạng hoạt động: ON/OFF. Áp suất: PN10, PN16, PN15,...PN60. Nhiệt độ: -20 độ C đến 400 độ C. Môi trường: Nước nóng, dầu nóng, hơi nóng, môi trường có áp lực dòng chảy lớn. Bảo hành 12 tháng.

IV. Các dạng điều khiển của van cổng ty nổi

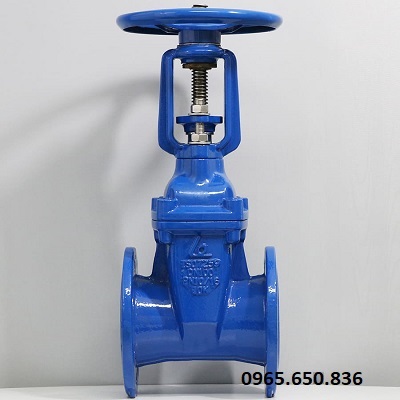

4.1. Van cổng ty nổi tay quay

Thông số kỹ thuật Kích thước: Dn15 đến Dn1500. Chất liệu van: Inox, gang, thép. Chất liệu đĩa van: Inox, thép. Dạng van: Van ty nổi. Dạng điều khiển: Điều khiển tay quay. Dạng kết nối: Kết nối ren, mặt bích. Dạng hoạt động: ON/OFF. Áp suất: PN10, PN16, PN25, PN40. Nhiệt độ: -20 độ C đến 220 độ C. Môi trường: Nước sạch, nước thải, hóa chất, xăng dầu, than, bột, xy măng, môi trường nhiệt độ cao. Bảo hành 12 tháng.

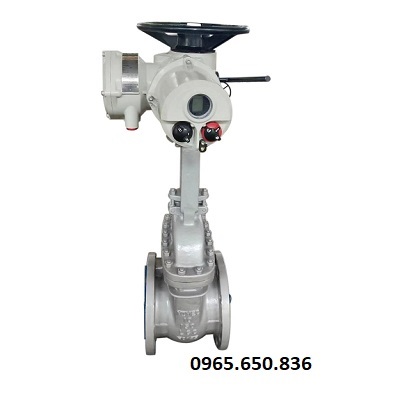

4.2. Van cổng ty nổi điều khiển điện

Thông số kỹ thuật Kích thước: Dn15 đến Dn1500. Chất liệu van: Inox, gang, thép. Chất liệu đĩa van: Inox, thép. Dạng van: Van ty nổi. Dạng điều khiển: Điều khiển điện. Dạng kết nối: Kết nối ren, mặt bích. Dạng hoạt động: ON/OFF. Điện áp sử dụng: 24V, 220V, 380V. Chất liệu bộ điều khiển: Hợp kim nhôm, sơn tĩnh điện. Tiêu chuẩn đầu điện: IP67, IP68. Áp suất: PN10, PN16, PN15,...PN60. Nhiệt độ: -20 độ C đến 220 độ C. Môi trường: Nước sạch, hóa chất, sử dụng trong các môi trường oxy hóa cao. Bảo hành 12 tháng.

4.3. Các dòng van cổng ty nổi khác mà chúng tôi đang cung cấp

• Van cổng ty nổi nối ren
• Van cổng ty nổi mặt bích
• Van cổng ty nổi Samwoo
• Van cổng ty nổi Wonil
• Van cổng ty nổi AUT
• Van cổng ty nổi ARV
• Van cổng ty nổi Hàn Quốc
• Van cổng ty nối Đài Loan
• Van cổng ty nổi Trung QUốc
• Van cổng ty nối Thổ Nhĩ Kỳ
• Van cổng ty nối Italia

V: Một số ưu điểm và nhược điểm của van cổng ty nổi

Để hiểu thêm và có thể sử dụng dòng van này 1 cách hiệu quả nhất, tiếp theo mời các bạn cùng điểm qua 1 số ưu điểm và nhược điểm của van cổng ty nổi.

5.1. Ưu điểm của van cổng ty nổi

Van cổng ty nổi có nhiều ưu điểm vượt trội so với các dòng van khác có cùng chức năng trên thị trường như:

Ưu điểm 1: Van có thiết kế phần trục van ( ty van ) nổi lên và hạ xuống khi van đóng và mở, điều này giúp người sử dụng dễ dàng nhận biết trạng thái hoạt động của van.

Ưu điểm 2: Thiết kế ty van này giúp trục van không tiếp xúc với lưu chất trong đường ống hệ thống, giúp bảo vệ trục van tránh oxy hóa hay hoen rỉ trong thời gian dài sử dụng.

Ưu điểm 3: Van có dãi kích thước rộng từ DN15 - DN1500 đi kèm với dạng kết nối ren và mặt bích đa dụng có thể kết nối với mọi kích thước đường ống trên thị trường hiện nay.

Ưu điểm 4: Van được làm từ nhiều chất liệu khác nhau, có thể hoạt động tốt trong nhiều môi trường đường ống khác nhau.

Ưu điểm  5: Van có khả năng hoạt động ổn định, tuổi thọ sử dụng van lâu dài, ít gặp sự cố trong quá trình sử dụng van.

Ưu điểm 6: Van đang được Thuận Phát Valve phân phối trên thị trường toàn quốc với đầy đủ giấy tờ CO - CQ, Catalog,...Đặc biệt được bảo hành lên tới 12 tháng.

5.2. Nhược điểm

Nhược điểm 1: Van không phù hợp sử dụng để điều tiết lưu lượng dòng chảy lưu chất.

Nhược điểm 2: Thiết kế ty van nhổ lên khi van mở sẽ cần diện tích và không gian hoạt động lớn, lưu ý khi lắp đặt để đảm bảo không gian đủ cho van hoạt động.

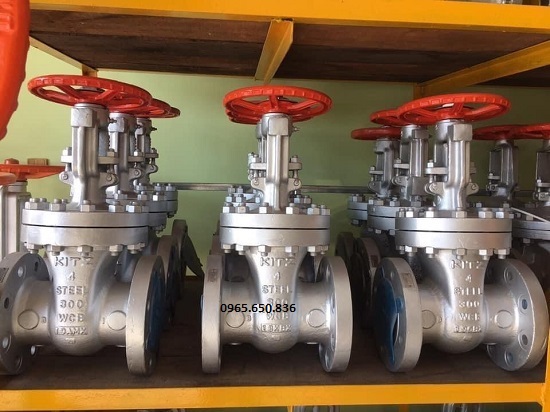

Van cổng kitz ty nổi.

VI. Ứng dụng của van cổng ty nổi trong các hệ thống đường ống

Van cổng ty nổi được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, nhờ những ưu điểm vượt trội kể trên dòng van này hiện đang là lựa chọn tối ưu đối với mọi hệ thống.

• Sử dụng trong các hệ thống nước dân dụng, các hệ thống nước sinh hoạt gia đình.
• Sử dụng trong các hệ thống phòng cháy, chữa cháy.
• Sử dụng trong các hệ thống cung cấp nước sạch, nước đô thị.
• Sử dụng trong các hệ thống xử lý nước thải đô thị, nước thải công nghiệp.
• Sử dụng trong các hệ thống nhà máy sản xuất công nghiệp.
• Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.
• Sử dụng trong các hệ thống dẫn xăng, dầu, hệ thống khai thác dầu mỏ, giản khoan dầu.
• Sử dụng trong các hệ thống trong môi trường oxy hóa cao, nhiệt độ cao, áp lực cao.

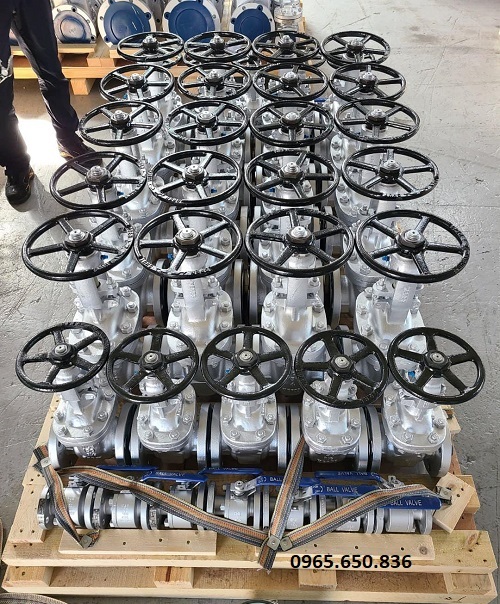

Van cổng ty nổi tại kho Thuận Phát Valve.

VII. Đặc điểm khác biệt giữa van cổng ty nổi và van cổng ty chìm

VIII. Báo giá van cổng ty nổi

Van cổng ty nổi hiện đang là 1 trong những dòng sản phẩm chủ lực của Công ty chúng tôi, dòng van này được chúng tôi nhập khẩu trực tiếp từ nhà máy mà không thông qua bên môi giới thư 3 nào, điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường. Tuy nhiên dòng van này rất đa dạng về chủng loại, chất liệu, kích thước, mà môi điều trên đều ảnh hưởng trực tiếp đến giá cả của dòng van này.

Vì vậy, quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn chi tiết cho sản phẩm và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện nay. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết !.
