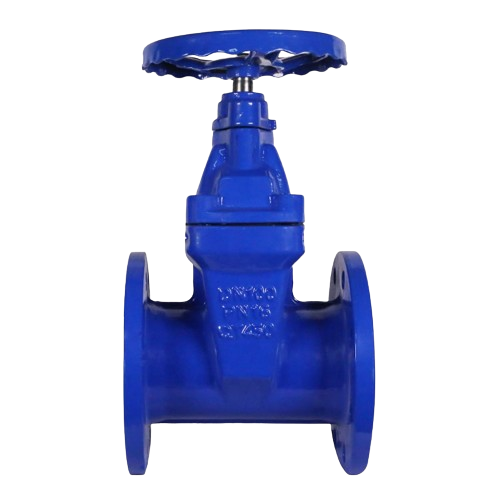

Van cổng ty chìm
Tên sản phẩm: Van cổng ty chìm
Giá: 0 ₫
Thông số kỹ thuật
| Kích thước: | DN15 - DN1500. |
| Chất liệu van: | Gang, inox, thép. |
| Dạng van: | Van ty chìm. |
| Dạng điều khiển: | Tay quay, điện. |
| Dạng hoạt động: | ON/OFF. |
| Dnagj kết nối: | Kết nối ren, mặt bích. |
| Áp suất: | PN10, PN16,...PN60. |
| Nhiệt độ: | Max 220 độ C. |
| Bảo hành: | 12 tháng. |
Lượt xem 48
Đánh giá 1 lượt đánh giá
Hiện nay các dòng van công nghiệp là thiết bị không thể thiếu trong các hệ thống đường ống nước dân dụng đến các hệ thống đường ống công nghiệp. Các thiết bị này giúp người sử dụng có thể dễ dàng điều khiển hoạt đông của dòng chảy trong đường ống.
Trong bài viết này chũng tôi xin giới thiệu đến các bạn dòng van công nghiệp được sử dụng rất phổ biến trên thị trường hiện nay, van cổng ty chìm. Để biết thêm chi tiết về dòng van này như cấu tạo, nguyên lý hoạt động, các đặc điểm nổi bật và một số ứng dụng cụ thể của dòng van này trong hệ thống đường ống.
Mục lục
- I. Van cổng ty chìm là gì?
- II. Cấu tạo và nguyên lý hoạt động của van cổng ty chim
- III. Các chất liệu chế tạo van cổng ty chìm
- IV. Các dạng điều khiển của van cổng ty chìm
- V. Đánh giá ưu điểm và nhược điểm của van cổng ty chìm
- VI. Ứng dụng của van cổng ty chìm
- VII. Điểm khắc biệt giữ van cổng ty nổi và van cổng ty chìm
- VIII. Địa điểm cung cấp van cổng ty chìm chính hãng trên thị trường
I. Van cổng ty chìm là gì?
Van cổng ty chìm là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này được sản xuất từ nhiều chất liệu khác nhau như gang, inox, thép có thể sử dụng trong mọi môi trường hệ thống khác nhau. Dòng van này có chức năng điều khiển hoạt động của dòng chảy, đĩa cửa van có thiết kế nâng lên để dòng chảy lưu chất đi qua van và hạ xuống có thể ngăn chặn hoàn toàn lưu chất dòng chảy trong hệ thống đường ống.

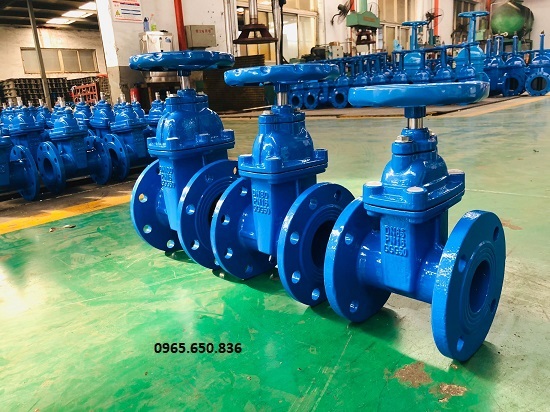

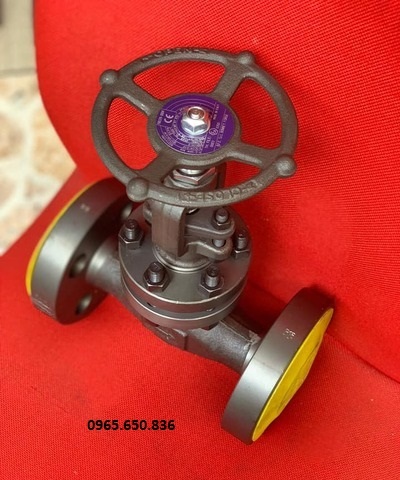

Van cổng ty chìm.
Van cổng ty chìm có tên tiếng anh là non rising stem gate valve hay còn được gọi với những tên khác như van cửa ty chìm, van chặn ty chìm. Ngoài ra van cũng có dãi kích thước rất rộng từ DN15 đến DN1500 với thiết kế kết nối ren và mặt bích có thể lắp đặt trên mọi kích thước đường ống hiện nay.
1.1. Đặc điểm nổi bật của van cổng ty chìm
Van cổng ty chìm là dòng van cổng được sử dụng phổ biến nhất trên thị trường hiện nay, dòng van này có thiết kế khác đặc biệt giúp bộ phận trục van sẽ không di chuyển khi đóng và mở van. Thiết kế này giúp dòng van này có nhiều đặc điểm vượt trội so với các dòng van khác trên thị trường.
- Thiết kế trục van không di chuyển giúp van có thể thay đổi dạng điều khiển tùy ý, như tay quay, nặp chụp, dạng tay quay kéo dài,...
- Trục của van được bao bọc hoàn toàn bên trong van mà không tiếp xúc với môi trường bên ngoài.
- Thiết kế đĩa van nâng lên hạ xuống giúp giảm ảnh hưởng đến áp suất và lưu lượng dòng chảy khi van mở.
- Quá trình đóng van, đĩa van được hạ xuống từ từ, điều này làm giảm thiểu các hiện tượng búa nước khi đống van trong hệ thống đường ống.
1.2. Thông số kỹ thuật van cổng ty chìm
- Kích thước: Từ DN15 đến DN1500.
- Chất liệu van: Inox, gang, thép.
- Chất liệu đĩa: Inox 304, 316, gang, thép.
- Dạng van: Van ty chìm.
- Dạng điều khiển: Điều khiển tay quay, điều khiển điện.
- Dạng hoạt động: ON/OFF.
- Dạng kết nối: Kết nối ren, kết nối mặt bích.
- Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS.
- Áp suất làm việc: PN10, PN16,...PN60.
- Nhiệt độ làm việc: Từ - 20 độ C đến 400 độ C.
- Môi trường hoạt động: Nước sạch, nước thải, hóa chất, xăng, dầu, than, bột, xi măng.
- Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Italia,...
- Đơn vị cung cấp: Thuận Phát Valve.
- Bảo hành: 12 tháng.
II. Cấu tạo và nguyên lý hoạt động của van cổng ty chim
2.1. Cấu tạo van cổng ty chìm
Van cổng ty chìm là dòng van có thiết kế khác đặc biệt và được sử dụng rất phổ biến trên thị trường hiện nay. Đặc biệt các chi tiết bộ phận của dòng van này được sản xuất trên dây chuyền hiện đại, các chi tiết được sản xuất rất tỉ mỉ và đạt độ hoàn thiện cao. Việc này giúp van có khả năng hoạt động ổn định ơn, có tuổi thọ sử dụng lâu dài hơn, chi tiết cấu tạo của dòng van này như sau.
- Thân van: Được chia làm 2 phần là phần thân trên và thân dưới, thân trên có nhiệm vụ cố định trục van và kết nối với bộ phận điều khiển, thân dưới sẽ cố định đĩa van và được thiết kế ren hoặc mặt bích để kết nối với đường ống hệ thống.
- Trục van: Là bộ phận được đặt dọc theo thân van, được kết nối trục tiếp với đĩa van và bộ phận điều khiển của thân van.
- Đĩa van: Được đặt ngang với thân van, kết nối trực tiếp với trục van, khi quay tay quay đĩa van sẽ được nâng lên và hạ xuống tùy theo nhu cầu của người sử dụng.
- Gioăng làm kín: Đây là bộ phận giúp đảm bảo được độ kín cho van, được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM.
- Bộ phận điều khiển: Đây là bộ phận giúp người sử dụng có thể điều khiển hoạt động của van, bộ phận này được thiết kế trên đỉnh của van.

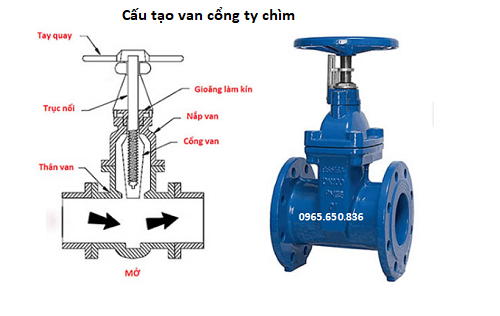

Cấu tạo van cổng ty chìm.
2.2. Nguyên lý hoạt động
Van cổng ty chìm có nguyên lý hoạt động hoàn toàn dựa vào việc tác động lực khiên trục van di chuyển từ đó giúp đĩa van nâng lên, hạ xuống để điều khiển hoạt động của van. Cụ khi người sử dung quay tay quay theo chiều mũi tên mở được in trên tay quay, lúc này trục van cũng di chuyển xoay theo. Thiết kế ren trên thân van sẽ kết nối và ăn theo ren được thiết kế trong đĩa van, tác động liên kết ren này khiến đĩa van di chuyển lên dần đến khi tay quay không di chuyển được nữa tức đĩa van đã mở hoàn toàn, lưu chất có thể di chuyển qua van với lưu lượng lớn nhất.
Muốn đóng van người sử dụng chỉ cần quay tay quay người chiều với khi mở van, lúc này trục van cũng di chuyển ngược lại và nhà dần các ren đã liên kết với đĩa van. Quá trình nhà ren này sẽ đẩy đĩa van di chuyển xuống dần, đến khi không tay quay không di chuyển được tức đĩa van đã đóng hoàn toàn và ngăn chặn dòng chảy di chuyển qua van.
III. Các chất liệu chế tạo van cổng ty chìm

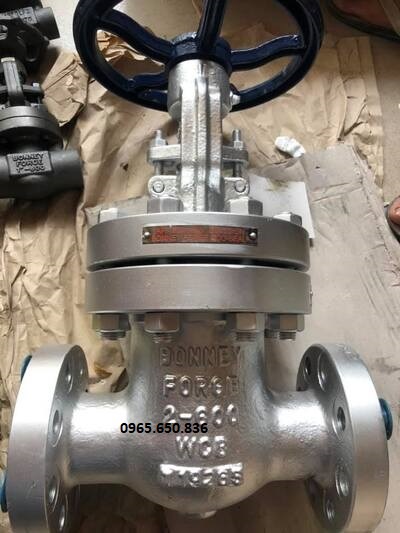

3.1. Van cổng inox ty chìm
Van cổng inox ty chìm là dòng van được làm từ chất liệu inox 304, inox 316. Dòng van này được sử dụng rất phổ biến trong các hệ thống nước sạch, các hệ thống hóa chất hay các hệ thống đường ống trong môi trường có nồng độ oxy hóa cao.
 |
Thông số kỹ thuật
|
3.2. Van cổng gang ty chìm
Van cổng gang ty chìm là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiên nay, dòng van này có khả năng chịu áp lực và nhiệt độ tốt. Bề ngoài của van được phủ sơn epoxy để tăng khả năng chống oxy hóa và thẩm mỹ cho van, đặc biệt giá thành của van cổng gang ty chìm cũng rẻ hơn so với các dòng van inox hoặc thép.
 |
Thông số kỹ thuật
|

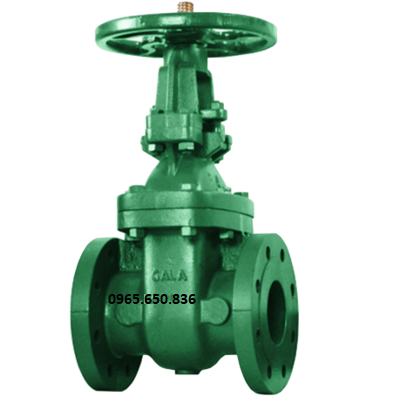

3.3. Van cổng thép ty chìm
Van cổng thép ty chìm là dòng van được sử dụng rất phổ biến trong các hệ thống có áp lực và nhiệt độ cao, dòng van này được làm từ chất liệu thép WCB có khả năng chịu nhiệt độ lên tới 400 độ C. Điều này giúp dòng van này có thể hoạt động tốt trong các hệ thống nhiệt độ cao, các hệ thống trong môi trường dễ gây cháy nổ.
 |
Thông số kỹ thuật
|
IV. Các dạng điều khiển của van cổng ty chìm

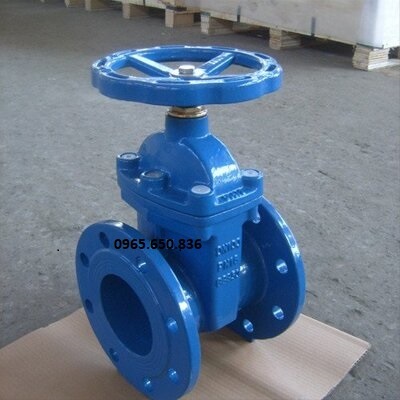

4.1. Van cổng ty chìm tay quay
Van cổng ty chìm tay quay là dòng van được sử dụng rất phổ biến, dòng van này có thiết kế tay quay để điều khiển hoạt động của van. Đây là dạng điều khiển cơ học thông dụng trong các hệ thống đường ống hiện nay, thiết kế tay quay giúp người sử dụng có thể dễ dàng điều khiển hoạt động của van mà không tốn quá nhiều sức lực.
 |
Thông số kỹ thuật
|

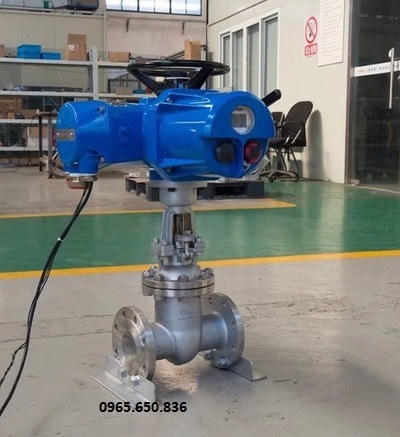

4.2. Van cổng ty chìm điều khiển điện
Van cổng ty chìm điều khiển điện là dòng van cổng được trang bị bộ điều khiển điện tự động để điều khiển hoạt động của van. Dòng van này có khả năng giúp hệ thống có thể điều khiển hoạt động của van từ xa mà không cần trực tiếp đến vị trí lắp đặt van. Ngoài ra dạng van này giúp hệ thống giảm thiểu được chi phí vận hành và nhân công vận hành hệ thống.
 |
Thông số kỹ thuật
|
4.3. Một số dòng van cổng ty chìm khác mà chúng tôi đang cung cấp
- Van cổng ty chìm nắp chụp
- Van cổng ty chìm Hàn Quốc
- Van cổng ty chìm Đài Loan
- Van cổng ty chìm Nhật Bản
- Van cổng ty chìm Trung Quốc
- Van cổng ty chìm AUT
- Van cổng ty chìm ARV
- Van cổng ty chìm Samwoo
- Van cổng ty chìm Wonil
V. Đánh giá ưu điểm và nhược điểm của van cổng ty chìm
Tiếp theo đây mời các bạn cùng điểm qua 1 số đánh giá về ưu điểm và nhược điểm của van cổng ty chìm.
5.1. Ưu điểm van cổng ty chìm
Van cổng ty chìm có nhiều ưu điểm vượt trội so với các dòng van khác, một số ưu điểm của dòng van này có thể kể đến như:
Ưu điểm 1: Thiết kế ty van không di chuyển lên xuống giúp van giảm diện tích sử dụng và hoạt động trong hệ thống đường ống.
Ưu điểm 2: Van có thể tay đổi nhiều dạng điều chỉnh khác nhau như tay quay, nắp chụp, dạng bộ phận điều khiển kéo dài.
Ưu điểm 3: Van được sản xuất từ nhiều chất liệu khác nhau, có thể hoạt động tốt trong mọi môi trường hệ thống khác nhau.
Ưu điểm 4: Van có dãi kích thước rộng từ DN15 - DN1500 với dạng lắp đặt ren hoặc mặt bích có thể lắp đặt trên mọi hệ thống đường ống có kích thước tương ứng.
Ưu điểm 5: Các bộ phận của van được thiết kế tách rời rất thuận tiện chó quá trình bảo trì, bảo dưỡng và thay thế phụ tùng của van.
Ưu điểm 6: Van có đầy đử các giấy tờ như CO - CQ, Catalog và được bảo hành lên tới 12 tháng khi mua hàng tại Thuận Phat Valve.
5.2. Nhược điểm
Nhược điểm 1: Van cổng là dòng van có thể sử dụng để điều tiết lưu lượng dòng chảy, tuy nhiên đối với các dòng chảy có áp suất lớn có thể gây ra mài mòn đĩa van và gây hư hỏng cho đĩa van.
Nhược điểm 2: Van công ty chìm có phần trục van nằm hoàn toàn bên trong van, nên trục của van sẽ tiếp xúc trực tiếp với dòng chảy lưu chất. Đối với trục thép có thể bị hoen rỉ gây hư tổn cho trục van.
VI. Ứng dụng của van cổng ty chìm
Van cổng ty chìm là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có thiết kế nhỏ gọn rất thuận tiện cho quá trình lắp đặt và sử dụng van trên hệ thống.
- Van được sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt.
- Được sử dụng trong các hệ thống nước ngầm, các hệ thống nước đô thị, sản xuất công nghiệp.
- Sử dụng trong các hệ thống xử lý nước thải.
- Sử dụng trong các hệ thống sản xuất công nghiệp.
- Sử dụng trong các hệ thống máy bơm, hệ thống tưới tiêu nông nghiệp.
- Sử dụng trong các hệ thống sản xuất oto, tàu thủy, tàu ngầm.
- Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên.
- Sử dụng trong các hệ thống dẫn xăng, dầu, chất đốt.
VII. Điểm khắc biệt giữ van cổng ty nổi và van cổng ty chìm
Van cổng ty nổi và van cổng ty chìm là 2 dòng sản phẩm được sử dụng rất phổ biến trên thị trường hiện nay, 2 dòng van này đều có thiết kế khác tương tự nhau. Điểm khác biệt duy nhất là thiết kế trục van của 2 dòng van này, nhưng chính vì thiết kế trục van này lại khiến 2 dòng van có sự khác biệt khá lớn khi được đặt cạnh với nhau. Dưới đây là 1 số đặc điểm khác biệt của 2 dòng van mời quý vị cùng tham khảo.
Thiết kế ty van
- Van cổng ty nổi: khi mở van ti van sẽ nổi dần lên trên đỉnh van và khi đóng van ti van sẽ hạ xuống, thiết kế này giúp người sử dụng có thể dễ dàng nhận biết trạng thái đóng và mở của van.
- Van cổng ty chìm: Thiết kế ty van của van cổng ty chìm sẽ không di chuyển lên xuống, thiết kế này giúp van giảm được diện tích sử dụng khi lắp đặt trong hệ thống đường ống.
Dạng điều khiển
- Van cổng ty nổi: Do thiết kế ren trên ty van khiến ty van dâng lên khi mở van, điều này khiến dòng van này chỉ sử dụng tay quay vô lăng điều điều khiển hoạt động của van.
- Van cổng ty chìm: Khác với dòng van trên, van ty chìm có thể thay đổi nhiều dạng điều khiển khác nhau để có thể phù hợp sử dụng với các môi trường hệ thống khác nhau như tay quay, nắp chụp, vô lăng kéo dài hay điều khiển điện.
Thiết kế thân van
- Van cổng ty nổi: Thiết kế thân van của dòng van này giúp dòng chảy lưu chất không tiếp cận trục van, điều này giúp bảo vệ trục van và tăng tuổi thọ của trục van.
- Van cổng ty chìm: Dòng van này có thiết kế ren trên trục van kết nối với đĩa van, nên trục van sẽ tiếp xúc trực tiếp với lưu chất dòng chảy. Đối với trục van thép có thể bị hoen rỉ sau thời gian dài sử dụng, điều này sẽ gây hư tổn cho trục van.

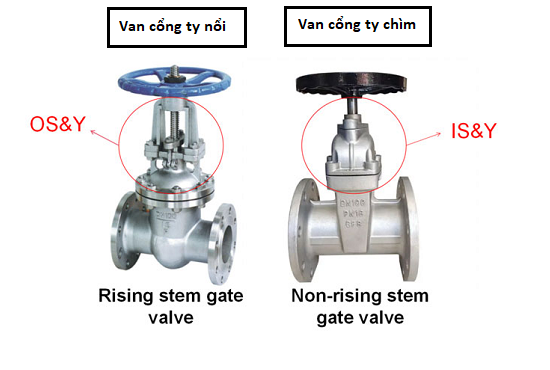

Hình ảnh phân biệt van ty chìm và van ty nổi.
VIII. Địa điểm cung cấp van cổng ty chìm chính hãng trên thị trường
Van cổng ty chìm là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này đang được Thuận Phát Valve chúng tôi nhẩu khẩu chính hãng và phân phối trên toàn quốc với giá cả ưu đãi nhất. Thuận Phát Valve chúng tôi là đơn vị chuyên cung cấp các dòng thiết bị đường ống hàng đầu thị trường hiện nay, chúng tôi đã đồng hành và phát triển cung rất nhiều các dự án hệ thống trong và ngoài nước.
Khi đến với chúng tôi quy khách hàng có thể yên tâm về chất lượng sản phẩm, chế độ bảo hành và giá cả của sản phẩm. Các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ nhà máy mà không thông qua bên mô giới thứ 3 nào, điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường.
Quý khách hàng quan tâm sản phẩm vui lỏng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để nhận được tư vấn chi tiết và báo giá chính xác nhất cho sản phẩm. Xin thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất vui khi được hợp tác và phát triển cùng quý vị trong thời gian gần nhất.
Tìm hiểu thêm: Van cổng ty nổi.
