Công tắc áp suất

I. Giới thiệu chung – Công tắc áp suất là gì?

Công tắc áp suất là thiết bị dùng để giám sát và kiểm soát áp suất trong hệ thống, hoạt động theo nguyên lý đóng hoặc ngắt mạch điện khi áp suất đạt đến giá trị cài đặt trước. Khi áp suất tăng hoặc giảm đến ngưỡng xác định, công tắc sẽ phát tín hiệu để bật hoặc tắt các thiết bị liên quan như máy bơm, máy nén khí, van điện hay động cơ.

Thiết bị này được sử dụng rộng rãi trong các hệ thống nước, khí nén, thủy lực, HVAC và nhiều dây chuyền sản xuất công nghiệp. Nhờ khả năng kiểm soát áp suất tự động, công tắc áp suất giúp hệ thống vận hành ổn định, hạn chế rủi ro quá áp hoặc thiếu áp, đồng thời giảm sự phụ thuộc vào thao tác thủ công của người vận hành.

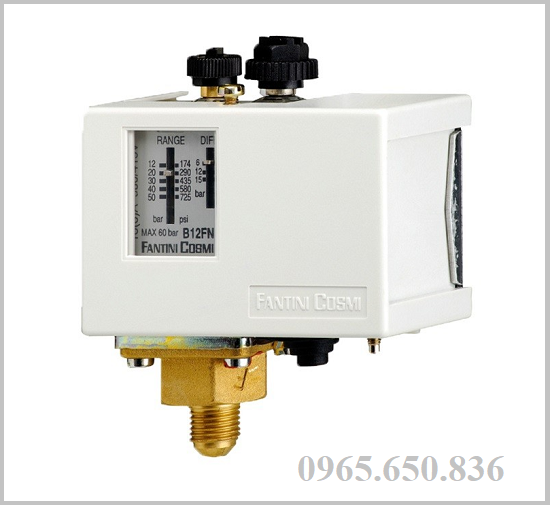

Công tắc áp suất hệ thống.

Khác với cảm biến áp suất chuyên dùng để đo và hiển thị giá trị áp suất liên tục, công tắc áp suất chủ yếu làm việc với tín hiệu ON/OFF, tập trung vào chức năng điều khiển và bảo vệ. Chính vì vậy, đây là thiết bị không thể thiếu trong các hệ thống yêu cầu tự động hóa, an toàn và độ tin cậy cao trong quá trình vận hành.

II. Vai trò của công tắc áp suất trong hệ thống công nghiệp và dân dụng

Công tắc áp suất giữ vai trò quan trọng trong việc kiểm soát, bảo vệ và tự động hóa hệ thống thông qua việc giám sát áp suất làm việc. Thiết bị giúp hệ thống vận hành ổn định, an toàn và giảm tối đa rủi ro hư hỏng do áp suất vượt hoặc thiếu so với giới hạn cho phép.

• Tự động đóng/ngắt thiết bị theo áp suất cài đặt, giúp máy bơm, máy nén khí và các thiết bị liên quan vận hành chính xác theo nhu cầu thực tế, hạn chế tình trạng chạy quá tải hoặc hoạt động không cần thiết.
• Bảo vệ hệ thống khỏi hiện tượng quá áp hoặc thiếu áp, ngăn ngừa nguy cơ nổ đường ống, hư hỏng thiết bị và giảm thiểu sự cố kỹ thuật trong quá trình vận hành liên tục.
• Góp phần nâng cao mức độ tự động hóa cho hệ thống, giảm sự phụ thuộc vào thao tác thủ công, tăng tính ổn định và đảm bảo quá trình vận hành diễn ra đồng bộ, nhất quán.
• Giúp tiết kiệm điện năng và chi phí vận hành, nhờ khả năng kiểm soát chính xác thời điểm thiết bị hoạt động, tránh tình trạng chạy liên tục gây lãng phí năng lượng và hao mòn linh kiện.
• Đảm bảo an toàn cho người vận hành và thiết bị, đặc biệt trong các hệ thống áp lực cao, môi trường công nghiệp nặng, nơi yêu cầu kiểm soát chặt chẽ các thông số áp suất làm việc.

III. Sự khác biệt giữa công tắc áp suất và cảm biến áp suất

Công tắc áp suất và cảm biến áp suất đều là thiết bị làm việc với áp suất, nhưng khác nhau hoàn toàn về chức năng, nguyên lý và mục đích sử dụng. Việc phân biệt đúng hai thiết bị này giúp lựa chọn chính xác, tránh lắp sai gây lãng phí chi phí và ảnh hưởng đến hiệu quả vận hành hệ thống.

- Về nguyên lý hoạt động: Công tắc áp suất hoạt động theo nguyên lý đóng hoặc ngắt mạch điện khi áp suất đạt đến ngưỡng cài đặt trước. Thiết bị chỉ đưa ra tín hiệu ON/OFF, phù hợp cho mục đích điều khiển và bảo vệ hệ thống.

- Về công năng sử dụng: Cảm biến áp suất có nhiệm vụ đo và chuyển đổi giá trị áp suất liên tục thành tín hiệu analog hoặc tín hiệu số, nhờ đó người vận hành có thể theo dõi chính xác áp suất tại mọi thời điểm.

- Về chức năng sử dụng: Công tắc áp suất thường dùng để bật/tắt máy bơm, máy nén khí, van điện hoặc cảnh báo sự cố, trong khi cảm biến áp suất dùng cho giám sát, hiển thị và truyền dữ liệu về PLC, HMI hoặc hệ thống điều khiển trung tâm.

- Về độ chính xác: Cảm biến áp suất có độ chính xác cao hơn và cho phép kiểm soát chi tiết, còn công tắc áp suất ưu tiên tính đơn giản, độ bền và khả năng làm việc ổn định trong môi trường công nghiệp.

- Về chi phí: Công tắc áp suất thường có giá thành thấp, dễ lắp đặt và bảo trì, trong khi cảm biến áp suất có chi phí cao hơn do yêu cầu độ chính xác và khả năng truyền tín hiệu.

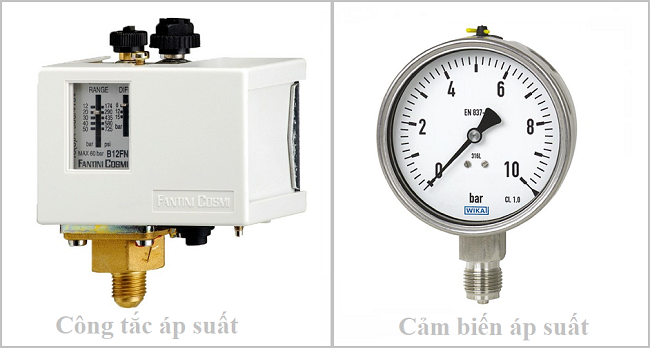

Công tắc và cảm biến áp suất.

IV. Cấu tạo và nguyên lý hoạt động của công tắc áp suất

Để công tắc áp suất hoạt động chính xác và ổn định trong nhiều điều kiện khác nhau, thiết bị được thiết kế với cấu tạo chặt chẽ và nguyên lý làm việc đơn giản nhưng hiệu quả. Việc hiểu rõ cấu tạo và nguyên lý hoạt động giúp lựa chọn, lắp đặt và sử dụng công tắc áp suất đúng kỹ thuật, nâng cao độ bền và hiệu quả vận hành của hệ thống.

A. Cấu tạo của công tắc áp suất

Công tắc áp suất thường gồm nhiều bộ phận kết hợp chặt chẽ nhằm tiếp nhận áp suất, chuyển đổi lực tác động và thực hiện đóng/ngắt mạch điện. Mỗi bộ phận đảm nhiệm một chức năng riêng, góp phần giúp thiết bị vận hành ổn định và chính xác theo ngưỡng cài đặt.

• Bộ phận cảm biến áp suất thường là màng, piston hoặc lò xo, có nhiệm vụ tiếp nhận sự thay đổi áp suất trong hệ thống và chuyển đổi áp lực đó thành chuyển động cơ học tương ứng.
• Cơ cấu truyền động giúp khuếch đại và truyền chuyển động từ bộ phận cảm biến đến tiếp điểm điện, đảm bảo công tắc phản ứng kịp thời khi áp suất đạt hoặc vượt ngưỡng cài đặt.
• Tiếp điểm điện là bộ phận thực hiện chức năng đóng hoặc ngắt mạch, cho phép điều khiển trực tiếp các thiết bị như máy bơm, máy nén khí hoặc van điện trong hệ thống.
• Bộ phận điều chỉnh áp suất cho phép người dùng cài đặt ngưỡng đóng/ngắt phù hợp với yêu cầu vận hành, giúp công tắc áp suất linh hoạt khi sử dụng cho nhiều hệ thống khác nhau.
• Vỏ bảo vệ và cổng kết nối có nhiệm vụ bảo vệ các bộ phận bên trong khỏi bụi bẩn, rung động và tác động môi trường, đồng thời đảm bảo kết nối chắc chắn với đường ống hoặc thiết bị.

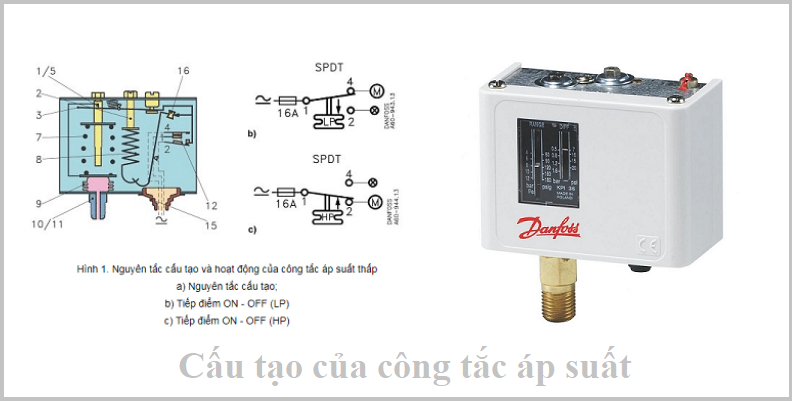

Cấu tạo công tắc áp suất.

B. Nguyên lý hoạt động của công tắc áp suất

Công tắc áp suất hoạt động dựa trên sự thay đổi của áp suất trong hệ thống tác động trực tiếp lên bộ phận cảm biến. Khi áp suất tăng hoặc giảm đến giá trị cài đặt, lực tác động sẽ làm dịch chuyển cơ cấu truyền động, từ đó kích hoạt tiếp điểm điện đóng hoặc ngắt mạch theo thiết kế ban đầu.

Sau khi áp suất trở về mức an toàn hoặc nằm trong giới hạn cho phép, tiếp điểm điện sẽ tự động trở về trạng thái ban đầu. Nhờ cơ chế đóng/ngắt rõ ràng và ổn định, công tắc áp suất giúp hệ thống vận hành an toàn, hạn chế sự cố và giảm thiểu rủi ro do biến động áp suất gây ra.

V. Các dòng công tắc áp suất phổ biến trên thị trường hiện nay

• Công tắc áp suất khí nén
• Công tắc áp suất nước
• Công tắc áp suất thủy lực
• Công tắc áp suất đơn
• Công tắc áp suất kép
• Công tắc áp suất Danfoss
• Công tắc áp suất Autosigma
• Công tắc áp suất Saginomiya
• Công tắc áp suất Potter
• Công tắc áp suất Georgin
• Công tắc áp suất cơ
• Công tắc áp suất điện tử

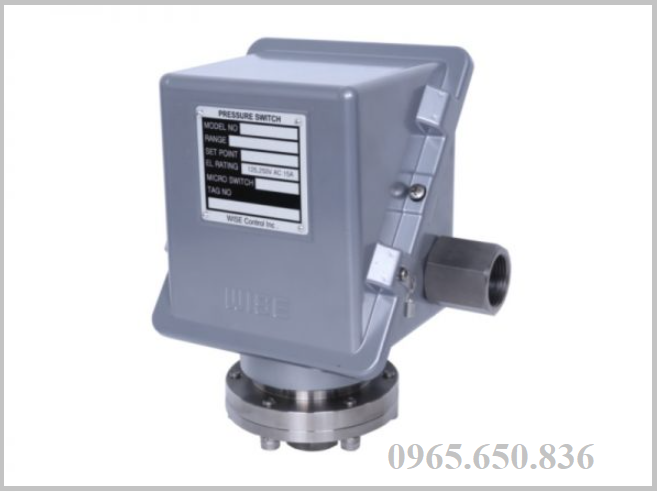

Công tắc áp suất Wise.

>>> Tìm hiểu thêm về các thiết bị đo khác tại đây: Đồng hồ đo áp suất <<<

VI. Cách lựa chọn công tắc áp suất phù hợp

Việc lựa chọn công tắc áp suất phù hợp là yếu tố quyết định đến độ ổn định, an toàn và tuổi thọ của toàn bộ hệ thống. Để tránh tình trạng lắp sai gây hư hỏng thiết bị hoặc vận hành kém hiệu quả, người dùng cần xem xét kỹ môi trường sử dụng, dải áp suất làm việc và kiểu kết nối – tín hiệu của công tắc áp suất.

1. Xác định môi trường sử dụng

Môi trường làm việc là yếu tố đầu tiên cần quan tâm khi chọn công tắc áp suất, bởi mỗi loại môi chất sẽ yêu cầu vật liệu và cấu tạo khác nhau để đảm bảo độ bền và độ chính xác khi vận hành.

• Hệ thống nước thường sử dụng công tắc áp suất có cấu tạo đơn giản, vật liệu đồng hoặc inox, phù hợp cho máy bơm nước dân dụng và công nghiệp nhẹ.
• Hệ thống khí nén yêu cầu công tắc áp suất phản hồi nhanh, chịu được rung động và áp suất biến đổi liên tục trong quá trình vận hành của máy nén khí.
• Hệ thống dầu, thủy lực cần công tắc áp suất có khả năng chịu áp cao, kín khít tốt và vật liệu tương thích với dầu để tránh rò rỉ và suy giảm độ chính xác.
• Môi trường hóa chất đòi hỏi công tắc áp suất làm từ inox hoặc vật liệu chuyên dụng, có khả năng chống ăn mòn và đảm bảo an toàn trong điều kiện làm việc khắc nghiệt.

2. Xác định dải áp suất làm việc

• Lựa chọn đúng dải áp suất giúp công tắc hoạt động ổn định, tránh tình trạng làm việc quá tải hoặc không đạt ngưỡng kích hoạt cần thiết trong hệ thống.
• Áp suất cài đặt là mức áp suất tại đó công tắc sẽ đóng hoặc ngắt mạch, cần được lựa chọn phù hợp với yêu cầu vận hành thực tế của hệ thống.
• Áp suất tối đa cho phép phải lớn hơn áp suất làm việc thực tế, nhằm đảm bảo an toàn và tránh hư hỏng công tắc khi hệ thống xảy ra biến động áp suất bất thường.

3. Lựa chọn kiểu kết nối và tín hiệu

• Kiểu kết nối và dạng tín hiệu đầu ra ảnh hưởng trực tiếp đến khả năng lắp đặt và tích hợp công tắc áp suất vào hệ thống hiện có.
• Kiểu kết nối ren cần được chọn đúng tiêu chuẩn và kích thước đường ống, giúp lắp đặt kín khít, dễ thay thế và hạn chế rò rỉ trong quá trình sử dụng.
• Tín hiệu ON/OFF phù hợp cho các hệ thống điều khiển đơn giản như bật/tắt máy bơm, máy nén khí hoặc cảnh báo áp suất.

Tín hiệu điện tử thích hợp cho hệ thống tự động hóa, cho phép kết nối với PLC, HMI và các thiết bị điều khiển trung tâm để giám sát và điều khiển chính xác hơn.

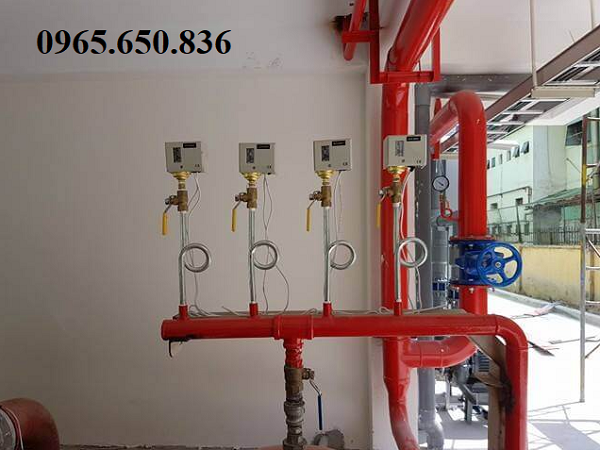

Ứng dụng công tắc áp suất.

VII. Mua công tắc áp suất ở đâu chính hãng, giá tốt

Thuận Phát Valve là đơn vị chuyên cung cấp công tắc áp suất chính hãng, đầy đủ chủng loại cho hệ thống nước, khí nén, thủy lực và công nghiệp. Sản phẩm được nhập khẩu trực tiếp, có nguồn gốc CO, CQ rõ ràng, đảm bảo độ bền, độ chính xác và khả năng vận hành ổn định lâu dài.

Với lợi thế am hiểu kỹ thuật thực tế, chúng tôi không chỉ bán thiết bị mà còn tư vấn chọn đúng dải áp suất, đúng môi trường sử dụng, giúp khách hàng tránh lắp sai, giảm rủi ro hư hỏng và tối ưu chi phí đầu tư. Danh mục sản phẩm đa dạng từ dòng cơ đến điện tử, phù hợp cả dân dụng lẫn công nghiệp.

Bên cạnh chất lượng sản phẩm, Thuận Phát Valve cam kết giá cạnh tranh, báo giá nhanh, hỗ trợ kỹ thuật trước và sau bán hàng. Đây là lựa chọn phù hợp cho khách hàng cần công tắc áp suất chính hãng, đúng kỹ thuật, giá hợp lý, phục vụ lâu dài cho hệ thống vận hành ổn định và an toàn.
