Lọc y

I. Giới thiệu chung – Van lọc y là gì?

A. Van lọc y là gì?

Van lọc y ( Y strainer valve ) là một thiết bị quan trọng trong hệ thống đường ống, được sử dụng nhằm mục đích loại bỏ các tạp chất thể rắn, rác, cặn bẩn có trong dòng chảy lưu chất ra khỏi đường ống hệ thống. Dòng van này có tên lọc y vì thiết kế thân giống với chữ y với 3 nhánh, trong đó có 2 nhánh kết nối với đường ống cho lưu chất di chuyển qua van, nhánh còn lại hay còn được gọi là bầu van bên trong chứa lưới lọc và nắp van.

Lọc y nước được sử dụng rất phổ biến trong các hệ thống đường ống nước, đường ống dẫn xăng dầu, chất lỏng hay các hệ thống đường ống khí nén,…với nhiệm vụ chính giúp bảo vệ máy bơm và các thiết bị đường ống hệ thống, giúp giảm thiểu hiện tượng tắc nghẽn trong đường ống hệ thống. Việc sử dụng van lọc y trong hệ thống đường ống không chỉ giúp tăng sự ổn định của dòng chảy, bảo vệ các thiết bị mà còn tăng năng suất vận hành của hệ thống và kéo dài tuổi thọ của hệ thống đường ống công nghiệp hiện nay.

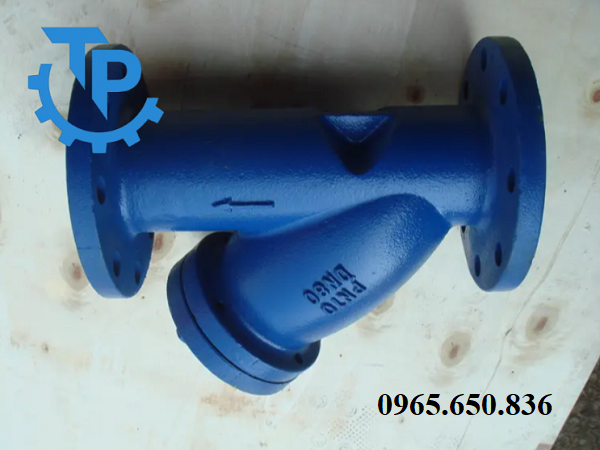

Van y lọc.

Van y lọc được sản xuất từ rất nhiều các loại chất liệu khác nhau như inox, gang, thép, đồng, nhựa,…mỗi dạng chất liệu sẽ phù hợp sử dụng với từng loại môi trường lưu chất và hệ thống khác nhau. Ngoài ra thiết bị này cũng được sản xuất với nhiều kiểu dáng, mẫu mã và kích thước khác nhau, dễ dàng lựa chọn dòng van phù hợp nhất với đường ống hệ thống.

Các dòng van lọc y được sử dụng phổ biến nhất trên thị trường hiện nay:

• Van lọc y inox
• Van lọc y gang
• Van lọc y thép
• Van lọc y đồng
• Van lọc y nhựa
• Van lọc y nối ren
• Van lọc y mặt bích
• Van lọc y Trung Quốc
• Van lọc y Nhật Bản
• Van lọc y Đài Loan
• Van lọc y Hàn Quốc
• Van lọc y Malaysia

B. Chi tiết thông số kỹ thuật van lọc y

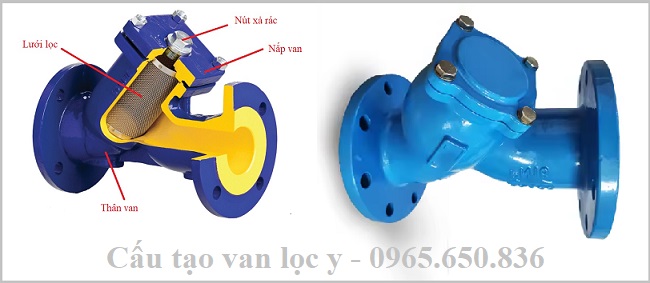

C. Chi tiết cấu tạo của lọc y

Van lọc y là thiết bị quan trọng trong đường ống hệ thống, với khả năng loại bỏ các tạp chất, cặn bẩn trong dòng chảy lưu chất. Dòng thiết bị này có cấu tạo rất đơn giản, các chi tiết bộ phận đều được thiết kế và sản xuất tỉ mỉ đạt độ hoàn thiện cao, đặc biệt có thể tách rời từng bộ phận điều này giúp thuận tiện cho việc vệ sinh thiết bị và thay thế linh kiện. Cấu tạo cơ bản của van lọc y gồm các chi tiết bộ phận sau:

D. Nguyên lý hoạt động của van lọc y

Van lọc y có nguyên lý hoạt động khá đơn giản, không cần sự điều khiển của người sử dụng để vận hành hoạt động của van. Khi dòng chảy lưu chất di chuyển qua van, sẽ đi qua bầu lọc ở đây chứa lưới lọc sẽ giữ lại những cặn bẩn, lưu chất thể rắn, rác thải có kích thước lớn hơn kích thước lỗ lưới lọc. Các tạp chất cặn bẩn sẽ lắng lại ở đáy của bầu lọc, lưu chất sạch vẫn sẽ di chuyển qua van mà không bị tổn hại đếu lưu lượng và tốc độ của dòng chảy.

Người sử dụng có thể mở nắp lọc để loại bỏ các tạp chất được giử lại trong bầu lọc, bằng cách mở nắp vạn, giúp lọc y hoạt động tốt hơn, ngăn chặn tác nghẽn ro tạp chất quá nhiều. Ngoài ra có 1 số dọng lọc y được thiết kết nút xả, để loại bỏ tạp chất trong lưới lọc 1 cách dễ dàng và thuận tiện hơn cho người sử dụng.

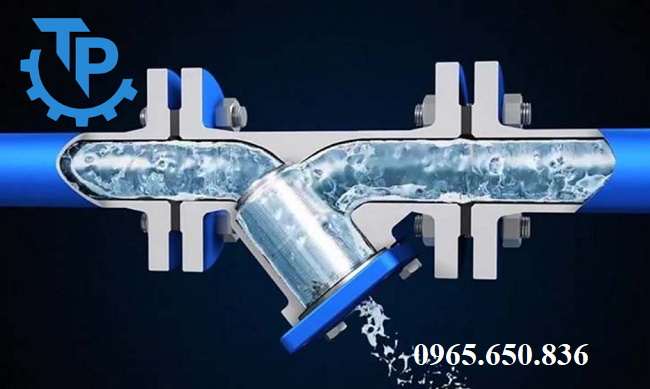

Nguyên lý hoạt động của van lọc y.

II. Top các dòng van lọc y được sử dụng phổ biến nhất trên thị trường hiện nay

1. Lọc y Samwoo

Y lọc Samwoo.

2. Lọc y YDK

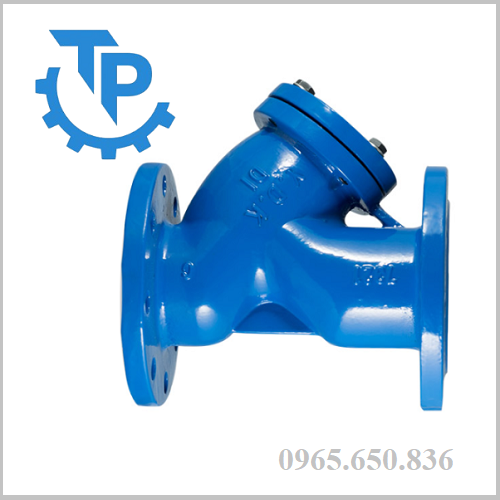

Y lọc YDK.

3. Lọc y Wonil

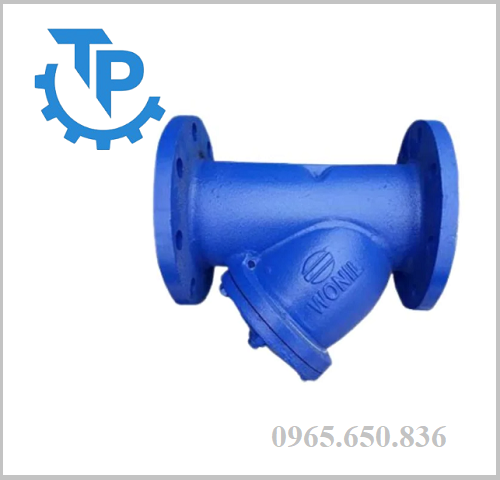

Y lọc Wonil.

4. Lọc y Kitz

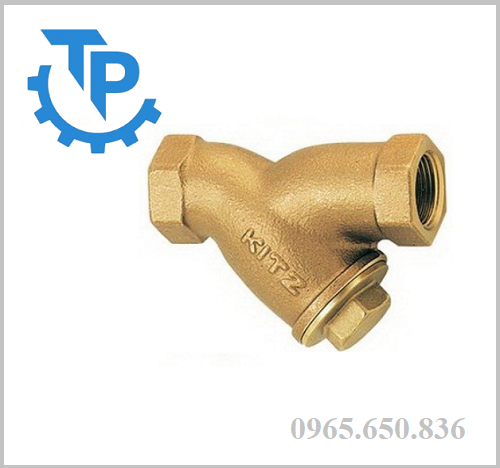

Y lọc Kitz.

5. Lọc y YNV

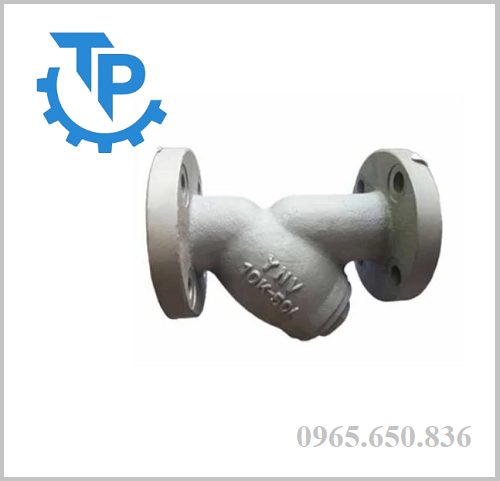

Y lọc  YNV.

III. Các chất liệu phổ biến sản xuất van lọc y

Van lọc y được sản xuất từ nhiều dạng chất liệu khác nhau, có thể hoạt động tốt trong nhiều môi trường lưu chất khác nhau. Mỗi dạng chất liệu sẽ có những đặc tính riêng theo từng chất liệu sản xuất, đáp ứng các tiêu chuẩn về áp suất, nhiệt độ liên quan đến dòng chảy lưu chất.

1. Lọc y inox

Van lọc y inox là dòng y lọc được làm từ chất liệu inox 304, inox 316 hay còn được gọi là thép không gỉ, đây là dạng chất liệu cao cấp được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay. Dòng sản phẩm được làm từ chất liệu này có về ngoài sáng bóng của kim loại, có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ cao, sử dụng tốt trong nhiều dạng môi trường khác nhau, đặc biết với khả năng chống oxy hóa tốt có thể hoạt động tốt trong môi trường hóa chất ăn mòn như axit, bazo, muối, kiềm,….

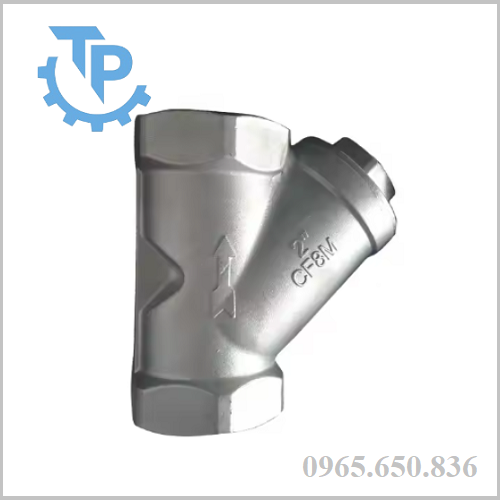

Lọc y inox.

2. Lọc y gang

Van lọc y gang là dòng y lọc được sản xuất từ chất liệu gang dẻo, đây là chất liệu kim loại có giá thành rẻ nhất trên thị trường hiện nay, được sử dụng rất phổ biến trên thị trường hiện nay. Bề ngoài của dòng van này thường được phủ 1 lớp sơn Epoxy cao cấp, giúp tăng tính thẩm mỹ cho thiết bị và khả năng chống oxy hóa.

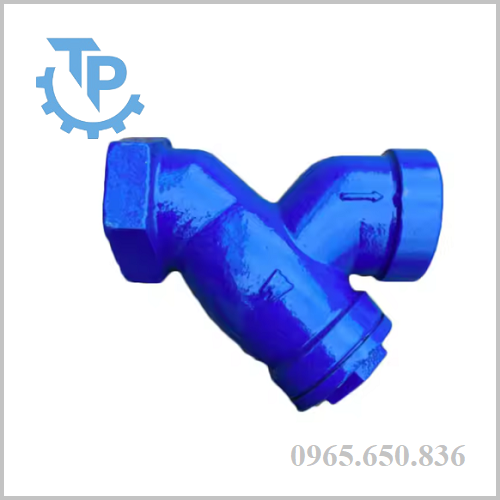

Lọc y gang.

3. Lọc y thép

Van lọc y thép được sản xuất từ chất liệu thép WCB, đây là chất liệu có khả năng chịu áp lực và nhiệt độ tốt, nhiệt độ tối đa có thể chịu lên tới 400 độ C. Y lọc thép được sử dụng rất phổ biến trong các hệ thống đường ống có nhiệt độ cao, các hệ thống đường ống trong môi trường dễ gây cháy nổ.

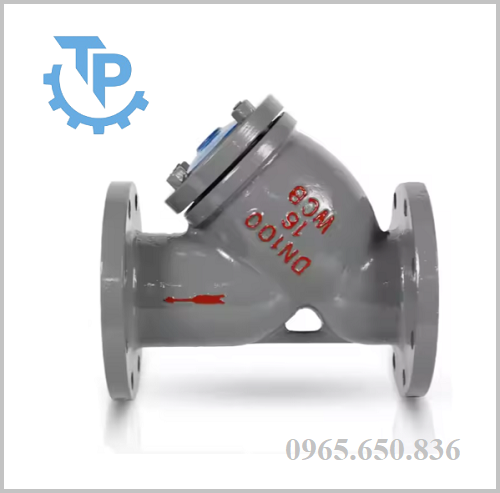

Lọc y thép.

4. Lọc y đồng

Van lọc y đồng là dòng van được sản xuất từ các chất liệu đồng thau, đồng đỏ có độ bền cơ học tốt, hoạt động tốt trong nhiều dạng môi trường lưu chất khác nhau. Y lọc đồng là dòng van được sản xuất với dãi kích thước nhỏ từ DN15 – DN50, sử dụng dạng kết nối ren để kết nối với đường ống hệ thống.

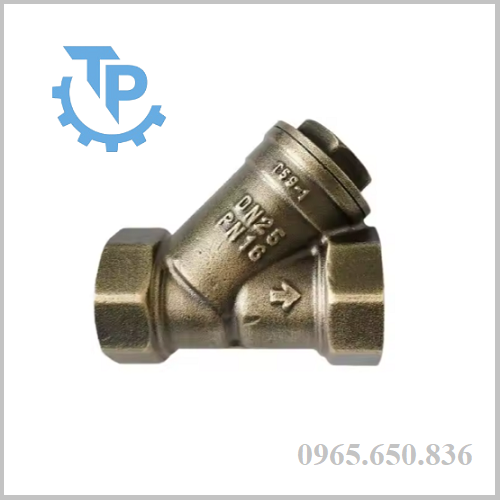

Van y lọc bằng đồng.

5. Lọc y nhựa

Van lọc y nhựa là dòng sản phẩm được sản xuất từ các chất liệu nhựa PVC, CPVC, UPVC, PPH, PPR,…được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay. Y lọc nhựa có giá thành rẻ, hoạt động tốt trong nhiều dạng môi trường lưu chất khác nhau.

Lọc y nhựa.

IV. Đánh giá ưu, nhược điểm của van lọc y

Van lọc y là một trong những thiết bị phổ biến trong các hệ thống đường ống, đặc biệt đối với các hệ thống đường ống nước, khí nén hay nhiều dạng hệ thống đường ống khác nhau. Dòng van này cũng được sử dụng rất phổ biến, tuy nhiên không phải nhiều người có thể hiểu hết được ưu điểm và nhược điểm của dòng sản phẩm này.

A. Ưu điểm

• Van lọc y được sản xuất từ các chất liệu inox, gang, thép, đồng, nhựa,…có thể sử dụng trong mọi môi trường hệ thống và lưu chất khác nhau.
• Sử dụng dạng kết nối ren, mặt bích phổ biến có thể lắp đặt với mọi thiết kế hệ thống đường ống khác nhau.
• Lưới lọc được sản xuất với đa dạng kích thước lỗ khác nhau, tùy vào từng môi trường lưu chất có thể lựa chọn loại lưới lọc phù hợp.
• Lọc y giúp hệ thống loại bỏ các tạp chất thể rắn có trong đường ống dòng chảy, từ đó giúp tăng độ tính khiết của dòng chảy, ổn định dòng chảy và tăng hiệu suất.
• Y lọc giúp làm sạch dòng chảy 1 cách tự động, mà không cần tác động từ người sử dụng để điều khiển hoạt động.
• Giúp bảo vệ đường ống và các thiết bị vận hành trên đường ống khỏi các rác thải thể rắn, có thể gây ra tắc nghẽn dòng chảy.
• Có thiết kế đơn gian, dễ dàng vận hành, vệ sinh và dễ bảo trì, bảo dưỡng.

B. Nhược điểm

• Lọc y cần được vệ sinh và bảo trì, bảo dưỡng thường xuyên, điều này giúp đảm bảo hoạt động của thiết bị.
• Không thể sử dụng trong các môi trường lưu chất dạng bột, dạng sệt, các môi trường lưu chất có thể tích cặn bẩn lớn.

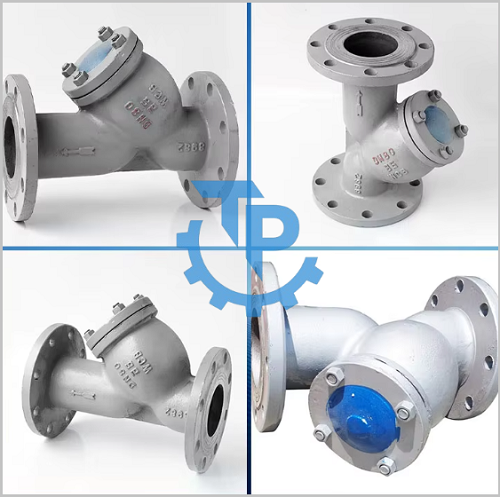

Lọc y gang mặt bích.

Van lọc Y là một thiết bị quan trọng giúp bảo vệ và duy trì hiệu quả cho hệ thống đường ống, nhưng cũng có một số điểm cần lưu ý. Ưu tiên vượt trội về khả năng lọc sạch, bảo vệ hệ thống và tiết kiệm chi phí cho hệ thống, trở thành một lựa chọn lý tưởng cho nhiều ứng dụng khác nhau. Tuy nhiên, nếu sử dụng dòng van này, cần lưu ý bảo dưỡng thường xuyên và chọn bộ lọc chất lượng cao để đạt hiệu quả sử dụng tối ưu.

V. Sử dụng van lọc y trong các hệ thống đường ống

Lọc y được sử dụng rất phổ biến trong các hệ thống đường ống dân dụng và công nghiệp hiện nay, với khả năng lọc lưu chất, loại bỏ cặn bận giúp tăng chất lượng dòng chảy và sự ổn định của lưu chất. Dòng thiết bị này được ứng dụng rất phổ biến trong lĩnh vực hệ thống khác nhau, một số ứng dụng cụ thể của dòng van này có thể kể đến như:

- Ứng dụng 1: Sử dụng trong các hệ thống đường ống cấp nước, các hệ thống cung cấp nước sinh hoạt đô thị và các tòa nhà cao tầng.

- Ứng dụng 2: Sử dụng trong các hệ thống đường ống dẫn dầu khí, các hệ thống lọc hóa dầu, đường ống dẫn xăng dầu, trạm cung cấp xăng dầu.

- Ứng dụng 3: Sử dụng trong các hệ thống đường ống HVAC, hệ thống đường ống thông gió, hệ thống điều hòa không khí Chiller.

- Ứng dụng 4: Sử dụng trong các ngành công nghiệp chế biến thực phẩm, các hệ thống đóng gói, sản xuất bia, rượu, đồ uống.

- Ứng dụng 5: Sử dụng trong các hệ thống đường ống xử lý hóa chất, các hệ thống sản xuất nước hoa, mỹ phẩm, sơn nước,…

- Ứng dụng 6: Sử dụng trong các hệ thống nhà máy sản xuất điện, các nhà máy thủy điện, nhiệt điện,….

Ứng dụng thực tế của lọc y.

VI. Các lưu ý khi sử dụng van lọc y trong hệ thống đường ống

Van lọc Y là một thiết bị rất hữu ích trong công việc bảo vệ hệ thống đường ống và các thiết bị liên quan khỏi cặn bã và chất tạp chất. Tuy nhiên, để đảm bảo lọc hiệu quả hoạt động của Y lọc và kéo dài tuổi thọ của nó, người sử dụng cần phải lưu ý đến một số yếu tố quan trọng trong quá trình lắp đặt, sử dụng và bảo trì. Dưới đây là những lưu ý cần thiết khi sử dụng thiết bị này:

A. Một số lưu ý khi lựa chọn lọc y

Van lọc y là thiết bị đường ống quan trọng được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay, dòng thiết bị này có rất nhiều các dạng thiết kế và mẫu mã khác nhau, mỗi dạng lọc y sẽ phù hợp sử dụng trong các hệ thống đường ống khác nhau. Cần lưu ý khi lựa chọn dòng thiết bị này để có thể lựa chọn loại van phù hợp nhất với nhu cầu sử dụng của hệ thống đường ống.

• Lưu ý đến chất liệu sản xuất lọc y, lựa chọn dạng chất liệu phù hợp với môi trường hệ thống và lưu chất.
• Lưu ý đến dạng kết nối của lọc y, đảm thiết kế kết nối của lọc y phù hợp với dạng kết nối của đường ống.
• Lưu ý đến thiết kế kích thước lỗ của lưới lọc, đảm bảo kích thước lỗ lưới lọc nhỏ hơn kích thước tạp chất trong dòng chảy lưu chất.
• Lưu ý đến dãi kích thước của lưới lọc, đảm bảo kích thước của van phù hợp với kích thước của đường ống hệ thống.
• Lưu ý đến áp suất và nhiệt độ của dòng chảy lưu chất, đảm bảo nhiệt độ và dòng chảy phù hợp với thông số của van.
• Lưu ý đến nhà phân phối và thương hiệu sản xuất lọc y, cần tìm mua sản phẩm chính hãng, chất lượng cao.

B. Hướng dẫn lắp đặt lọc y vào hệ thống đường ống

Lắp đặt lọc y là yếu tố quan trọng ảnh hưởng đầu tiên trực tiếp đến hiệu quả hoạt động của thiết bị. Khi lắp đặt, cần lưu ý các điểm sau:

- Đảm bảo vị trí lắp đặt chính xác: Van lọc Y nên được lắp đặt ở vị trí phù hợp trong đường ống hệ thống, thường là tại các điểm tiếp cận dễ dàng để thuận tiện cho việc bảo trì và bảo vệ sinh thiết bị. Thông thường, van lọc Y sẽ được cài đặt theo hướng dẫn để đảm bảo rằng nước hoặc chất lỏng sẽ đi qua bộ lọc một cách tự nhiên.

- Định hướng van lọc: Van lọc Y thường có hướng di chuyển của dòng chảy (hướng vào và hướng ra), do đó công việc lắp đặt phải đảm bảo rằng dòng chảy đi qua bộ lọc theo đúng hướng. Nếu lắp sai chiều, bộ lọc sẽ không hoạt động và có thể gây tắc hoặc làm hỏng các bộ phận khác trong hệ thống.

- Kiểm tra thiết bị lắp vật liệu: Đảm bảo các đường ống và bộ phận gắn van lọc Y đều tương thích với chế độ vật liệu của van, vì việc sử dụng các vật liệu không phù hợp có thể dẫn đến ăn mòn và hư hỏng của thiết bị.

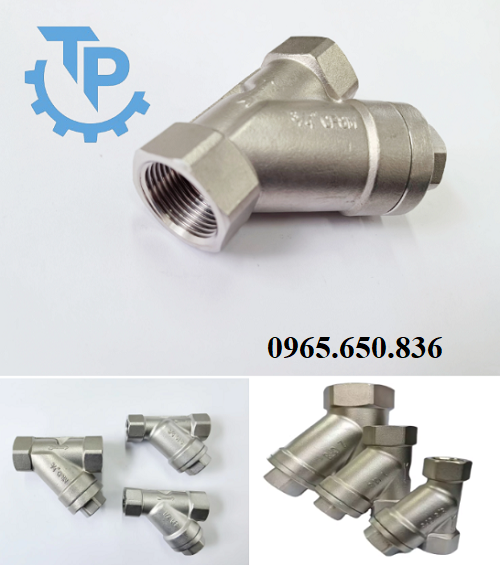

Y lọc nối ren inox.

VII. Địa điểm cung cấp lọc y hàng đầu thị trường hiện nay

Trong thị trường van công nghiệp hiện nay, Thuận Phát Valve chúng tôi nổi bật là một địa chỉ tin cậy hàng đầu, chuyên cung cấp các sản phẩm van lọc Y – van công nghiệp chất lượng cao. Với nhiều năm hoạt động trong ngành, chúng tôi đã xây dựng uy tín chắc chắn nhờ vào cam kết cung cấp sản phẩm chất lượng, dịch vụ tận tâm và giá cả cạnh tranh. Dưới đây là lý do tại sao Thuận Phát Valve được nhiều khách hàng lựa chọn là đối tác tin cậy trong việc cung cấp van lọc Y.

• Thuận Phát Valve luôn đặt chất lượng sản phẩm lên hàng đầu. Mỗi sản phẩm van lọc Y tại công ty đều được lựa chọn và kiểm tra kỹ năng càng tốt từ các nhà sản xuất uy tín trong và ngoài nước.
• Một trong những điểm mạnh của Thuận Phát Valve là đội ngũ nhân viên tư vấn giàu kinh nghiệm, luôn sẵn sàng hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất với nhu cầu của mình.
• Thuận Phát Valve cung cấp một loạt các sản phẩm van lọc Y, từ các loại van lọc Y cơ bản cho đến các loại van lọc Y có thiết kế đặc biệt để phù hợp với từng yêu cầu kỹ thuật riêng biệt.
• Chúng tôi luôn cam kết cung cấp sản phẩm với giá hợp lý và cạnh tranh phù hợp với thị trường, các sản phẩm được cung cấp trực tiếp từ các nhà sản xuất, giúp giảm thiểu chi phí trung gian, từ đó mang lại giá tốt nhất cho khách hàng.
• Chúng tôi hiểu rõ tầm quan trọng của việc cung cấp sản phẩm đúng thời gian và đúng yêu cầu của khách hàng, luôn cam kết giao hàng nhanh chóng và đảm bảo sản phẩm chất lượng đến tay người tiêu dùng.
• Chúng tôi không chỉ cung cấp sản phẩm chất lượng, mà còn chú tâm đến việc hỗ trợ khách hàng trong xuyên suốt quá trình sử dụng, luôn sẵn sàng giải đáp thắc mắc của khách hàng về sản phẩm, lựa chọn phù hợp, đến hướng dẫn sử dụng và bảo trì đúng cách.

Thuận phát Valve chúng tôi là lựa chọn hàng đầu trên thị trường với các thiết bị đường ống công nghiệp hiện nay, với sự hợp tác phân phối cùng với nhiều thương hiệu van công nghiệp lớn trên toàn thế giới. Chúng tôi luôn hướng đến những trãi nghiệm tốt nhất với người sử dụng, đặc biệt đến với Thuận Phát chúng tôi quý khách hàng còn nhận được rất nhiều những ưu đãi vượt trội khác.

Mọi chi tiết quan tâm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phâm rở thời điểm hiện tại. Xin chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi.
