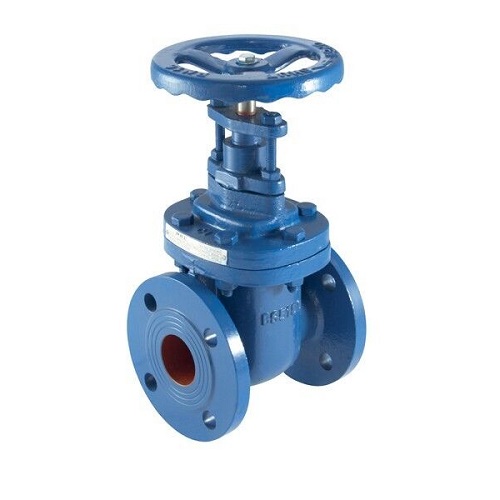

Van cửa mặt bích

I. Giới thiệu van cửa mặt bích

Van cửa mặt bích hay còn được gọi là van cổng mặt bích, đây là dòng van cổng được sử dụng rất phổ biến trong các hệ thống đường ông công nghiệp hiện nay. Dòng van này có thiết kế mặt bích mang theo các tiêu chuẩn JIS, BS, ANSI, DIN để kết nối với đường ống hệ thống.

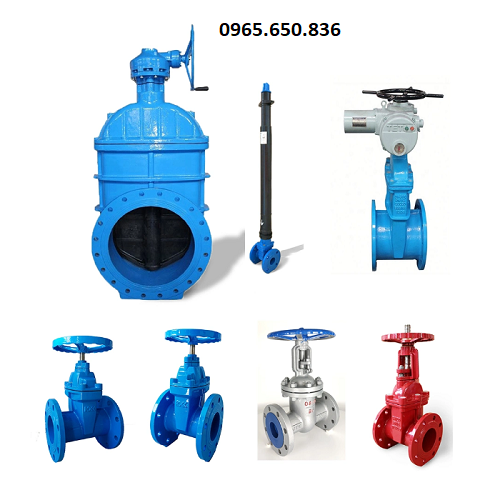

Các dòng van cửa mặt bích.

Van cổng mặt bích là dòng van đang rất được ưu chuộng sử dụng trên thị trường hiện nay, dòng van này được sản xuất từ nhiều chất liệu khác nhau mỗi dạng chất liệu sẽ phù hợp sử dụng trong các môi trường lưu chất và hệ thống khác nhau. Ngoài ra van cũng được sản xuất với đa dạng kiểu dáng và kích thước khác nhau, kích thước của van dao động từ DN50 đến DN1200 đi kèm với dạng kết nối mặt bích đa dụng có thể lắp đặt trên mọi kích thước hệ thống hiện nay.

1.1. Thông số kỹ thuật

• Sản phẩm: Van cửa mặt bích, van cổng mặt bích.
• Kích thước: Từ DN50 đến DN1200.
• Chất liệu thân: Inox, gang, thép.
• Chất liệu đĩa: Thép, inox.
• Dạng van: van ty nổi, ty chìm.
• Dạng điều khiển: Tay quay vô lăng, điều khiển điện, khí nén.

• Dạng kết nối: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: ANSI, BS, DIN, JIS.
• Áp suất làm việc: Pn10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ - 20 độ C đến 220 độ C.
• Môi trường làm việc: Nước sạch, nước thải, xăng, dầu, khí, hơi, bột, than, xi măng,...
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia, EU, G7,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.
• Tình trạng hàng: Có đầy đủ các mẫu mã với SLL.

1.2. Hình ảnh thực tế van cửa mặt bích

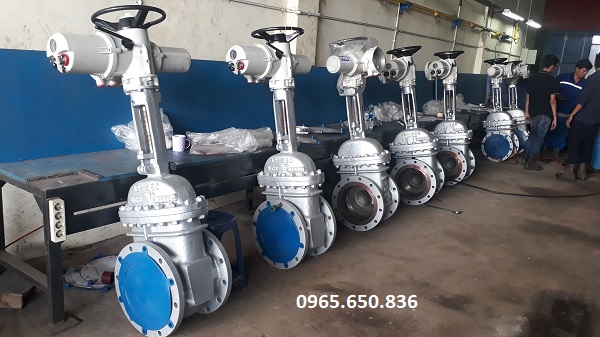

Van cửa mặt bích điều khiển điện - Thuận Phát.

II. Cấu tạo và nguyên lý hoạt động của van cửa mặt bích

2.1. Cấu tạo van cửa mặt bích

Van cửa mặt bích là dòng van được sử dụng khá phổ biến trên thị trường hiện nay và chúng có cấu tạo tương đồng như các dòng van cửa khác trên thị trường. Điểm khác biệt day nhất ở dòng van này là đặc điểm kết nối với đường ống hệ thống, van được thiết kế mặt bích mang các tiêu chuẩn khác nhau như JIS, DIN, BS, ANSI để kết nối với đường ống. Các bộ phận cấu tạo nên dòng van này gồm.

• Thân van
• Nắp van
• Trục van
• Đĩa van
• Gioăng làm kín
• Bộ phận điều khiển
• Mặt bích kết nối

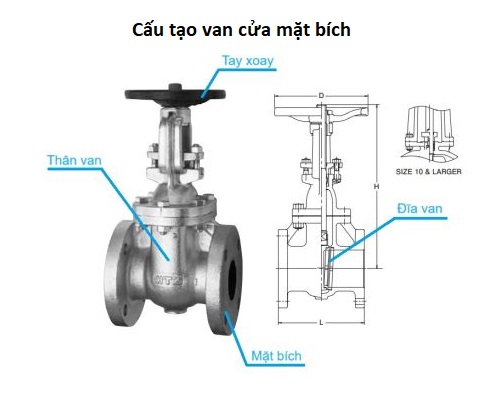

Cấu tạo van cửa mặt bích tay quay.

2.2. Nguyên lý hoạt động

Van cửa mặt bích có nguyên lý hoạt động khá đơn giản, dòng van này hoạt động hoàn toàn dựa vào nguyên lý nâng lên và hạ xuống của đĩa van. Khi người sử dụng tác động lên tay quay vô lăng khiến tay quay quay về bên trái, lúc này đĩa van sẽ được nâng lên. Ngược lại khbi tác động quay tay quay về bên phải lúc này đĩa van sẽ được hạ xuống từ từ.

III. Các dòng van cửa mặt bích phổ biến trên thị trường hiện nay

3.1. Van cửa inox mặt bích

Van cửa inox mặt bích là dòng van được làm từ chất liệu inox 304, inox 316 có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Ngoài ra dòng van này có khả năng chống oxy hóa và ăn mòn từ các chất hóa học tốt, nên rất được ưu chuộng sử dụng trong các hệ thống nước sạch, hệ thống hóa chất, hay các hệ thông trong các môi trường có nống độ oxy hóa cao.

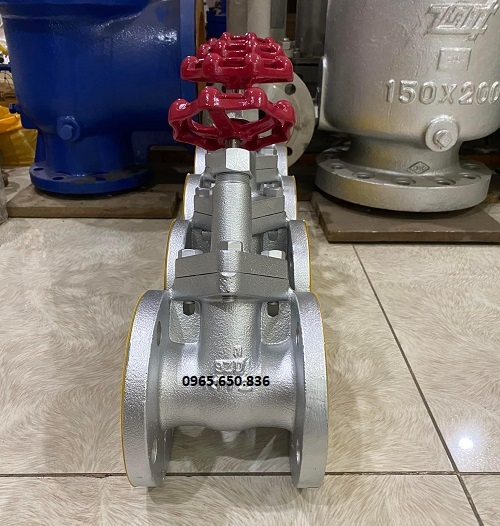

Van cửa mặt bích inox.

3.2. Van cửa gang mặt bích

Van cửa gang mặt bích là dòng van đang rất được ưu chuộng sử dụng trong các hệ thống đường ống công nghiệp hiện nay, dòng van này được làm từ chất liệu gang cầu hoặc gang xám. Đây là chất liệu có giá thành rẻ nhất trong 2 chất liệu sản xuất van cửa mặt bích, bề mặt của dòng van này thường được phủ thêm sơn Epoxy để tăng khả năng chống oxy hóa và thẩm mỹ cho van.

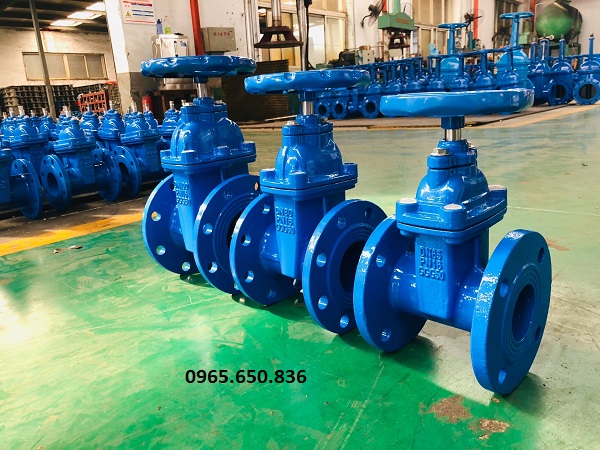

Van cửa gang mặt bích.

3.3. Van cửa thép mặt bích

Van cửa thép mặt bích là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống có áp suất và nhiệt độ cao, dòng van này được làm từ chất liệu thép WCB có khả năng chịu nhiệt độ lên tới 400 độ C.

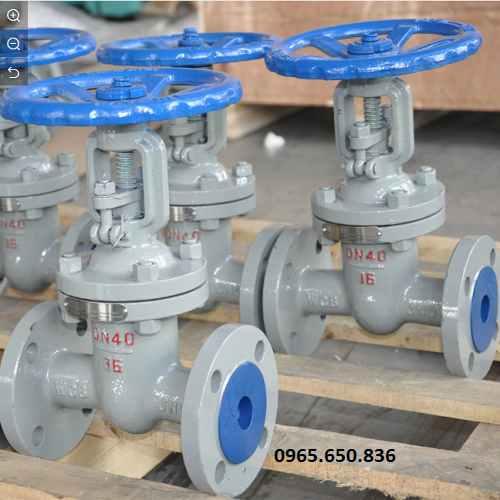

Van cửa thép mặt bích.

3.4. Một số dòng van cửa mặt bích khác trên thị trường

• Van cửa mặt bích tay quay
• Van cửa mặt bích điều khiển điện
• Van cửa mặt bích điều khiển khí nén
• Van cửa mặt bích ty nổi
• Van cửa mặt bích ty chìm
• Van cửa mặt bích JIS 10k
• Van cửa mặt bích JIS 16k
• Van cửa mặt bích BS
• Van cửa mặt bích Trung Quốc
• Van cửa mặt bích Hàn Quốc
• Van cửa mặt bích Đài Loan

• Van cửa mặt bích Nhật Bản
• Van cửa mặt bích Thổ Nhĩ Kỳ
• Van cửa mặt bích Italia

IV. Đánh giá ưu điểm và nhược điểm của van cửa mặt bích

V. Ứng dụng của van cửa mặt bích trong hệ thống đường ống

Ứng dụng 1: Sử dụng trong các hệ thông cung cấp nước sạch, nước sinh hoạt, nước sạch trong sản xuất.

Ứng dụng 2: Sử dụng trong các hệ thông xử lý nước thải, các hệ thống đường ống dẫn nữa thải đô thị, nước thải công nghiệp.

Ứng dụng 3: Sử dụng trong các hệ thống phòng cháy, chữa cháy.

Ứng dụng 4: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống đường ống dẫn xăng, dầu, chất đốt.

Ứng dụng 5: Sử dụng trong các hệ thống sản xuất than, bột, xi măng,...

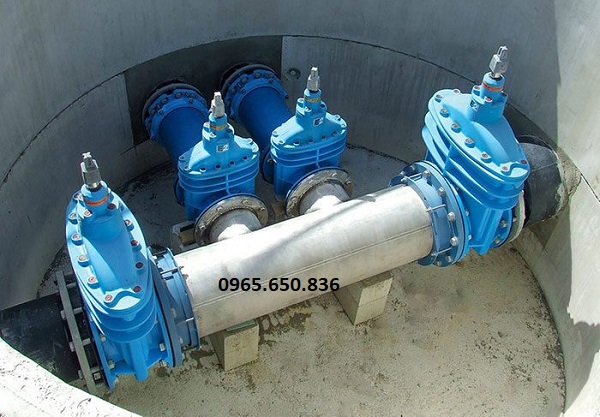

Ứng dụng van cửa mặt bích.

VI. Địa điểm bán van cửa mặt bích uy tín, chất lượng, giá tốt

Quý khách hàng đang quan tâm dòng sản phẩm van cửa mặt bích mà không biết đơn vị nào cung cấp dòng sản phẩm này chính hãng, chất lượng mà giá cả phảm chăng. Hãy liên hệ ngay với Thuận Phát Valve chúng tôi đến nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Thuận Phát Valve là đơn vị chuyên cung cấp các dòng van công nghiệp trong đó có van cửa mặt bích hàng đầu thị trường hiện nay. Chúng tôi đã hoạt động trong nhiều năm và đã đồng hành và phát triển cùng rất nhiều các dự án lớn - nhỏ trong và ngoài nước.

Chúng tôi cam kết tất cả các sản phẩm của chúng tôi đều là hàng chính hãng từ các thương hiệu hàng đầu thế giới hiện nay. Tất cả sản phẩm của chúng tôi đều được nhập khẩu trực tiếp mà không thông qua bên thứ 3 nào, điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.
